Seat Leon (2013-2020) Manual de Taller: Guardabarros

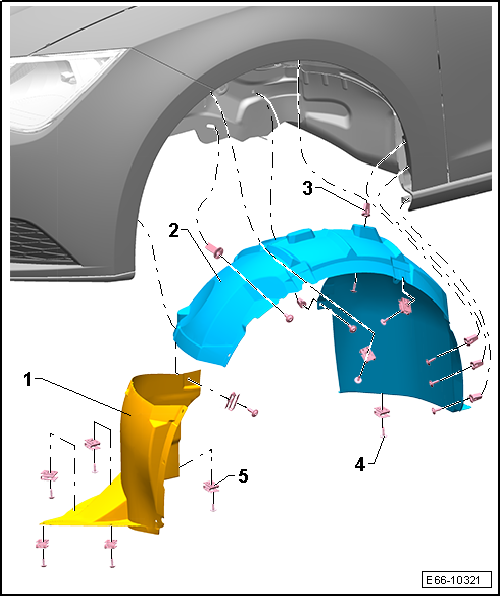

Cuadro de montaje - Guardabarros delantero

1 - Spoiler pasarruedas anterior

• Material PP/EPDM

2 - Pasarruedas anterior

• Material PP/EPDM

3 - Taco de fijación

• 7 unidades

4 - Tornillo

• 16 unidades
• 2,2 +- 0,3 Nm

5 - Tuerca rápida

• 5 unidades

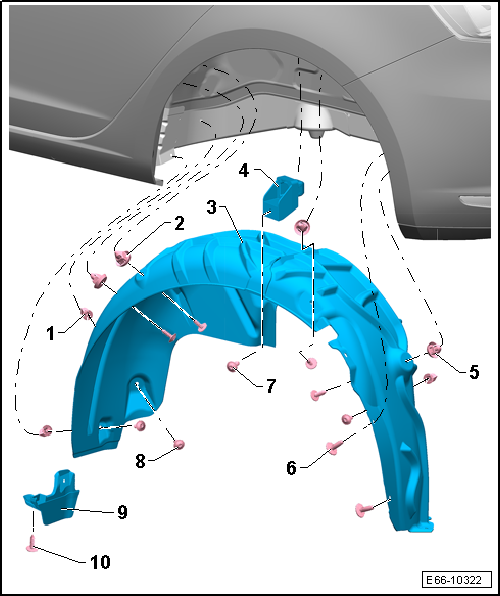

Cuadro de montaje - Guardabarros trasero

1 - Taco expansible

• 2 unidades para el lado de la unidad de la tapa del depósito de combustible
• 3 unidades para el lado opuesto a la unidad de la tapa del depósito de combustible

2 - Taco expansible estanco

• 6 unidades

  ¡PELIGRO!

Riesgo de entrada de gases de escape al habitáculo

• Comprobar minuciosamente los tacos expansibles estancos y sustituirlos en caso que presenten daños.
• Los tacos expansibles estancos impiden la entrada de aire exterior o gases de escape al interior del vehículo.

3 - Pasarruedas posterior

4 - Distanciador

Sólo para el lado de la unidad de la tapa del depósito de combustible.

5 - Taco expansible estanco

• 1 unidad

  ¡PELIGRO!

Riesgo de entrada de gases de escape al habitáculo

• Comprobar minuciosamente los tacos expansibles estancos y sustituirlos en caso que presenten daños.
• Los tacos expansibles estancos impiden la entrada de aire exterior o gases de escape al interior del vehículo.

6 - Tornillo

• Sujeción a taco expansible estanco
• 7 unidades
• 2,2 +- 0,3 Nm

7 - Tornillo

• Sujeción a distanciador
• 1 unidad
• 2,2 +- 0,3 Nm

8 - Tornillo

• Sujeción a taco expansible
• 1 unidades para el lado de la unidad de la tapa del depósito de combustible
• 2 unidades para el lado opuesto a la unidad de la tapa del depósito de combustible
• 2 +- 0,2 Nm

9 - Spoiler pasarruedas posterior

10 - Tornillo

• Sujeción a taco expansible
• 1 unidad
• 2,2 +- 0,3 Nm

Guardabarros delantero: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Llave dinamométrica -V.A.G 1331-

• Palanca -3409-

Desmontar

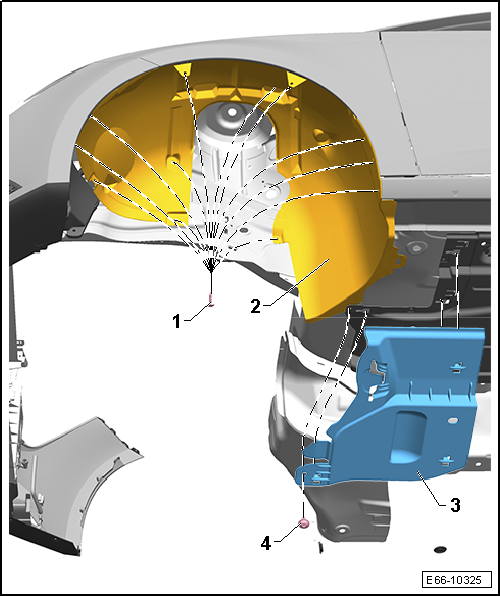

- Desmontar el spoiler pasarruedas anterior.

- Extraer los tornillos -1-.

- Extraer el tornillo -4-.

- Desmontar la protección soporte elevador -3-.

- Desmontar el pasarruedas -2-.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

- Aplicar el par de apriete a los tornillos de las ruedas.

Guardabarros trasero: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Llave dinamométrica -V.A.G 1331-

• Palanca -3409-

Desmontar

- Desmontar la rueda posterior.

Distanciador -4-: sólo para el lado de la unidad de la tapa del depósito de combustible.

- Extraer los tornillos -6-, -7-, -8- y -10-.

- Desmontar el pasarruedas -3-.

Montar

El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje, teniendo en cuenta lo siguiente:

Solo para el lado de la unidad de la tapa del depósito de combustible: sustituir el distanciador en caso que presente daños.

- Aplicar el par de apriete a los tornillos de las ruedas.

Spoiler pasarruedas anterior: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Llave dinamométrica -V.A.G 1331-

• Palanca -3409-

Desmontar

- Desmontar la rueda anterior.

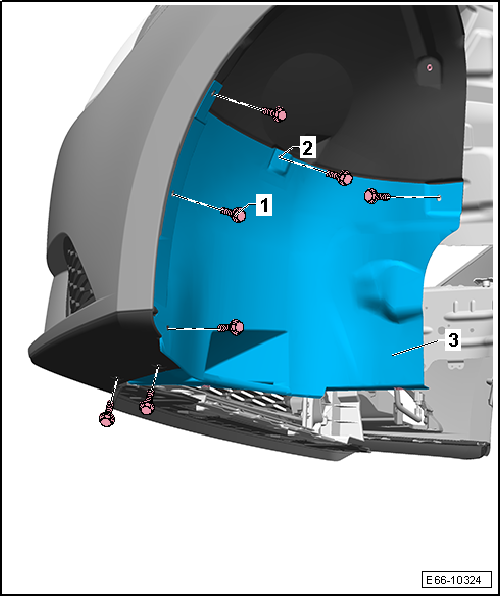

- Extraer los tornillos -1-.

- Desmontar el spoiler del pasarruedas -3-.

Sólo retirar las tuercas rápidas -2- en caso que estén dañadas.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

- Sólo en caso que estén dañadas: sustituir las tuercas rápidas -2-.

- Aplicar el par de apriete a la tornillería.

- Aplicar el par de apriete a los tornillos de las ruedas.

Spoiler pasarruedas posterior: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Llave dinamométrica -V.A.G 1331-

• Palanca -3409-

Desmontar

- Desmontar la rueda posterior.

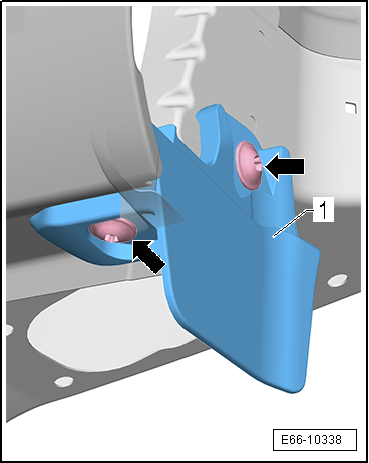

- Extraer los tornillos -flechas-.

- Desmontar el spoiler del pasarruedas -1-.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

Pares de apriete

- Aplicar el par de apriete a los tornillos de las ruedas.
