Seat Leon (2013-2020) Manual de Taller: Extintor

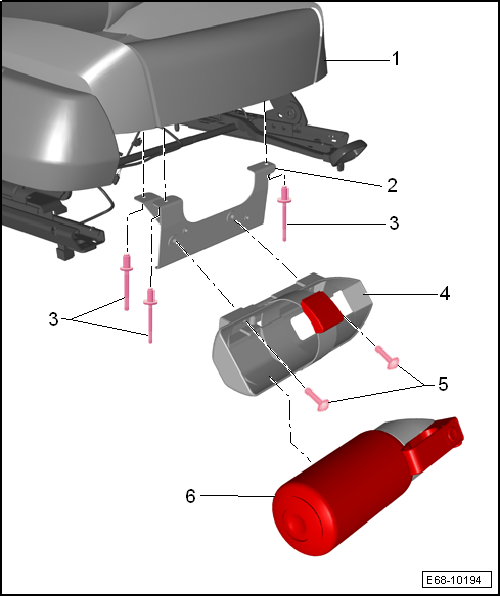

Cuadro de montaje - Extintor

Extintor

1 - Asiento delantero del acompañante

  • Desmontar y montar

2 - Soporte extintor

3 - Remache 6x10 -N 908 123 02-

  • 3 unidades
  Aviso

Los remaches montados de fábrica se montan en posición inversa a la mostrada en el gráfico.

4 - Soporte extintor bajo asiento

5 - Tornillo M6x25 -N 106 321 02-

  • 2 unidades
  • 8 Nm

6 - Extintor

Extintor: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica 2-10 nm -VAG 1783-

W00-11189

  • Alicates remachadora para tuerca de remache tubular -VAG 1765C-

Desmontar

- Extraer el extintor de su alojamiento.

- Desmontar el asiento anterior del acompañante.

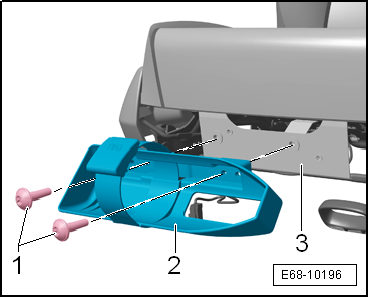

- Extraer los tornillos -1- de su alojamiento.

- Retirar el soporte extintor bajo asiento -2- del soporte extintor -3-.

E68-10196

- Extraer los remaches -2-.

  ¡Atención!

No dañar el acolchado del asiento.

- Retirar el soporte del extintor -1- del armazón del asiento -3-.

E68-10195

Montar

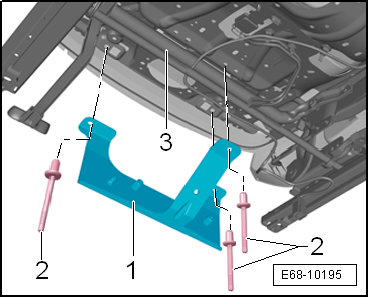

- Posicionar el soporte del extintor -1- y fijarlos con los remaches -2- en los orificios indicados del armazón -3-.

E68-10195

- Fijar el soporte extintor bajo asiento -2- con los tornillos -1-.

E68-10196

- Montar el asiento anterior del acompañante.

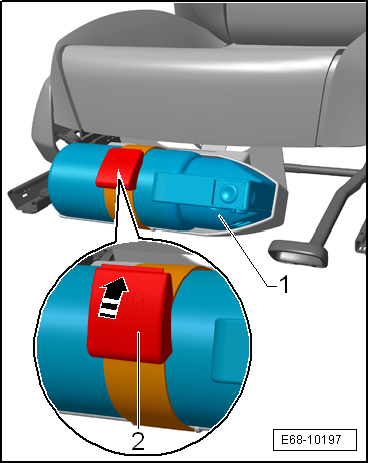

- Montar el extintor -1- y fijarlo con la banda retentora en el sentido de la -flecha-.

E68-10197

Pares de apriete

  • "Cuadro de montaje - Extintor"
