Seat Leon (2013-2020) Manual de Taller: Pinza de freno delantero

Cuadro de montaje - Pinza de freno delantero

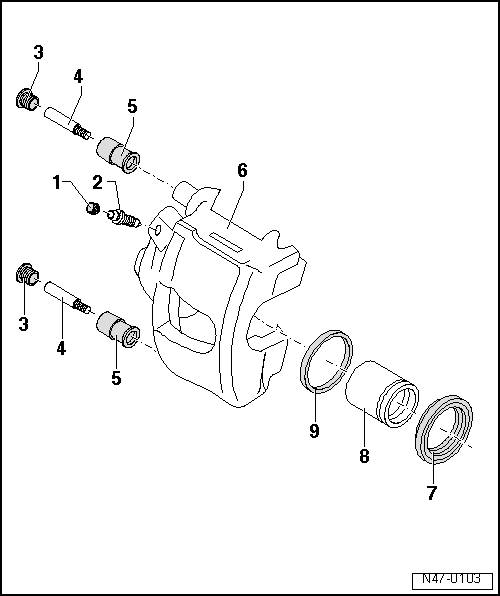

Pinza de freno FS III: cuadro de montaje

Pinza de freno FS III: cuadro de montaje

1 - Caperuza protectora

  • Montar en la válvula de purga

2 - Tornillo de purga de aire

  • Antes de enroscarla, engrasar ligeramente la rosca con pasta de montaje G 052 150 A2
  • 10 Nm

3 - Caperuza protectora

  • Colocar en el casquillo de cojinete

4 - Perno guía

  • 30 Nm

5 - Casquillo cojinete

  • Colocar en la pinza de freno

6 - Pinza del freno

7 - Caperuza protectora

  • Montar con el labio de sellado exterior en el émbolo
  • No dañar al colocar el émbolo

8 - Émbolo de la pinza de freno

  • Desmontar y montar
  • Aplicar al émbolo una capa fina de pasta de montaje G 052 150 A2

9 - Retén

  • No dañar al colocar el émbolo

Pinza de freno FN III: cuadro de montaje

1 - Caperuza protectora

  • Montar en la válvula de purga

2 - Tornillo de purga de aire

  • Antes de enroscarla, engrasar ligeramente la rosca con pasta de montaje G 052 150 A2
  • 10 Nm

3 - Tornillo hexagonal

  • Sustituir cuando se desmonte
  • 35 Nm

4 - Perno guía

5 - Caperuza protectora

  • Colocar en la garganta del portafrenos y del perno guía; antes se debe engrasar la garganta con el paquete de grasa del juego de reparación

6 - Portafrenos

  • Se suministra como recambio ensamblado con pernos guía y caperuzas protectoras, con suficiente cantidad de grasa en los pernos guía
  • Montar el conjunto de reparación en caso de que las caperuzas protectoras o los pernos guía estén dañados. Utilizar la bolsita de grasa adjunta para engrasar los pernos guía

7 - Caperuza protectora

  • Montar con el labio de sellado exterior en el émbolo
  • No dañar al colocar el émbolo

8 - Émbolo de la pinza de freno

  • Desmontar y montar
  • Aplicar al émbolo una capa fina de pasta de montaje G 052 150 A2

9 - Retén

  • No dañar al colocar el émbolo

10 - Pinza del freno

Pinza de freno Brembo: cuadro de montaje

  Aviso

No se ha previsto la reparación de la pinza de freno Brembo.

Émbolo de la pinza de freno: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Pieza de presión -T10145-

W00-11606

  • Palanca -U30800-
  Aviso
  • En caso de reparaciones montar el juego de reparación completo.
  • Para limpiar el freno sólo debe utilizarse alcohol.
  • Aplicar una fina capa de pasta de montaje G 052 150 A2 sobre el cilindro de freno, el émbolo y el anillo junta.

Desmontar:

  Aviso

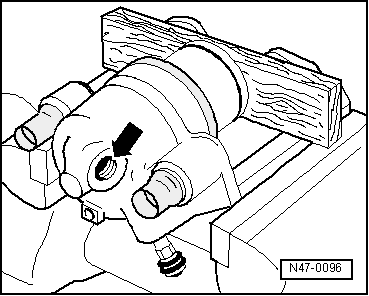

Colocar una tabla de madera en la cavidad para que no se dañe el émbolo.

- Expulsar el émbolo de la carcasa de la pinza de freno aplicando aire comprimido.

N47-0096

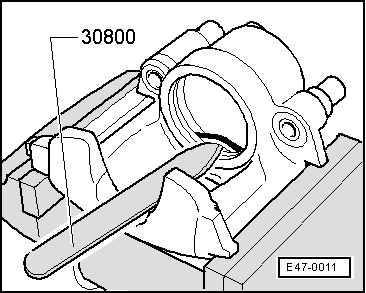

- Extraer el anillo/junta con la palanca -U30800-.

  Aviso

Al desmontar deberá evitarse que se dañe la superficie del cilindro.

Montar:

- Las superficies del émbolo y del anillo de junta se deben limpiar sólo con alcohol, secándolas a continuación.

- Antes de montar el émbolo y el anillo junta, aplicarles una capa fina de pasta de montaje.

- Colocar el anillo de junta en la carcasa de la pinza de freno.

E47-0011

- Colocar la cubierta protectora con el labio de sellado exterior sobre el émbolo.

N47-0079

- Colocar el labio de estanqueidad interior con la ayuda de la palanca -U30800- en la garganta del cilindro.

  Aviso

Durante esta operación hay que sostener el émbolo delante de la carcasa de la pinza de freno.

E47-0027

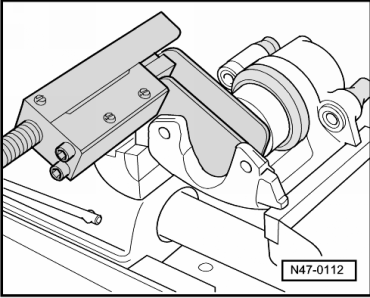

- Introducir el émbolo en la carcasa de la pinza de freno utilizando la pieza de presión -T10145-.

  Aviso

Durante esta operación el labio de estanqueidad exterior cae dentro de la garganta del émbolo.

N47-0112
