Seat Leon (2013-2020) Manual de Taller: Piezas separables (paragolpes trasero): desmontar y montar

Seat Leon (2013-2020) Manual de Taller | Carrocería | Carrocería trabajos de montage exterior | Paragolpes | Piezas separables (paragolpes trasero): desmontar y montar

Soporte del transmisor para aparcamiento asistido posterior: sustituir

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -3409-

W00-11118

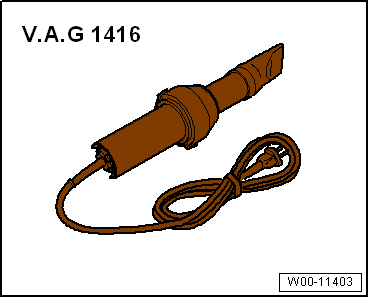

  • Soplete de aire caliente -VAG 1416-

Materiales

  • Detergente para plásticos 100 ML -D 195 850 A1-.
  • Adherente para plásticos 150 ML -D 822 150 A1-

Desmontar

- Desmontar el revestimiento del paragolpes posterior.

W00-11403

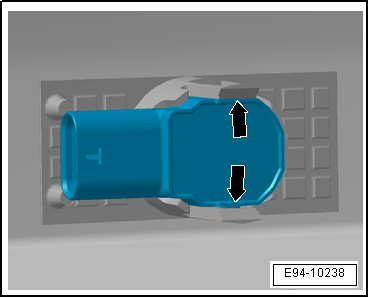

- Desmontar el transmisor para aparcamiento asistido posterior.

E94-10238

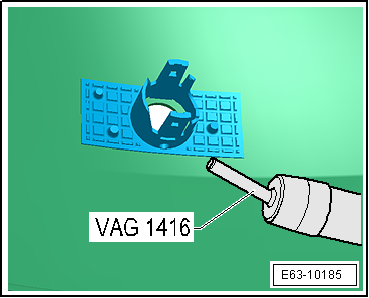

- Antes de desmontar el soporte del transmisor se debe calentar con el soplete de aire caliente -VAG 1416-.

- Con la ayuda de la palanca -3409-, desprender el soporte del revestimiento del paragolpes posterior.

Montar

  Aviso

Los soportes de los transmisores para aparcamiento no son intercambiables entre si, cada uno dispone de su propia posición.

E63-10185

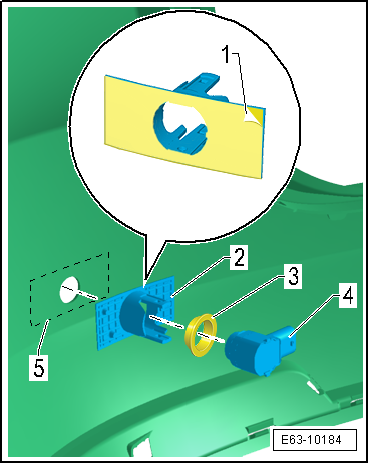

- Limpiar con detergente para plásticos 100 ML -D 195 850 A1- el área -5- del revestimiento del paragolpes donde se va a colocar el nuevo soporte del transmisor.

Tiempo de secado aprox. 5 minutos

- Rociar una capa fina de material adherente para plásticos 150 ML -D 822 150 A1- sobre el área -5- del revestimiento del paragolpes.

- Extraer el papel protector -1- de la cinta adhesiva de espuma.

- Presentar el soporte -2- dentro del recuadro serigrafiado en el revestimiento del paragolpes.

- Presionar el soporte -2- contra el revestimiento del paragolpes.

- Acoplar el conector del transmisor.

- Verificar el estado de la junta -3-, y si esta dañada sustituirla.

- Posicionar la junta -3- en el transmisor -4-.

- Montar el transmisor.

- Montar el revestimiento del paragolpes posterior.

E63-10184

Tapa del paragolpes, modelos 3 y 5 puertas (versión FR): desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -3409-

- Desmontar el revestimiento del paragolpes posterior.

W00-11118

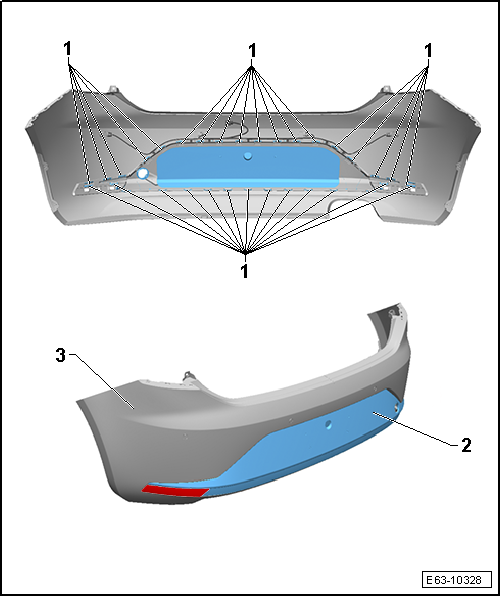

- Desbloquear los encastres -1- empezando por una esquina y separar la tapa -2- del paragolpes -3-.

Tapa del paragolpes, modelos 3 y 5 puertas (versión FR): desmontar y montar

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje.

Tapa del paragolpes, (versión CUPRA): desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -3409-

- Desmontar el revestimiento del paragolpes posterior:

  • "Revestimiento del paragolpes posterior, modelos 3 y 5 puertas: desmontar y montar"
  • "Revestimiento del paragolpes posterior, modelo ST: desmontar y montar"

W00-11118

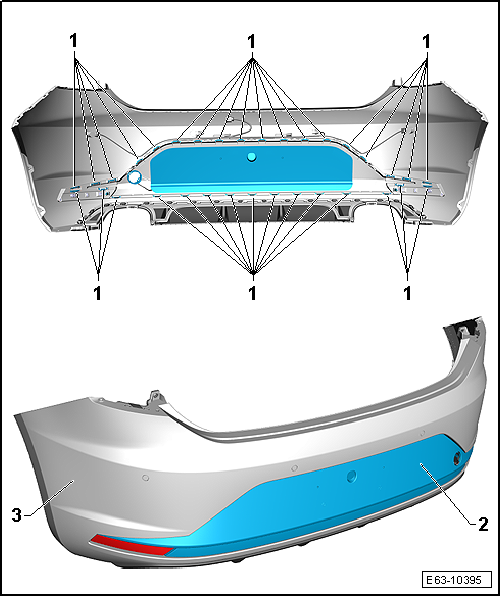

- Desbloquear los encastres -1- empezando por una esquina y separar la tapa -2- del paragolpes -3-.

Tapa del paragolpes, (versión CUPRA): desmontar y montar

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje.

Spoiler inferior (paragolpes posterior), (versión CUPRA): desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -3409-

W00-11118

Desmontar

- Desmontar el revestimiento del paragolpes posterior:

  • "Revestimiento del paragolpes posterior, modelos 3 y 5 puertas: desmontar y montar"
  • "Revestimiento del paragolpes posterior, modelo ST: desmontar y montar"

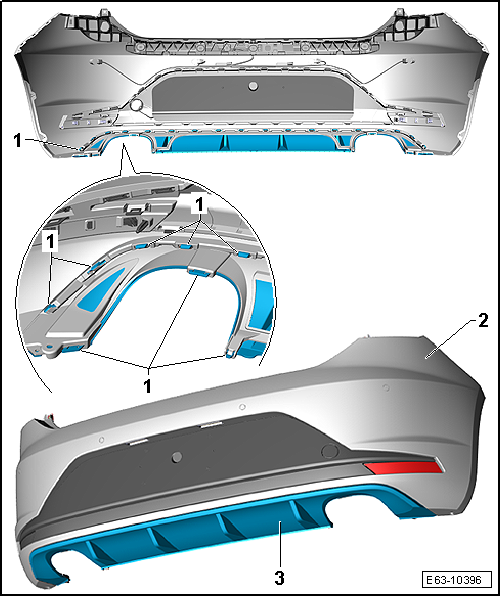

- Desbloquear los encastres -1- empezando por una esquina y separar el spoiler inferior -3- del paragolpes -2-.

Desmontar

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje.

Spoiler inferior (paragolpes posterior), modelo ST: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -3409-

- Desmontar el revestimiento del paragolpes posterior.

W00-11118

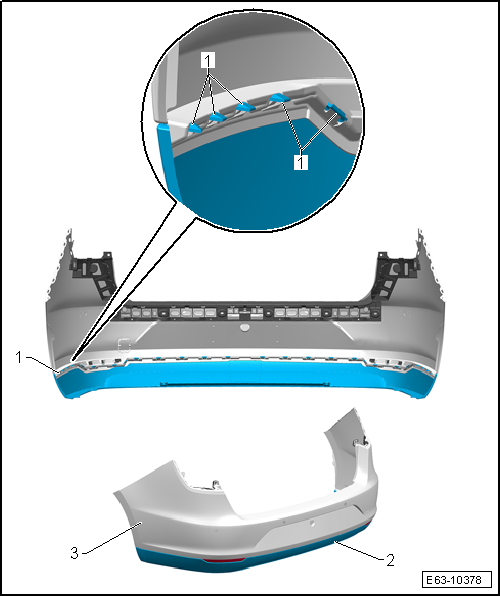

- Desbloquear los encastres -1- empezando por una esquina y separar el spoiler inferior -2- del paragolpes -3-.

Spoiler inferior (paragolpes posterior), modelo ST: desmontar y montar

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje.

Spoiler inferior (paragolpes posterior), modelo X-PERIENCE: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -3409-

- Desmontar el revestimiento del paragolpes posterior.

W00-11118

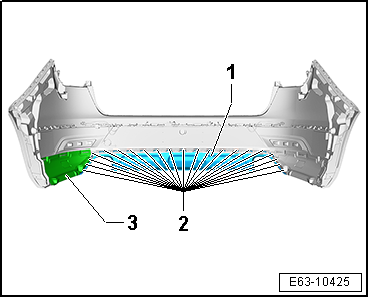

- Retirar parcialmente la chapa protección térmica -3-.

- Desbloquear los encastres -1- empezando por una esquina y separar el spoiler inferior -1- del paragolpes.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje.

E63-10425

Protector del paragolpes: reparar

  Aviso

En caso de estar dañado el revestimiento del paragolpes hay que comprobar si es posible repararlo antes de proceder a su sustitución.
