Seat Leon (2013-2020) Manual de Taller: Cuadro general de los tipos de asientos
Cuadro de ubicaciones - Tipos de asientos
Cuadro de ubicaciones - Tipos de asientos,
modelo 2 puertas

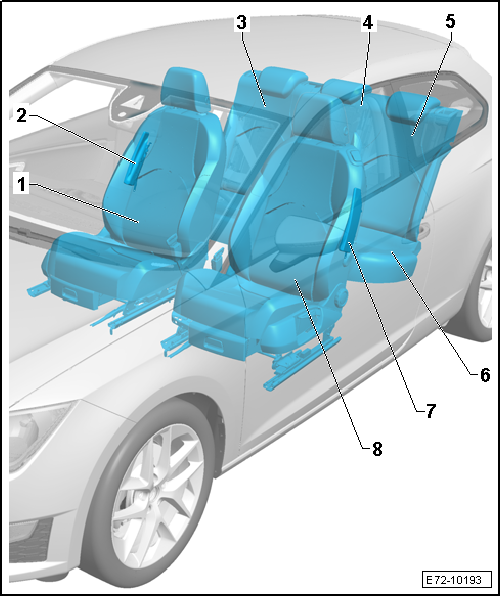

![Cuadro general de los tipos de asientos](images/books/632/11/E72-10193.png)
1 - Asiento del acompañante
- Cuadro general de montaje
2 - Airbag lateral
- con detonador para el airbag lateral del lado del acompañante -N200-
- Cuadro general de montaje
3 - Respaldo del asiento posterior 2/3 a la derecha
- Cuadro general de montaje
4 - Respaldo del asiento posterior no partido
- Respaldo posterior no partido: cuadro general de montaje
5 - Respaldo del asiento posterior 1/3 a la izquierda
- Cuadro general de montaje
6 - Banqueta asiento posterior
- Cuadro general de montaje
7 - Airbag lateral
- con Detonador del airbag lateral del lado del conductor -N199-
- Cuadro general de montaje
8 - Asiento del conductor
- Cuadro general de montaje
Cuadro de ubicaciones - Tipos de asientos,
modelo 4 puertas y ST

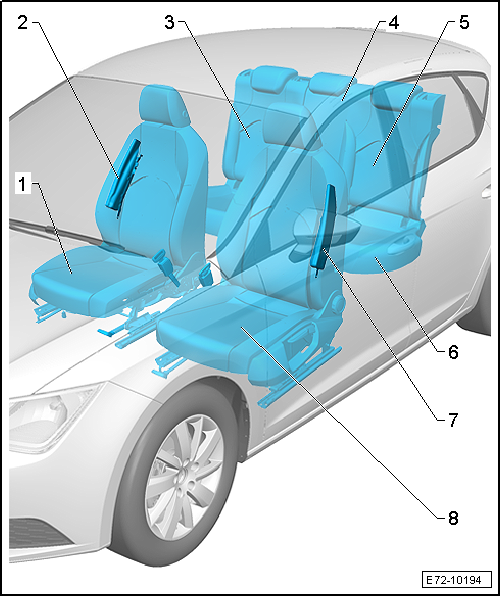

![Cuadro general de los tipos de asientos](images/books/632/11/E72-10194.png)
1 - Asiento del acompañante
- Cuadro general de montaje
2 - Airbag lateral
- con detonador para el airbag lateral del lado del acompañante -N200-
- Cuadro general de montaje
3 - Respaldo del asiento posterior 2/3 a la derecha
- Respaldo posterior: cuadro general de montaje
- Respaldo posterior, modelo ST: cuadro general de montaje
- Respaldo posterior con tapa para sistema de carga variable: cuadro general
de montaje
4 - Respaldo del asiento posterior no partido
- Respaldo posterior no partido: cuadro general de montaje
5 - Respaldo del asiento posterior 1/3 a la izquierda
- Respaldo posterior: cuadro general de montaje
- Respaldo posterior, modelo ST: cuadro general de montaje
- Respaldo posterior con tapa para sistema de carga variable: cuadro general
de montaje
6 - Banqueta asiento posterior
- Cuadro general de montaje
7 - Airbag lateral
- con detonador para el airbag lateral del lado del conductor -N199-
- Cuadro general de montaje
8 - Asiento del conductor
Asiento delantero: montar en el soporte
para reparación de asientos
Herramientas especiales, equipos de
comprobación y medición y dispositivos auxiliares necesarios
- Llave dinamométrica -VAG 1331-
![W00-11166](images/books/632/11/W00-11166.png)
- Llave dinamométrica 2-10 nm -VAG 1783-
![W00-11189](images/books/632/11/W00-11189.png)

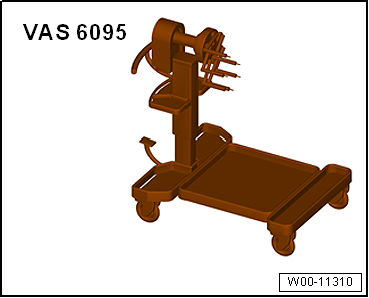

- Soporte motor/cambio -VAS 6095-
![W00-11310](images/books/632/11/W00-11310.png)

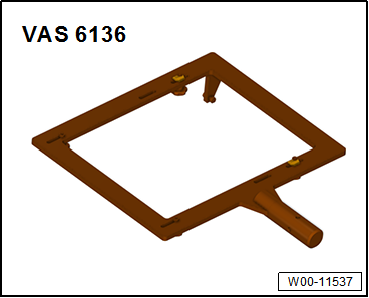

- Soporte reparación asientos -VAS 6136-
Carrocería
- Desmontar los asientos delantero.
- Montar el soporte reparación asientos -VAS 6136- en el
soporte motor/cambio -VAS 6095-.
- Colocar el asiento sobre el soporte reparación asientos -VAS
6136-.
- Fijar el asiento delantero en el soporte reparación asientos
-VAS 6136-.
Desmontaje
El desmontaje se realiza siguiendo el orden inverso al de
las operaciones descritas.
![W00-11537](images/books/632/11/W00-11537.png)
Pares de apriete
- "Asiento delantero: desmontar y montar"
