Seat Leon (2013-2020) Manual de Taller: Pedal del freno

Cuadro de montaje - Pedal del freno

Cuadro de montaje - Pedal del freno, vehículos con el volante a la izquierda

  ¡ATENCIÓN!

El recorrido del pedal del freno no debe quedar acortado por colocar revestimientos del suelo adicionales.

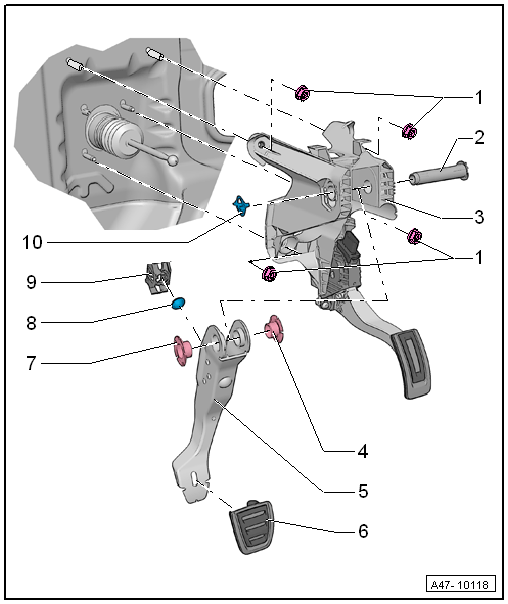

Cuadro de montaje - Pedal del freno

1 - Tuercas

  • Autoblocante
  • Sustituir después de cada desmontaje
  • 25 Nm
  • Orden de atornillado

2 - Eje del soporte

  • Antes de desmontar, desmontar el caballete soporte
  • Para desmontar, aflojar el tornillo en sentido antihorario
  • Para desmontar, sacar del caballete soporte de izquierda a derecha

  ¡Atención!

No lubricar ni engrasar el eje del soporte. El eje del soporte debe permanecer seco.

3 - Pedalería / caballete de soporte

  • Al montar, colocar en los pernos guía

4 - Casquillo-cojinete

  • No se puede cambiar, observar la correcta posición de montaje

5 - Pedal del freno

  ¡ATENCIÓN!

El recorrido del pedal del freno no debe quedar acortado por colocar revestimientos del suelo adicionales.

6 - Caperuza para el pedal de freno

7 - Casquillo-cojinete

  • No se puede cambiar, observar la correcta posición de montaje

8 - Semicojinete

  • Colocado entre el alojamiento para el servofreno y el pedal de freno

9 - Alojamiento

  • Para el cabezal esférico del servofreno

10 - Tornillo para el eje del soporte

  • Sustituir después de cada desmontaje
  • Para desmontar, girar el tornillo del eje del soporte en sentido antihorario; al hacerlo se rompen las pestañas del tornillo
  • Para montar, girar el tornillo hasta que encastren de forma audible las pestañas en el tope

Orden de atornillado:

N46-10361

Cuadro de montaje - Pedal del freno, vehículos con el volante a la derecha

  ¡ATENCIÓN!

El recorrido del pedal del freno no debe verse reducido por la colocación de revestimientos adicionales en el suelo.

  Aviso

No lubricar ni engrasar el perno cojinete. El perno cojinete debe permanecer seco.

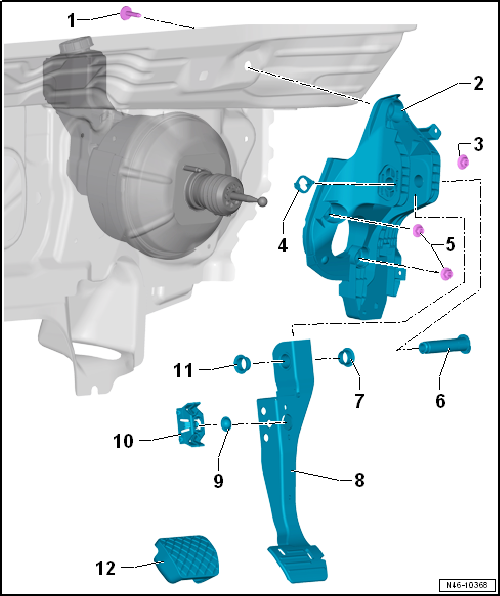

Cuadro de montaje - Pedal del freno, vehículos con el volante a la derecha

1 - Tornillo

  • 20 Nm

2 - Caballete soporte

3 - Tuerca

  • 25 Nm

4 - Clip de seguridad

  • Sustituir
  • Colocar en ambos taladros del caballete soporte

5 - Tuerca

  • Para fijar el servofreno
  • 2 unidades
  • 25 Nm

6 - Perno cojinete

  • Desmontar para el desmontaje del caballete soporte
  • Desmontar: girar el perno cojinete en el sentido de las agujas del reloj. Al hacerlo se rompen las pestañas del perno
  • Sustituir el perno cojinete
  • No lubricar ni engrasar el perno cojinete. El perno cojinete debe permanecer seco
  • Montar: girar el perno cojinete en el sentido contrario al de las agujas del reloj hasta que las pestañas encastren audiblemente en el tope

7 - Casquillo cojinete

  • No se puede cambiar, tener en cuenta la posición de montaje

8 - Pedal del freno

9 - Semicojinete

10 - Alojamiento

  • Para el cabezal de la varilla de empuje del servofreno

11 - Casquillo cojinete

  • No se puede cambiar, tener en cuenta la posición de montaje

12 - Tapa

Pedal del freno: separar del servofreno

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Útil de desmontaje -T10159-

Separar:

- Desmontar el airbag de rodilla, lado conductor, o la cubierta (según versiones).

Secuencia de la separación:

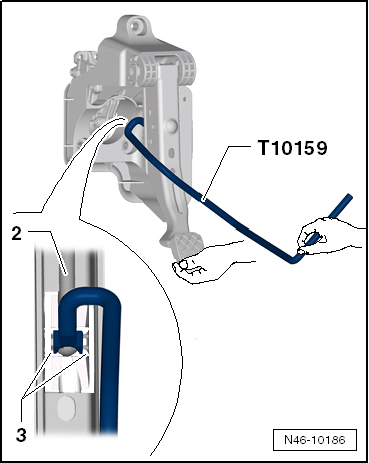

- Pisar el pedal del freno y mantenerlo presionado.

- Colocar el útil de desmontaje -T10159- y tirar hacia el asiento del conductor (mientras se mantiene el pedal presionado).

De esta forma, los salientes de sujeción -3- del alojamiento se desencajan del cabezal de la varilla de empuje -2-.

- Continuar tirando del útil de desmontaje -T10159- y tirar del pedal de freno hacia el asiento del conductor.

De esta forma, el pedal del freno se suelta del cabezal de la varilla de empuje.

Conectar:

N46-10186

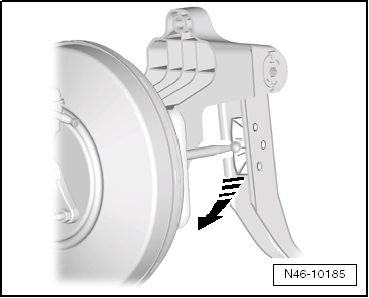

- Sostener el cabezal esférico de la barra de empuje ante el soporte de alojamiento y oprimir el pedal de freno en dirección al servofreno hasta que el cabezal esférico encastre audiblemente.

El resto del montaje se efectúa en el orden inverso, teniendo en cuenta lo siguiente:

- Montar el airbag de rodilla, lado conductor, o la cubierta (según versiones).

N46-10185

Pedal del freno: desmontar y montar

  Aviso
  • No es posible desmontar el pedal del freno por separado.
  • Desmontar primero el conjunto pedalería / caballete soporte.

Desmontar:

- Desmontar el caballete soporte.

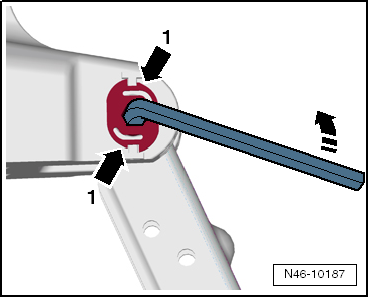

- Girar el tornillo del eje del soporte en sentido antihorario -flecha de movimiento-.

  Aviso

Al hacerlo las bridas -flecha 1- del eje del cojinete se rompen. Sustituir las bridas.

- Sacar el eje del soporte hacia la derecha.

- Retirar el pedal de freno del caballete soporte.

Montar:

  Aviso

Sustituir el perno del soporte y el tornillo de seguridad

  ¡ATENCIÓN!

No lubricar ni engrasar el eje del soporte. El eje del soporte debe permanecer seco.

Para que el pedal de freno esté asegurado en el caballete soporte es preciso que los dos casquillos se encuentren en el soporte del pedal.

- Desplazar el perno de derecha a izquierda a través del soporte del pedal y del pedal de freno.

- Desplazar el nuevo eje del cojinete de izquierda a derecha mediante el caballete de soporte y el pedal de freno.

N46-10187

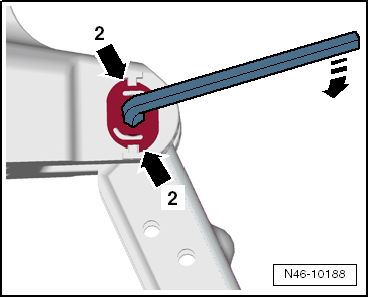

- Girar el tornillo del eje del soporte en sentido horario -flecha de movimiento- hasta que las pestañas -flecha 2- encastren de manera audible en el tope del caballete soporte.

- Montar el caballete soporte.

  ¡Atención!

Antes de realizar el primer recorrido, asegurarse de que los frenos funcionen correctamente.

N46-10188

Pares de apriete:

  • "Cuadro de montaje - Pedal del freno, vehículos con el volante a la izquierda"

Bloque soporte: desmontar y montar

Bloque soporte: desmontar y montar, vehículos con el volante a la izquierda

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Útil de desmontaje -T10159-

Desmontar:

- Desmontar el difusor de aire para la zona reposapiés situado debajo de la columna de la dirección.

- Desmontar el guarnecido inferior de la columna de dirección.

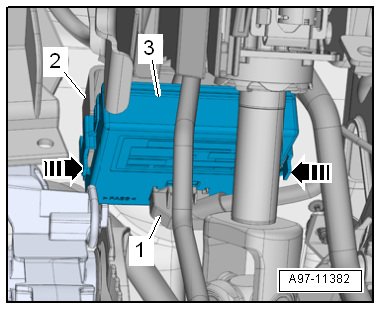

- Desacoplar el conector eléctrico -1-. Para ello, introducir la mano por detrás del refuerzo anticolisión, presionar el fiador, girar el estribo de sujeción y retirar el conector.

- Desbloquear los encastres -flechas- y retirar la Interfaz de diagnosis para bus de datos -J533--3- del soporte -2- hacia abajo.

A97-11382

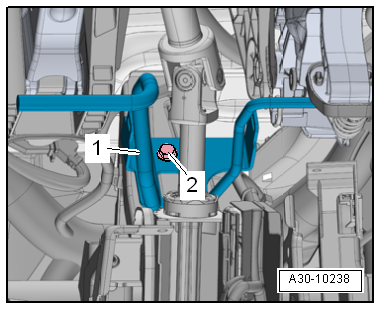

- Desenroscar el tornillo -2- y retirar el refuerzo anticolisión -1-.

A30-10238

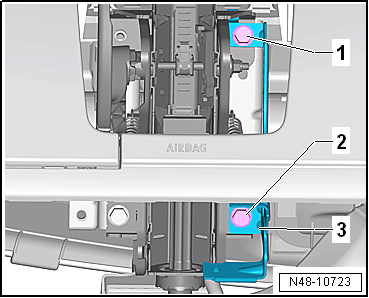

- Desenroscar los tornillos -1- y -2- y extraer el soporte derecho del airbag para las rodillas -3-.

N48-10723

- Separar el pedal de freno del servofreno.

Secuencia de la separación:

- Pisar el pedal del freno y mantenerlo presionado.

- Colocar el útil de desmontaje -T10159- y tirar hacia el asiento del conductor (mientras se mantiene el pedal presionado).

De esta forma, los salientes de sujeción -3- del alojamiento se desencajan del cabezal de la varilla de empuje -2-.

- Continuar tirando del útil de desmontaje -T10159- y tirar del pedal de freno hacia el asiento del conductor.

De esta forma, el pedal del freno se suelta del cabezal de la varilla de empuje.

- Extraer el conector del transmisor de la posición del acelerador.

N46-10186

- Desenroscar las tuercas -1, 2, 3 y 4- del caballete soporte.

- Retirar el caballete soporte del vehículo.

Montar:

  Aviso

Sustituir las tuercas.

  • Pedal de freno montado en el caballete soporte.

- Colocar el caballete soporte con el pedal de freno montado en los espárragos.

  Aviso
  • Al colocar el caballete soporte, tener en cuenta que el cable del transmisor para la posición del acelerador esté libre y no agarrotado.
  • Comprobar que el caballete soporte asiente en todos los espárragos.

N46-10361

- Colocar las tuercas -1, 2, 3 y 4- en los espárragos y enroscarlas un poco.

- Apretar las tuercas -1, 2, 3 y 4- al par de apriete correspondiente.

- Acoplar el conector eléctrico del transmisor de la posición del acelerador.

- Colocar el pedal del freno en el servofreno.

- Montar el soporte derecho del airbag para las rodillas.

- Montar el refuerzo anticolisión.

- Montar la interfaz de diagnosis para bus de datos -J533-.

- Montar el guarnecido inferior de la columna de dirección.

- Montar el difusor de aire para la zona reposapiés situado debajo de la columna de la dirección.

  ¡Atención!

Cerciorarse de que los frenos funcionen correctamente antes de realizar el primer recorrido.

N46-10361

Pares de apriete:

  • "Cuadro de montaje - Pedal del freno, vehículos con el volante a la izquierda"

Bloque soporte: desmontar y montar, vehículos con el volante a la derecha

Desmontar:

- Desmontar los brazos del limpiacristales.

- Desmontar la cubierta de la caja de aguas.

- Desmontar el motor del limpiacristales -V-.

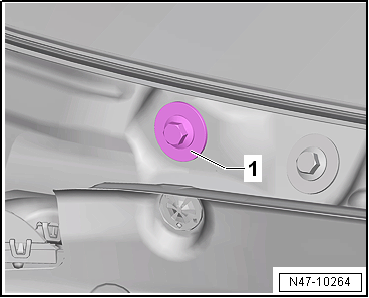

- Desenroscar el tornillo -1-.

N47-10264

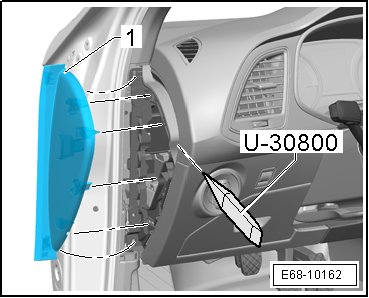

- Desmontar la cubierta lateral del tablero de instrumentos del lado del conductor.

- Doblar el burlete de la junta de la puerta hacia fuera por la zona de la cubierta del tablero de instrumentos.

- Desprender la cubierta lateral del tablero de instrumentos -1- de sus encastres, hacia fuera, con la palanca -U30800-.

- Desmontar la cubierta de la zona reposapiés del lado del conductor.

- Desmontar el portaobjetos del lado del conductor.

- Desmontar la cubierta del tablero de instrumentos del lado del conductor.

- Desmontar el airbag para las rodillas.

- Tener en cuenta las medidas de seguridad para realizar trabajos en el airbag.

E68-10162

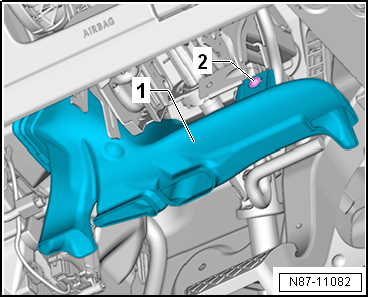

- Desmontar el difusor de aire -1- de la zona reposapiés del lado del conductor.

- Para ello desenroscar el tornillo -2- y retirar el difusor de aire de la zona reposapiés del lado del conductor -1-.

- Desatornillar el refuerzo anticolisión del pedal del freno y dejarlo a un lado.

- Separar el pedal del freno del servofreno.

N87-11082

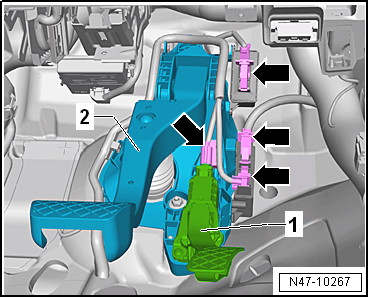

- Desbloquear y desacoplar los conectores -flechas-.

- Desmontar el módulo del pedal del acelerador -1- del caballete soporte -2-.

N47-10267

- Desenganchar el mazo de cables -2- del caballete soporte -1--flechas-.

N46-10382

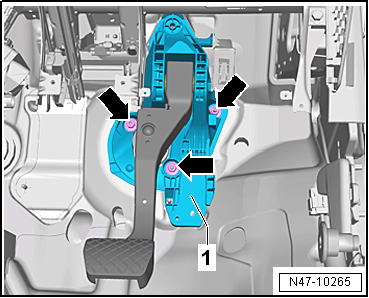

- Desenroscar las tuercas -flechas- del caballete soporte -1-.

N47-10265

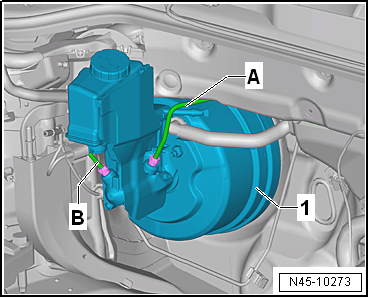

- Afianzar el servofreno -1- para que no se caiga.

Montar:

El montaje se efectúa en el orden inverso, teniendo en cuenta lo siguiente:

N45-10273

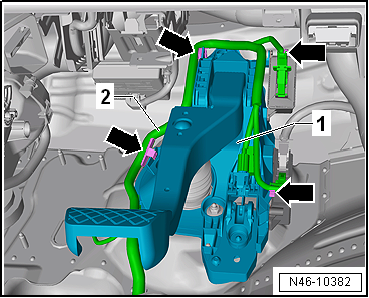

- Tender correctamente el mazo de cables -2- para no aprisionarlo.

- Enganchar el mazo de cables -2- en el caballete soporte -1--flechas-.

- Colocar el pedal del freno en el servofreno.

N46-10382

Pares de apriete:

  • "Cuadro de montaje - Pedal del freno, vehículos con el volante a la derecha"
  • Refuerzo anticolisión
  • Difusor de aire de la zona reposapiés
  • Airbags para las rodillas; Airbag para las rodillas con detonador: desmontar y montar
  • Portaobjetos / cubiertas; Cubierta del tablero de instrumentos del lado del conductor: desmontar y montar
  • Limpiaparabrisas; Brazos del limpiacristales: desmontar y montar
  • Panel frontal; Cubierta de la caja de aguas: desmontar y montar
