Fiat Tipo: Pantalla

DESCRIPCIÓN

El vehículo está equipado con una pantalla que ofrece información útil al conductor durante el viaje.

GEAR SHIFT INDICATOR

El sistema Gear Shift Indicator (GSI) señala al conductor el mejor momento para cambiar de marcha a través de una indicación específica en la pantalla.

A través del GSI se informa al conductor de que el paso a otra marcha permitiría una reducción del consumo.

Con el icono en la pantalla el GSI propone pasar a una marcha superior, y con el icono propone pasar a una marcha inferior.

La indicación en la pantalla permanece encendida hasta que el conductor efectúa el cambio de marcha o hasta que las condiciones de marcha se hacen adecuadas para reducir el consumo.

PANTALLA MULTIFUNCIÓN

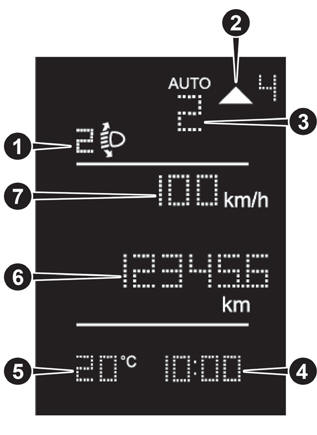

En la pantalla fig. 55 se muestra la siguiente información:

Fiat Tipo. Pantalla

  1. Posición de alineación de los faros (sólo con luces de cruce encendidas)
  2. Indicación de sugerencia de cambio de marcha (GSI)
  3. Indicación de marcha engranada
  4. Hora
  5. Temperatura exterior (en versiones/países donde esté previsto)
  6. Odómetro (visualización kilómetros/millas recorridos)
  7. Visualización Cruise Control o velocidad instantánea (para versiones/países donde esté previsto)

BOTONES DE MANDO

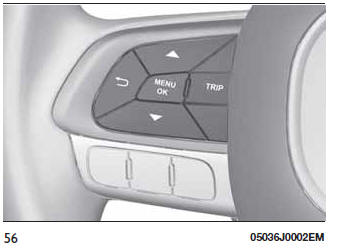

Están situados en el lado izquierdo del volante fig. 56.

Permiten seleccionar e interactuar con las opciones del menú principal de la pantalla (ver lo descrito en el apartado "Menú principal").

Fiat Tipo. Pantalla

  • pulsar y soltar los botones para acceder al menú principal y para desplazarse hacia arriba o hacia abajo por las diferentes opciones del menú y de los submenús.

  • presión corta para acceder al menú, pasar a la vista siguiente o confirmar la selección realizada.

  •   pulsar y soltar el botón para volver a la opción de menú anterior.

  • pulsar y soltar el botón para ver las informaciones del ordenador de viaje "Trip computer".

MENÚ PRINCIPAL

El menú se compone de las siguientes opciones:

  • "Dimmer" (iluminación)

  • "Speed" (velocidad)

  • "Hour" (ajustar hora)

  • "Buzzer" (avisador acústico)

  • "Units" (unidades de medida)

  • "Corner" (luces de curva)

  • "Bag P" (Airbag del pasajero) (donde esté presente)

  • "DRL" (Luces diurnas) (para versiones/países, donde esté previsto)

Bag P (Airbag del pasajero) (donde esté presente)

Esta función permite activar/desactivar el airbag del lado del pasajero.

Proceder de la siguiente manera:

  • pulsar el botón MENU OK y, cuando en la pantalla aparezca el mensaje (Bag pass: Off" para desactivar) o ("Bag pass: On", para activar) tras haber pulsado los botones , pulsar el botón ;

  • se visualiza el mensaje de solicitud de confirmación en la pantalla;

  • mediante los botones , seleccionar Sí para confirmar la activación/desactivación o No para cancelar;

  • pulsar brevemente el botón MENU OK; aparece un mensaje de confirmación de la acción realizada y se regresa a la pantalla menú;

Con la Protección del pasajero desactivada se enciende con luz fija el led situado en el salpicadero.

NOTA En presencia del sistema Uconnect, algunas opciones del menú se muestran y se controlan en la pantalla de este sistema y no en la del cuadro de instrumentos (ver el capítulo Multimedia o el suplemento disponible en línea).

PANTALLA MULTIFUNCIÓN RECONFIGURABLE

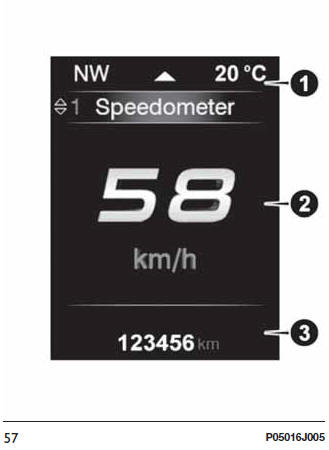

En la pantalla fig. 57 se muestra la siguiente información:

Fiat Tipo. Pantalla

  1. posición de alineación de los faros, indicación de la marcha activada (donde esté presente), sugerencia de cambio de marcha (GSI), temperatura exterior, brújula (donde esté presente) y fecha.
  2. velocidad del vehículo, mensajes de advertencia / posibles señalizaciones de avería.
  3. kilómetros (o millas) totales recorridos e iconos de posibles señalizaciones de avería.

BOTONES DE MANDO

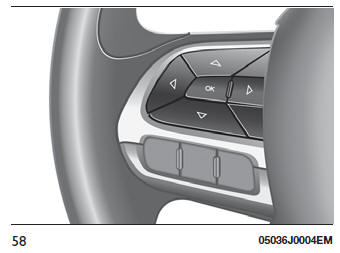

Están situados en el lado izquierdo del volante fig. 58.

Permiten seleccionar e interactuar con las opciones del menú principal de la pantalla (ver lo descrito en el apartado "Menú principal").

Fiat Tipo. Pantalla

  • pulsar y soltar los botones para acceder al menú principal y para desplazarse hacia arriba o hacia abajo por las diferentes opciones del menú y de los submenús.

  •   pulsar y soltar los botones para acceder a las vistas de información o a los submenús de una opción del menú principal.

  • OK: pulsar el botón para acceder/seleccionar las vistas de información o los submenús de una opción del menú principal. Mantener pulsado el botón durante 1 segundo para restablecer las funciones mostradas/seleccionadas.

MENÚ PRINCIPAL

El menú se compone de las siguientes opciones:

  • TRIP

  • GSI

  • INFO VEHÍCULO

  • AUDIO (función disponible en las versiones y los países donde esté presente)

  • TELÉFONO (función disponible en las versiones y los países donde esté presente)

  • NAVEGACIÓN (función disponible en las versiones y los países donde esté presente)

  • AVISOS

  • CONF. VEHÍCULO

Conf. Vehículo

Esta opción del menú permite modificar los ajustes relativos a:

  • Display;

  • Unidad de medida;

  • Reloj & Fecha;

  • Seguridad

  • Seguridad y asistencia

  • Luces;

  • Puertas & Bloq.Puertas

Display

Seleccionando la opción "Display" se puede acceder a los ajustes o informaciones relativos a: "Config.display", Lengua", "Ver teléfono" (disponible en las versiones y países donde esté presente), "Ver navegación" (disponible en las versiones y países donde esté presente), "Reset automático Trip B", "Luminosidad display".

Unidades de medida

Seleccionando la opción "Unidad de medida" se puede seleccionar la unidad de medida entre: "Imperial", "Métrica" y "Personalizada".

Reloj & Fecha

Seleccionando la opción "Reloj & fecha" se pueden hacer las siguientes regulaciones: "Ajustar hora", "Formato de hora" y "Ajustar fecha".

Seguridad

Seleccionando la opción "Seguridad" se pueden realizar las siguientes regulaciones: "AIRBAG pasajero" (si se incluye), "Señal acúst. velocidad", "Zumb.cint.segur.".

La opción "AIRBAG pasajero" permite activar/desactivar el airbag del pasajero (si se incluye): Protección del pasajero desactivada: encendido con luz fija del led situado en el salpicadero.

Seguridad y asistencia

Seleccionando la opción "Seguridad / Asistencia" se pueden realizar las siguientes regulaciones: Sensor de lluvia, Volumen Avisos, Park Assist y Vol. Park Assist.

Luces

Seleccionando la opción "Luces" se pueden realizar las siguientes regulaciones: "Luces de cortesía", "Luces diurnas", "Luces cornering", "Sensor faros" y "Follow me home".

Puertas & Bloqueo Puertas

Seleccionando la opción "Puertas & Bloqueo Puertas" se pueden realizar las siguientes regulaciones: "Autoclose", "Parpadeo luces cierre" y "Desbloq.

puertas salida".

NOTA En presencia del sistema Uconnect, algunas opciones del menú se muestran y se controlan en la pantalla de este sistema y no en la del cuadro de instrumentos (ver el capítulo Multimedia o el suplemento disponible en línea).

Ordenador de viaje (Trip computer)

El ordenador de viaje (Trip computer) permite visualizar, con el dispositivo de arranque en la posición MAR, los valores relativos al estado de funcionamiento del vehículo.

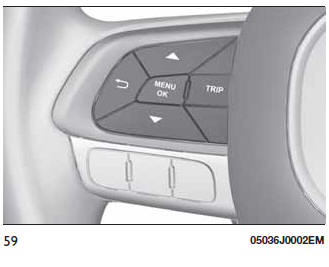

Para poner a cero los valores, pulsar y mantener pulsado en el volante el botón MENÚ OK (versiones con pantalla multifunción) fig. 59 o el botón OK (versiones con pantalla multifunción reconfigurable) fig. 60.

Fiat Tipo. Ordenador de viaje (Trip computer)

Fiat Tipo. Ordenador de viaje (Trip computer)

NOTA Las magnitudes "Autonomía" y "Consumo instantáneo" no pueden ponerse a cero.

Sistema EOBD (European On Board Diagnosis)

(donde esté presente)

Funcionamiento

El sistema EOBD (European On Board Diagnosis) realiza una diagnosis continua de los componentes del vehículo relacionados con las emisiones.

Además indica, mediante el encendido del testigo en el cuadro de instrumentos y la visualización de un mensaje en la pantalla, el estado de deterioro de los componentes (ver el apartado "Testigos y mensajes" en este capítulo).

El objetivo del sistema EOBD (European On Board Diagnosis) es el de:

  • mantener bajo control la eficacia del sistema;
  • indicar un aumento de las emisiones;
  • indicar la necesidad de sustituir los componentes deteriorados.

El vehículo dispone de un conector, que se puede acoplar a un equipo adecuado y que permite leer los códigos de error memorizados en las centralitas electrónicas, junto con una serie de parámetros característicos de la diagnosis y del funcionamiento del motor.

Esta comprobación también pueden realizarla los agentes destinados al control del tráfico.

ADVERTENCIA Una vez eliminada la anomalía, para realizar una comprobación completa del sistema, la Red de Asistencia Fiat deberá llevar a cabo pruebas de banco y, si fuera necesario, probar el vehículo en carretera incluso en trayectos largos.
