Seat Leon (2013-2020) Manual de Taller: Lamelunas exterior de la puerta posterior: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Cuña -T10039/1-
  • Desmontar
  • Montar

Desmontar

  ¡Atención!

Para desmontar el lamelunas exterior no es necesario desmontar:

Los embellecedores de la puerta

  Aviso
  • Las operaciones de desmontaje y montaje descritas a continuación corresponden al lado izquierdo del vehículo. Las operaciones correspondientes al lado derecho son semejantes, salvo las excepciones que, en caso de haberlas, se describen dentro del mismo proceso.
  • El elemento interior del lamelunas es de metal. Si se dobla, ya no se podrá volver a enderezar, se quedará "ondulado". Por ello hay que encajar el lamelunas uniformemente y sin doblarlo.

- Abrir la puerta posterior.

  • Comenzar a desprender el lamelunas exterior -1- por el extremo -flecha a-.

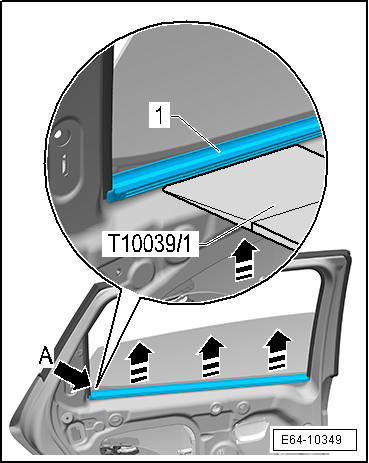

W00-11232

- Introducir la cuña -T10039/1- bajo el lamelunas y desencajarlo de la puerta en el sentido de las -flechas-.

Montar

  Aviso

El elemento interior del lamelunas es de metal. Si se dobla, ya no se podrá volver a enderezar, se quedará "ondulado". Por ello hay que encajar el lamelunas uniformemente y sin doblarlo.

  • Comenzar a montar el lamelunas exterior -1- por el extremo -flecha a-.

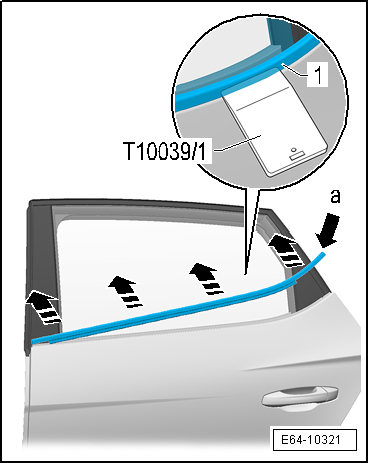

E64-10321

- Ejerciendo presión con la mano, encajar uniformemente el lamelunas en la pestaña de la puerta.

- Con la cuña -T10039/1-, ejercer presión uniforme sobre toda la superficie del lamelunas.

- Verificar que asiente correctamente en la pestaña.

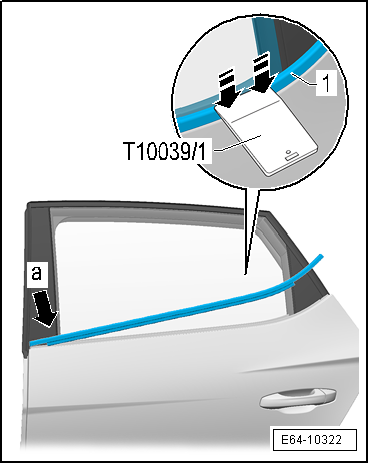

E64-10322

Lamelunas interior de la puerta posterior: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -V.A.G 1331-

W00-11166

  • Cuña -T10039/1-
  • Desmontar
  • Montar
  Aviso
  • Las operaciones de desmontaje y montaje descritas a continuación corresponden al lado izquierdo del vehículo. Las operaciones correspondientes al lado derecho son semejantes, salvo las excepciones que, en caso de haberlas, se describen dentro del mismo proceso.
  • El elemento interior del lamelunas es de metal. Si se dobla, ya no se podrá volver a enderezar, se quedará "ondulado". Por ello hay que encajar el lamelunas uniformemente y sin doblarlo.

Desmontar

- Desmontar el revestimiento de la puerta posterior.

  • Comenzar a desprender el lamelunas interior -1- por el extremo -flecha a-.

W00-11232

- Introducir la cuña -T10039/1- bajo el lamelunas y desencajarlo de la puerta en el sentido de las -flechas-.

Montar

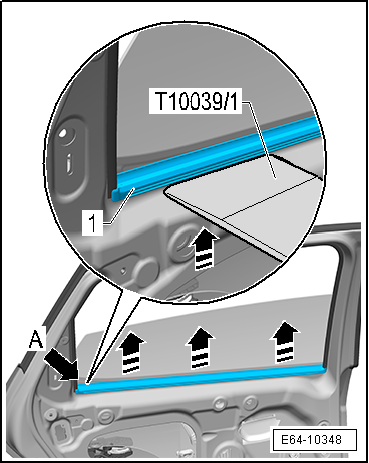

E64-10348

  • Comenzar a montar el lamelunas interior -1- por el extremo -flecha a-.

- Ejerciendo presión con la mano, encajar uniformemente el lamelunas en la pestaña de la puerta.

- Con la cuña -T10039/1-, ejercer presión uniforme sobre toda la superficie del lamelunas.

- Verificar que asiente correctamente en la pestaña.

E64-10349

Mecanismo de accionamiento manual: desmontar y montar

Desmontar

- Desmontar la manivela del alzacristal.

- Desmontar el revestimiento de la puerta posterior.

- Fijar el cristal de la puerta con cinta adhesiva para que no descienda.

- Extraer los tornillos -1-.

- Retirar el mecanismo de accionamiento manual -2- de los alojamientos -3-.

Montar

- Colocar el mecanismo de accionamiento manual -2- en los alojamientos -3-. Subir y bajar ligeramente el cristal para que el accionamiento manual y el tambor de cable engranen mejor.

Continuar con el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

- Aplicar el par de apriete a la tornillería.

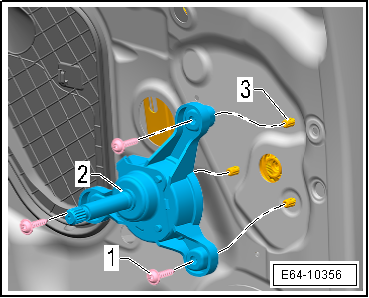

E64-10356

Marco ventana de la puerta posterior: desmontar y montar

Desmontar

- Desmontar el cristal de la puerta posterior.

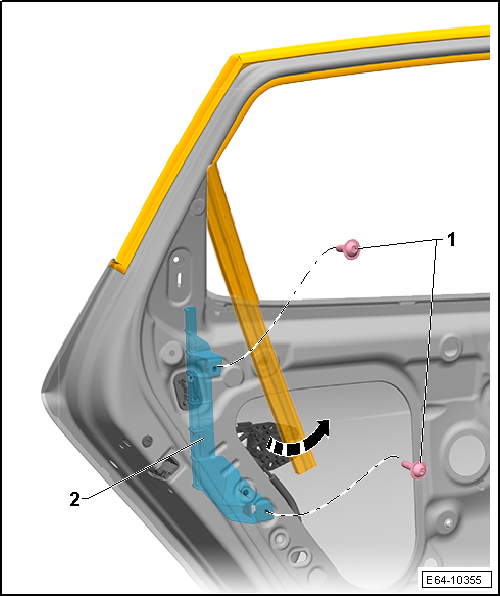

- Retirar la guía cristal -flecha- del marco ventana -2-.

- Extraer los tornillos -1- y retirar el marco ventana -2-.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

  ¡Atención!

Antes de montar el revestimiento de la puerta hay que comprobar el funcionamiento de los componentes manipulados.

- Aplicar el par de apriete a la tornillería.

Montar
