Chevrolet Cruze: Reemplazo de focos

Contacte a su distribuidor para obtener el tipo correcto de focos de reemplazo, o para cualquier procedimiento de cambio de foco no listado en esta sección.

Precaución

No reemplace focos incandescentes con focos de reemplazo LED post-venta. Esto puede ocasionar daños al sistema eléctrico del vehículo.

Focos de halógeno

Advertencia

Los focos de halógeno contienen gas presurizado y pueden explotar si se dejan caer o sufren rayones. Usted u otras personas pueden sufrir lesiones. Asegúrese de leer y seguir las instrucciones indicadas en el empaque del foco.

Iluminación LED

Este vehículo tiene varias luces LED. Para cambiar cualquier ensamble de iluminación LED, póngase en contacto con su distribuidor.

Faros delanteros y Direccional delantera

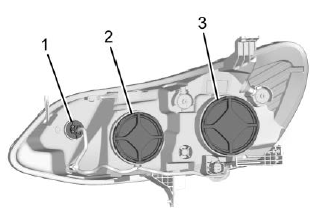

Chevrolet Cruze. Ensamble de nivel base
Ensamble de nivel base

  1. Luz direccional
  2. Faro de luz alta
  3. Faro de luz baja

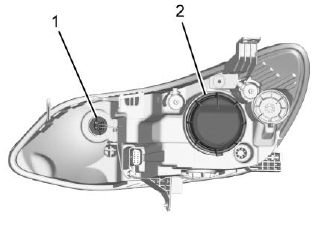

Chevrolet Cruze. Ensamble de nivel superior
Ensamble de nivel superior

  1. Luz direccional
  2. Faro de Luz alta/Luz baja

Faro de luz alta/Faro de luz baja

1. Abra el cofre. Vea Cofre.

2. Para el foco del lado del conductor, retire el cuello de relleno de la botella del lavaparabrisas desconectándolo de la barra de amarre y jalándolo firmemente hacia arriba y fuera de la botella.

3. Para el lado del pasajero, desconecte el depurador de aire, y empújelo a un lado para permitir un acceso más fácil a la cubierta del foco.

4. Retire la cubierta del foco girándola en sentido contrario a las manecillas del reloj.

5. Retire el receptáculo del foco del ensamble del faro delantero, girándolo en sentido contrario a las manecillas del reloj.

6. Retire el receptáculo del foco del conector del enchufe.

7. Sujete el nuevo receptáculo de foco al conector del enchufe.

8. Instale el receptáculo del foco del ensamble del faro delantero, girándolo en sentido de las manecillas del reloj.

9. Instale la cubierta girando en sentido de las manecillas del reloj.

10. Para el lado del conductor, vuelva a instalar el cuello de relleno de la botella del lavaparabrisas empujándolo firmemente de forma recta dentro de la botella y volviendo a sujetarla a la barra de amarre.

11. Para el lado del pasajero, vuelva a conectar el depurador de aire.

Luz direccional

1. Abra el cofre. Vea Cofre.

2. Para el foco del lado del conductor, retire el cuello de relleno de la botella del lavaparabrisas desconectándolo de la barra de amarre y jalándolo firmemente hacia arriba y fuera de la botella.

3. Retire el receptáculo de la bombilla girándola en sentido contrario a las manecillas del reloj.

4. Para quitar la bombilla del toma corriente, jale hacia arriba en línea recta.

5. Instale el nuevo foco empujándolo en el enchufe del foco.

6. Instale el receptáculo del foco al ensamble del faro delantero, girándolo en sentido de las manecillas del reloj.

7. Para el lado del conductor, vuelva a instalar el cuello de relleno de la botella del lavaparabrisas empujándolo firmemente de forma recta dentro de la botella y volviendo a sujetarla a la barra de amarre.

Luces antiniebla

Luces de niebla delanteras

Se puede tener acceso a las luces antiniebla delanteras desde la parte inferior del vehículo. Para remplazar uno de los focos de la luz antiniebla:

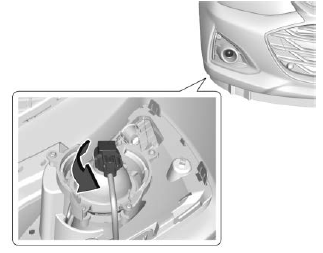

Chevrolet Cruze. Luces de niebla delanteras

Se muestra el lado del conductor, lado del pasajero similar

1. Gire el soporte del foco en sentido contrario a las manecillas del reloj y retírelo del reflector.

Chevrolet Cruze. Se muestra el lado del conductor, lado del pasajero similar

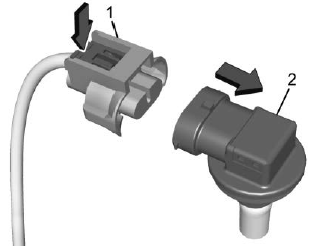

2. Desconecte el receptáculo del foco del conector del enchufe presionando la oreja de retención (1) y jalando el lado opuesto (2) del conector.

3. Reemplace el foco e invierta los Pasos 1 y 2 para reinstalar.

Luces traseras y luces de reversa

Luz de reversa y luz trasera de tapa de cajuela

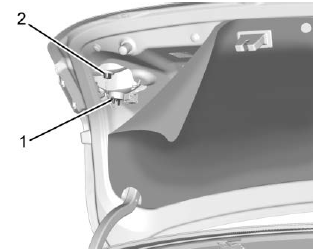

Chevrolet Cruze. Ensamble de nivel base
Ensamble de nivel base

  1. Luz de reversa
  2. Luz trasera

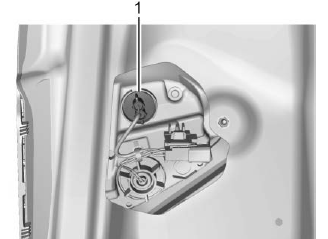

Chevrolet Cruze. Ensamble de nivel superior
Ensamble de nivel superior

  1. Luz de reversa

1. Abra la cajuela.

2. Retire y conserve los pasadores de presión que aseguran el relleno. Jale hacia atrás el relleno para exponer los enchufes de foco.

3. Retire el enchufe del foco girando en sentido contrario a las manecillas del reloj y jalando directo hacia afuera.

4. Para quitar la bombilla del toma corriente, jale hacia arriba en línea recta.

5. Instale el foco nuevo en el socket.

6. Instale el socket girando en sentido horario.

7. Empuje el relleno de nuevo en su lugar y asegure con los pasadores de presión que conservó.

Luz trasera

Chevrolet Cruze. Ensamble de nivel base
Ensamble de nivel base

1. Luz marcadora lateral/Alto/ Trasera/Direccional

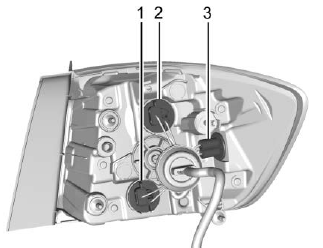

Chevrolet Cruze. Ensamble de nivel superior
Ensamble de nivel superior

  1. Luz de situación
  2. Luz de freno
  3. Luz direccional

Para cambiar esta bombilla:

1. Abra la cajuela.

2. Para el lado del pasajero, retire y conserve un pasador de presión y jale hacia atrás el relleno. El lado del conductor tiene un puerto de acceso y no requiere el retiro de ningún pasador.

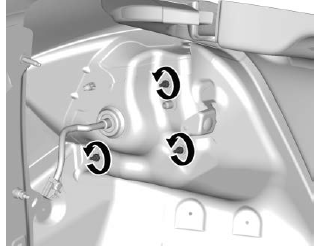

Chevrolet Cruze. Para cambiar esta bombilla:

3. Retire los tres tornillos que aseguran el ensamble de la luz trasera.

4. Remueva el ensamble de la luz trasera jalándolo recto hacia atrás.

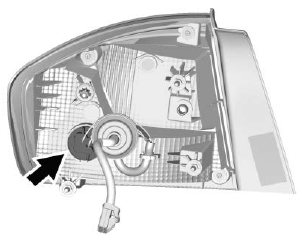

5. Retire el receptáculo de la bombilla del ensamble de la luz trasera, haciéndolo girar en sentido inverso al de las manecillas del reloj.

6. Para quitar la bombilla del toma corriente, jale hacia arriba en línea recta.

7. Instale un foco nuevo en el receptáculo.

8. Instale el receptáculo de la bombilla en el ensamble del foco trasero, haciéndolo girar en el sentido de las manecillas del reloj.

9. Instale el ensamble de la luz trasera y apriete los tres tornillos.

10. Empuje el relleno de nuevo en su lugar y vuelva a instalar cualquier pasador de presión que haya conservado.

Luz de Matrícula (Modelos de Puerta trasera)

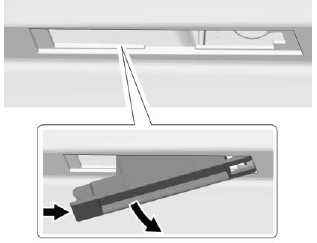

Chevrolet Cruze. Luz de Matrícula (Modelos de Puerta trasera)
Ensamble de la lámpara

Chevrolet Cruze. Luz de Matrícula (Modelos de Puerta trasera)

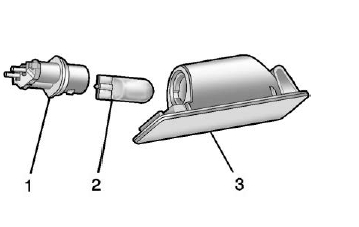

Ensamble de foco

  1. Receptáculo del foco
  2. Foco
  3. Ensamble de la lámpara

Para remplazar uno de estos focos:

1. Abra la puerta trasera parcialmente.

2. Empuje el ensamble de la luz hacia afuera para retirar.

3. Jale el ensamble de la luz para retirarlo de la puerta trasera.

4. Haga girar el receptáculo del foco (1) en sentido contrario a las manecillas del reloj para retirarlo del ensamble de la luz (3).

5. Tire del foco (2) de forma recta para sacarlo del receptáculo (1).

6. Inserte el foco de reemplazo en sentido recto dentro del receptáculo del foco y haga girar el receptáculo del foco en sentido de las manecillas del reloj para instalarlo en el ensamble de la lámpara.

7. Empuje el ensamble de la luz en la puerta trasera, acoplando primero el lado del broche.

8. Presione el lado de la lámpara opuesto al broche hasta que el ensamble de la lámpara entre en su sitio.
