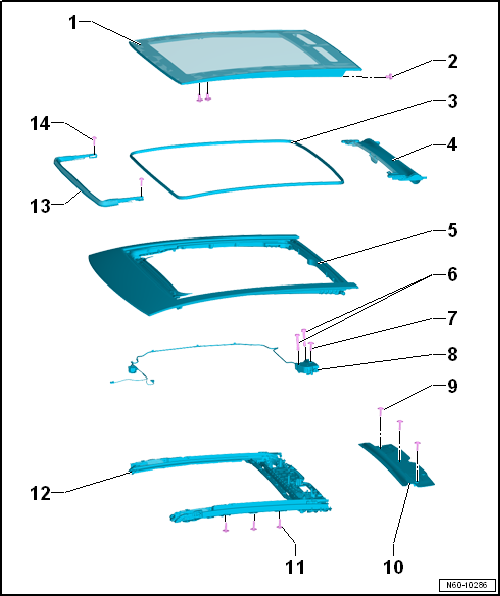

Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Techo corredizo

1 - Tapa de cristal del techo deflector panorámico (cristal de seguridad simple)

2 - Tornillo

• 5,5 Nm

3 - Junta del marco del techo corredizo

4 - Persiana del techo corredizo

5 - Marco del techo corredizo

6 - Tornillo

• 3 unidades
• 4 Nm

7 - Tornillo

• 3 unidades
• 4 Nm

8 - Unidad de control del techo corredizo -J245-

9 - Tornillo

• 5 unidades
• 2,5 Nm

10 - Cubierta

Desmontar

- Desmontar el cristal panorámico. Para ello, proceder según corresponda:

• Motor de accionamiento funcional.
• Motor de accionamiento averiado

- Extraer los tornillos.

- Desmontar la cubierta tirando de ella en la dirección del sentido de la marcha.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

Aplicar el par de apriete a la tornillería.

11 - Tornillo

12 - Guía de la corredera

13 - Derivabrisas

14 - Tornillo

• 1,5 Nm

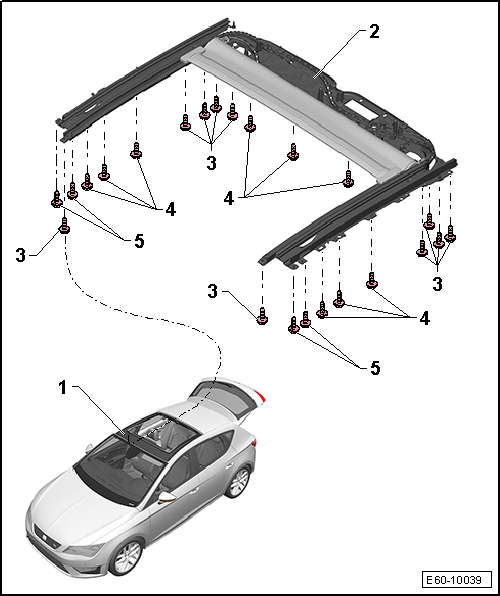

Cuadro de montaje - Corredera y mecanismo deflector

1 - Bastidor del techo corredizo/deflector

2 - Bastidor con mecanismo de accionamiento

3 - Tornillo

• 10 unidades

4 - Tornillo

• 5 unidades

5 - Tornillo

• 4 unidades

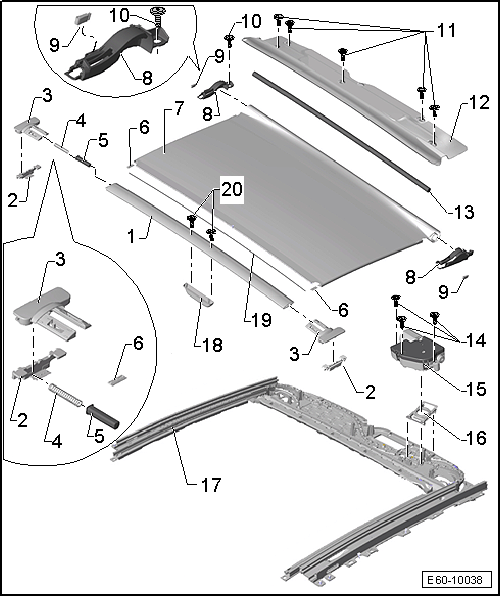

Cuadro de montaje - Persiana del techo corredizo

1 - Cercha de tiro

2 - Patín (elemento inferior)

3 - Patín (elemento superior)

• Para el lado derecho incluye un muelle

4 - Muelle

• 1 unidad
• Sólo para el lado derecho

5 - Cubierta de muelle

6 - Pieza guía

• Encajada en el patín.

7 - Persiana

8 - Soporte eje de persiana

9 - Tope

10 - Tornillo

• 1 + 1 unidades
• 2 Nm

11 - Tornillo

• 5 unidades
• 2,5 Nm

12 - Cubierta de la persiana

Desmontar

- Desmontar el cristal panorámico. Para ello, proceder según corresponda:

• Motor de accionamiento funcional
• Motor de accionamiento averiado

- Extraer los tornillos.

- Desmontar la cubierta tirando de ella en la dirección del sentido de la marcha.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

Aplicar el par de apriete a la tornillería.

13 - Eje de persiana

14 - Tornillo

• 3 unidades
• 4 Nm

15 - Motor de accionamiento con unidad de control

16 - Presilla de fijación

17 - Bastidor con mecanismo de accionamiento

18 - Maneta persiana

19 - Varilla

20 - Tornillo

• 2 unidades
• 1 Nm

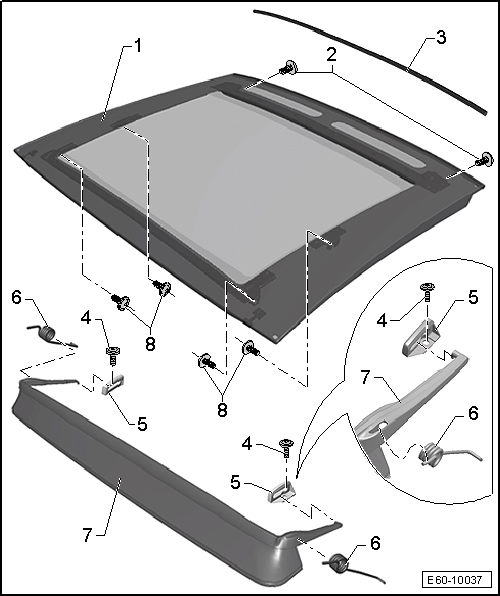

Cuadro de montaje - Derivabrisas

1 - Cristal panorámico

2 - Tornillo

• 5,5 Nm

3 - Junta del cristal panorámico

4 - Tornillo

• 1,5 Nm

5 - Soporte

6 - Muelle

7 - Derivabrisas

8 - Tornillo

• 5,5 Nm
