Seat Leon (2013-2020) Manual de Taller: Equipos de comprobación y herramientas

Relación de dispositivos de comprobación, herramientas y materiales

  Aviso

Esta lista proporciona una visión de conjunto de los dispositivos de comprobación, las herramientas y los materiales necesarios para reparar correctamente el circuito frigorífico.

  ¡Atención!

El empleo de herramientas o materiales no autorizados (p. ej. aditivos antifugas) pueden provocar daños/perjuicios en el sistema.

Únicamente se deben aplicar herramientas y materiales autorizados por el fabricante.

Si se utilizan herramientas o materiales no autorizados se pierde el derecho a garantía.

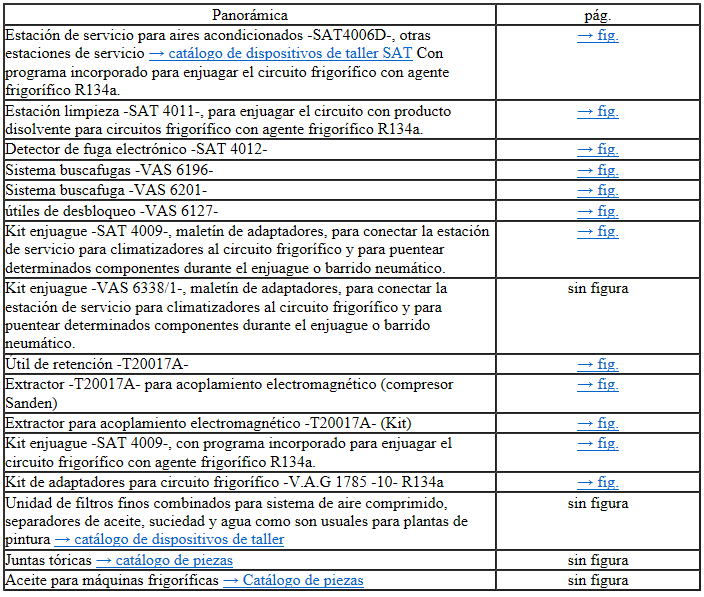

Herramientas y materiales que usted puede conseguir del centro de distribución o del importador

Relación de dispositivos de comprobación, herramientas y materiales

Herramientas y materiales que puede adquirir del comercio del ramo

  ¡Atención!

El empleo de herramientas o materiales no autorizados (p. ej. aditivos antifugas) pueden provocar daños/perjuicios en el sistema.

Únicamente se deben aplicar herramientas y materiales autorizados por el fabricante.

Si se utilizan herramientas o materiales no autorizados se pierde el derecho a garantía.

Relación de dispositivos de comprobación, herramientas y materiales

Herramientas de fabricación propia

Relación de dispositivos de comprobación, herramientas y materiales

Herramientas y materiales que usted puede conseguir del centro de distribución o del importador

  ¡Atención!

El empleo de herramientas o materiales no autorizados (p. ej. aditivos antifugas) pueden provocar daños/perjuicios en el sistema.

Únicamente se deben aplicar herramientas y materiales autorizados por el fabricante.

Si se utilizan herramientas o materiales no autorizados se pierde el derecho a garantía.

Estación carga Aire Acondicionado -SAT 4006D- con el kit enjuague -SAT 4009- (y otras estaciones de servicio que se pueden suministrar actualmente)

  • Los procesos de trabajo: Las operaciones de comprobación, aspiración (reciclaje), evacuación y llenado se tienen que realizar de conformidad con el correspondiente manual de instrucciones.
  • Los filtros y secadores montados se tienen que renovar a más tardar una vez expirado el tiempo de uso indicado en el manual de instrucciones y después de cada vaciado de la estación (tener dispuestos filtros de recambio. Se adquirirán a través del fabricante del aparato, ver manual de instrucciones).
  • También se puede utilizar estaciones de servicio que no figuren aquí.
  Aviso
  • En esta estación de servicio están reunidos los siguientes aparatos individuales conocidos: Cilindro de llenado, batería de manómetros, bomba de vacío, válvulas de cierre y tubos flexibles de llenado.
  • El suministro de esta estación de servicio incluye un acoplamiento rápido (para empalmes de servicio en los lados de alta y baja presión).

- Adaptadores para las tuberías de agente frigorífico del aire acondicionado, para todos los modelos.

L00-10186

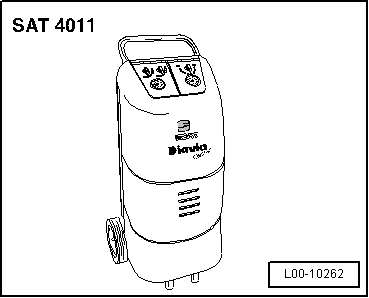

Estación limpieza -SAT 4011- con nitrógeno + disolvente

Los procesos de trabajo: Las operaciones de comprobación, aspiración (reciclaje), evacuación y llenado se tienen que realizar de conformidad con el correspondiente manual de instrucciones.

Los filtros y secadores montados se tienen que renovar a más tardar una vez expirado el tiempo de uso indicado en el manual de instrucciones y después de cada vaciado de la estación (tener dispuestos filtros de recambio. Se adquirirán a través del fabricante del aparato, ver manual de instrucciones).

- Para todos los modelos:

L00-10262

Kit enjuague -SAT 4009- o -VAS 6338/1-

- Para todos los modelos:

E00-10263

Termómetro digital -SAT 4002-

- Para todos los modelos:

Detector de fuga electrónico -SAT 4012-

L00-10264

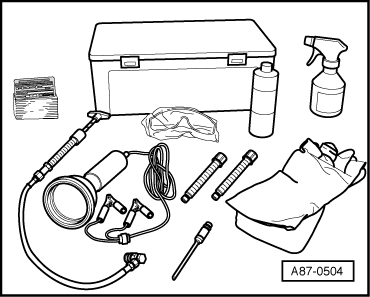

Sistema buscafugas -VAS 6196-

Sistema buscafugas VAS 6201

A87-0504

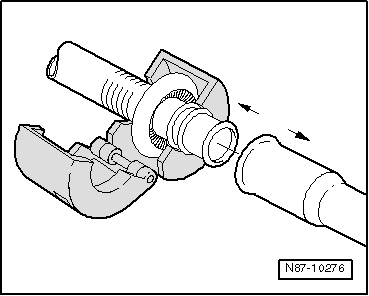

Maletín útiles de desbloqueo -VAS 6127- que contiene los conjuntos de útiles útil de desbloqueo -VAS 6127/1-, útil de desbloqueo -VAS 6127/2- y útil de desbloqueo -VAS 6127/3-

- Aplicación:

Útil de desbloqueo -VAS 6127/1-útil de desbloqueo -VAS 6127/2-

  • azul 1/2 pulgadas
  • negro 5/8 pulgadas
  • rojo 3/8 pulgadas
  • blanco 3/4 pulgadas

- Aplicación:

N87-10276

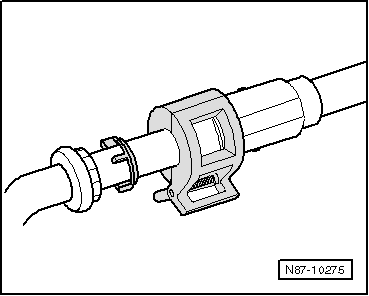

Útil de desbloqueo -VAS 6127/3-

  • Verde DN 8 para tubo de alta presión
  • Negro DN 13 para tubo de baja presión

N87-10275

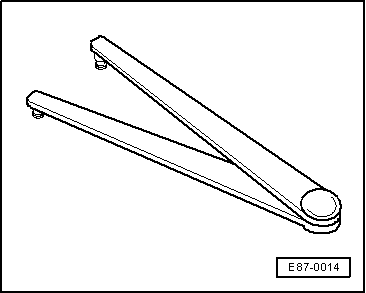

Útil de retención para disco del acoplamiento (para compresor del aire acondicionado de la compañía "Sanden")

- Para todos los modelos con compresor con embrague electromagnético:

E87-0014

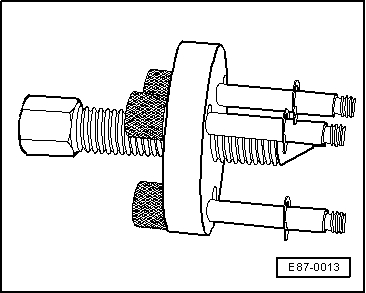

Extractor (para compresor del aire acondicionado de la compañía "Sanden")

Para compresor de la marca Sanden (con taladros roscados en el disco de embrague electromagnético)

E87-0013

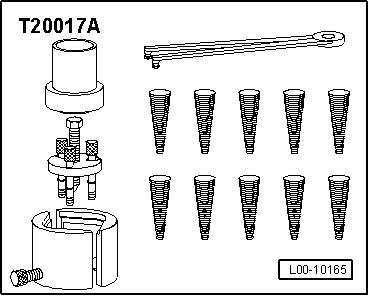

Extractor para acoplamiento electromagnéticokit -T20017A- (con tapones cónicos para evitar la penetración de suciedad o humedad en los componentes)

- Contra apoyo o sufridera para la extracción de la tuerca del disco de acoplamiento del compresor.

- Util para la extracción y colocación del cojinete de la polea.

Se compone de tapones cónicos (varios diámetros), para tapar el circuito de agente frigorífico en el caso de tener que abrir el circuito para la reparación, para todos los modelos

- Adaptadores:

L00-10165

Dispositivo extractor para acoplamiento magnético V.A.G 1719 (para compresor de la marca "Zexel)"

Kit de adaptarse para circuito frigorífico -V.A.G 1785-

  • Adaptador para barrido con aire comprimido y nitrógeno

A - Rosca 5/8"-18 UNF para junta de superficie cónica

B - Tuerca de racor (para empalme con junta tórica con rosca

  • M 18x1,5 V.A.G 1785/1
  • M 20x1,5 V.A.G 1785/2
  • M 24x1,5 V.A.G 1785/3
  • M 28x1,5 V.A.G 1785/4

A - Rosca 5/8"-18 UNF para junta de superficie cónica

B - Manguitos roscados para juntas tóricas

  • M 18x1,5 V.A.G 1785/5
  • M 20x1,5 V.A.G 1785/6
  • M 24x1,5 V.A.G 1785/7
  • M 28x1,5 V.A.G 1785/8

Adaptador de válvula

A - Rosca 5/8"-18 UNF para junta de superficie cónica

B - Rosca interior con abreválvulas M 10x1,25 V.A.G 1785/9 (para empalmes con válvula en el lado de alta presión) M 12x1,5 V.A.G 1785/10 (para empalmes en el lado de baja presión)

  Aviso
  • En el empalme -A- está enroscada una válvula Schrader.
  • En el empalme de los tubos flexibles de llenado ha de estar montado un abreválvulas.

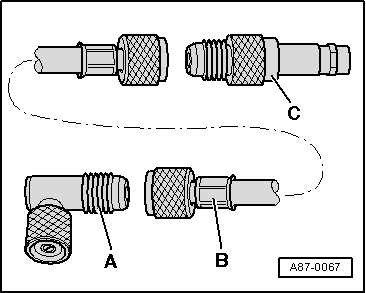

Kit de adaptadores para empalme de servicio V.A.G 1786

A - Adaptador con tuerca de racor -V.A.G 1786/1- (sólo para empalmes con elemento de válvula pequeño en el lado de baja presión)

B - Tubo flexible de llenado con tuerca de racor 5/8"-18 UNF (versión corta)

C - Adaptador con empalme de servicio -V.A.G 1786/2-

  Aviso

Para empalmes con elemento de válvula grande (estado de serie en compresor "Zexel", cambio paulatino a elementos de válvula pequeños a partir de 10.94), utilizar adaptador V.A.G 1785/10 (desmontar la válvula del adaptador V.A.G 1785/10 o montar el abreválvulas en el tubo flexible de llenado -B-).

A87-0067

Vaso -T10364- para válvulas de los empalmes de Servicio lados HD/ND (alta/baja presión) en el circuito frigorífico.

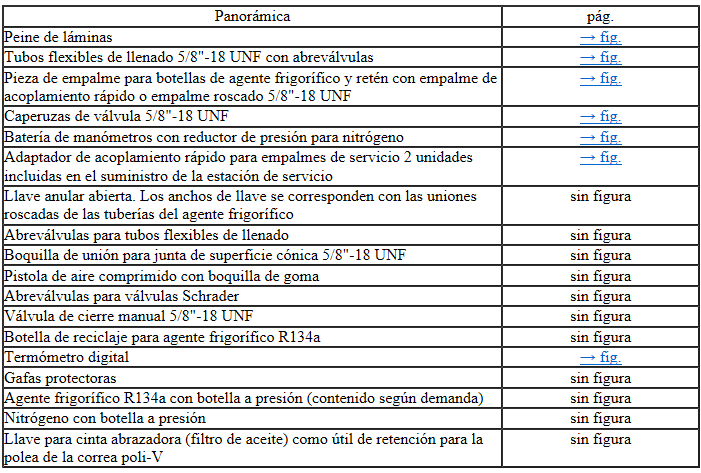

Herramientas y materiales que puede adquirir del comercio del ramo

Peine de láminas

- Recambio:

Tubos flexibles de llenado

Rosca 5/8"-18 UNF

  Aviso
  • Utilizar tubos flexibles de llenado de diferentes colores, 1800 mm de largo.
  • Tener preparados abreválvulas y juntas de repuesto.

Pieza de empalme para botellas de agente frigorífico y retén con empalme de acoplamiento rápido o empalme roscado 5/8"-18 UNF

Tapón para válvulas con juntas de recambio (para rosca 5/8''-18 UNF)

Las juntas se pueden utilizar también para los tubos flexibles de llenado.

Batería de manómetros con reductor de presión para nitrógeno (presión de reducción máxima: 15 bar)

1 - Batería del manómetro con reductor de presión

2 - Tubo flexible de presión (diámetro interior 5 mm, longitud 2 m) con accesorios para tubos flexibles

3 - Botella de nitrógeno

4 - Accesorio para tubo flexible

  Aviso

Para conectar al kit de adaptadores para circuito de agente frigorífico -V.A.G 1785- con rosca 5/8" -18 UNF

Adaptador de acoplamiento rápido para empalmes de servicio

  • Lado de alta presión con diámetro nominal 16 mm
  • Lado de baja presión con diámetro nominal 13 mm
  Aviso

Este acoplamiento rápido está incluido en el suministro de la estación de servicio para climatizadores

Herramientas de fabricación propia

Tubo flexible de llenado con empalme para sistema de aire comprimido de taller

A - Tubo flexible de llenado 5/8" - 18 UNF** (versión con diámetro interior grande)

B - Empalme para sistema de aire comprimido de taller** (utilizar sólo con filtro)

** Herramientas y materiales que puede adquirir en un comercio del ramo
