Seat Leon (2013-2020) Manual de Taller: Respaldo del asiento trasero: desmontar y montar

  Aviso

El desmontaje y el montaje se describe para el respaldo posterior 2/3 derecho. En el respaldo posterior 1/3 izquierdo es similar.

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Cuña de desmontaje -3409-

Desmontar

- Respaldo posterior 2/3 derecho: desmontar el herraje final del cinturón posterior central.

- Desmontar la alfombra del maletero.

- Abatir hacia delante el respaldo de los asientos posteriores.

W00-11118

- Desmontar las cubiertas -1- para el cojinete central -flecha-; para ello, desenclavar lateralmente los salientes de encastre de la cubierta con un destornillador.

  Aviso

Para mayor claridad, no se muestra el respaldo del asiento posterior izquierdo de 1/3.

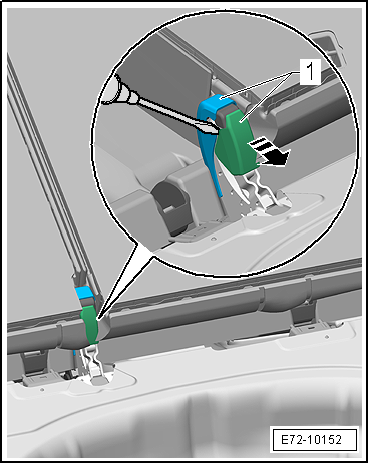

E72-10152

- Desenroscar el tornillo -2-.

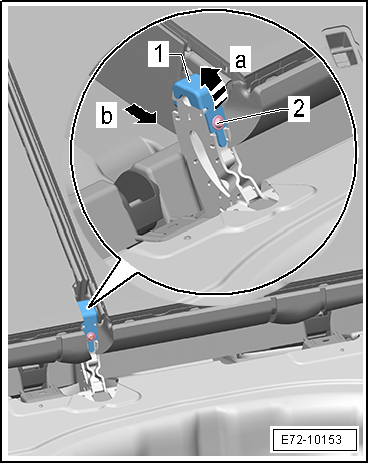

- Levantar el estribo de seguridad -1- posterior -flecha A-, desenganchar y retirar delante, en el cojinete central -flecha B-.

Solo para el modelo ST

- Desbloquear el cable bowden del respaldo posterior

Continúa para todos los vehículos

  Aviso

Para mayor claridad, no se muestra el respaldo del asiento posterior izquierdo de 1/3.

E72-10153

- Sacar elevando el respaldo posterior -2- del cojinete central -3- y retirarlo del alojamiento exterior en dirección al centro del vehículo -1--flechas-.

- Sacar el respaldo posterior del vehículo.

Montar

El montaje se efectúa en el orden inverso.

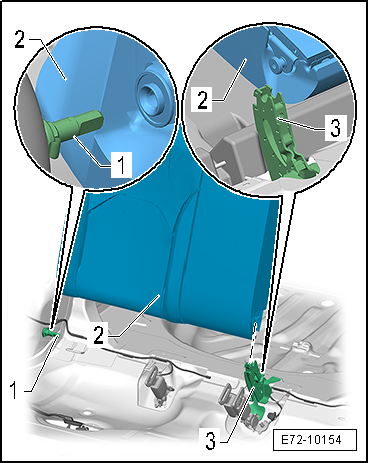

E72-10154

Pares de apriete

  • "Cuadro de montaje - Respaldo posterior"
  • "Cuadro de montaje - Respaldo posterior con tapa para sistema de carga variable"
  • "Cuadro de montaje - Respaldo posterior, modelo ST"

Respaldo del asiento trasero no partido: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Cuña de desmontaje -3409-

Desmontar

- Desmontar el herraje final del cinturón posterior central.

- Desmontar la alfombra del maletero.

- Abatir hacia delante el respaldo de los asientos posteriores.

W00-11118

- Desmontar las cubiertas -1- para el cojinete central -flecha-; para ello, desenclavar lateralmente los salientes de encastre de la cubierta con un destornillador.

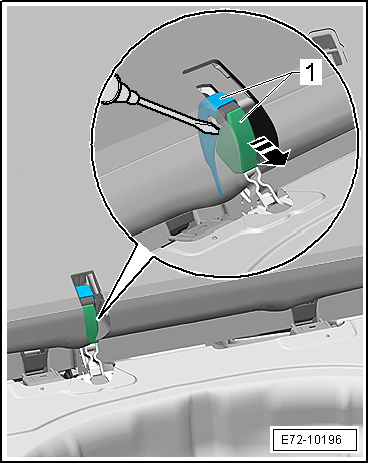

E72-10196

- Desenroscar el tornillo -2-.

- Levantar el estribo de seguridad -1- posterior -flecha A-, desenganchar y retirar delante, en el cojinete central -flecha B-.

Solo para el modelo ST

- Desbloquear el cable bowden del respaldo posterior

Continúa para todos los vehículos

E72-10197

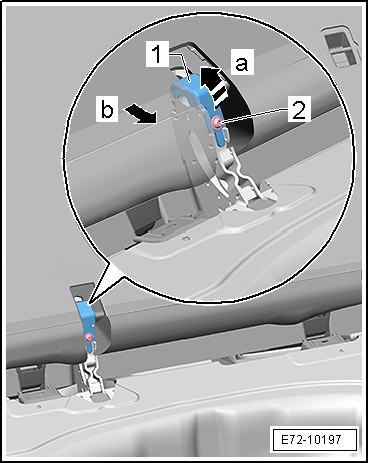

- Con la ayuda de un destornillador liberar el seguro del armazón -1- en la dirección de la -flecha-.

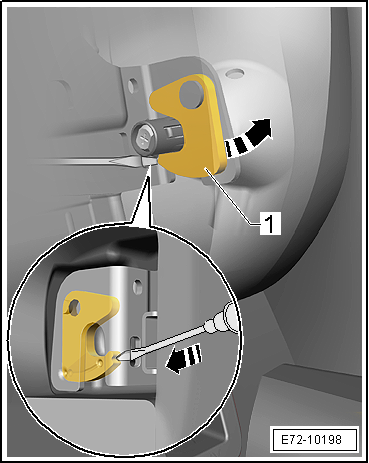

E72-10198

- Sacar elevando el respaldo posterior -1- en la dirección de la -flecha A- y desplazarlo en la dirección de la -flecha B-.

- Sacar el respaldo posterior del vehículo.

Montar

El montaje se efectúa en el orden inverso.

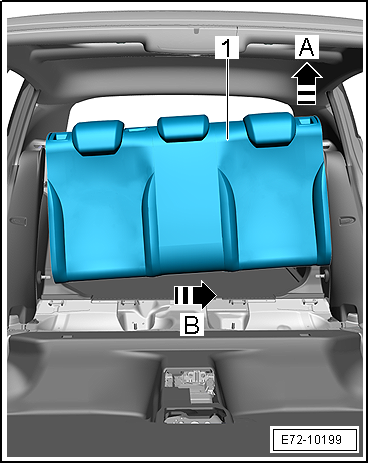

E72-10199

Pares de apriete

  • "Cuadro de montaje - Respaldo posterior no partido"

Perno-cojinete interior: desmontar y montar

Desmontar

- Desmontar el respaldo posterior.

- Retirar la protección contra rozamiento -4- y desenroscar el perno-cojinete -3- del armazón del respaldo -1-.

  Aviso

Para mayor claridad, no se muestra el tapizado y el acolchado.

- Retirar el cojinete de manguito -2- del perno-cojinete.

Montar

El montaje se efectúa en el orden inverso.

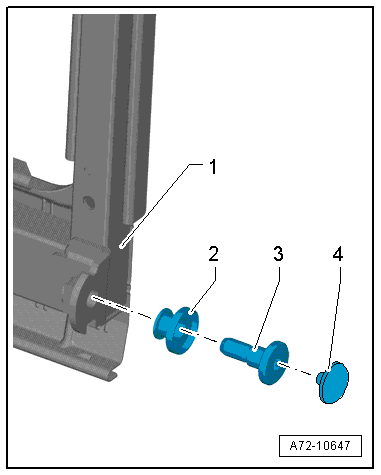

A72-10647

Embellecedor del bloqueo: desmontar y montar

Desmontar

- Desbloquear el respaldo del asiento posterior.

- Asegurarse de que la tecla (indicador) se encuentre en la posición "arriba".

- Soltar la orejeta del saliente de encastre en el bloqueo utilizando la palanca -U30800-.

- Desprender al mismo tiempo el embellecedor -1-, hacia arriba, del bloqueo -flecha- y retirarlo.

Montar

El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

- Asegurarse de que tras montar el embellecedor la tecla vaya suave.

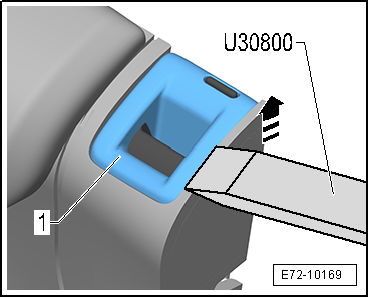

E72-10169

Bloqueo del respaldo del asiento trasero: desmontar y montar

Desmontar

- Desmontar el embellecedor para el bloqueo.

- Quitar el burlete -1- para el tapizado del respaldo.

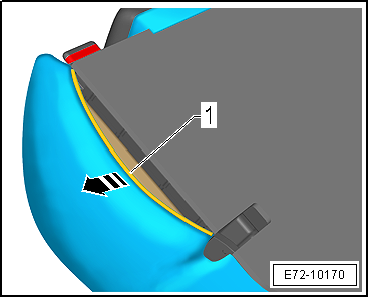

- Desplazar el tapizado lado -flecha-.

E72-10170

Continua solo para el modelo ST:

- Desmontar del bloqueo -1- el cable Bowden del lado del respaldo.

Continúa para todas las variantes:

- Desenroscar los tornillos -2-.

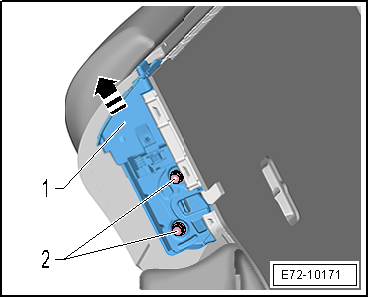

- Retirar -flecha- el bloqueo -1- del armazón del respaldo.

Montar

El montaje se efectúa en el orden inverso.

E72-10171

Pares de apriete

  • "Cuadro de montaje - Bloqueo"
