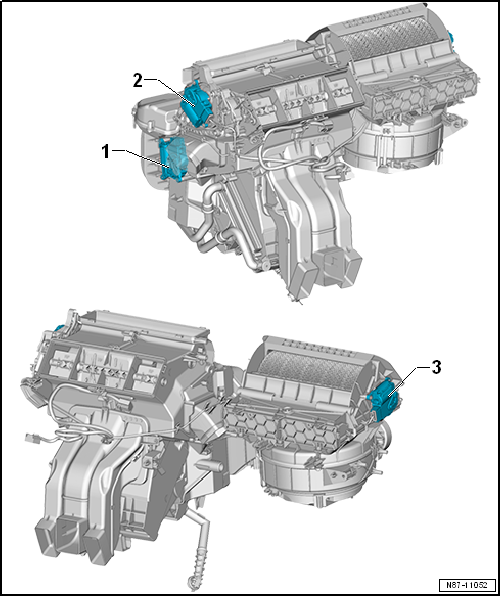

Cuadro de ubicaciones - Servomotores delanteros, climatizador eléctrico manual
- Servomotor de la
trampilla de temperatura -V68-
- Con potenciómetro para servomotor de la trampilla de temperatura -G92-
- Desmontar y montar
- Servomotor de la trampilla de distribución de aire -V428-
- Con potenciómetro para servomotor de la trampilla de distribución de aire -G645-
- Desmontar y montar
- Servomotor de la trampilla de recirculación de aire -V113-
- Desmontar y montar

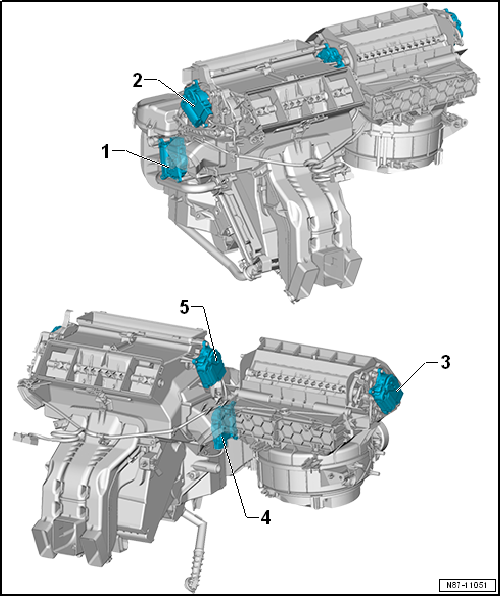

Cuadro de ubicaciones - Servomotores delanteros, Climatronic
En los vehículos con un sistema Start-Stop habrá que tener en cuenta las condiciones para la interrupción
- Servomotor de la
trampilla de temperatura izquierda -V158-
- Con potenciómetro para servomotor de la trampilla de temperatura izquierda -G220-
- Desmontar y montar
- Servomotor de la trampilla de distribución de aire delantera -V426-
- Con potenciómetro para servomotor de la trampilla de distribución de aire delantera -G642-
- Desmontar y montar
- Servomotor para trampilla de aire exterior, recirculación, retención de aire
-V425-
- Con potenciómetro del servomotor de las trampillas de aire exterior/recirculación de aire y aire retenido -G644-
- Desmontar y montar
- Servomotor de la trampilla de temperatura derecha -V159-
- Con potenciómetro para servomotor de la trampilla de temperatura derecha -G221-
- Desmontar y montar
- Servomotor de la trampilla de desescarchado/desempañado -V107-
- Con potenciómetro para servomotor de la trampilla de descongelación -G135-
- Desmontar y montar
