Seat Leon (2013-2020) Manual de Taller: Cuadro de ubicaciones - Cinturones de seguridad y puntos de anclaje

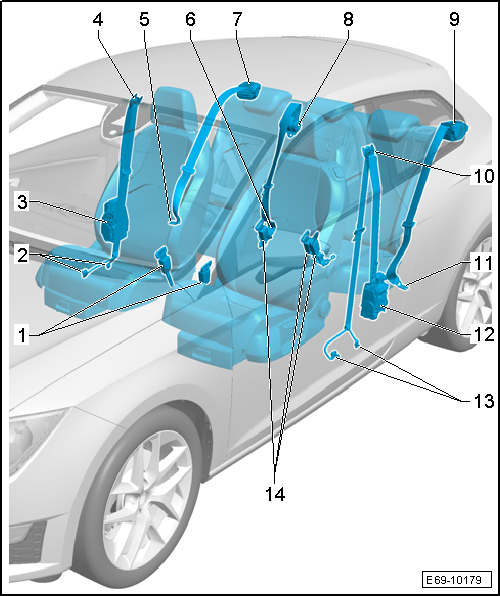

Cuadro de ubicaciones - Cinturones de seguridad
y puntos de anclaje, modelo 2 puertas
![Cinturones de seguridad](images/books/632/11/E69-10179.png)
1 - Cierre de cinturón anterior
- Cuadro general de montaje
- Desmontar y montar
2 - Herraje terminal del cinturón anterior
- Cuadro general de montaje
- Desmontar y montar
3 - Enrollador automático del cinturón
- Para el cinturón de seguridad de tres puntos de anclaje anterior
- Con detonador 1 del pretensor del cinturón del lado del acompañante
-N154- y unidad de control del pretensor del cinturón anterior derecho
-J855-
- Cuadro general de montaje
- Desmontar y montar
4 - Herraje de reenvío del cinturón
- Cuadro general de montaje
- Debe asentarse por sí solo en la posición vertical o en la dirección
de uso una vez apretado el tornillo
5 - Herraje final del cinturón posterior lateral
- Cuadro general de montaje
- Desmontar y montar
6 - Herraje final del cinturón posterior central
- Cuadro general de montaje
- Desmontar y montar
7 - Enrollador automático del cinturón
- Para cinturón de seguridad posterior lateral de tres puntos de
anclaje
- Cuadro general de montaje
- Desmontar y montar
8 - Enrollador automático del cinturón
- Para cinturón de seguridad de tres puntos de anclaje en plaza
central posterior
- Cuadro general de montaje
- Desmontar y montar
9 - Enrollador automático del cinturón
- Para cinturón de seguridad posterior lateral de tres puntos de
anclaje
- Cuadro general de montaje
- Desmontar y montar
10 - Herraje de reenvío del cinturón
- Cuadro general de montaje
- Debe asentarse por sí solo en la posición vertical o en la dirección
de uso una vez apretado el tornillo
11 - Herraje final del cinturón posterior lateral
- Cuadro general de montaje
- Desmontar y montar
12 - Enrollador automático del cinturón
- Para el cinturón de seguridad de tres puntos de anclaje anterior
- Con detonador 1 del pretensor del cinturón del lado del conductor
-N153- y unidad de control del pretensor del cinturón anterior izquierdo
-J854-
- Cuadro general de montaje
- Desmontar y montar
13 - Herraje terminal del cinturón anterior
- Cuadro general de montaje
- Desmontar y montar
14 - Cierre del cinturón posterior
- Cuadro general de montaje
- Desmontar y montar

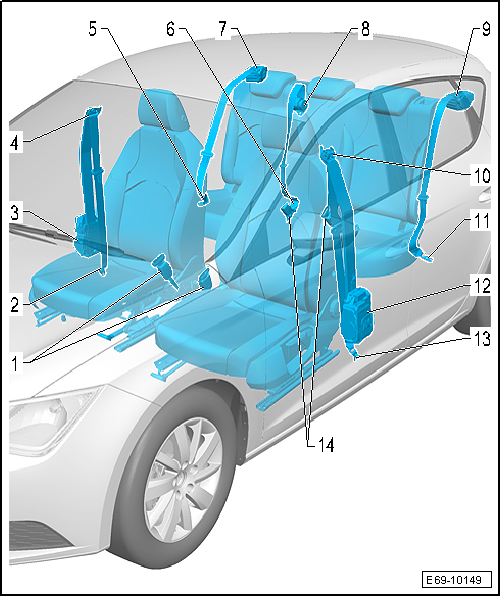

Cuadro de ubicaciones - Cinturones de seguridad
y puntos de anclaje, modelo 4 puertas y ST
![Cinturones de seguridad](images/books/632/11/E69-10149.png)
1 - Cierre de cinturón anterior
- Cuadro general de montaje
- Desmontar y montar
2 - Herraje terminal del cinturón anterior
- Cuadro general de montaje
- Desmontar y montar
3 - Enrollador automático del cinturón
- para el cinturón de seguridad de tres puntos de anclaje anterior
- Con detonador 1 del pretensor del cinturón del lado del acompañante
-N154- y unidad de control del pretensor del cinturón anterior derecho
-J855-
- Cuadro general de montaje
- Desmontar y montar
4 - Herraje de reenvío del cinturón
- Cuadro general de montaje
- Debe asentarse por sí solo en la posición vertical o en la dirección
de uso una vez apretado el tornillo
5 - Herraje final del cinturón posterior lateral
- Cuadro general de montaje, modelo 4 puertas
- Desmontar y montar, modelo 4 puertas
- Cuadro general de montaje, modelo ST
- Desmontar y montar, modelo ST
6 - Herraje final del cinturón posterior central
- Cuadro general de montaje
- Desmontar y montar
7 - Enrollador automático del cinturón
- Para cinturón de seguridad posterior lateral de tres puntos de
anclaje
- Cuadro general de montaje, modelo 4 puertas
- Desmontar y montar, modelo 4 puertas
- Cuadro general de montaje, modelo ST
- Desmontar y montar, modelo ST
8 - Enrollador automático del cinturón
- Para cinturón de seguridad de tres puntos de anclaje en plaza
central posterior
- Cuadro general de montaje
- Desmontar y montar
9 - Enrollador automático del cinturón
- Para cinturón de seguridad posterior lateral de tres puntos de
anclaje
- Cuadro general de montaje, modelo 4 puertas
- Desmontar y montar, modelo 4 puertas
- Cuadro general de montaje, modelo ST
- Desmontar y montar, modelo ST
10 - Herraje de reenvío del cinturón
- Cuadro general de montaje
- Debe asentarse por sí solo en la posición vertical o en la dirección
de uso una vez apretado el tornillo
11 - Herraje final del cinturón posterior lateral
- Cuadro general de montaje, modelo 4 puertas
- Desmontar y montar, modelo 4 puertas
- Cuadro general de montaje, modelo ST
- Desmontar y montar, modelo ST
12 - Enrollador automático del cinturón
- para el cinturón de seguridad de tres puntos de anclaje anterior
- Con detonador 1 del pretensor del cinturón del lado del conductor
-N153- y unidad de control del pretensor del cinturón anterior izquierdo
-J854-
- Cuadro general de montaje
- Desmontar y montar
13 - Herraje terminal del cinturón anterior
- Cuadro general de montaje
- Desmontar y montar
14 - Cierre del cinturón posterior
- Cuadro general de montaje
- Desmontar y montar
