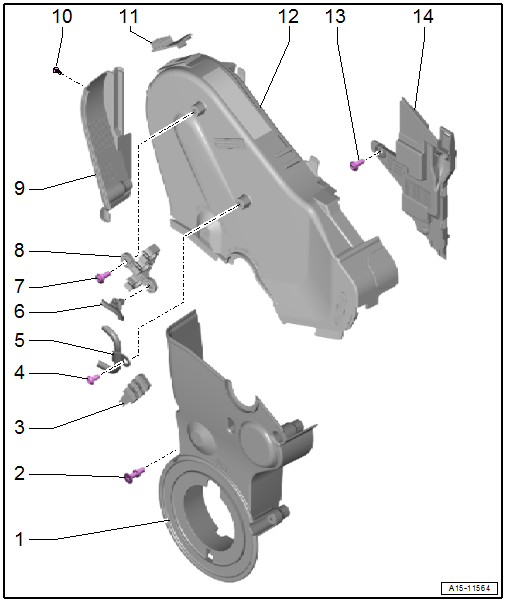

Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Protector de la correa dentada

1 - Elemento protector inferior de la correa dentada
2 - Tornillo
- Con collarín
- Colocado en el protector inferior de la correa dentada de manera que
no se pueda perder
- 12 Nm
3 - Soporte
- Para tuberías de líquido refrigerante
4 - Tornillo
5 - Tubo rígido
- Va al sensor de presión diferencial -G505-
6 - Clip
7 - Tornillo
8 - Soporte
- Para tuberías de líquido refrigerante y tubería de SCR
9 - Chapa calorífuga
10 - Tornillo
11 - Soporte
12 - Elemento protector superior de la correa dentada
13 - Tornillo
- Colocar con agente fijador de roscas
- 12 Nm
14 - Elemento protector trasero de la correa dentada
- Para el desmontaje hay que desmontar la bomba del líquido refrigerante

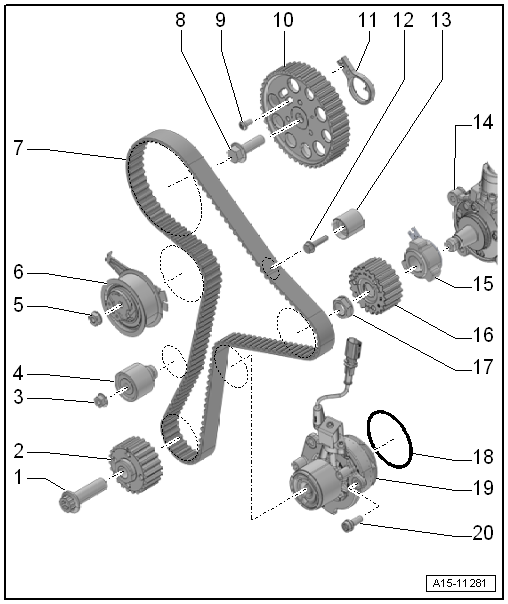

Cuadro de montaje - Correa dentada

1 - Tornillo
- Sustituir después del desmontaje
- Aflojar y apretar con el útil de retención -3415-
- No aplicar aceite adicional a la rosca ni al collar
- 180 Nm +135º (el ángulo de reapriete goniométrico se puede generar
en varias pasadas, p. ej. 90º + 45º)
2 - Piñón para correa dentada del cigüeñal
- No debe haber aceite en la superficie de apoyo entre la rueda de
correa dentada y el cigüeñal
- Tiene sólo una posición de montaje
3 - Tuerca
4 - Rodillo de estabilización
5 - Tuerca
- Sustituir después del desmontaje
- 20 Nm +45º
6 - Rodillo tensor
7 - Correa dentada
- Antes del desmontaje, hay que marcar el sentido de giro con tiza o
un rotulador
- Verificar el desgaste
- Desmontar
- Montar (ajustar los tiempos de distribución)
8 - Tornillo
- Para aflojar y apretar hay que utilizar el útil de retención
-T10172- con los adaptadores -T10172/11-
- No aplicar aceite adicional a la rosca ni al collar
- 100 Nm
9 - Tornillo de fijación
10 - Rueda de correa dentada del árbol de levas
- En la superficie de contacto entre el piñón de la correa dentada y
el árbol de levas no debe haber aceite
11 - Elemento de arrastre para el árbol de levas
12 - Tornillo
13 - Rodillo de estabilización
14 - Bomba de alta presión
15 - Cubo para bomba de alta presión
- Cuadro de montaje
- En la superficie de contacto entre el cubo y el piñón de la correa
dentada no debe haber aceite
16 - Rueda de correa dentada - bomba de alta presión
- Cuadro de montaje
- En la superficie de contacto entre el cubo y el piñón de la correa
dentada no debe haber aceite
17 - Tuerca
- No aplicar aceite adicional a la rosca ni al collar
- Par de apriete
18 - Anillo toroidal
- Sustituir después del desmontaje
- Humedecer con líquido refrigerante
19 - Bomba del líquido refrigerante
20 - Tornillo
