Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Grupo motriz del compresor de climatización

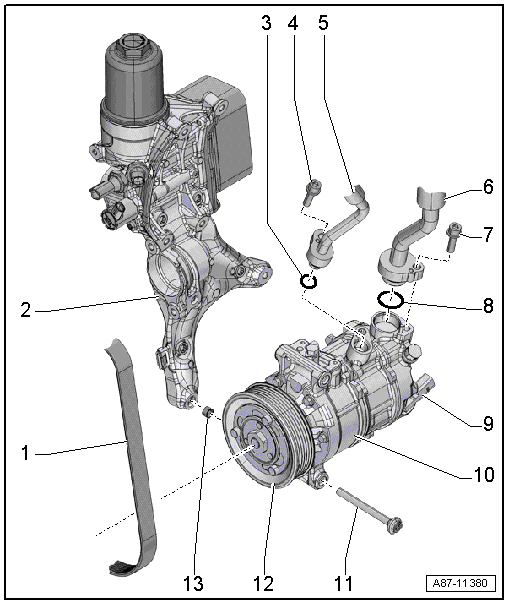

Compresor de climatización

  1. Correa poli-V
    • Desmontar y montar
    • Marcar el sentido de giro, montar por el lado correcto
  2. Soporte para grupos auxiliares
    • Desmontar y montar
  3. Junta toroidal
    • Sustituir; versión
    • Humedecer con aceite para máquinas frigoríficas antes del montaje
  4. Tornillo
    • Par de apriete
  5. Tubería de agente frigorífico lado de alta presión
  6. Tubería de agente frigorífico lado de baja presión
  7. Tornillo
    • Par de apriete
  8. Junta toroidal
    • Sustituir; versión
    • Humedecer con aceite para máquinas frigoríficas antes del montaje
  9. Válvula reguladora del compresor del aire acondicionado -N280-
  10. Compresor para aire acondicionado
    • Diferentes versiones
    • Desmontar y montar la tubería de agente frigorífico
    • Desmontar y montar del soporte
    • Desmontar y montar
  11. Tornillo
    • 3 unidades
    • 25 Nm
  12. Polea con protección contra sobrecarga
    • Diferentes versiones
    • Cuadro de montaje
  13. Casquillos de ajuste
    • 2 unidades

Cuadro de montaje - Polea

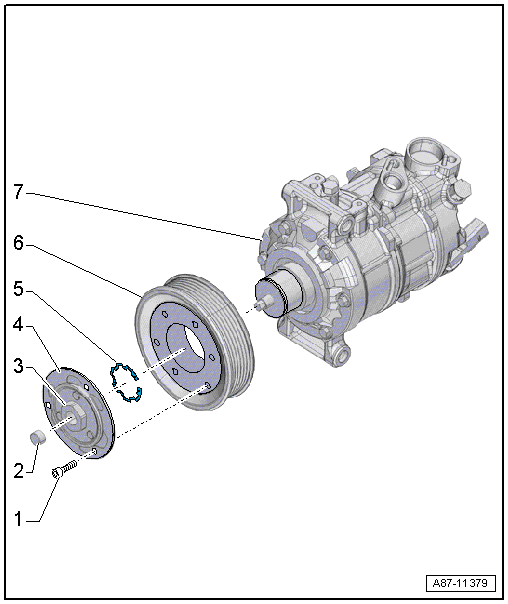

Polea: cuadro de montaje, compresor del climatizador marca Denso

Compresor de climatización

  1. Tornillo
    • 3 unidades
    • 4,5 Nm
  2. Caperuza de cierre
  3. Tuerca
    • 25 Nm
  4. Disco de arrastre
    • La protección contra sobrecarga actúa si el par es excesivo (p. ej. si el compresor de climatización se mueve con dificultad) y la polea se mueve libremente sin accionar el compresor de climatización.
  5. Anillo de seguridad
    • Sustituir
    • Montar por el lado correcto (lado plano orientado hacia el compresor)
  6. Polea
    • Diferentes versiones
    • Desmontar y montar
  7. Compresor para aire acondicionado
    • Limpiar el eje de accionamiento para el compresor de climatización antes de colocar la polea

Polea: cuadro de montaje, compresor del climatizador marca Sanden

Compresor de climatización

  1. Tuerca
    • 25 Nm
  Aviso

Para proteger la rosca del árbol primario del compresor de climatización, éste va cubierto adicionalmente con una caperuza de plástico (la caperuza de plástico no aparece en la ilustración).

- Para soltar y apretar la tuerca hexagonal hay que retener la polea con una llave corriente de cinta abrazadora para filtros de aceite.

- Limpiar la rosca de la tuerca (p. ej. con una herramienta roscada), que estaba atornillada al agente fijador. De lo contrario, existe riesgo de que el árbol primario se rompa ante un nuevo desmontaje.

- Limpiar la rosca del árbol primario del compresor con un cepillo de alambre.

- Colocar la tuerca con un agente fijador.

  1. Tornillo
    • 12 Nm

- Para soltar y apretar los tornillos hay que retener la polea con una llave corriente de cinta abrazadora para filtros de aceite.

- Los taladros roscados en los que había tornillos autoblocantes o tornillos con agente fijador de roscas, deben limpiarse previamente (p.ej., con un macho de roscar). De lo contrario, los tornillos podrían romperse al desenroscarlos de nuevo.

- Limpiar con un cepillo metálico la rosca de tornillos enroscados con producto sellador. Colocar a continuación los tornillos con agente fijador.

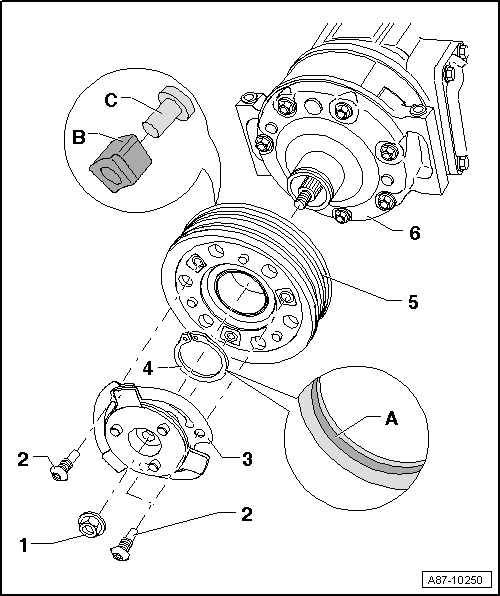

  1. Disco de arrastre
    • Con protección contra sobrecarga (fijación de los elementos elásticos); ésta actúa si el par es excesivo (p. ej. si el compresor de climatización se mueve con dificultad) y la polea se mueve libremente sin accionar el compresor de climatización
    • Los elementos elásticos del disco de arrastre amortiguan las vibraciones y los ruidos
  2. Anillo de seguridad
    • Montar en el lado correcto; el rebaje de introducción -A- mira en sentido opuesto al compresor de climatización (la parte plana mira hacia el compresor).
  3. Polea
    • Con los elementos de goma -B- y las placas roscadas -C- para desacoplar la polea del eje de accionamiento para el compresor de climatización; amortigua vibraciones y ruidos
  Aviso
  • En función de la versión, las placas roscadas también pueden estar unidas por medio de un anillo.
  • En vehículos para "países fríos" (p. ej. centro y norte de Europa) pueden ir montados compresores del climatizador de carrera más pequeña. En estos compresores del climatizador la polea varía un poco de la versión aquí representada (los elementos de goma -B- p. ej. no existen).
  1. Compresor para aire acondicionado
    • Limpiar el árbol primario del compresor de climatización antes de colocar la polea
