Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Árbol secundario

Cuadro de montaje - Árbol secundario de la 1ª hasta la 4ª marcha

  Aviso
  • Antes de montar los anillos interiores/cojinetes de rodillos cónicos y los cuerpos de los sincronizadores hay que calentarlos hasta aprox. 100 ºC con el calentador inductivo -VAS 6414-. Utilizar para ello guantes de protección.
  • En las cajas de cambios con medidas de refuerzo (cambio manual 0FB), en vez de las arandelas de ataque y el anillo de sujeción va montado un manguito con collar. El árbol secundario de la 1ª hasta la 4ª marcha, el piñón móvil de la 4ª marcha y el cojinete de agujas del piñón móvil de la 4ª marcha han sido adaptados Consultar el → Catálogo electrónico de piezas de recambio (ETKA) para asignar estos componentes.
  • Si se sustituye el árbol secundario o los cojinetes de rodillos cónicos, habrá que realizar un ajuste del árbol secundario.
  • Sustituir conjuntamente los dos cojinetes de rodillos cónicos.

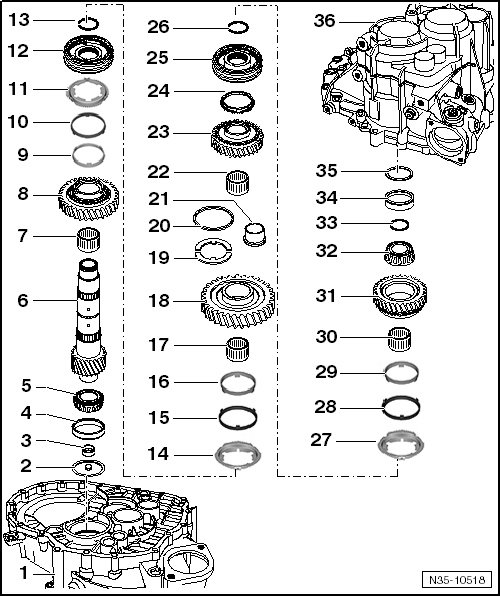

Cuadro de montaje - Árbol secundario

1 - Carcasa del embrague

2 - Arandela de desviación de aceite

3 - Arandela de platillo

  • Extraer
  • Encajar

4 - Anillo exterior del cojinete de rodillos cónicos

  • Extraer
  • Encajar

5 - Conjunto de anillo interior y cojinete de rodillos cónicos

  • Desencajar
  • Encajar

6 - Árbol secundario

  • De la 1ª hasta la 4ª marcha
  • Tener en cuenta las diferentes versiones
  • Asignar en función de las letras distintivas del cambio
  • Ajustar

7 - Cojinete de agujas

  • De la 2ª marcha

8 - Piñón móvil de la 2ª marcha

9 - Anillo interior de la 2ª marcha

  • Sustituirlo si presenta señales de desgaste
  • Posición de montaje

10 - Anillo exterior de la 2ª marcha

  • Comprobar que la superficie de fricción interior no esté desgastada
  • Comprobar que la superficie de fricción exterior no esté desgastada
  • Posición de montaje

11 - Anillo sincronizador de la 2ª marcha

  • Comprobar que la superficie de deslizamiento interior no presente acanaladuras o señales radiales por roce
  • Posición de montaje

12 - Conjunto de desplazable y cuerpo del sincronizador de la 1ª y 2ª marcha

  • Desencajarlo junto con el piñón móvil de la 2ª marcha después de desmontar el anillo de seguridad
  • Desarmar
  • Ensamblar el conjunto de desplazable y cuerpo del sincronizador y
  • Posición de montaje
  • Encajar

13 - Anillo de seguridad

14 - Anillo sincronizador de la 1ª marcha

  • Comprobar que la superficie de deslizamiento interior no presente acanaladuras o señales radiales por roce
  • Posición de montaje

15 - Anillo exterior de la 1ª marcha

  • Comprobar que la superficie de fricción interior no esté desgastada
  • Comprobar que la superficie de fricción exterior no esté desgastada
  • Posición de montaje

16 - Anillo interior de la 1ª marcha

  • Sustituirlo si presenta señales de desgaste
  • Posición de montaje

17 - Cojinete de agujas

  • De la 1ª marcha

18 - Piñón móvil de la 1ª marcha

  • Colocar en el árbol secundario

19 - Arandela de ataque

  • Para la 1ª y la 4ª marcha
  • 2 unidades
  • Introducir la pestaña de la arandela de ataque en el orificio del árbol secundario
  • No se monta en las cajas de cambios con medidas de refuerzo

20 - Anillo de sujeción

  • Mantiene las arandelas de ataque de la 1ª y la 4ª marcha en su posición sobre el árbol secundario
  • No se monta en las cajas de cambios con medidas de refuerzo

21 - Manguito con collar

  • Para el cojinete de agujas de la 4ª marcha
  • Sólo va montada en las cajas de cambios con medidas de refuerzo
  • Asignar en función de las letras distintivas del cambio

22 - Cojinete de agujas

  • De la 4ª marcha
  • Tener en cuenta las diferentes versiones
  • Asignar en función de las letras distintivas del cambio

23 - Piñón móvil de la 4ª marcha

  • Tener en cuenta las diferentes versiones
  • Asignar en función de las letras distintivas del cambio

24 - Anillo sincronizador de la 4ª marcha

  • De latón o de chapa de acero
  • Comprobar que no esté desgastado

25 - Conjunto de desplazable y cuerpo del sincronizador de la 3ª y 4ª marcha

  • Desencajar junto con el piñón móvil de la 4ª marcha después de desmontar el anillo de seguridad
  • Desarmar
  • Ensamblar el conjunto de desplazable y cuerpo del sincronizador y
  • Posición de montaje del conjunto de desplazable y cuerpo del sincronizador
  • Encajar

26 - Anillo de seguridad

27 - Anillo sincronizador de la 3ª marcha

  • Comprobar que la superficie de deslizamiento interior no presente acanaladuras o señales radiales por roce
  • Posición de montaje

28 - Anillo exterior de la 3ª marcha

  • Comprobar que la superficie de fricción interior no esté desgastada
  • Comprobar que la superficie de fricción exterior no esté desgastada
  • Posición de montaje

29 - Anillo interior de la 3ª marcha

  • Sustituirlo si presenta señales de desgaste
  • Posición de montaje

30 - Cojinete de agujas

  • De la 3ª marcha

31 - Piñón móvil de la 3ª marcha

  • Colocar en el árbol secundario

32 - Conjunto de anillo interior y cojinete de rodillos cónicos

  • Desencajar
  • Encajar

33 - Anillo de seguridad

  • Volver a determinar siempre que se sustituya el conjunto de anillo interior y cojinete de rodillos cónicos y el árbol secundario

34 - Anillo exterior del cojinete de rodillos cónicos

  • Extraer
  • Encajar

35 - Arandela de ajuste

  • Determinar el grosor

36 - Carcasa del cambio

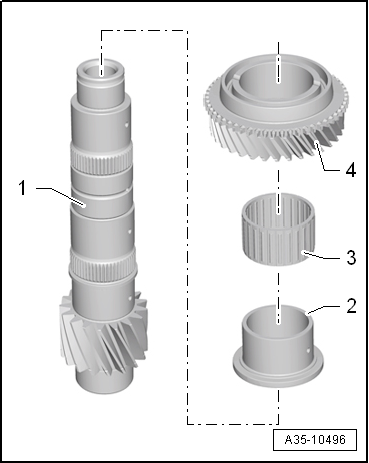

Medidas de refuerzo en el cambio manual 0FB en la zona del piñón móvil de la 4ª marcha

Afectan a los siguientes componentes:

1 - Árbol secundario

Características distintivas

2 - Manguito con collar

Características distintivas

3 - Cojinete de agujas de la 4ª marcha

Características distintivas

4 - Piñón móvil de la 4ª marcha

Características distintivas

  Aviso
  • En ningún caso se deberán combinar componentes de cajas de cambios que lleven la 4ª marcha reforzada con componentes de cajas de cambios que no la lleven reforzada.
  • Desmontaje y montaje de los componentes modificados.

A35-10496

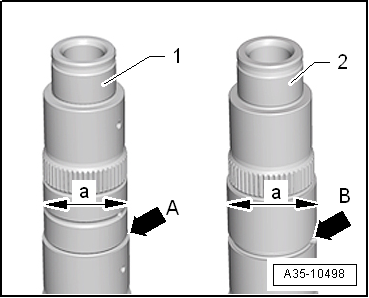

Diferenciación de los árboles secundarios

A35-10498

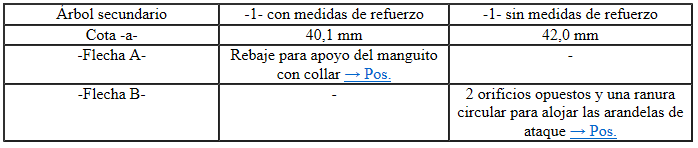

Diferenciación de los árboles secundarios

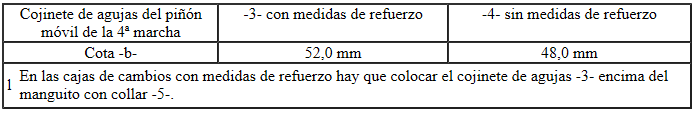

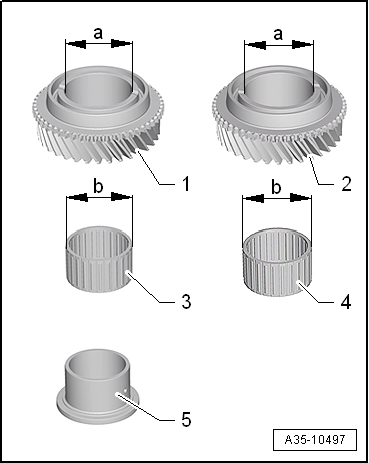

Diferenciación de los cojinetes de agujas y de los piñones móviles de la 4ª marcha

A35-10497

Diferenciación de los cojinetes de agujas y de los piñones móviles de la 4ª marcha

Diferenciación de los cojinetes de agujas y de los piñones móviles de la 4ª marcha

Cuadro de montaje - Árbol secundario de la 5ª/6ª y marcha atrás

  Aviso
  • Antes de montar los anillos interiores/cojinetes de rodillos cónicos y los cuerpos de los sincronizadores hay que calentarlos hasta aprox. 100 ºC con el calentador inductivo -VAS 6414-. Utilizar para ello guantes de protección.
  • Si se sustituye el árbol secundario o los cojinetes de rodillos cónicos, habrá que realizar un ajuste del árbol secundario.
  • Sustituir conjuntamente los dos cojinetes de rodillos cónicos.

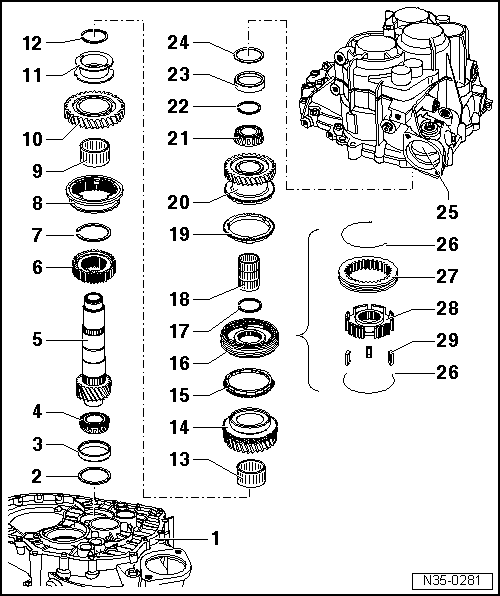

Cuadro de montaje - Árbol secundario de la 5ª/6ª y marcha atrás

1 - Carcasa del embrague

2 - Arandela

  • Siempre de 0,65 mm de grosor

3 - Anillo exterior del cojinete de rodillos cónicos

  • Extraer
  • Encajar

4 - Conjunto de anillo interior y cojinete de rodillos cónicos

  • Desencajar
  • Encajar

5 - Árbol secundario

  • De la 5ª/6ª y marcha atrás
  • Ajustar

6 - Cuerpo del sincronizador de la marcha atrás

  • Desencajar
  • Posición de montaje
  • Encajar

7 - Anillo de seguridad

8 - Desplazable de la marcha atrás

  • Con anillo sincronizador

9 - Cojinete de agujas

  • Para el piñón móvil de la marcha atrás

10 - Piñón móvil de la marcha atrás

11 - Casquillo

  • Desencajar junto con el piñón móvil de la marcha atrás
  • Posición de montaje: el collar ancho del casquillo deberá quedar mirando hacia el piñón móvil de la marcha atrás
  • Encajar

12 - Anillo de seguridad

13 - Cojinete de agujas

  • De la 6ª marcha

14 - Piñón móvil de la 6ª marcha

15 - Anillo sincronizador de la 6ª marcha

  • De latón o de chapa de acero
  • Comprobar que no esté desgastado

16 - Conjunto de desplazable y cuerpo del sincronizador de la 5ª y 6ª marcha

  • Desencajarlo junto con el piñón móvil de la 6ª marcha después de desmontar el anillo de seguridad
  • Desarmar
  • Armar el conjunto de desplazable y cuerpo del sincronizador
  • Encajar

17 - Anillo de seguridad

18 - Cojinete de agujas

  • De la 5ª marcha

19 - Anillo sincronizador de la 5ª marcha

  • De latón o de chapa de acero
  • Comprobar que no esté desgastado

20 - Piñón móvil de la 5ª marcha

21 - Conjunto de anillo interior y cojinete de rodillos cónicos

  • Desencajar
  • Encajar

22 - Anillo de seguridad

  • Volver a determinar siempre que se cambie el cojinete de rodillos cilíndricos y el árbol secundario

23 - Anillo exterior del cojinete de rodillos cónicos

  • Extraer
  • Encajar

24 - Arandela de ajuste

  • Determinar el grosor

25 - Carcasa del cambio

26 - Anillo elástico

  • Posición de montaje

27 - Desplazable

28 - Cuerpo del sincronizador

29 - Pieza de bloqueo

  • 3 unidades
  • Posición de montaje
