Seat Leon (2013-2020) Manual de Taller: Árbol secundario: ajustar

Árbol secundario de la 1ª hasta la 4ª marcha: ajustar

Árbol secundario: ajustar

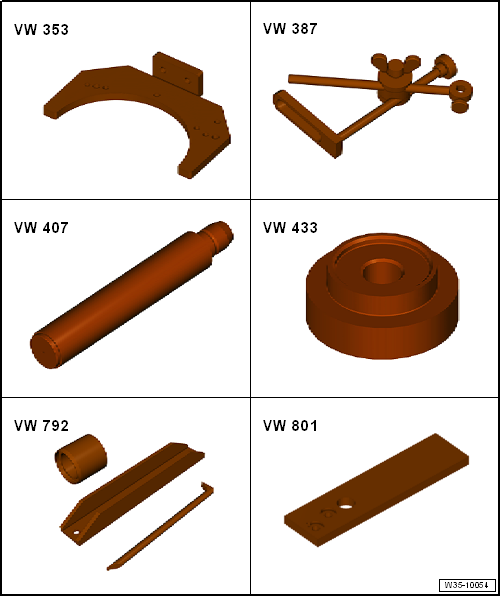

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Caballete de sujeción -VW 313-
  • Conjunto soporte para cambios -VW 353-
  • Soporte universal para comparador -VW 387-
  • Embutidor de prensa -VW 407-
  • Útil de presión -VW 433-
  • Útil de montaje -VW 792-
  • Placa de sujeción -VW 801-

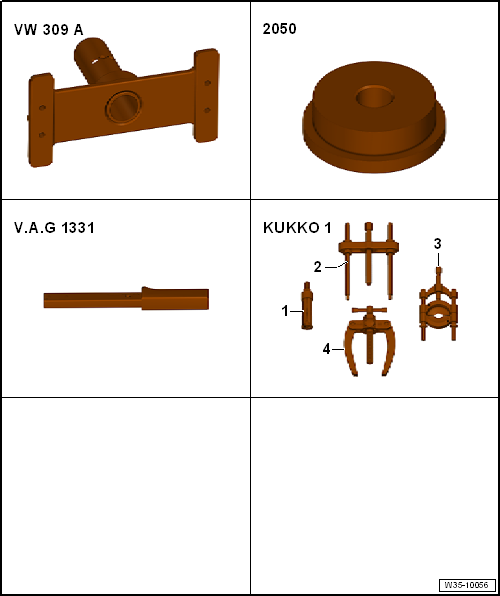

Árbol secundario: ajustar

  • Placa de sujeción -VW 309-
  • Útil de presión -2050-
  • Llave dinamométrica -V.A.G 1331-
  • -1-Extractor de interiores -Kukko 21/7-
  • -4-Contraapoyo -Kukko 22/2-

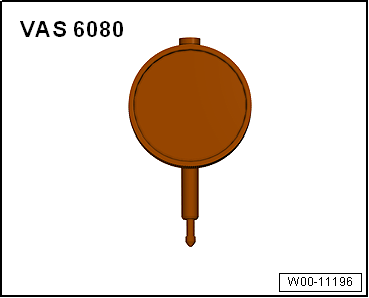

  • Comparador -VAS 6080-

(Determinar el grosor de la arandela de ajuste para el árbol secundario)

El árbol secundario se deberá volver a ajustar siempre que se cambie alguno de estos componentes:

  • Carcasa del cambio
  • Carcasa del embrague
  • Árbol secundario de la 1ª hasta la 4ª marcha o
  • Cojinetes de rodillos cónicos del árbol secundario

Cuadro de ajustes

Condiciones:

  • Las superficies de sellado de las carcasas del embrague y del cambio deberán estar libres de producto de sellado.
  • Para la medición sólo se deberá montar el árbol secundario que se vaya a medir.

W00-11196

- Encajar el anillo exterior del cojinete de rodillos cónicos en la carcasa del cambio con una arandela de ajuste de 1,70 mm de grosor. Apoyar la carcasa del cambio colocando el útil de presión -2050- directamente debajo del alojamiento del cojinete.

- Introducir el árbol secundario de la 1ª hasta la 4ª marcha completo en la carcasa del embrague.

N35-0239

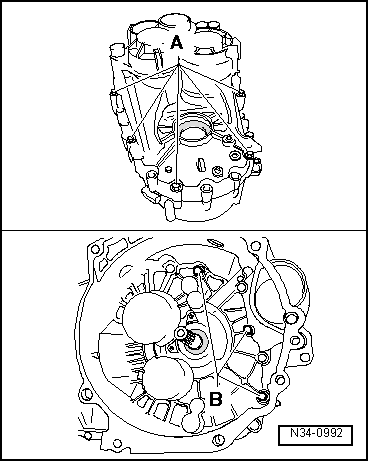

- Colocar encima la carcasa del cambio y apretar los tornillos -A- y -B- en cruz.

N34-0992

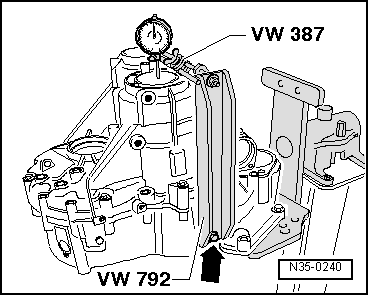

- Montar las herramientas de medición y fijarlas a la carcasa del embrague con el tornillo -flecha-.

- Poner el comparador a "0" (gama de medición 3 mm) con una tensión previa de 1 mm.

- Soltar en cruz los tornillos que fijan la carcasa del cambio a la del embrague hasta que se pueda levantar la carcasa del cambio y el árbol secundario.

- Leer el valor que indica el comparador y anotarlo (en el ejemplo: 0,14 mm).

  Aviso
  • Si al soltar los tornillos que fijan la carcasa del embrague a la del cambio no se indica ningún valor de medición:
  • En lugar de la arandela de ajuste de 1,70 mm, montar la arandela de ajuste de 1,95 mm o, dado el caso , la arandela de ajuste de 2,20 mm para efectuar la medición.
  • Consultar el → Catálogo electrónico de piezas de recambio (ETKA) para asignar las arandelas de ajuste.

Determinar la arandela de ajuste

La tensión previa prescrita para el cojinete se calcula del siguiente modo:

A la arandela de ajuste que se ha colocado (1,70 mm) se le resta el valor medido (0,14 mm).

Se añade un valor constante de presión (0,20 mm).

Ejemplo:

N35-0240

- Determinar el grosor de la arandela de ajuste guiándose por la tabla.

- Retirar la carcasa del cambio y extraer de la misma el anillo exterior del cojinete de rodillos cónicos.

A - Contraapoyo, p. ej. -Kukko 22/2-

B - Extractor de interiores 46 ... 58 mm, p. ej. -Kukko 21/7-

- Sacar de la carcasa del cambio la arandela de ajuste que se había colocado (de 1,70 mm de grosor).

Tabla de arandelas de ajuste

N35-0332

La existencia de diferentes tolerancias permite calibrar con exactitud el grosor necesario de la arandela.

- Consultar el número de referencia de la arandela de ajuste en el → Catálogo electrónico de piezas de recambio (ETKA).

- Encajar el anillo exterior del cojinete de rodillos cónicos con la arandela de ajuste necesaria (en el ejemplo, de 1,75 mm). Apoyar la carcasa del cambio colocando el útil de presión -2050- directamente debajo del alojamiento del cojinete.

Efectuar una medición de control.

  • Ya se ha montado la arandela de ajuste necesaria.

N35-0239

- Montar las herramientas de medición y fijarlas a la carcasa del embrague con el tornillo -flecha-.

- Poner el comparador a "0" (gama de medición 3 mm) con una tensión previa de 1 mm.

- Soltar en cruz los tornillos que fijan la carcasa del cambio a la del embrague hasta que se pueda levantar la carcasa del cambio y el árbol secundario.

- Si se ha seleccionado la arandela de ajuste correcta, el comparador deberá indicar ahora un valor de entre 0,15 mm y 0,25 mm.

Pares de apriete

  • Carcasa del cambio a la carcasa del embrague

N35-0240

Árbol secundario de la 5ª/6ª y marcha atrás: ajustar

Árbol secundario

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Caballete de sujeción -VW 313-
  • Conjunto soporte para cambios -VW 353-
  • Soporte universal para comparador -VW 387-
  • Embutidor de prensa -VW 407-
  • Útil de presión -VW 433-
  • Útil de montaje -VW 792-
  • Placa de sujeción -VW 801-

Árbol secundario

  • Placa de sujeción -VW 309-
  • Útil de presión -2050-
  • Llave dinamométrica -V.A.G 1331-
  • -1-Extractor de interiores -Kukko 21/7-
  • -4-Contraapoyo -Kukko 22/2-
  • Comparador -VAS 6080-

El árbol secundario se deberá volver a ajustar siempre que se cambie alguno de estos componentes:

  • Carcasa del cambio
  • Carcasa del embrague
  • Árbol secundario de la 5ª/6ª y marcha atrás o
  • Cojinetes de rodillos cónicos del árbol secundario

Condiciones:

  • Las superficies de sellado de las carcasas del embrague y del cambio deberán estar libres de producto de sellado.
  • Para la medición sólo se deberá montar el árbol secundario que se vaya a medir.

W00-11196

- Encajar el anillo exterior del cojinete de rodillos cónicos en la carcasa del cambio con una arandela de ajuste de 1,70 mm de grosor. Apoyar la carcasa del cambio colocando el útil de presión -2050- directamente debajo del alojamiento del cojinete.

- Introducir en la carcasa del embrague el árbol secundario de la 5ª/6ª y marcha atrás completo.

N35-0255

- Colocar encima la carcasa del cambio y apretar los tornillos -A- y -B- en cruz.

N34-0992

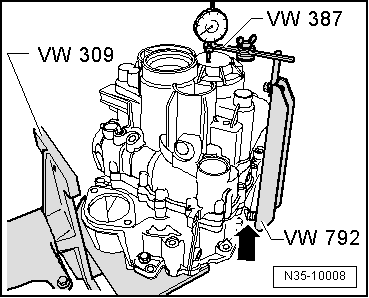

- Montar las herramientas de medición en la carcasa del embrague.

Si hay bordes sobresalientes en la carcasa:

- Colocar arandelas que sumen en total 8 mm debajo del útil de montaje -VW 792--flecha-.

- Poner el comparador a "0" (gama de medición 3 mm) con una tensión previa de 1 mm.

- Soltar en cruz los tornillos que fijan la carcasa del cambio a la del embrague hasta que se pueda levantar la carcasa del cambio y el árbol secundario.

- Leer el valor que indica el comparador y anotarlo (en el ejemplo: 0,25 mm).

  Aviso
  • Si al soltar los tornillos que fijan la carcasa del embrague a la del cambio no se indica ningún valor de medición:
  • En lugar de la arandela de ajuste de 1,70 mm, montar la arandela de ajuste de 1,95 mm o, dado el caso , la arandela de ajuste de 2,20 mm para efectuar la medición.
  • Consultar el → Catálogo electrónico de piezas de recambio (ETKA) para asignar las arandelas de ajuste.

Determinar la arandela de ajuste

La tensión previa prescrita para el cojinete se calcula del siguiente modo:

A la arandela de ajuste que se ha colocado (1,70 mm) se le resta el valor medido (0,25 mm).

Se añade un valor constante de presión (0,20 mm).

Ejemplo:

N35-10008

- Determinar el grosor de la arandela de ajuste guiándose por la tabla.

- Retirar la carcasa del cambio y extraer de la misma el anillo exterior del cojinete de rodillos cónicos.

A - Contraapoyo, p. ej. -Kukko 22/2-

B - Extractor de interiores 46 ... 58 mm, p. ej. -Kukko 21/7-

- Sacar de la carcasa del cambio la arandela de ajuste que se había colocado (de 1,70 mm de grosor).

Tabla de arandelas de ajuste

N35-0333

- Números de referencia → Catálogo electrónico de piezas de recambio (ETKA).

La existencia de diferentes tolerancias permite calibrar con exactitud el grosor necesario de la arandela.

- Encajar el anillo exterior del cojinete de rodillos cónicos con la arandela de ajuste necesaria (en el ejemplo, de 1,65 mm). Apoyar la carcasa del cambio colocando el útil de presión -2050- directamente debajo del alojamiento del cojinete.

Efectuar una medición de control.

  • Ya se ha montado la arandela de ajuste necesaria.

N35-0255

- Montar las herramientas de medición en la carcasa del embrague.

Si hay bordes sobresalientes en la carcasa:

- Colocar arandelas que sumen en total 8 mm debajo del útil de montaje -VW 792--flecha-.

- Poner el comparador a "0" (gama de medición 3 mm) con una tensión previa de 1 mm.

- Soltar en cruz los tornillos que fijan la carcasa del cambio a la del embrague hasta que se pueda levantar la carcasa del cambio y el árbol secundario.

- Si se ha seleccionado la arandela de ajuste correcta, el comparador deberá indicar ahora un valor de entre 0,15 mm y 0,25 mm.

Pares de apriete

  • Carcasa del cambio a la carcasa del embrague

N35-10008
