Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Freno delanteros

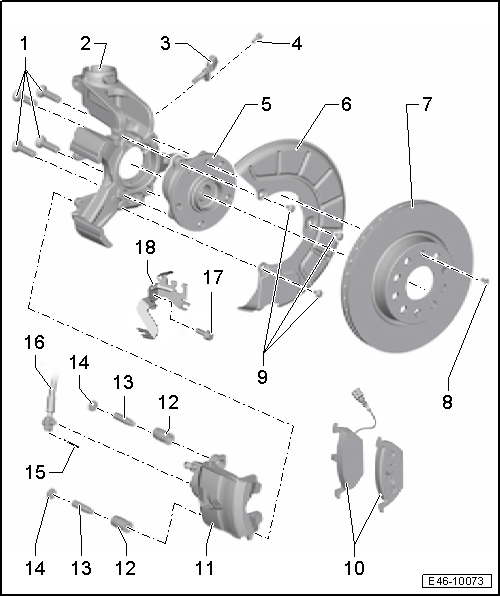

Cuadro de montaje - Freno delanteros, pinza de freno FS III

Cuadro de montaje - Freno delanteros, pinza de freno FS III

1 - Tornillo

  • 70 Nm + 90º
  • Sustituir
  • 4 unidades

2 - Mangueta

  • Con portafrenos integrado

3 - Sensor de revoluciones delantero

  • Antes de insertar el sensor hay que limpiar la superficie interior del taladro y aplicarle pasta para tornillos calientes -G 052 112 A3-

4 - Tornillo

  • 8 Nm

5 - Cojinete de rueda/conjunto de cojinete de rueda

  • El anillo sensor del ABS está montado en el cojinete de rueda

6 - Chapa aislante del freno

7 - Disco de freno

  • Ventilación interna, Ø 276 mm
  • Espesor de 24 mm
  • Sustituir siempre por ejes

8 - Tornillo

  • 4 Nm

9 - Tornillo

  • 12 Nm
  • Sustituir

10 - Pastillas de freno

  • Con indicador del desgaste de las pastillas de freno
  • Comprobar el grosor
  • Sustituir siempre por ejes

11 - Pinza de freno

  • Para sustituir la pastilla de freno no desenroscar el latiguillo

12 - Casquillo cojinete

13 - Perno guía

  • 30 Nm

14 - Capuchón

  • Retirar

15 - Casquillo de apriete

16 - Tubo flexible de freno con tubuladura anular y tornillo hueco

  • Observar la correcta posición de montaje
  • 35 Nm

17 - Tornillo

  • 8 Nm

18 - Soporte

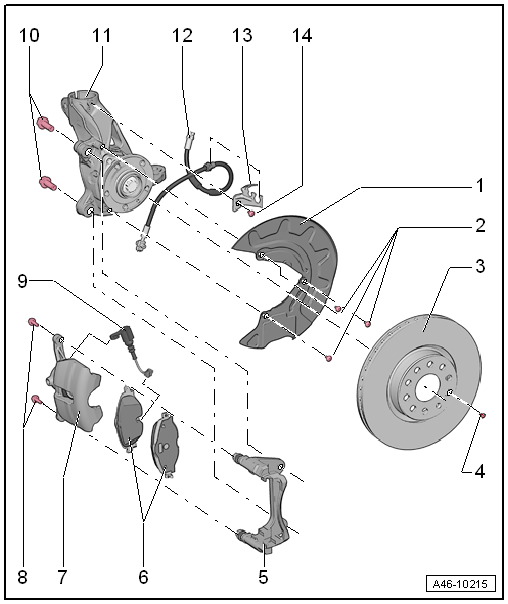

Cuadro de montaje - Freno delanteros, pinza de freno FN III

Cuadro de montaje - Freno delanteros, pinza de freno FN III

1 - Chapa aislante del freno

2 - Tornillo

  • 12 Nm
  • Sustituir

3 - Disco del freno

  • Ventilación interna, Ø 288 mm
  • Espesor de 25 mm
  • Sustituir siempre por ejes

4 - Tornillo

  • 4 Nm

5 - Portafreno

  • Atornillar a la mangueta

6 - Pastillas de freno

  • Con indicador del desgaste de las pastillas de freno
  • Comprobar el grosor
  • Sustituir siempre por ejes

7 - Pinza del freno

  • Para sustituir la pastilla de freno no desenroscar el latiguillo

8 - Perno guía

  • Sustituir
  • 35 Nm

9 - Cable para desgaste de las pastillas de los frenos

  • Sólo se monta delante a la derecha

10 - Tornillo

  • Portafreno a la mangueta
  • Sustituir
  • 200 Nm

11 - Mangueta

  • Atornillar el portafreno

12 - Tubo flexible de freno con tubuladura anular y tornillo hueco

  • Observar la correcta posición de montaje
  • 35 Nm

13 - Soporte

14 - Tornillo

  • 8 Nm

Posición de montaje de las pastillas de freno:

  Aviso

Asegurarse de que las pastillas de freno se monten en la posición correcta. Si en la placa dorsal hay una flecha, ésta debe indicar en la dirección de giro hacia delante del disco de freno.

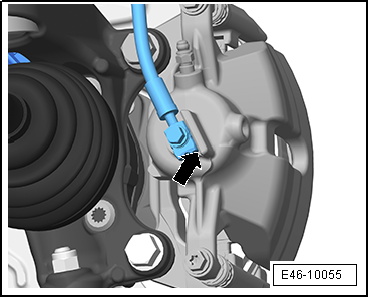

Posición de montaje del latiguillo con empalme anular y tornillo hueco:

Asegurarse de que el extremo del empalme anular del latiguillo quede apoyado en el resalte de fijación -flecha-.

E46-10055

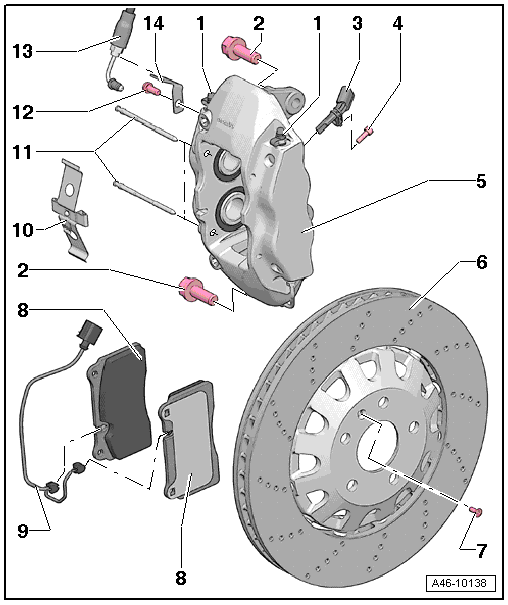

Cuadro de montaje - Freno delanteros, pinza de freno Brembo

Cuadro de montaje - Freno delanteros, pinza de freno Brembo

1 - Tornillo de purga de aire

  • 13 Nm
  Aviso

Purgar la pinza de freno por cada tornillo de purga

2 - Tornillo

  • Desenroscar para desmontar la pinza de freno
  • Sustituir
  • 200 Nm

3 - Sensor de revoluciones delantero

  • Antes de insertar el sensor hay que limpiar la superficie interior del taladro y aplicarle pasta para tornillos calientes -G 052 112 A3-

4 - Tornillo

  • 8 Nm

5 - Pinza del freno

  Aviso

No colgar del latiguillo de freno después de desmontar. Fijar a la carrocería con un alambre adecuado

  • Con dos contrapesos montados en cada pinza de freno

6 - Disco del freno

  • Ventilación interna, Ø 370 mm
  • Espesor de 32 mm
  • Sustituir siempre por ejes

7 - Tornillo

  • Sustituir
  • 4 Nm

8 - Pastillas de freno

  • Con indicador del desgaste de las pastillas de freno
  • Comprobar el grosor
  • Sustituir siempre por ejes

9 - Cable para desgaste de las pastillas de los frenos

  • Sólo se monta en la pinza de freno izquierda

10 - Clip de fijación

  • Observar la correcta posición de montaje
  Aviso

Colocar el cable para desgaste de las pastillas de freno en la grapa de sujeción. Sólo en la pinza de freno izquierda

11 - Pasadores de sujeción de la pastilla de freno

  Aviso

Al desmontar y montar hay que tener en cuenta no arañar ni dañar la pastilla de freno

12 - Tornillo

  • 18 Nm

13 - Tubo flexible del freno

  • Enroscar a la pinza de freno
  • Colocar en el soporte
  • 14 Nm
  Aviso

Comprobar que asiente correctamente en el soporte. Montar sin torceduras

14 - Soporte

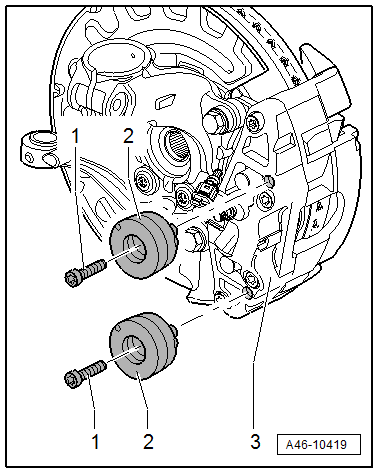

Contrapesos en la pinza de freno delantera

1 - Tornillo

10 Nm

2 - Contrapeso

Dos unidades montadas en cada pinza de freno delantera

3 - Pinza de freno

A46-10419
