Seat Leon (2013-2020) Manual de Taller: Diferencial: ajustar

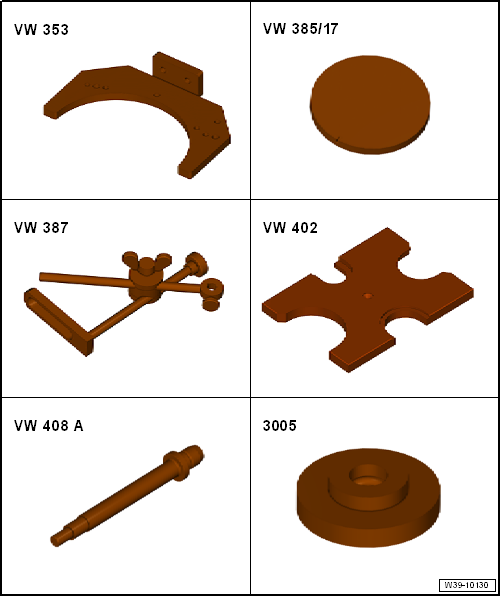

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Conjunto soporte para cambios -VW 353-
• Placa final de medición -VW 385/17-
• Soporte universal para comparador -VW 387-
• Placa de presión -VW 402-
• Embutidor de prensa -VW 408 A-
• Plato de apriete -3005-

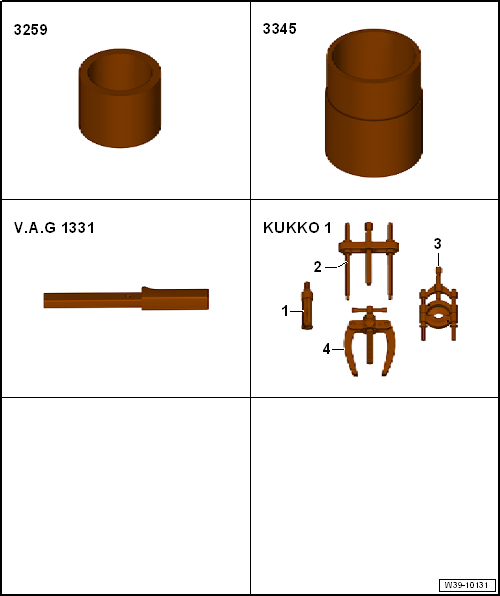

• Tubo -3259-
• Tubo -3345-
• Llave dinamométrica -V.A.G 1331-
• -1-Extractor de interiores -Kukko 21/7-
• -4-Contraapoyo -Kukko 22/2-
• Comparador -VAS 6080-
• Prolongación del comparador de 30 mm

El diferencial se deberá volver a ajustar siempre que se sustituya alguno de los siguientes componentes:

• Carcasa del cambio
• Carcasa del embrague
• Carcasa del diferencial o
• Cojinetes de rodillos cónicos del diferencial

Cuadro de ajustes.

- Encajar el anillo exterior del cojinete de rodillos cónicos, con la arandela, en la carcasa del embrague.

• Fijarse en la posición de montaje de la arandela.
• El rebaje del diámetro interior deberá mirar hacia el retén de la carcasa del embrague.

- Encajar el anillo exterior del cojinete de rodillos cónicos, sin arandela de ajuste, en la carcasa del cambio.

- Colocar el diferencial en la carcasa del embrague.

- Colocar encima la carcasa del cambio y apretar 5 tornillos.

- Presionar el diferencial hacia la carcasa del embrague y girarlo 8 veces al mismo tiempo.

- Presionar el diferencial hacia la carcasa del cambio y girarlo 8 veces al mismo tiempo.

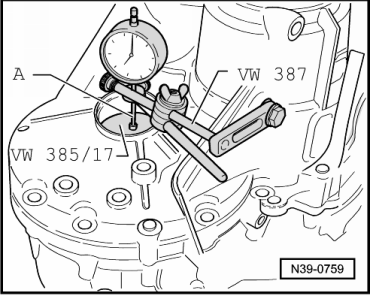

- Montar las herramientas de medición en la carcasa del cambio.

- Poner el comparador a "0" con una tensión previa de 1 mm.

A - Prolongación del comparador de 30 mm

- Mover el diferencial hacia arriba y hacia abajo, leer el juego en el comparador y anotarlo (en el ejemplo: 0,70 mm).

Determinar la arandela de ajuste

La tensión previa prescrita para el cojinete se calcula añadiendo un valor constante de presión (0,25 mm) al valor anteriormente medido.

Ejemplo:

- Retirar la carcasa del cambio.

- Extraer de la carcasa del cambio el anillo exterior del cojinete de rodillos cónicos.

A - Contraapoyo, p. ej. -Kukko 22/2-

B - Extractor de interiores 46 ... 58 mm, p. ej. -Kukko 21/7-

- Consultar el número de referencia de la arandela de ajuste en el → Catálogo electrónico de piezas de recambio (ETKA).

- Tras determinar el grosor se debe colocar la arandela de ajuste correspondiente.

Se dispone de las siguientes arandelas de ajuste:

Si el grosor requerido para la arandela de ajuste es mayor que los que se indican en la tabla, se pueden montar 2 arandelas cuya suma de valores equivalga al valor necesario. Empezar colocando la arandela más gruesa.

La existencia de diferentes tolerancias permite calibrar con exactitud el grosor necesario de la arandela.

- Volver a encajar el anillo exterior y atornillar la carcasa del cambio.

Pares de apriete

• Carcasa del cambio a la carcasa del embrague

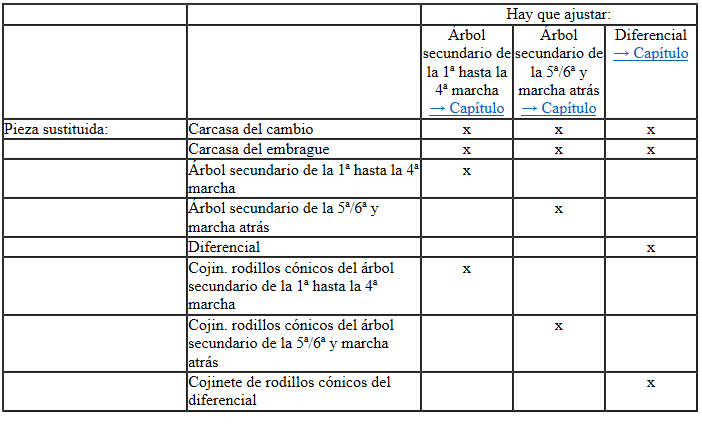

Cuadro de ajustes

Sólo es necesario volver a ajustar el árbol secundario de la 1ª hasta la 4ª marcha, el árbol secundario de la 5ª/6ª y marcha atrás o el diferencial si se sustituyen piezas que influyan directamente en el ajuste del cambio. Tener en cuenta la siguiente tabla a fin de evitar trabajos de ajuste innecesarios:
