Seat Leon (2013-2020) Manual de Taller: Motor del elevalunas: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Llave dinamométrica -V.A.G 1331-
• Desmontar
• Montar

Desmontar

- Desmontar el revestimiento de la puerta posterior.

- Fijar el cristal de la puerta con cinta adhesiva para que no descienda.

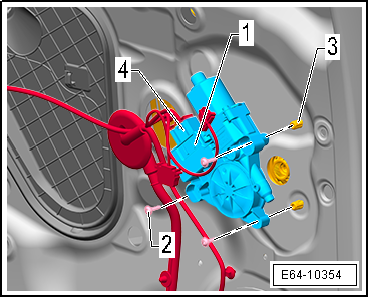

- Desenclipsar el conector y separarlo del receptáculo -4-.

- Extraer los tornillos -2-.

- Retirar el motor alzacristal -1- de los alojamientos -3-.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

- Encajar el motor alzacristal -1- en los alojamientos -3-. Subir y bajar ligeramente el cristal para que el motor y el tambor de cable engranen mejor.

- Aplicar el par de apriete a la tornillería.

Elevalunas: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -3409-

Desmontar

Las operaciones de desmontaje y montaje descritas a continuación corresponden al lado izquierdo del vehículo. Las operaciones correspondientes al lado derecho son semejantes, salvo las excepciones que, en caso de haberlas, se describen dentro del mismo proceso.

- Llevar el cristal de la puerta a la posición "abierto".

- Con la palanca -3409- extraer el embellecedor -1-.

El tornillo -2- de la puerta del lado izquierdo se extrae a derechas y el de la puerta derecha se extrae a izquierdas.

- Extraer el tornillo -2-.

- Desmontar el embellecedor -3-.

- Desmontar el revestimiento de la puerta posterior.

- Desmontar la tapa de protección interior.

- Con la palanca -3409- extraer el pasamuros -2-.

- Insertar el conector del conmutador de alzacristales.

- Conectar el encendido.

- Desplazar el cristal de la puerta hasta que se pueda acceder a los pernos y casquillos expansibles -1- de la mordaza del cristal.

- Quitar el encendido, desenclipsar el conector del conmutador de alzacristales y separarlo.

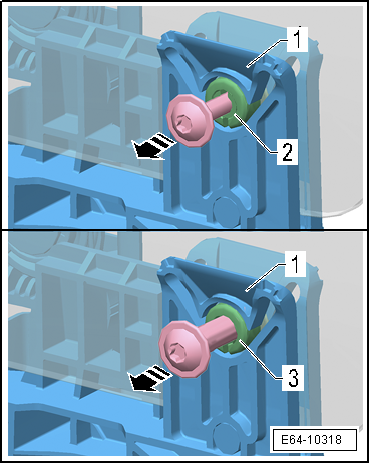

- Enroscar no mas de dos vueltas un tornillo de 5 mm (70 mm de longitud aprox.) en el perno expansor -2-.

- Tirando del tornillo con una herramienta adecuada, en el sentido de la -flecha-, extraer el perno expansor -2- del casquillo expansible -3-.

- Enroscar no mas de dos vueltas un tornillo de 8 mm (80 mm de longitud aprox.) en el casquillo expansible -3-.

- Tirando del tornillo con una herramienta adecuada, en el sentido de la -flecha-, extraer el casquillo expansible -3- de la guía del elevalunas -1- y del cristal de la puerta.

- Fijar el cristal de la puerta con cinta adhesiva para que no descienda.

- Desmontar el motor alzacristal.

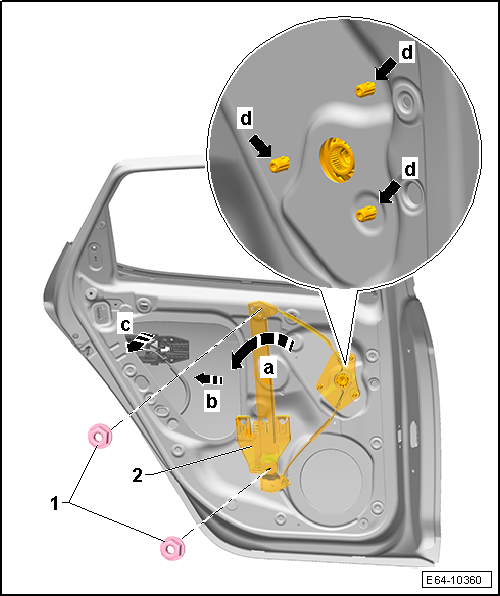

- Extraer las tuercas hexagonales -1-.

- Desbloquear los ganchos fiadores del tambor -flechas d- y empujarlos hacia el interior de la puerta.

- Girar ligeramente el conjunto alzacristal -2- en el sentido de la -flecha a-.

- Guiar el conjunto alzacristal hacia el hueco en la puerta -flecha b- y extraer -flecha c-.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

- Aplicar el par de apriete a la tornillería.
