Seat Leon (2013-2020) Manual de Taller: Conjunto soporte de la mecánica

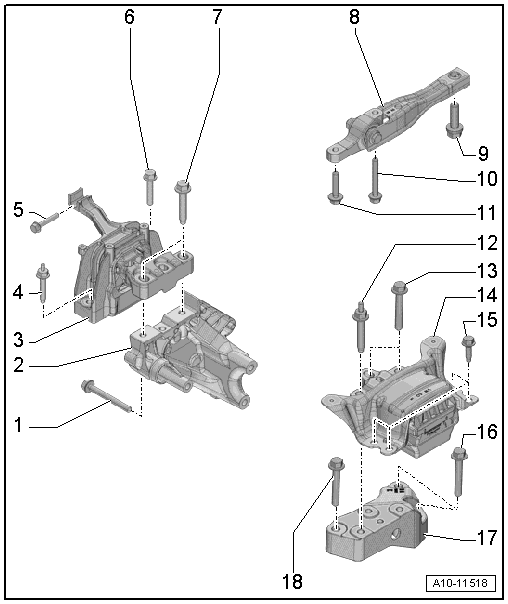

Cuadro de montaje - Conjunto soporte de la mecánica

Cuadro de montaje - Conjunto soporte de la mecánica

1 - Tornillo

2 - Apoyo del motor

3 - Soporte del motor

4 - Tornillo

5 - Tornillo

6 - Tornillo

7 - Tornillo

8 - Apoyo pendular

9 - Tornillo

  • Para fijar el apoyo pendular al puente soporte de la mecánica

10 - Tornillo

  • Para fijar el apoyo pendular a la caja de cambios
  • Caja de cambios con casquillo

11 - Tornillo

  • Para fijar el apoyo pendular a la caja de cambios
  • Caja de cambios con casquillo

12 - Tornillo

  • Para fijar el soporte del cambio a la consola del cambio
  • Sustituir tras el desmontaje
  • Orden de apriete
  • 60 Nm + reapretar 90º

13 - Tornillo

  • Para fijar el soporte del cambio a la consola del cambio
  • 2 unidades
  • Sustituir tras el desmontaje
  • Orden de apriete
  • 60 Nm + reapretar 90º

14 - Soporte del cambio

15 - Tornillo

16 - Tornillo

  • Para fijar la consola del cambio a la caja de cambios
  • 2 unidades
  • Sustituir tras el desmontaje
  • Orden de apriete
  • 60 Nm + reapretar 90º

17 - Consola del cambio

18 - Tornillo

  • Para fijar la consola del cambio a la caja de cambios
  • Sustituir tras el desmontaje
  • Orden de apriete
  • 60 Nm + reapretar 90º

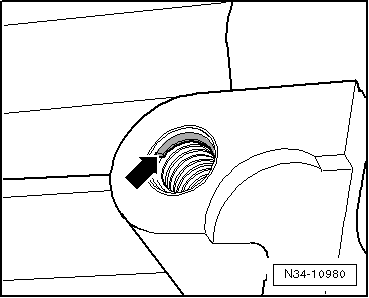

Caja de cambios con casquillo (p. ej., "Heli Coil") para fijar el apoyo pendular

  Aviso
  • Los taladros roscados para el apoyo pendular llevan casquillos (p. ej. "Heli Coil").
  • Característica de identificación: rebaje en el primer paso de rosca -flecha-.
  • Consultar los tornillos de fijación y el par de apriete correspondientes.

N34-10980

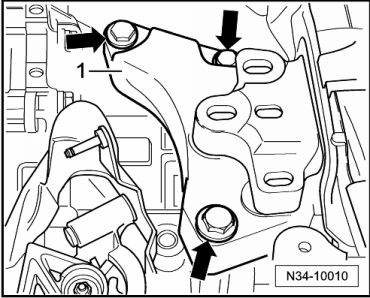

Consola del cambio -1- a la caja de cambios

- Sustituir los tornillos -flechas-.

- Apretar todos los tornillos -flechas- con la mano.

- Apretar los tornillos -flechas-.

N34-10010

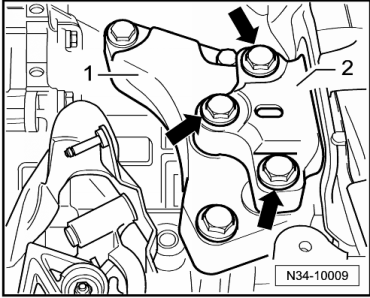

Montar el soporte del cambio -2- en la consola del cambio -1-

- Sustituir los tornillos -flechas-.

- Apretar todos los tornillos -flechas- con la mano.

- Apretar los tornillos -flechas-.

N34-10009
