Seat Leon (2013-2020) Manual de Taller: Transporte de la caja de cambios

Transporte de la caja de cambios

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

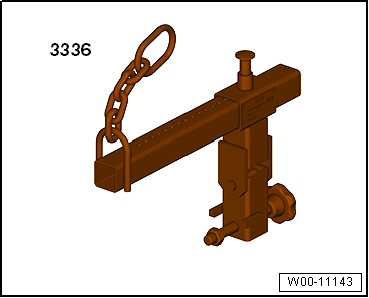

  • Dispositivo de suspensión de cambios -3336-

W00-11143

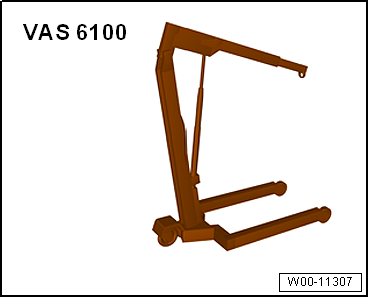

  • Grúa de taller -VAS 6100-

W00-11307

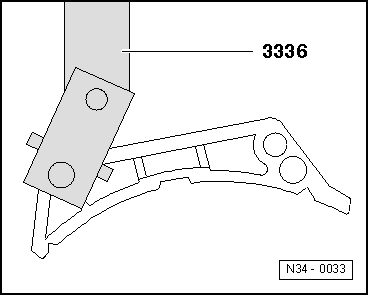

- Atornillar el dispositivo de suspensión de cambios -3336- a la carcasa del embrague.

N34-0033

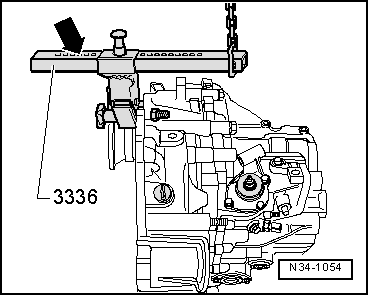

- Ajustar el brazo portante en la guía con el perno de fiador -flecha-.

Número de orificios que se deberán ver = 6.

- Elevar la caja de cambios con la grúa de taller y el dispositivo de suspensión de cambios -3336-.

- Depositar el cambio, por ejemplo, en un contenedor de transporte.

N34-1054

Transporte del bloqueo del diferencial del eje delantero

  • Proteger el conector eléctrico del bloqueo del diferencial del eje delantero para que no resulte dañado.

- Para evitar que salga aceite, transportar el bloqueo del diferencial del eje delantero como sigue:

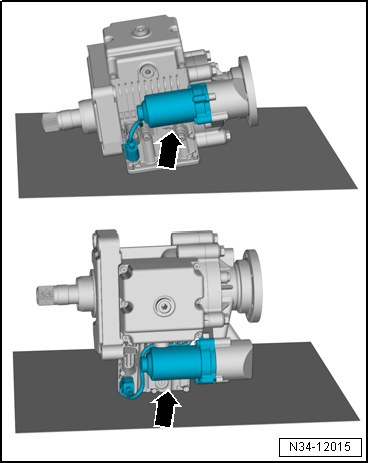

  • La bomba del embrague Haldex -V181--flechas- se deberá encontrar durante el transporte en una de las posiciones mostradas.

N34-12015
