Seat Leon (2013-2020) Manual de Taller: Colector de admisión

Cuadro de montaje - Colector de admisión

Cuadro de montaje - Colector de admisión

1 - Retén

  • Sustituir después del desmontaje

2 - Pasador

3 - Tornillo

  • 8 Nm

4 - Junta

  • Sustituir después del desmontaje

5 - Tornillo

  • Par y orden de apriete

6 - Soporte

  • Para colector de admisión

7 - Tornillo

  • Par y orden de apriete

8 - Tornillo

  • Sustituir después del desmontaje
  • Par y orden de apriete

9 - Pasador

10 - Tornillo

  • 8 Nm

11 - Colector de admisión con intercooler

  • Colector de admisión e intercooler forman una unidad
  • Desmontar y montar

12 - Tornillo

  • Sustituir después del desmontaje
  • Par y orden de apriete

13 - Sensor de temperatura del aire de sobrealimentación posterior al intercooler -G811-

  • Desmontar y montar
  • 22 Nm

14 - Junta

  • Sustituir después del desmontaje

15 - Manguito de empalme

  • Para unidad de mando de la válvula de mariposa -J338-

16 - Sensor de temperatura del aire de admisión -G42-

  • Desmontar y montar
  • 22 Nm

17 - Tornillo

  • 10 Nm

18 - Tubo de líquido refrigerante

19 - Tornillo

  • 10 Nm

20 - Tubo de líquido refrigerante

21 - Anillos toroidales

  • Sustituir después del desmontaje

22 - Unidad de mando de la válvula de mariposa -J338-

  • Con potenciómetro de la válvula de mariposa -G69-
  • Desmontar y montar

23 - Anillo toroidal

  • Sustituir después del desmontaje

24 - Tubo canalizador de aire

25 - Tornillo

Par de apriete

26 - Soporte

  • Para unidad de mando de la válvula de mariposa -J338-

27 - Tornillo

  • Tubo canalizador de aire

28 - Tornillo

  • Tubo canalizador de aire

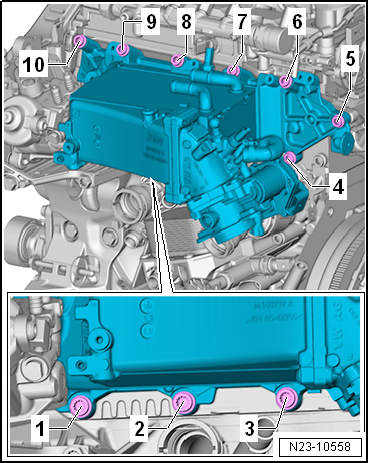

Colector de admisión con intercooler - par y orden de apriete

- Apretar los tornillos por etapas:

N23-10558

Colector de admisión con intercooler - par y orden de apriete

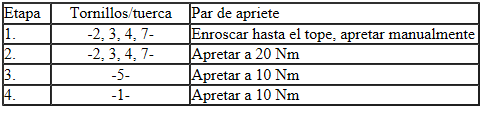

Soporte del colector de admisión y soporte de la unidad de mando de la mariposa - par y orden de apriete

- Apretar los tornillos por etapas:

  ¡Atención!

Al montar los soportes del colector de admisión y de la unidad de mando de la mariposa hay que tener cuidado de no atornillar el soporte respectivo en posición ladeada o atirantada.

N23-10557

Soporte del colector de admisión y soporte de la unidad de mando de la mariposa - par y orden de apriete

Unidad de mando de la válvula de mariposa -J338-: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Abrazaderas aprisionadoras para tubos flexibles de hasta 25 mm -3094-

W00-11130

  • Alicates para abrazaderas de tubos flexibles -VAS 6362-

Desmontar

- Desmontar la cubierta del motor.

- Desmontar la carcasa del filtro de aire.

W00-11227

- Desenroscar el tornillo -flecha-, lado izquierdo y derecho.

- Desenclavar el elemento inferior -1- de la conducción de aire y retirar.

A23-10689

- Desenroscar los tornillos -flechas-.

- Soltar la abrazadera de tornillo -2-, retirar el tubo de conducción de aire -1-.

A21-10778

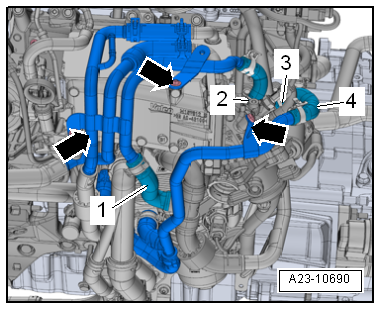

Vehículos con letras distintivas del motor CLHA, CLHB, CKFB, CKFC, CRKB, CRBC, CRVA, CRVC, CUPA

- Desenroscar los tornillos -flechas-.

- Estrangular el tubo flexible de líquido refrigerante -1- y -4- con mordazas para tubos flexibles de hasta 25 mm -3094-.

  Aviso

Para recoger el líquido refrigerante que salga hay que colocar un trapo debajo.

- Soltar las abrazaderas -2, 3-, desmontar los tubos flexibles de líquido refrigerante.

A23-10690

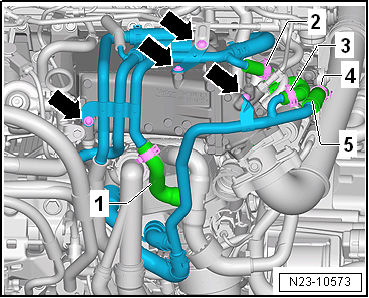

Vehículos con letras distintivas del motor CRLB, CRMB, CUNA, CXXB

- Desenroscar los tornillos -flechas-.

- Estrangular los tubos flexibles de líquido refrigerante -1- y -5- con mordazas para tubos flexibles de hasta 25 mm -3094-.

  Aviso

Para recoger el líquido refrigerante que salga hay que colocar un trapo debajo.

- Soltar las abrazaderas -2, 3, 4-, desmontar los tubos flexibles de líquido refrigerante.

N23-10573

- Desenroscar el tornillo -3-.

  Aviso

Ignorar las -pos. 1, 2-.

A21-10779

Continúa para todos los vehículos

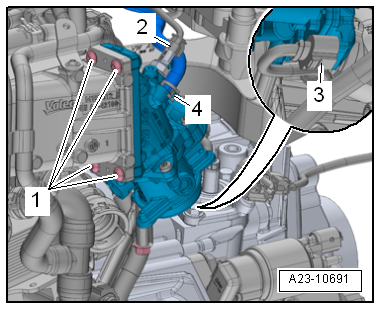

- Desacoplar los conectores:

2 - Para sensor de temperatura del aire de admisión -G42-

3 - Para unidad de mando de la mariposa -J338-

- Soltar la abrazadera -4-, desmontar el tubo flexible de conducción de aire.

- Desenroscar los tornillos -1-, retirar el manguito de empalme con la unidad de mando de la mariposa -J338-.

Montar

El montaje se realiza siguiendo el orden inverso de las operaciones y teniendo en cuenta lo siguiente:

  • Par de apriete "Cuadro de montaje - Colector de admisión"
  Aviso

Sustituir las juntas y el anillo toroidal después del desmontaje.

- Al colocar el manguito de aspiración con la unidad de mando de la mariposa -J338- hay que tener en cuenta los pasadores de ajuste.

- Montar los tubos de líquido refrigerante en la parte delantera superior.

- Montar la carcasa del filtro de aire.

- Montar la cubierta del motor.

A23-10691

Pares de apriete

  •  "Cuadro de montaje - Carcasa del filtro de aire"

Colector de admisión: desmontar y montar

  Aviso

El colector de admisión y el intercooler forman una unidad.

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Alicates para abrazaderas de tubos flexibles -VAS 6362-

W00-11227

  • Vaso XZN 10 -T10501-

W00-11290

Desmontar

- Desmontar los tubos de líquido refrigerante en la parte delantera superior.

- Desmontar la tubería de alta presión.

- Desmontar la carcasa del filtro de aire.

A19-11581

- Desenroscar los tornillos -flechas- con la llave XZN 10 -T10501-.

- Soltar la abrazadera de tornillo -2-, retirar el tubo de conducción de aire -1-.

A21-10778

- Desacoplar el conector eléctrico -4-.

  ¡Atención!

En caso de suciedad, riesgo de fallos en el funcionamiento.

Tener en cuenta: "Normas de limpieza"

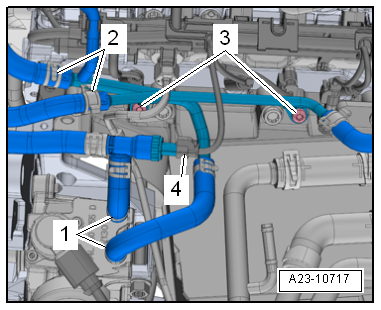

- Soltar las abrazaderas -1, 2-, desmontar los tubos flexibles de combustible.

- Desenroscar los tornillos -3-, disponer las tuberías de combustible hacia atrás.

A23-10717

- Desbloquear el elemento de encastre -flecha- y desmontar el tubo flexible de depresión -1-.

- Desenroscar el tornillo -3-, desempalmar el tubo flexible de depresión -2-.

  Aviso

La posición de montaje de los componentes depende del estado de la serie.

A10-11619

Vehículos con letras distintivas del motor CRLB, CRMB, CUNA, CXXB

- Desmontar el cerco del ventilador.

- Desacoplar el conector eléctrico -1-.

- Soltar la abrazadera -2-.

A15-11535

Continúa para todos los vehículos

- Desacoplar los conectores eléctricos y liberarlos:

1 - Para sensor de temperatura del aire de sobrealimentación posterior al intercooler -G811-

3 - Para sensor de la presión de sobrealimentación -G31-

4 - Para sensor de temperatura del aire de admisión -G42-

5 - Para unidad de mando de la mariposa -J338-

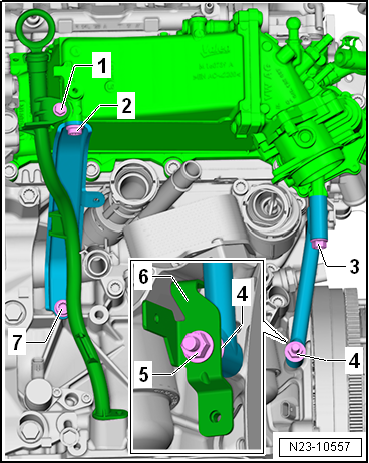

- Desenroscar los tornillos -2, 7-, desmontar el tubo flexible de líquido refrigerante -6-.

- Desenroscar el tornillo -1- del tubo guía de la varilla del nivel de aceite.

A15-11418

- Desenroscar la tuerca -5- y retirar el soporte -6- del tornillo doble -4-.

- Soltar los tornillos -4, 7-.

- Desenroscar los tornillos -2, 3- para el soporte del colector de admisión.

N23-10557

- Desenroscar los tornillos -10... 1- con el vaso XZN 10 -T10501-, retirar el colector de admisión con el intercooler.

Montar

- Colocar una junta nueva en la culata, sobre los pasadores.

  ¡Atención!

No dañar la superficie de estanqueidad del colector de admisión por un contacto con los pasadores.

- Posicionar el colector de admisión sobre los pasadores en la culata.

N23-10558

- Apretar los tornillos 1... 10 al par especificado y siguiendo el orden establecido.

Continuar el montaje siguiendo el orden inverso de operaciones y teniendo en cuenta lo siguiente:

  Aviso

Sustituir la junta después del desmontaje

- Montar la carcasa del filtro de aire.

- Montar la tubería de alta presión.

- Montar los tubos de líquido refrigerante en la parte delantera superior.

N23-10558

Pares de apriete

  • Colector de admisión con intercooler - par y orden de apriete
  • Montar las conducciones de aire con abrazaderas de tornillo
  • "Cuadro de montaje - Colector de admisión"
  • "Cuadro de montaje - Cárter de aceite / bomba de aceite"
