Seat Leon (2013-2020) Manual de Taller: Radiador / ventilador del radiador

Cuadro de montaje - Radiador / ventilador del radiador

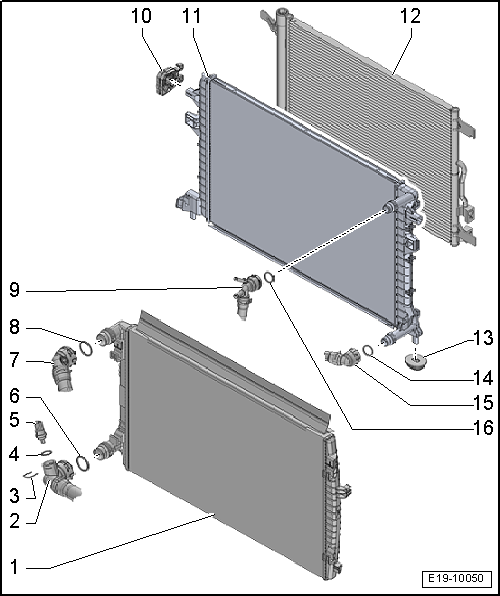

Radiador, versión 1

Radiador, versión 1

1 - Radiador del líquido refrigerante

  • Desmontar y montar
  • Tras sustituir, cambiar el líquido refrigerante

2 - Tubo flexible del refrigerante

  • Para desmontar, levantar la presilla de sujeción
  • Conectar

3 - No viene montado

4 - No viene montado

5 - No viene montado

6 - Anillo toroidal

  • Sustituir después del desmontaje
  • Humedecer con líquido refrigerante

7 - Tubo flexible del refrigerante

  • Levantar la grapa de sujeción para desmontarlo
  • Conectar

8 - Anillo toroidal

  • Sustituir después del desmontaje
  • Humedecer con líquido refrigerante

9 - Tubo flexible del refrigerante

  • Levantar la grapa de sujeción para desmontarlo
  • Conectar

10 - Apoyo de goma

  • Para el radiador

11 - Radiador para el circuito de refrigeración del aire de sobrealimentación

  • Desmontar y montar

12 - Condensador

  • Desmontar y montar

13 - Silentbloc

  • Para el radiador

14 - Anillo toroidal

  • Sustituir después del desmontaje
  • Humedecer con líquido refrigerante

15 - Tubo flexible del refrigerante

  • Para desmontar, levantar la presilla de sujeción
  • Conectar

16 - Anillo toroidal

  • Sustituir después del desmontaje
  • Humedecer con líquido refrigerante

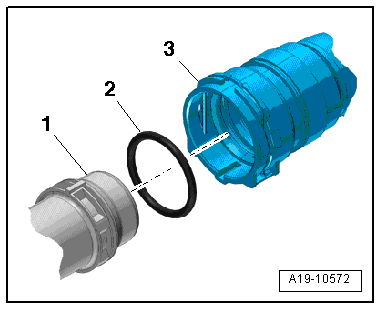

Tubo flexible de líquido refrigerante con acoplamiento rápido: acoplar

- Retirar el anillo toroidal viejo -2- del tubo flexible de líquido refrigerante -3-.

- Mojar el anillo toroidal nuevo con líquido refrigerante y colocarlo en el tubo flexible de líquido refrigerante.

- Encajar el tubo flexible de líquido refrigerante hasta oír que encastra en el empalme -1-.

- Empujar de nuevo el tubo flexible de líquido refrigerante y comprobar tirando si ha encastrado correctamente el acoplamiento insertable.

A19-10572

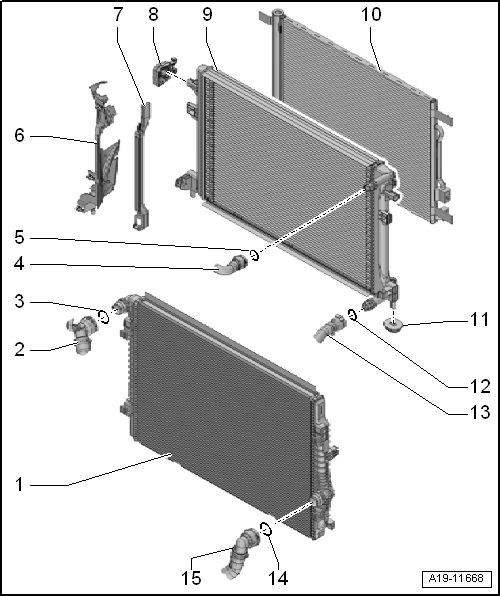

Radiador, versión 2

Radiador, versión 2

1 - Radiador del líquido refrigerante

  • Desmontar y montar
  • Tras su sustitución, cambiar el líquido refrigerante

2 - Tubo flexible para líquido refrigerante

  • Levantar la grapa de sujeción para desmontarlo
  • Conectar

3 - Anillo toroidal

  • Sustituir después del desmontaje
  • Humedecer con líquido refrigerante

4 - Tubo flexible para líquido refrigerante

  • Levantar la grapa de sujeción para desmontarlo
  • Conectar

5 - Anillo toroidal

  • Sustituir después del desmontaje
  • Humedecer con líquido refrigerante

6 - Canalizador de aire

7 - Canalizador de aire

8 - Apoyo de goma

  • Para el radiador

9 - Radiador para el circuito de refrigeración del aire de sobrealimentación

  • Desmontar y montar

10 - Condensador

  • Desmontar y montar

11 - Apoyo de goma

  • Para el radiador

12 - Anillo toroidal

  • Sustituir después del desmontaje
  • Humedecer con líquido refrigerante

13 - Tubo flexible para líquido refrigerante

  • Para desmontar, levantar la grapa de sujeción
  • Conectar

14 - Anillo toroidal

  • Sustituir después del desmontaje
  • Humedecer con líquido refrigerante

15 - Tubo flexible para líquido refrigerante

  • Levantar la grapa de sujeción para desmontarlo
  • Conectar

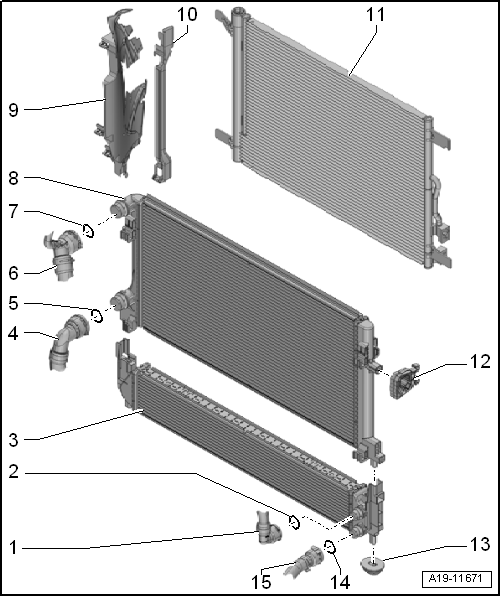

Radiador versión 3

Radiador versión 3

1 - Tubo flexible para líquido refrigerante

  • Levantar la grapa de sujeción para desmontarlo
  • Conectar

2 - Anillo toroidal

  • Sustituir después del desmontaje
  • Humedecer con líquido refrigerante

3 - Radiador para el circuito de refrigeración del aire de sobrealimentación

  • Desmontar y montar

4 - Tubo flexible para líquido refrigerante

  • Levantar la grapa de sujeción para desmontarlo
  • Conectar

5 - Anillo toroidal

  • Sustituir después del desmontaje
  • Humedecer con líquido refrigerante

6 - Tubo flexible para líquido refrigerante

  • Levantar la grapa de sujeción para desmontarlo
  • Conectar

7 - Anillo toroidal

  • Sustituir después del desmontaje
  • Humedecer con líquido refrigerante

8 - Radiador del líquido refrigerante

  • Desmontar y montar
  • Tras su sustitución, cambiar el líquido refrigerante

9 - Canalizador de aire

10 - Canalizador de aire

11 - Condensador

  • Desmontar y montar

12 - Apoyo de goma

  • Para el radiador

13 - Apoyo de goma

  • Para el radiador

14 - Anillo toroidal

  • Sustituir después del desmontaje
  • Humedecer con líquido refrigerante

15 - Tubo flexible para líquido refrigerante

  • Levantar la grapa de sujeción para desmontarlo
  • Conectar

Cuadro de montaje - Cerco del ventilador y ventilador del radiador

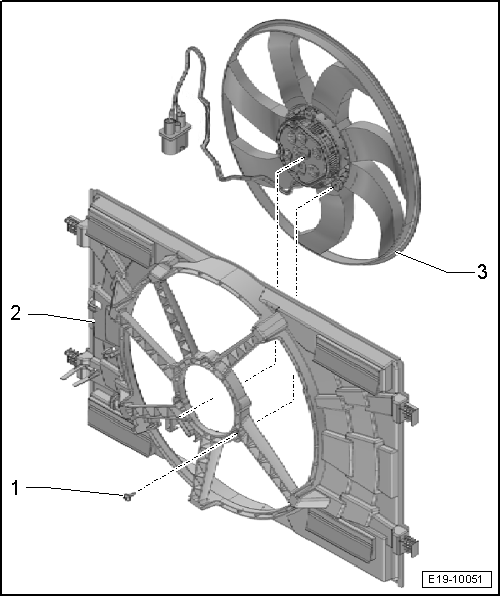

Cuadro de montaje - Cerco del ventilador con un ventilador del radiador

Cuadro de montaje - Cerco del ventilador con un ventilador del radiador

1 - Tornillo

  • 5 Nm

2 - Cerco del ventilador

  • Desmontar y montar

3 - Ventilador del radiador -V7-

  • Desmontar y montar

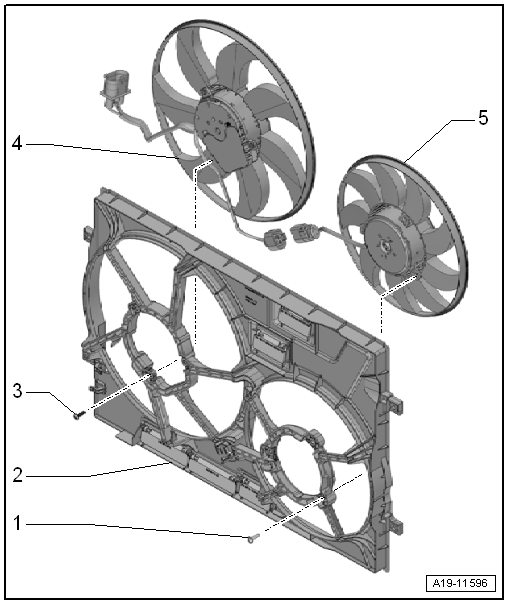

Cuadro de montaje - Cerco del ventilador con dos ventiladores del radiador

Cerco de los ventiladores con ventiladores del radiador

Cerco de los ventiladores con ventiladores del radiador

1 - Tornillo

  • 5 Nm

2 - Cerco del ventilador

  • Desmontar y montar

3 - Tornillo

  • 5 Nm

4 - Ventilador del radiador -V7-

  • Desmontar y montar

5 - Ventilador 2 del radiador -V177-

  • Desmontar y montar

Radiador: desmontar y montar

  Aviso

El radiador del líquido refrigerante y el radiador para el circuito de refrigeración del aire de sobrealimentación se desmontan conjuntamente.

Desmontar

- Evacuar el líquido refrigerante.

- Desacoplar el conector eléctrico -3- del medidor de masa de aire -G70-.

- Desacoplar el tubo flexible de depresión -2-.

- Liberar los tubos flexibles de depresión en el tubo de conducción de aire -flechas-.

- Soltar la abrazadera -4- y separar el tubo de conducción de aire del resonador.

E10-10165

- Si viene montado: Desacoplar y liberar el tubo flexible de depresión -flecha-.

- Tirar hacia arriba de la carcasa del filtro de aire -1-, retirándola de los pernos de apoyo del soporte de la batería.

A23-10729

- Liberar el tubo flexible del líquido refrigerante -2-.

- Desenroscar los tornillos -flechas-.

- Desbloquear la conducción de aire -1- en el portacierres y retirarla -en sentido de las flechas-.

- Desmontar el protector del paragolpes delantero.

- Desmontar los faros delanteros.

- Desmontar el cerco del ventilador.

E24-10085

Vehículos con radiador versiones 1 y 2:

- Levantar la presilla de sujeción -flecha-, desmontar el tubo flexible de líquido refrigerante superior derecho del radiador para el circuito de refrigeración del aire de sobrealimentación.

A19-11569

Vehículos con radiador versión 3:

- Levantar un poco la grapa de sujeción -flecha-, desmontar del radiador el tubo flexible inferior izquierdo para líquido refrigerante.

A19-11707

- Levantar las grapas de sujeción -1, 2-, desmontar los tubos flexibles de líquido refrigerante del radiador para el circuito de refrigeración del aire de sobrealimentación.

A19-11708

Continúa para todos los vehículos:

- Levantar la presilla de sujeción -flecha-, desmontar el tubo flexible superior izquierdo para líquido refrigerante del radiador.

A19-11543

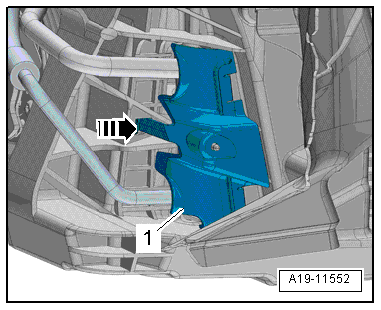

- Si existiera, desbloquear el elemento de encastre, retirar la cubierta -1- hacia delante.

A19-11552

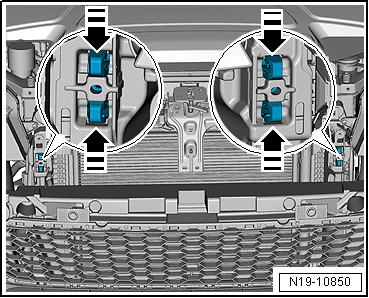

- Cortar a izquierda y derecha los encastres -flechas- del soporte de alojamiento del radiador con unos alicates de corte. Empujar un poco la parte superior del radiador de líquido refrigerante hacia el motor.

  Aviso

El silentbloc del radiador se vuelve a utilizar en el montaje. Se atornilla entonces con la chapa portacierre.

N19-10850

- Desbloquear a izquierda y derecha los encastres -flecha A-, desenganchar el condensador -3- del radiador para el circuito de refrigeración del aire de sobrealimentación -1-.

  Aviso

Ignorar las posiciones -2- y -flecha B-.

- Sujetar el condensador firmemente al portacierres.

- Retirar el radiador del líquido refrigerante con radiador para el circuito de refrigeración del aire de sobrealimentación.

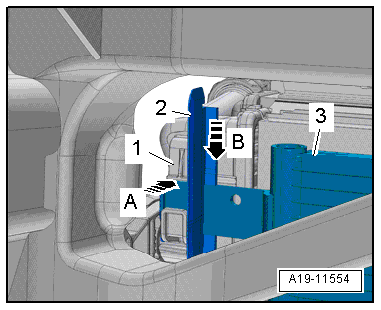

A19-11554

Vehículos con radiador, versiones 1 y 2:

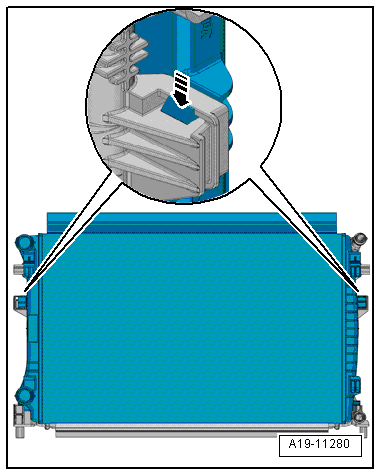

- Presionar simultáneamente a izquierda y derecha las pestañas de bloqueo para el radiador -flecha- y quitar el radiador de líquido refrigerante del radiador para el circuito de refrigeración del aire de sobrealimentación.

A19-11280

Vehículos con radiador, versión 3:

- Desbloquear los elementos de encastre del radiador -1- para el circuito de refrigeración del aire de sobrealimentación -flechas A-

- Desmontar el radiador para el circuito de refrigeración del aire de sobrealimentación, del radiador -2- del líquido refrigerante -flecha B- y desengancharlo -flecha C-.

- Retirar ambos radiadores.

Montar

El montaje se realiza siguiendo el orden inverso de las operaciones y teniendo en cuenta lo siguiente:

  Aviso
  • Si las láminas tienen marcas leves.
  • Sustituir los anillos toroidales después del desmontaje.

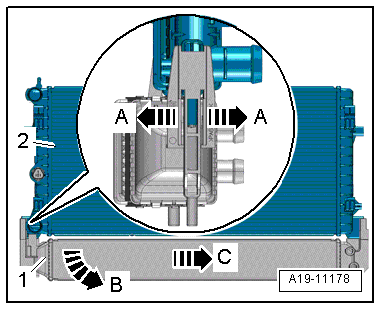

A19-11178

- Atornillar a la chapa portacierre el silentbloc del radiador en el cual se han cortado los encastres -flechas-.

  • Par de apriete: 5 Nm

- Montar el cerco de los ventiladores.

- Montar los faros delanteros.

- Montar el protector del paragolpes delantero.

- Empalmar el tubo flexible del líquido refrigerante con acoplamiento de enchufe

- Reponer líquido refrigerante.

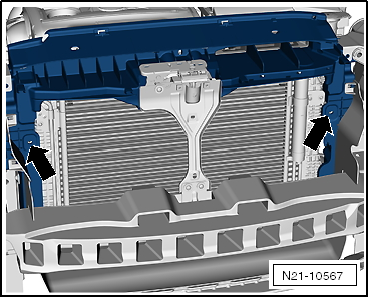

N21-10567

Pares de apriete

  •  "Cuadro de montaje - Radiador / ventilador del radiador"
  •  "Cuadro de montaje - Carcasa del filtro de aire"

Cerco del ventilador con ventilador del radiador: desmontar y montar

Desmontar

- Desmontar el elemento insonorizante.

  ¡ATENCIÓN!

Riesgo de lesiones al ponerse en marcha inadvertidamente los ventiladores del radiador.

Desacoplar los conectores eléctricos antes de efectuar trabajos en la zona del cerco del ventilador.

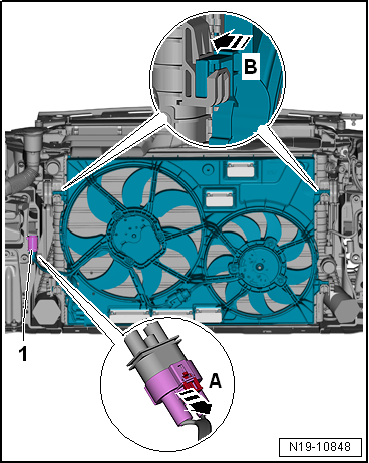

- Separar el conector eléctrico -1- para el ventilador del radiador; para ello, desplazar el seguro en la -dirección de la flecha A- y presionar el elemento de desbloqueo hacia abajo.

- Presionar las pestañas de bloqueo a izquierda y derecha simultáneamente -flecha B- y sacar el cerco del ventilador, hacia abajo, del radiador.

Montar

El montaje se realiza siguiendo el orden inverso de las operaciones y teniendo en cuenta lo siguiente:

N19-10848

Pares de apriete

  • Insonorización: desmontar y montar.

Ventilador del radiador: desmontar y montar

Ventilador del radiador -V7-: desmontar y montar

Desmontar

  Aviso

Para el montaje, colocar todos los sujetacables en el mismo lugar.

- Desmontar el cerco del ventilador.

- Desacoplar el conector eléctrico.

- Desenroscar los tornillos -1-, quitar el ventilador del radiador -V7-.

Montar

El montaje se realiza siguiendo el orden inverso de las operaciones y teniendo en cuenta lo siguiente:

- Montar el cerco de los ventiladores.

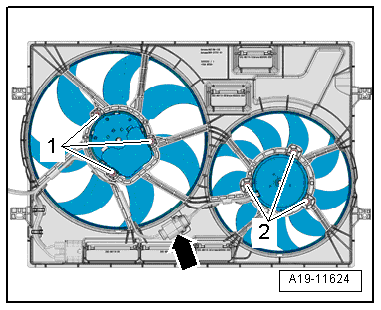

A19-11624

Pares de apriete

  •  "Cuadro de montaje - Cerco del ventilador y ventilador del radiador"

Ventilador del radiador -V177-: desmontar y montar

Desmontar

  Aviso

Para el montaje, colocar todos los sujetacables en el mismo lugar.

- Desmontar el cerco del ventilador.

- Desacoplar el conector eléctrico.

- Desenroscar los tornillos -2-, quitar el ventilador del radiador -V177-.

Montar

El montaje se realiza siguiendo el orden inverso de las operaciones y teniendo en cuenta lo siguiente:

- Montar el cerco de los ventiladores.

A19-11624

Pares de apriete

  •  "Cuadro de montaje - Cerco del ventilador y ventilador del radiador"
