Seat Leon (2013-2020) Manual de Taller: Carcasa del cambio, carcasa del embrague

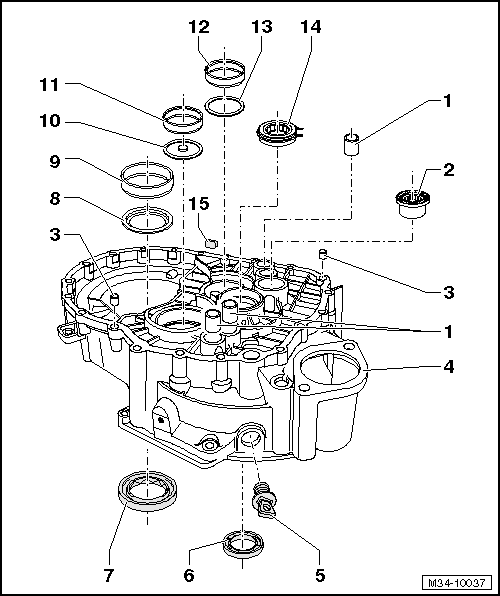

Cuadro de montaje - Carcasa del cambio

Cuadro de montaje - Carcasa del cambio

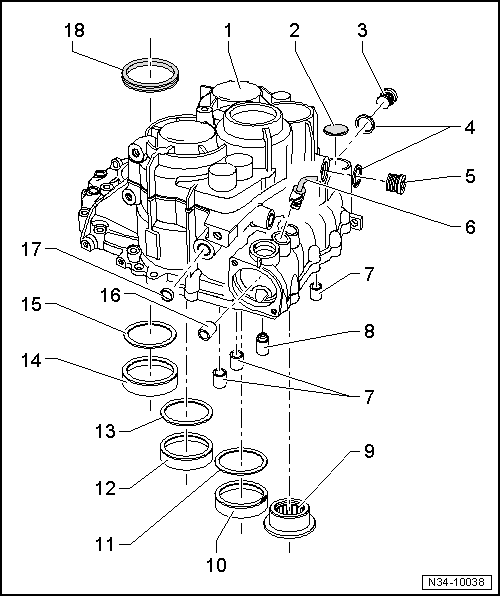

1 - Carcasa del cambio

  • En caso de sustitución: ajustar los árboles secundarios y el diferencial
  • Modificaciones en el alojamiento de la tapa de cierre del árbol primario
  • Asignar los componentes según el → Catálogo electrónico de piezas de recambio (ETKA)

2 - Tapa de cierre

  • Desmontar
  • Encajar

3 - Tornillo de descarga de aceite

  • Par de apriete

4 - Retén

  • Si lo llevara, sustituir tras el desmontaje

5 - Tornillo de llenado de aceite

  • Par de apriete

6 - Escuadra de retención

  • Para ajustar el mecanismo de accionamiento del cambio
  • Se puede sustituir con la caja de cambios sin desarmar
  • Desmontar
  • Posición de montaje
  • Encajar

7 - Casquillo de cojinete

  • Para las barras de mando
  • Extraer
  • Encajar

8 - Manguito de encastre

  • Desencajar con la caja de cambios desarmada
  • Desencajar con la caja de cambios sin desarmar
  • Diferenciación de los manguitos de encastre
  • Encajar el manguito de encastre con talón
  • Encajar el manguito de encastre sin talón

9 - Casquillo de agujas

  • Para el árbol de la marcha atrás
  • Sustituir tras el desmontaje
  • Extraer
  • Encajar

10 - Anillo exterior del cojinete de rodillos cónicos

  • Para el árbol secundario de la 5ª/6ª y marcha atrás
  • Desmontar y montar
  • En caso de sustitución: ajustar el árbol secundario de la 5ª/6ª y marcha atrás

11 - Arandela de ajuste

  • Para el árbol secundario de la 5ª/6ª y marcha atrás
  • Cuadro de ajustes

12 - Anillo exterior del cojinete de rodillos cónicos

  • Para el árbol secundario de la 1ª hasta la 4ª marcha
  • Desmontar y montar
  • En caso de sustitución: ajustar el árbol secundario de la 1ª hasta la 4ª marcha

13 - Arandela de ajuste

  • Para el árbol secundario de la 1ª hasta la 4ª marcha
  • Cuadro de ajustes

14 - Anillo exterior del cojinete de rodillos cónicos

  • Para el diferencial
  • Desmontar y montar
  • En caso de sustitución: ajustar el diferencial

15 - Arandela de ajuste

  • Para el diferencial
  • Cuadro de ajustes

16 - Casquillo de cojinete

  • Del eje selector
  • Extraer
  • Encajar

17 - Tapón

  • Desencajar
  • Encajar

18 - Retén

  • Del eje abridado izquierdo
  • Sustituir

Cuadro de montaje - Carcasa del embrague

Cuadro de montaje - Carcasa del embrague

1 - Casquillo de cojinete

  • Para las barras de mando
  • Sustituir tras el desmontaje
  • Extraer
  • Encajar

2 - Casquillo de agujas

  • Para el árbol de la marcha atrás
  • Sustituir tras el desmontaje
  • Extraer
  • Encajar

3 - Manguito de ajuste

  • 2 unidades

4 - Carcasa del embrague

  • En caso de sustitución: ajustar los árboles secundarios y el diferencial

5 - Capuchón

  • No lo llevan todas las carcasas de embrague

6 - Retén del árbol primario

  • Sustituir

7 - Retén

  • Tracción delantera: para el eje abridado derecho
  • Tracción delantera
  • Tracción delantera con bloqueo del diferencial del eje delantero: entre la caja de cambios y el bloqueo del diferencial

8 - Arandela

  • Para el diferencial
  • Posición de montaje: el rebaje en el diámetro interior deberá mirar hacia el retén

9 - Anillo exterior del cojinete de rodillos cónicos

  • Para el diferencial
  • Desmontar y montar, tracción delantera
  • Desmontar y montar, tracción delantera con bloqueo del diferencial del eje delantero
  • En caso de sustitución: ajustar el diferencial

10 - Arandela de desviación de aceite

  • Posición de montaje: el rebaje del orificio deberá quedar mirando hacia el árbol secundario

11 - Anillo exterior del cojinete de rodillos cónicos

  • Para el árbol secundario de la 1ª hasta la 4ª marcha
  • Desmontar y montar
  • En caso de sustitución: ajustar el árbol secundario de la 1ª hasta la 4ª marcha

12 - Anillo exterior del cojinete de rodillos cónicos

  • Para el árbol secundario de la 5ª/6ª y marcha atrás
  • Desmontar y montar
  • En caso de sustitución: ajustar el árbol secundario de la 5ª/6ª y marcha atrás

13 - Arandela

  • Para el árbol secundario de la 5ª/6ª y marcha atrás
  • Siempre de 0,65 mm de grosor

14 - Cojinete de rodillos cilíndricos

  • Del árbol primario
  • Desmontar y montar

15 - Electroimán

  • Se sujeta mediante las superficies de contacto de la carcasa

Carcasa del cambio: reparar

Carcasa del cambio: reparar

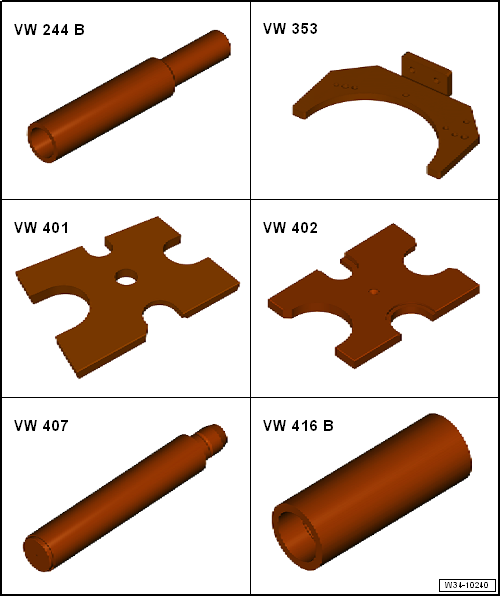

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Manguito para encajar -VW 244 B-
  • Conjunto soporte para cambios -VW 353-
  • Placa de presión -VW 401-
  • Placa de presión -VW 402-
  • Embutidor de prensa -VW 407-
  • Pieza tubular -VW 416 B-

Carcasa del cambio: reparar

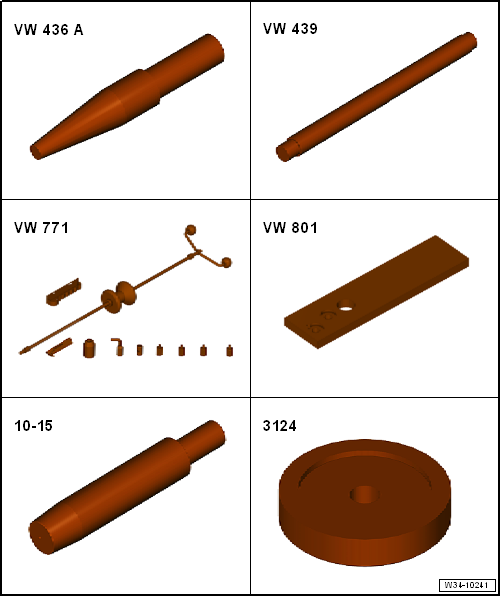

  • Guía -VW 436A-
  • Guía -VW 439-
  • Herramienta universal -VW 771-
  • Placa de sujeción -VW 801-
  • Perno guía -10 - 15-
  • Útil de presión -3124-

Carcasa del cambio: reparar

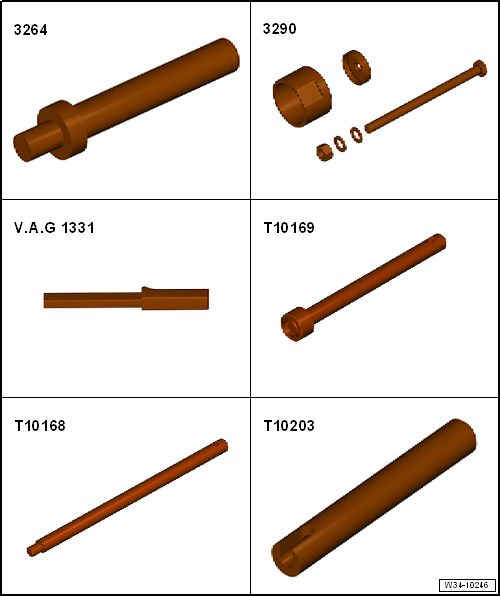

  • Mandril de embutición -3264-
  • Útil de montaje -3290-
  • Llave dinamométrica -V.A.G 1331-
  • Mandril -T10168-
  • Mandril -T10169- o mandril -T10362-
  • Útil de presión -T10203-
  • -1-Extractor de interiores -Kukko 21/2-
  • -1-Extractor de interiores -Kukko 21/4-
  • -4-Contraapoyo -Kukko 22/2-
  • Adaptador de rosca del contraapoyo -Kukko 22/1-

W00-11179

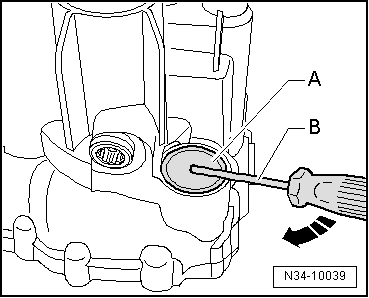

Desmontar la tapa de cierre -A-

- Con un destornillador -B-, perforar por el centro la goma de la tapa de cierre y desprender la tapa en el sentido de la -flecha-.

N34-10039

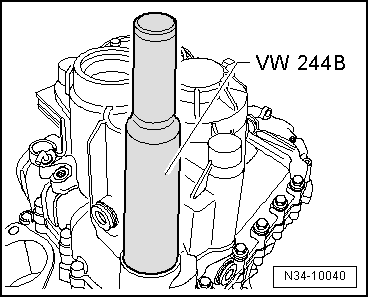

Encajar la tapa de cierre hasta el tope

N34-10040

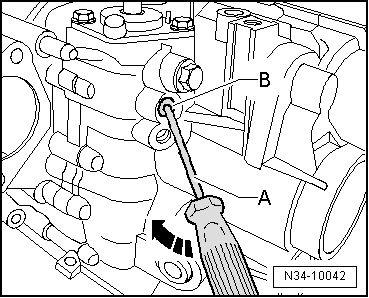

Desmontar la escuadra de retención del eje selector

- Romper la escuadra en la posición de desbloqueo.

- Colocar un destornillador -A- en el taladro de la escuadra -B-.

- Sacar la escuadra haciendo palanca en la dirección de la -flecha-.

N34-10042

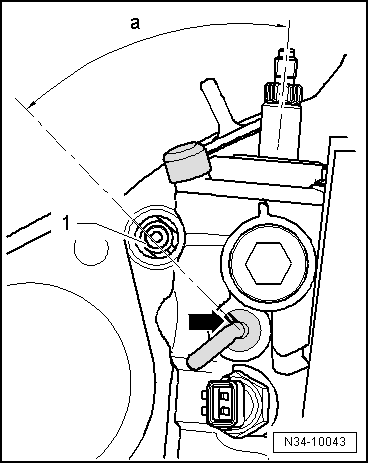

Posición de montaje de la escuadra de retención

  • La marca sobre la escuadra -flecha- deberá señalar hacia el empalme del bombín de embrague -1-.
  • La cota -a- debe ser de aprox. 45º.

N34-10043

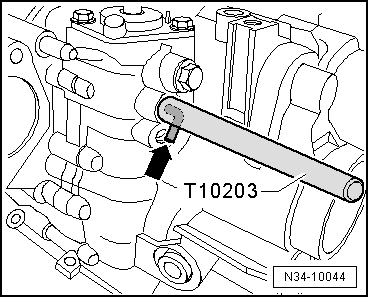

Encajar la escuadra de retención -flecha- del eje selector hasta que la herramienta llegue al tope

  Aviso

Al encajar la escuadra, ésta tiene que estar desbloqueada.

N34-10044

Extraer el casquillo de cojinete para la barra de mando

A - Extractor de interiores 14,5 ... 18,5 mm, p. ej. -Kukko 21/2-

B - Contraapoyo, p. ej. -Kukko 22/2-

N34-1576

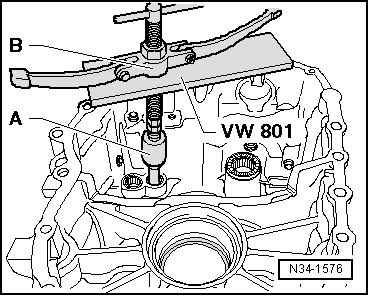

Encajar el casquillo de cojinete de la barra de mando hasta el tope de la herramienta

N34-10309

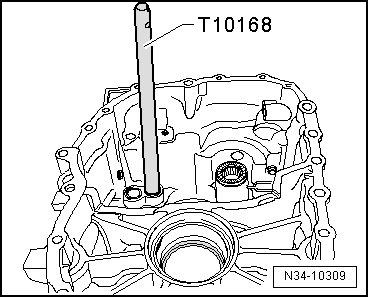

Desencajar el manguito de encastre -A- fuera de la carcasa del cambio

- Colocar la carcasa del cambio sobre las placas de presión -VW 401- y -VW 402- de manera que no se dañen los manguitos de ajuste que hay en la carcasa del cambio.

N34-10046

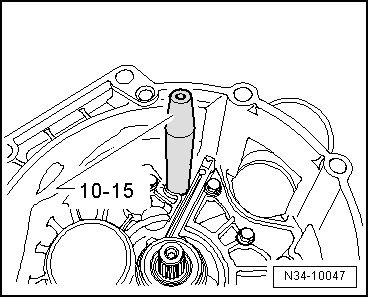

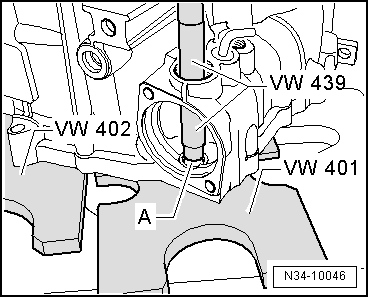

Desencajar el manguito de encastre con el perno guía -10 - 15- con la caja de cambios sin desarmar

  • Tornillo de retención y eje selector desmontados.

- Girar la caja de cambios de modo que el manguito de encastre no caiga dentro de la misma.

N34-10047

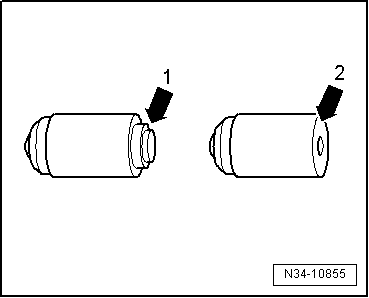

Diferenciación de los manguitos de encastre

Se pueden montar los siguientes manguitos de encastre:

Manguito de encastre con talón -flecha 1-.

Manguito de encastre sin talón -flecha 2-.

Consultar el → Catálogo electrónico de piezas de recambio (ETKA) para asignar las piezas.

N34-10855

Encajar el manguito de encastre con talón hasta el tope de la herramienta

  • Carcasa del cambio atornillada a la del embrague.

N34-10308

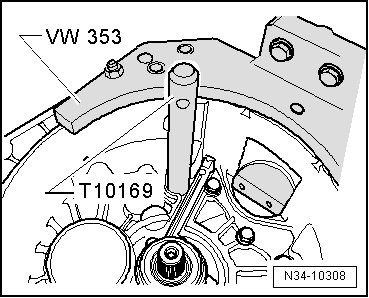

Encajar el manguito de encastre sin talón hasta el tope de la herramienta

  • Carcasa del cambio atornillada a la del embrague.

N34-10861

Extraer de la carcasa del cambio el casquillo de agujas del árbol de la marcha atrás

A - Extractor de interiores 23,5 ... 30 mm, p. ej. -Kukko 21/4-

B - Contraapoyo, p. ej. -Kukko 22/2-

  Aviso

El casquillo de agujas se rompe irreparablemente durante el desmontaje y debe sustituirse.

N34-1578

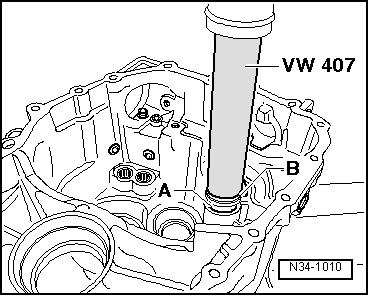

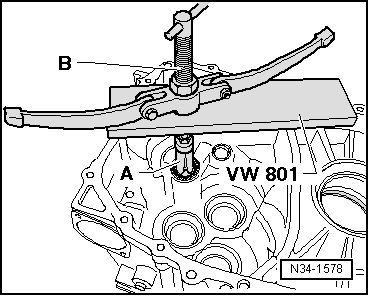

Encajar el casquillo de agujas -A- en la carcasa del cambio

- Al encajarlo, colocar encima la arandela de ataque -B- del árbol de la marcha atrás.

- Apoyar la carcasa del cambio colocando la pieza tubular -VW 416 B- directamente debajo del alojamiento del cojinete.

N34-1010

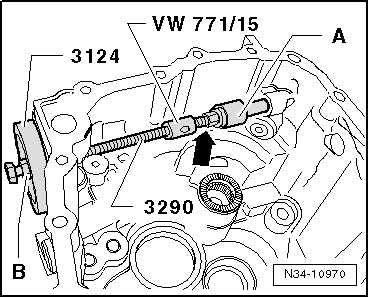

Extraer el casquillo de cojinete del eje selector

- Utilizar el adaptador de rosca del contraapoyo -Kukko 22/1--flecha-.

- Sujetar el husillo del dispositivo de montaje -3290- y girar la tuerca -B-.

A - Extractor de interiores 14,5 ... 18,5 mm, p. ej. -Kukko 21/2-

N34-10970

Encajar el casquillo de cojinete -A- del eje selector hasta que la herramienta llegue al tope

N34-10310

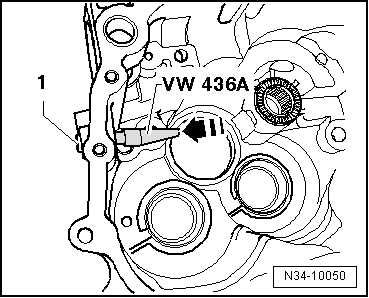

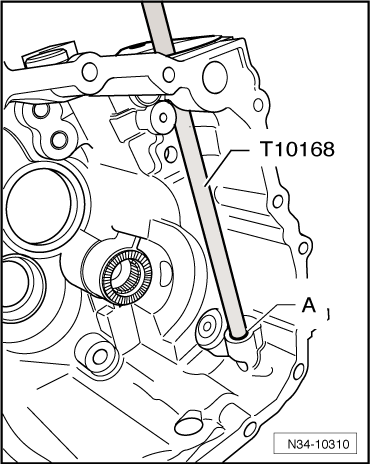

Desencajar el tapón -1-

- Expulsar el tapón -1- desde el interior de la carcasa del cambio hacia fuera.

N34-10050

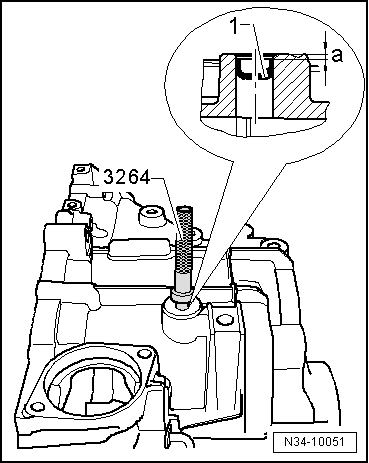

Encajar el tapón -1-

- Encajar el tapón con el mandril de embutición -3264- hasta alcanzar la cota -a-, aprox. 3 mm por debajo del borde superior de la carcasa.

N34-10051

Carcasa del embrague: reparar

Carcasa del embrague: reparar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

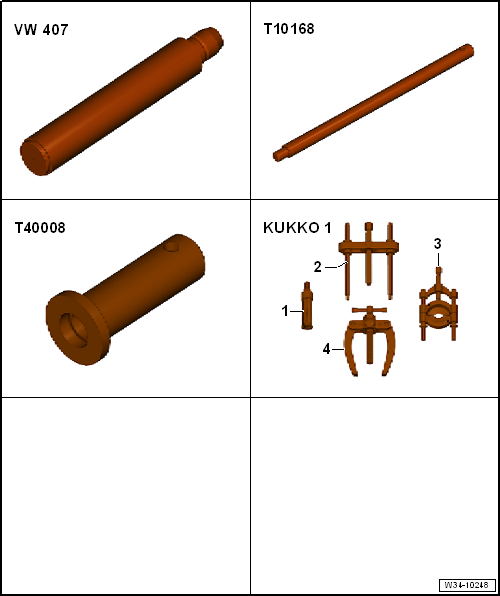

  • Embutidor de prensa -VW 407-
  • Mandril -T10168-
  • Útil de presión -T40008-
  • -1-Extractor de interiores -Kukko 21/2-
  • -1-Extractor de interiores -Kukko 21/4-
  • -4-Contraapoyo -Kukko 22/1-
  • -4-Contraapoyo -Kukko 22/2-
  • Kit de extractores -T20143-

W00-11318

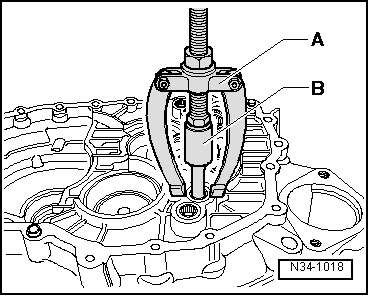

Extraer el casquillo de cojinete para la barra de mando

A - Contraapoyo, p. ej. -Kukko 22/1-

B - Extractor de interiores 14,5 ... 18,5 mm, p. ej. -Kukko 21/2-

N34-1018

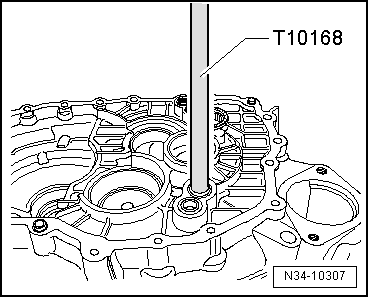

Encajar el casquillo de cojinete de la barra de mando hasta el tope de la herramienta

N34-10307

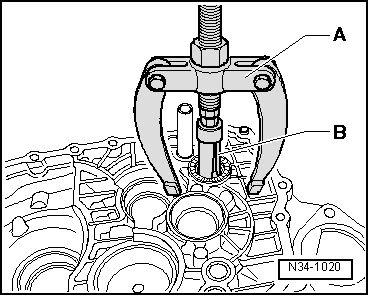

Extraer el casquillo de agujas de la carcasa del embrague

A - Contraapoyo, p. ej. -Kukko 22/2-

B - Extractor de interiores 23,5 ... 30 mm, p. ej. -Kukko 21/4-

  Aviso

El casquillo de agujas se rompe irreparablemente durante el desmontaje y debe sustituirse.

N34-1020

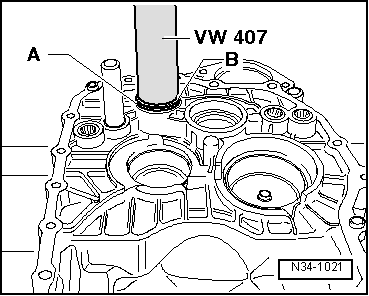

Encajar el casquillo de agujas -A- en la carcasa del embrague

- Al encajarlo, colocar encima la arandela de ataque -B- del árbol de la marcha atrás.

N34-1021
