Seat Leon (2013-2020) Manual de Taller: Fijación al soporte para motores y cajas de cambios

Fijación de la caja de cambios al soporte para motores y cajas de cambios

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

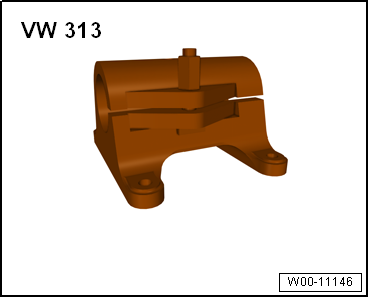

  • Caballete de sujeción -VW 313-

W00-11146

  • Placa de sujeción -VW 309-

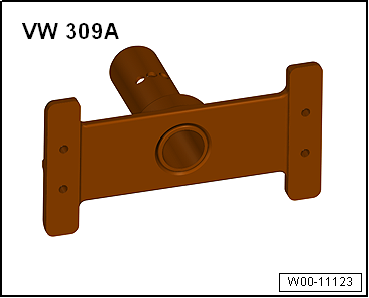

  • O placa de sujeción -VW 309 A-

W00-11123

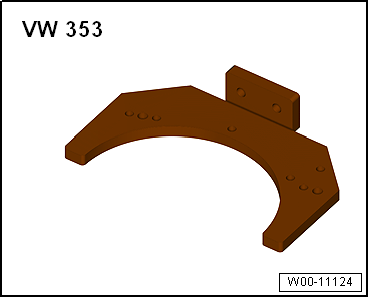

  • Conjunto soporte para cambios -VW 353-

W00-11124

- Fijar la caja de cambios al conjunto soporte -VW 353--flechas-.

- Colocar debajo la bandeja colectora.

  Aviso

Si uno de los taladros roscados no queda apoyado en el conjunto soporte para cambios, hay que colocar arandelas entre el taladro y el soporte.

N34-10023

Aceite para engranajes

Nivel del aceite para engranajes: comprobar el nivel

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

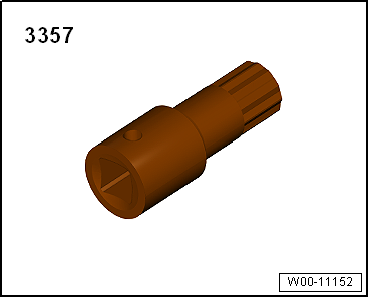

  • Para el tornillo de llenado de aceite con cabeza interior estriada, vaso -3357-

W00-11152

  • Llave dinamométrica -V.A.G 1331-

Aceite para engranajes

W00-11166

- Desmontar el elemento insonorizante -1-.

E10-10147

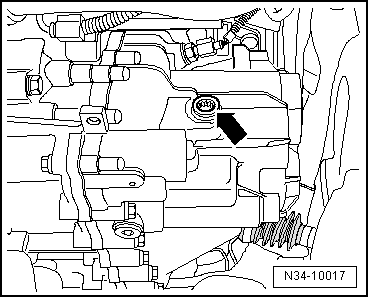

- Desenroscar el tornillo -flecha- de control del aceite para engranajes.

El nivel del aceite es correcto si la caja de cambios está llena hasta el borde inferior del orificio de llenado.

- Dado el caso , echar aceite hasta el borde inferior del orificio de llenado.

- Enroscar el tornillo -flecha-, si lo lleva con un retén nuevo.

- Apretar el tornillo -flecha-.

N34-10017

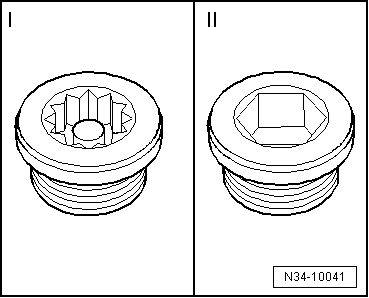

Diferentes versiones de tornillo de llenado o de descarga de aceite

I - Tornillo de llenado o de descarga de aceite con cabeza interior estriada, 45 Nm

II - Tornillo de llenado o de descarga de aceite con hexágono interior, 35 Nm

- Montar el elemento insonorizante.

N34-10041
