Seat Leon (2013-2020) Manual de Taller: Bomba del líquido refrigerante / termostato del líquido refrigerante

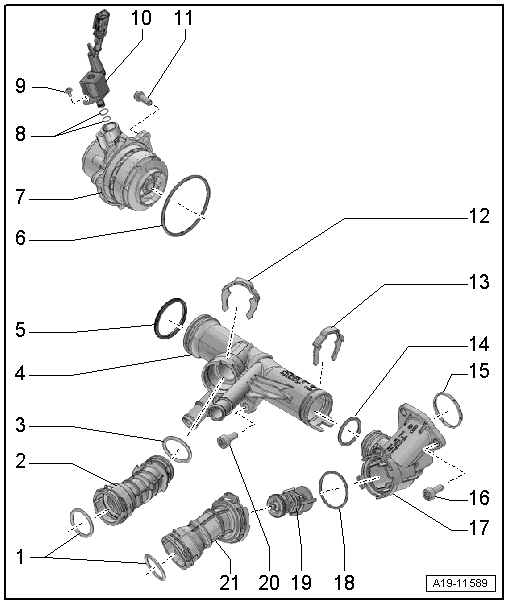

Cuadro de montaje - Bomba del líquido refrigerante / termostato del líquido refrigerante

Cuadro de montaje - Bomba del líquido refrigerante / termostato del líquido refrigerante

1 - Anillos toroidales

  • Sustituir después del desmontaje
  • Humedecer con líquido refrigerante

2 - Manguito de empalme

3 - Anillo toroidal

  • Sustituir después del desmontaje
  • Humedecer con líquido refrigerante

4 - Tubo delantero inferior del líquido refrigerante

  • Desmontar y montar

5 - Retén

  • Sustituir después del desmontaje

6 - Anillo toroidal

  • Sustituir después del desmontaje
  • Humedecer con líquido refrigerante

7 - Bomba de refrigeración

  • Desmontar y montar

8 - Anillos toroidales

  • Sustituir después del desmontaje
  • Humedecer con líquido refrigerante

9 - Tornillo

  • 8 Nm

10 - Válvula del líquido refrigerante para culata -N489-

  • Desmontar y montar

11 - Tornillo

  • Sustituir después del desmontaje
  • 20 Nm +45º

12 - Presilla

  • Asegurarse de que asiente correctamente

13 - Grapa de sujeción

  • Asegurarse de que asiente correctamente

14 - Anillo toroidal

  • Sustituir después del desmontaje
  • Humedecer con líquido refrigerante

15 - Retén

  • Sustituir después del desmontaje

16 - Tornillo

  • 20 Nm

17 - Carcasa del termostato

18 - Anillo toroidal

  • Sustituir después del desmontaje
  • Humedecer con líquido refrigerante

19 - Termostato

  • Desmontar y montar

20 - Tornillo

  • 20 Nm

21 - Manguito de empalme

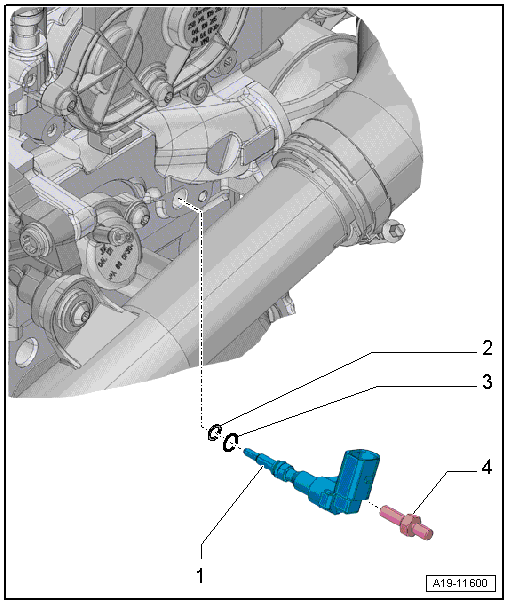

Cuadro de montaje - Sensor de la temperatura del líquido refrigerante

Cuadro de montaje - Sensor de la temperatura del líquido refrigerante

1 - Sensor de temperatura del líquido refrigerante -G62-

  • Desmontar y montar

2 - Anillo distanciador

  • Sustituir si presenta daños

3 - Anillo toroidal

  • Sustituir después del desmontaje
  • Humedecer con líquido refrigerante

4 - Tornillo doble

  • 8 Nm

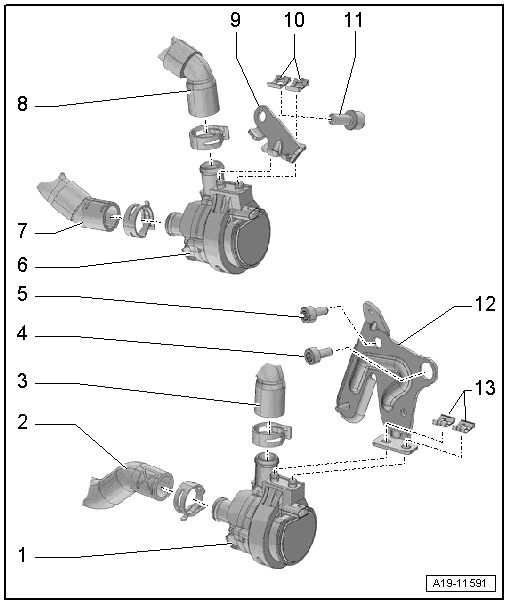

Cuadro de montaje - Bomba del líquido refrigerante eléctrica

Bomba para la refrigeración del aire de sobrealimentación -V188- versión 1, bomba de respaldo para la calefacción -V488-

Bomba para la refrigeración del aire de sobrealimentación -V188- versión 1, bomba de respaldo para la calefacción -V488-

1 - Bomba para refrigeración del aire de sobrealimentación -V188-

  • Desmontar y montar

2 - Tubo flexible del refrigerante

3 - Tubo flexible del refrigerante

4 - Tornillo

  • 40 Nm

5 - Tornillo

  • 40 Nm

6 - Bomba auxiliar de la calefacción -V488-

  • Desmontar y montar

7 - Tubo flexible del refrigerante

8 - Tubo flexible del refrigerante

9 - Soporte

  • Para bomba auxiliar de la calefacción -V488-

10 - Presillas

11 - Tornillo

  • 40 Nm

12 - Soporte

  • Para la bomba para refrigeración del aire de sobrealimentación -V188-

13 - Presillas

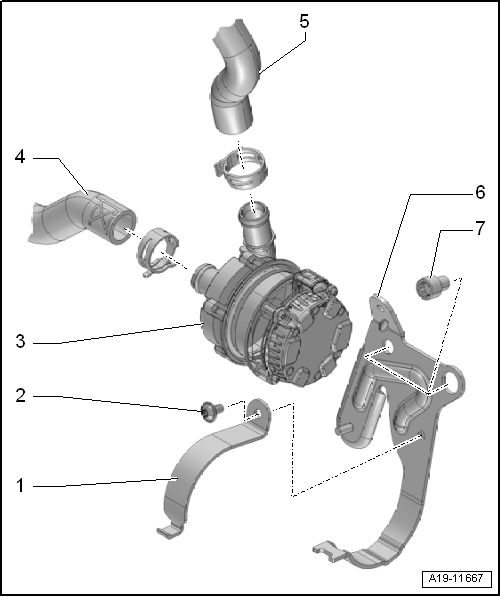

Bomba para la refrigeración del aire de sobrealimentación -V188- versión 2

Bomba para la refrigeración del aire de sobrealimentación -V188- versión 2

1 - Arco de sujeción

2 - Tornillo

  • 23 Nm

3 - Bomba para refrigeración del aire de sobrealimentación -V188-

  • Desmontar y montar

4 - Tubo flexible para líquido refrigerante

5 - Tubo flexible para líquido refrigerante

6 - Soporte

  • Para bomba para refrigeración del aire de sobrealimentación -V188-

7 - Tornillo

  • 40 Nm

Bomba del líquido refrigerante: desmontar y montar

Desmontar

- Evacuar el líquido refrigerante.

- Retirar la correa dentada del árbol de levas.

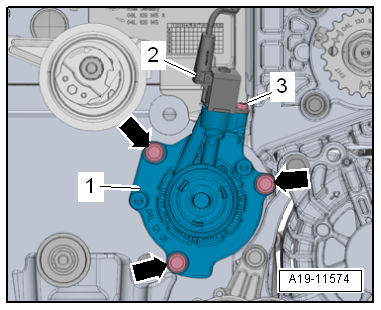

- Desenroscar el tornillo -3-, desprender la válvula de líquido refrigerante para la culata -N489--pos. 2-.

- Desenroscar los tornillos -flechas-, retirar la bomba del líquido refrigerante -1-.

Montar

El montaje se realiza siguiendo el orden inverso de las operaciones y teniendo en cuenta lo siguiente:

  Aviso

Sustituir los anillos toroidales.

- Limpiar y alisar las superficies para los anillos toroidales.

- Humedecer los anillos toroidales con líquido refrigerante.

- Montar la correa dentada (ajustar los tiempos de distribución).

- Reponer líquido refrigerante.

A19-11574

Pares de apriete

  •  "Cuadro de montaje - Bomba del líquido refrigerante / termostato del líquido refrigerante"

Termostato del líquido refrigerante: desmontar y montar

Desmontar

- Evacuar el líquido refrigerante.

- Desmontar la carcasa del filtro de aire.

- Desenroscar los tornillos -flechas-.

- Soltar la abrazadera de tornillo -2-, retirar el tubo de conducción de aire -1-.

A21-10778

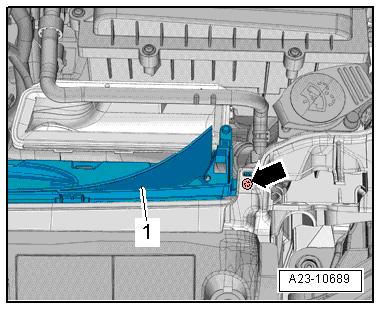

Vehículos con letras distintivas del motor CRLB, CRMB, CUNA, CXXB

- Desenroscar el tornillo -flecha-, lado izquierdo y derecho.

- Desenclavar el elemento inferior -1- de la conducción de aire y retirar.

A23-10689

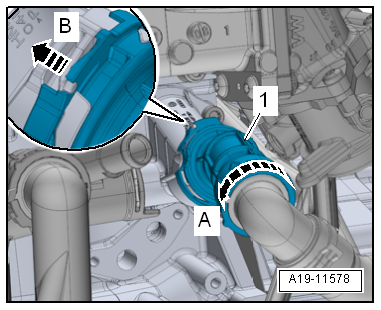

Continúa para todos los vehículos

- Desbloquear el bloqueo -flecha B-.

- Girar el manguito de empalme -1- en la -dirección de la flecha A- y quitarlo.

- Retirar el termostato.

Montar

El montaje se realiza siguiendo el orden inverso de las operaciones y teniendo en cuenta lo siguiente:

  Aviso

Sustituir el anillo toroidal.

- Limpiar y alisar la superficie de estanqueidad para el anillo toroidal.

- Humedecer el anillo toroidal con líquido refrigerante.

A19-11578

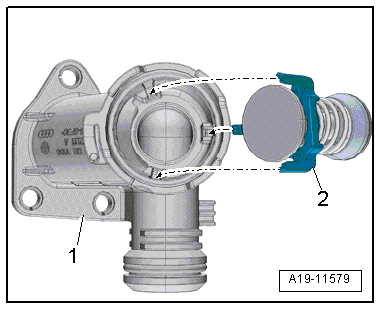

- Colocar el termostato -2- en la carcasa del termostato.

  • Los salientes de sujeción deben incidir en las guías -flechas-.

- Reponer líquido refrigerante.

A19-11579

Pares de apriete

  •  "Cuadro de montaje - Bomba del líquido refrigerante / termostato del líquido refrigerante"
  •  "Cuadro de montaje - Sistema de aire de sobrealimentación"
  •  "Cuadro de montaje - Carcasa del filtro de aire"

Válvula del líquido refrigerante para la culata -N489-: desmontar y montar

Desmontar

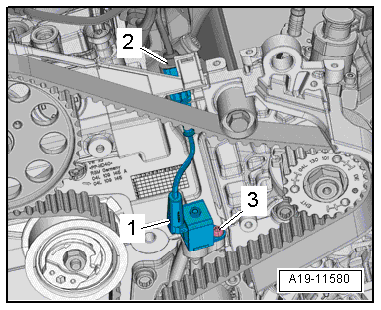

- Desmontar el protector superior de la correa dentada.

- Separar el conector eléctrico -2- y liberar el conducto eléctrico.

- Desenroscar el tornillo -3-, desprender la válvula de líquido refrigerante para la culata -N489--pos. 1-.

Montar

El montaje se realiza siguiendo el orden inverso de las operaciones y teniendo en cuenta lo siguiente:

  Aviso

Sustituir los anillos toroidales.

- Montar el protector superior de la correa dentada.

A19-11580

Pares de apriete

  • "Cuadro de montaje - Bomba del líquido refrigerante / termostato del líquido refrigerante"

Termostato del líquido refrigerante: comprobar

- Calentar el termostato de líquido refrigerante desmontado en agua.

Termostato del líquido refrigerante: comprobar

Sensor de la temperatura del líquido refrigerante -G62-: desmontar y montar

Desmontar

  • Motor frío.

- Abrir brevemente el tapón -flecha- del depósito de expansión del refrigerante para reducir la presión residual en el circuito de refrigeración.

- Desmontar la carcasa del filtro de aire.

Sensor de la temperatura del líquido refrigerante -G62-: desmontar y montar

- Desenroscar los tornillos -flechas-.

- Soltar la abrazadera de tornillo -2-, retirar el tubo de conducción de aire -1-.

A21-10778

- Desmontar del cambio el cable de mando y el cable de selección, destornillar el contrasoporte y depositarlo a un lado junto con los cables de mando.

- Dejar al descubierto el mazo de cables eléctricos -1-.

- Desenroscar la tuerca -4- y los tornillos -2, 3-.

- Empujar los tubos de líquido refrigerante izquierdos un poco hacia la izquierda.

A19-11582

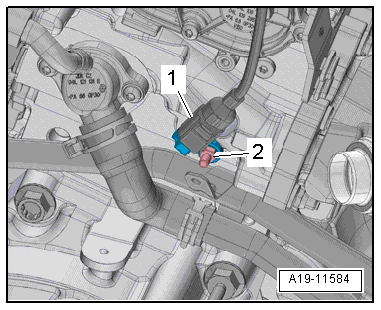

- Desacoplar el conector eléctrico -1-.

- Desenroscar el tornillo doble -2-, retirar el sensor de temperatura del líquido refrigerante -G62-.

  Aviso

Si en la culata se queda atascado un anillo toroidal o un anillo distanciador, sacarlo con un alambre.

Montar

El montaje se realiza siguiendo el orden inverso de las operaciones y teniendo en cuenta lo siguiente:

  Aviso
  • Sustituir los anillos toroidales después del desmontaje.
  • Si está dañado, sustituir el anillo distanciador.

- Montar los tubos de líquido refrigerante izquierdos.

- Comprobar el nivel del líquido refrigerante.

A19-11584

Pares de apriete

  •  "Cuadro de montaje - Culata"
  •  "Cuadro de montaje - Carcasa del filtro de aire"
  •  "Cuadro de montaje - Colector de admisión"

Bomba del líquido refrigerante eléctrica: desmontar y montar

Bomba del intercooler -V188-: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Abrazaderas aprisionadoras para tubos flexibles de hasta 25 mm -3094-

W00-11130

  • Alicates para abrazaderas de tubos flexibles -VAS 6362-

Desmontar

- Desmontar el elemento insonorizante.

W00-11227

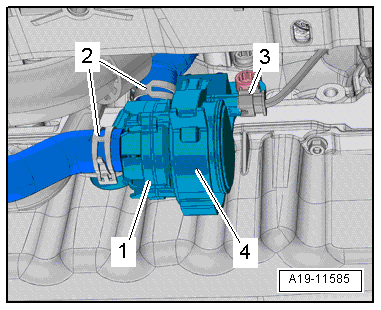

Vehículos con bomba para la refrigeración del aire de sobrealimentación -V188- versión 1

- Desacoplar el conector eléctrico -3-.

  Aviso

Para recoger el líquido refrigerante que salga hay que colocar un trapo debajo.

- Estrangular los tubos flexibles del líquido refrigerante con las mordazas para tubos flexibles -3094-.

- Soltar las abrazaderas -2-, desmontar los tubos flexibles de líquido refrigerante.

- Desenganchar la bomba para refrigeración del aire de sobrealimentación -V188--pos. 1- del elemento de anclaje -4-.

A19-11585

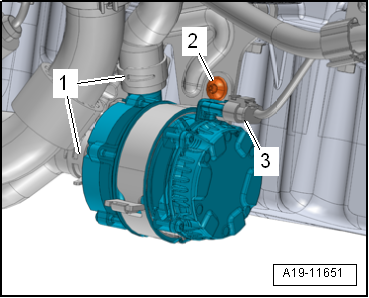

Vehículos con bomba para la refrigeración del aire de sobrealimentación -V188- versión 2

- Desacoplar el conector eléctrico -3-.

  Aviso

Para recoger el líquido refrigerante que salga hay que colocar un trapo debajo.

- Estrangular los tubos flexibles de líquido refrigerante con las mordazas -3094-.

- Soltar las abrazaderas para tubos flexibles -1- y desmontar los tubos flexibles para líquido refrigerante.

- Desenroscar el tornillo -2-, abrir la lengüeta de sujeción y quitar la bomba para la refrigeración del aire de sobrealimentación -V188-.

Montar

El montaje se realiza siguiendo el orden inverso de las operaciones y teniendo en cuenta lo siguiente:

  Aviso

Fijar todos los empalmes de tubos flexibles con abrazaderas correspondientes al estado de la serie.

- Comprobar el nivel del líquido refrigerante.

A19-11651

Pares de apriete

  • "Cuadro de montaje - Bomba del líquido refrigerante eléctrica"
  • Cuadro de montaje: insonorización.

Bomba de respaldo para la calefacción -V488-: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Abrazaderas para tubos flexibles de hasta 25 mm -3094-

W00-11130

  • Alicate para abrazaderas de manguera -VAS 6362-

Desmontar

- Desmontar el elemento insonorizante.

W00-11227

- Desacoplar el conector eléctrico -3-.

  Aviso

Para recoger el líquido refrigerante que salga hay que colocar un trapo debajo.

- Estrangular los tubos flexibles de líquido refrigerante con las mordazas -3094-.

- Soltar las abrazaderas para tubos flexibles -4- y desmontar los tubos flexibles para líquido refrigerante.

- Desenganchar la bomba de respaldo para la calefacción -V488--pos. 2- del elemento de anclaje -1-.

Montar

El montaje se realiza siguiendo el orden inverso de las operaciones y teniendo en cuenta lo siguiente:

  Aviso

Fijar todos los empalmes de tubos flexibles con abrazaderas correspondientes al estado de la serie.

- Comprobar el nivel del líquido refrigerante.

A19-11586

Pares de apriete

  • "Cuadro de montaje - Bomba del líquido refrigerante eléctrica"
  • Cuadro de montaje: insonorización.
