Seat Leon (2013-2020) Manual de Taller: Tubos del líquido refrigerante

Cuadro de montaje - Tubos del líquido refrigerante

  Aviso

Las flechas en los tubos de líquido refrigerante y en los extremos de los tubos flexibles para líquido refrigerante deben coincidir.

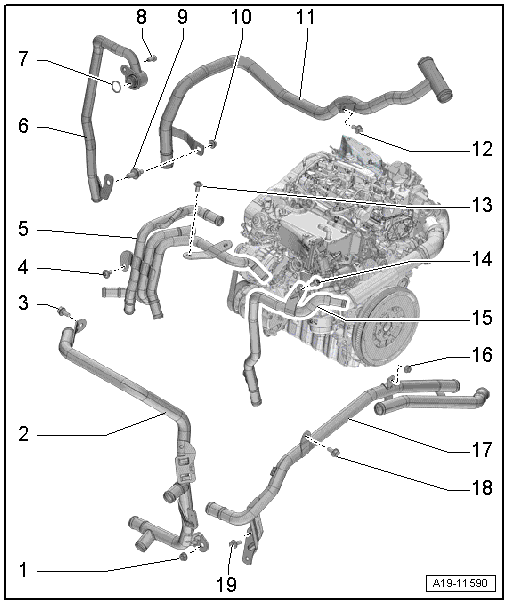

Cuadro de montaje - Tubos del líquido refrigerante

1 - Tuerca

  • 10 Nm

2 - Tubo delantero derecho del refrigerante

  • Desmontar y montar

3 - Tornillo

  • 10 Nm

4 - Tornillo

  • 10 Nm

5 - Tubos de líquido refrigerante delanteros superiores

  • Desmontar y montar

6 - Tubo trasero derecho del refrigerante

  • Desmontar y montar

7 - Anillo toroidal

  • Sustituir después del desmontaje
  • Humedecer con líquido refrigerante

8 - Tornillo

  • 10 Nm

9 - Tornillo

  • 23 Nm

10 - Tuerca

  • 10 Nm

11 - Tubo de líquido refrigerante trasero

  • Desmontar y montar

12 - Tornillo

  • 10 Nm

13 - Tornillo

  • 10 Nm

14 - Tornillo

  • 10 Nm

15 - Tubo de líquido refrigerante delantero izquierdo

  • Desmontar y montar

16 - Tuerca

  • 10 Nm

17 - Tubos de líquido refrigerante izquierdos

  • Desmontar y montar

18 - Tornillo

  • 8 Nm

19 - Tornillo

  • 8 Nm

Tubos del líquido refrigerante: desmontar y montar

Tubos del líquido refrigerante delanteros superiores: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Alicates para abrazaderas de tubos flexibles -VAS 6362-

Desmontar

- Desmontar la cubierta del motor.

- Evacuar el líquido refrigerante.

W00-11227

- Liberar el tubo flexible del líquido refrigerante -2-.

- Desenroscar los tornillos -flechas-.

- Desbloquear la conducción de aire -1- en el portacierres y retirarla -en sentido de las flechas-.

E24-10085

- Desenclavar el soporte -1- con los tubos flexibles de combustible.

- Desenroscar los tornillos -flechas-.

- Soltar la abrazadera para tubo flexible -3- y desmontar el tubo flexible para líquido refrigerante.

A19-11570

Vehículos con letras distintivas del motor CLHA, CLHB, CKFB, CKFC, CRKB, CRBC, CRVA, CRVC, CUPA

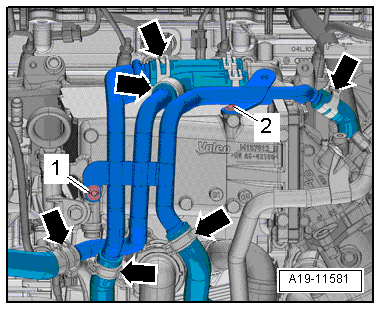

- Desenroscar los tornillos -1, 2-.

- Soltar las abrazaderas para tubos flexibles -flechas- y desmontar los tubos flexibles para líquido refrigerante.

- Retirar los tubos de líquido refrigerante delanteros superiores.

A19-11581

Vehículos con letras distintivas del motor CRLB, CRMB, CUNA, CXXB

- Desenroscar los tornillos -1, 2-.

- Soltar las abrazaderas para tubos flexibles -flechas- y desmontar los tubos flexibles para líquido refrigerante.

- Retirar los tubos de líquido refrigerante delanteros superiores.

Montar

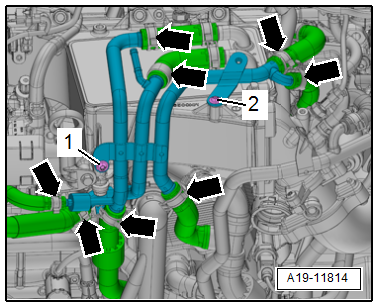

El montaje se realiza siguiendo el orden inverso de las operaciones y teniendo en cuenta lo siguiente:

  Aviso

Fijar todos los empalmes de tubos flexibles con abrazaderas correspondientes al estado de la serie.

- Reponer líquido refrigerante.

- Montar la cubierta del motor.

A19-11814

Pares de apriete

  •  "Cuadro de montaje - Tubos del líquido refrigerante"
  •  "Cuadro de montaje - Carcasa del filtro de aire"

Tubo de líquido refrigerante delantero inferior: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Alicates para abrazaderas de tubos flexibles -VAS 6362-

W00-11227

Desmontar

- Desmontar la carcasa del filtro de aceite.

- Desenroscar los tornillos -flechas-.

- Soltar la abrazadera de tornillo -2-, retirar el tubo de conducción de aire -1-.

A21-10778

Vehículos con letras distintivas del motor CLHA, CLHB, CKFB, CKFC, CRKB, CRBC, CRVA, CRVC, CUPA

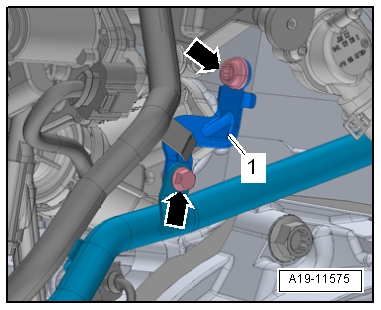

- Desenroscar los tornillos -flechas-, empujar hacia un lado el soporte -1- con el mazo de cables eléctricos.

Vehículos con letras distintivas del motor CRLB, CRMB, CUNA, CXXB

- Desmontar la unidad de mando de la mariposa -J338-

A19-11575

Continúa para todos los vehículos

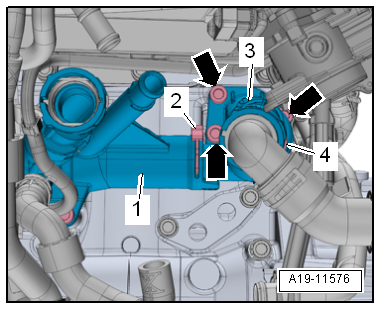

- Levantar la presilla de sujeción -4-, desmontar el tubo flexible de líquido refrigerante.

- Desenroscar los tornillos -flechas-.

- Desprender la presilla de seguridad -2-, desprender la carcasa del termostato -3- del tubo de líquido refrigerante delantero inferior -1- y quitarla.

A19-11576

- Soltar la abrazadera -1-, desmontar el tubo flexible de líquido refrigerante.

- Desenroscar el tornillo -4-.

- Desempalmar el tubo de líquido refrigerante delantero inferior -3- y quitarlo; al hacerlo, no dañar la tubería de depresión -2-.

Montar

El montaje se realiza siguiendo el orden inverso de las operaciones y teniendo en cuenta lo siguiente:

  Aviso
  • Sustituir las juntas y los anillos toroidales después del desmontaje.
  • Fijar todos los empalmes de tubos flexibles con abrazaderas correspondientes al estado de la serie.

- Limpiar y alisar las superficies de estanqueidad para las juntas y los anillos toroidales.

- Humedecer las juntas y los anillos toroidales con líquido refrigerante.

- Montar la carcasa del filtro de aceite.

- Acoplar el tubo flexible de líquido refrigerante con acoplamiento rápido

- Reponer líquido refrigerante.

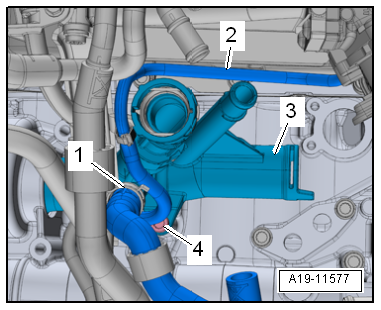

A19-11577

Pares de apriete

  •  "Cuadro de montaje - Bomba del líquido refrigerante / termostato del líquido refrigerante"
  •  "Cuadro de montaje - Colector de admisión"

Tubo de líquido refrigerante delantero izquierdo: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Alicates para abrazaderas de tubos flexibles -VAS 6362-

Desmontar

- Desmontar la cubierta del motor.

- Evacuar el líquido refrigerante.

W00-11227

- Liberar el tubo flexible del líquido refrigerante -2-.

- Desenroscar los tornillos -flechas-.

- Desbloquear la conducción de aire -1- en el portacierres y retirarla -en sentido de las flechas-.

E24-10085

Vehículos con letras distintivas del motor CLHA, CLHB, CKFB, CKFC, CRKB, CRBC, CRVA, CRVC, CUPA

- Levantar la presilla de sujeción -1-, desmontar el manguito de empalme para el líquido refrigerante.

- Desenroscar el tornillo -2-.

- Soltar las abrazaderas -flechas-, desmontar los tubos flexibles de líquido refrigerante.

- Retirar el tubo de líquido refrigerante delantero izquierdo.

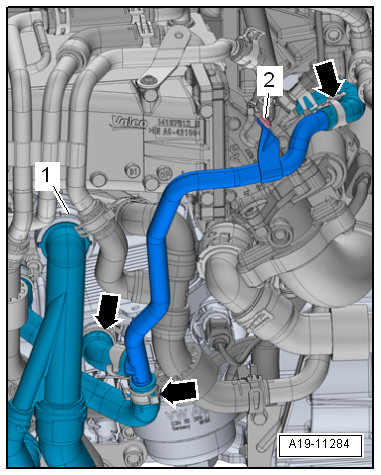

A19-11284

Vehículos con letras distintivas del motor CRLB, CRMB, CUNA, CXXB

- Desmontar la carcasa del filtro de aire.

- Levantar la presilla de sujeción -1-, desmontar el manguito de empalme para el líquido refrigerante.

- Desenroscar el tornillo -2-.

- Soltar las abrazaderas para tubos flexibles -flechas- y desmontar los tubos flexibles para líquido refrigerante.

- Retirar el tubo de líquido refrigerante delantero izquierdo.

Montar

El montaje se realiza siguiendo el orden inverso de las operaciones y teniendo en cuenta lo siguiente:

  Aviso

Fijar todos los empalmes de tubos flexibles con abrazaderas correspondientes al estado de la serie.

- Reponer líquido refrigerante.

- Montar la cubierta del motor.

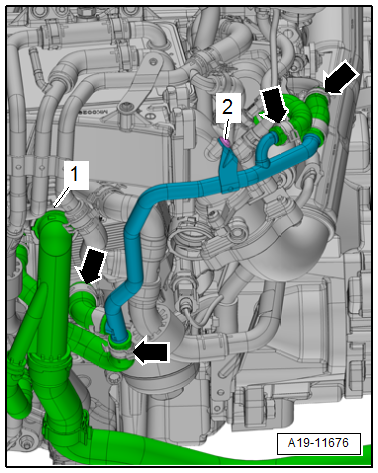

A19-11676

Pares de apriete:

  •  "Cuadro de montaje - Tubos del líquido refrigerante"
  •  "Carcasa del filtro de aire: desmontar y montar"

Tubo de líquido refrigerante delantero derecho: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Alicates para mordazas para tubos flexibles -VAS 6340-

W00-11220

  • Alicates para abrazaderas de tubos flexibles -VAS 6362-

Desmontar

- Evacuar el líquido refrigerante.

- Desmontar la correa poli-V.

- Desmontar del soporte el compresor de climatización con los tubos flexibles de agente frigorífico acoplados.

W00-11227

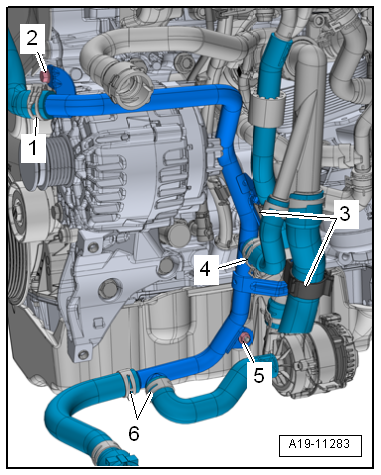

- Soltar las abrazaderas -1, 4, 6-, desmontar los tubos flexibles de líquido refrigerante.

- Desenroscar la tuerca -5- y el tornillo -2-.

- Liberar los tubos flexibles de líquido refrigerante -3-, retirar el tubo de líquido refrigerante delantero derecho.

Montar

El montaje se realiza siguiendo el orden inverso de las operaciones y teniendo en cuenta lo siguiente:

  Aviso

Fijar todos los empalmes de tubos flexibles con abrazaderas correspondientes al estado de la serie.

- Montar la correa poli-V.

- Reponer líquido refrigerante.

Pares de apriete:

  • "Cuadro de montaje - Tubos del líquido refrigerante"
  • Cuadro de montaje: grupo motriz del compresor de climatización.

A19-11283

Tubos de líquido refrigerante izquierdos: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Alicates para mordazas para tubos flexibles -VAS 6340-

Desmontar

- Evacuar el líquido refrigerante.

- Desmontar la carcasa del filtro de aire.

W00-11220

- Desenroscar los tornillos -flechas-.

- Soltar la abrazadera de tornillo -2-, retirar el tubo de conducción de aire -1-.

- Desmontar del cambio el cable de mando y el cable de selección, destornillar el contrasoporte y depositarlo a un lado junto con los cables de mando.

A21-10778

Vehículos con tubos de líquido refrigeración izquierdos versión 1

- Dejar al descubierto el mazo de cables eléctricos -1-.

- Desenroscar la tuerca -4- y los tornillos -2, 3-.

- Soltar las abrazaderas para tubos flexibles -flechas- y desmontar los tubos flexibles para líquido refrigerante.

- Retirar los tubos de líquido refrigerante a la izquierda.

A19-11582

Vehículos con tubos de líquido refrigeración izquierdos versión 2

- Dejar al descubierto el mazo de cables eléctricos -1-.

- Desenroscar la tuerca -4- y los tornillos -2, 3-.

- Soltar las abrazaderas -flechas-, desmontar los tubos flexibles para líquido refrigerante.

- Retirar los tubos para líquido refrigerante a la izquierda.

Montar

El montaje se realiza siguiendo el orden inverso de las operaciones y teniendo en cuenta lo siguiente:

  Aviso

Fijar todos los empalmes de tubos flexibles con abrazaderas correspondientes al estado de la serie.

- Reponer líquido refrigerante.

A19-11652

Pares de apriete

  • Abrazadera de tornillo tubo de aire de sobrealimentación: 5,5 Nm
  • "Cuadro de montaje - Tubos del líquido refrigerante"
  • "Cuadro de montaje - Carcasa del filtro de aire"
  • "Cuadro de montaje - Colector de admisión"
  • Cuadro de montaje: mecanismo de accionamiento del cambio.

Tubo de líquido refrigerante trasero: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Bandeja colectora para grúas de taller -VAS 6208-

W00-11209

  • Alicates para mordazas para tubos flexibles -VAS 6340-

W00-11220

  • Alicates para abrazaderas de tubos flexibles -VAS 6362-

Desmontar

- Desmontar el elemento insonorizante.

Vehículos de tracción total

- Desmontar el tubo primario de escape.

W00-11227

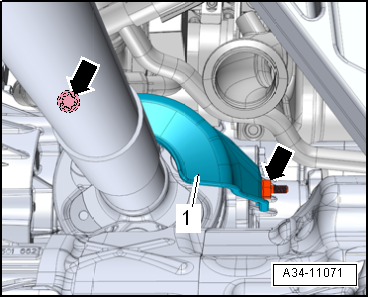

- Desenroscar los tornillos -flechas- y quitar la chapa calorífuga -1-.

A34-11071

Continúa para todos los vehículos

- Poner debajo la bandeja colectora para grúas de taller -VAS 6208-.

- Soltar la abrazadera -4-, desmontar el tubo flexible de líquido refrigerante, dejar salir el líquido refrigerante.

- Soltar las abrazaderas para tubos flexibles -1- y desmontar los tubos flexibles para líquido refrigerante.

- Desenroscar la tuerca -3- y el tornillo -2-, retirar el tubo de líquido refrigerante trasero.

Montar

El montaje se realiza siguiendo el orden inverso de las operaciones y teniendo en cuenta lo siguiente:

A19-11583

- Montar primero el tornillo -2- y a continuación la tuerca -3-.

  Aviso

Fijar todos los empalmes de tubos flexibles con abrazaderas correspondientes al estado de la serie.

- Reponer líquido refrigerante.

A19-11583

Pares de apriete

  • "Cuadro de montaje - Tubos del líquido refrigerante"
  • Cuadro de montaje: insonorización.

Tubo de líquido refrigerante trasero derecho: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Alicates para abrazaderas de tubos flexibles -VAS 6362-

Desmontar

  Aviso

Durante el montaje, colocar todos los manguitos calorífugos en el mismo lugar que antes.

- Desmontar la cubierta del motor.

- Evacuar el líquido refrigerante.

- Desmontar el tubo de líquido refrigerante trasero.

- Desmontar los tubos de líquido refrigerante a la izquierda.

- Desmontar el tubo primario de escape.

W00-11227

Vehículos con letras distintivas del motor CLHA, CLHB, CKFB, CKFC, CRKB, CRBC, CRVA, CRVC, CUPA

- Abrir el manguito calorífugo -1-.

- Sacar del soporte y desacoplar el conector eléctrico -4-, y liberar el cable eléctrico.

- Desacoplar los conectores eléctricos -3, 5- y liberar el mazo de cables eléctricos.

- Desenroscar el tornillo -2-, depositar hacia atrás el soporte con el sensor de la presión diferencial -G505-.

A15-11416

Vehículos con letras distintivas del motor CRLB, CRMB, CUNA, CXXB

- Abrir el manguito calorífugo -1-.

- Sacar del soporte y desacoplar el conector eléctrico -5-, y liberar el cable eléctrico.

- Desacoplar los conectores eléctricos -3, 4 y 6- y liberar el mazo de cables.

- Desenroscar el tornillo -2-.

A15-11534

- Desacoplar y liberar el tubo flexible de depresión -flecha-.

- Apartar hacia atrás el soporte con los sensores de presión diferencial.

A23-10729

Continúa para todos los vehículos

- Presionar las teclas de desbloqueo en el tubo flexible -1- del respiradero del cárter del cigüeñal, desmontar el tubo flexible de la tapa de la culata.

- Liberar los tubos flexibles de depresión en el tubo de conducción de aire -flechas-.

- Desenroscar el tornillo -2-, girar hacia atrás el tubo canalizador de aire con la boca de aspiración y sacarlo del turbocompresor.

A21-10777

- Soltar la abrazadera para tubo flexible -1- y desmontar el tubo flexible para líquido refrigerante.

- Soltar el tornillo -2-, desenroscar el tornillo -3- y pivotar hacia un lado la tubería de líquido refrigerante.

A19-11571

- Desacoplar los conectores eléctricos, liberar los cables:

2 - Para el sensor 4 de temperatura de los gases de escape -G648-

3 - Para el sensor 3 de temperatura de los gases de escape -G495-

4 - Para sonda lambda 1 anterior al catalizador -GX10-

Vehículos de tracción total

- Desmontar el palier derecho del engranaje de reenvío.

A21-10854

Continúa para todos los vehículos

- Empujar hacia un lado el manguito calorífugo, separar el conector eléctrico -5-.

- Soltar la abrazadera -3-, desmontar el tubo flexible de conducción de aire.

- Soltar la abrazadera -4-, desmontar el tubo flexible de líquido refrigerante.

- Desenroscar el tornillo -1-, aflojar el tornillo -2-.

  Aviso

Ignorar la -pos. 6-.

A26-11266

- Aflojar el tornillo -1-, retirar la abrazadera de tornillo.

- Aflojar el tornillo doble -2-, empujar el tubo de líquido refrigerante un poco hacia atrás.

- Desenroscar los tornillos -flechas-, empujar hacia atrás el catalizador con filtro de partículas y el radiador para la recirculación de gases de escape.

A26-10996

- Soltar la abrazadera -1-, desmontar el tubo flexible de líquido refrigerante.

- Desenroscar el tornillo doble -2- y el tornillo -3-, retirar el tubo de líquido refrigerante trasero derecho.

Montar

El montaje se realiza siguiendo el orden inverso de las operaciones y teniendo en cuenta lo siguiente:

  Aviso
  • Sustituir el anillo toroidal.
  • Fijar todos los empalmes de tubos flexibles con abrazaderas correspondientes al estado de la serie.

- Montar el módulo para depuración de gases de escape.

- Montar el tubo primario de escape.

- Montar el tubo de líquido refrigerante trasero.

- Montar los tubos de líquido refrigerante a la izquierda.

- Montar la cubierta del motor.

- Reponer líquido refrigerante.

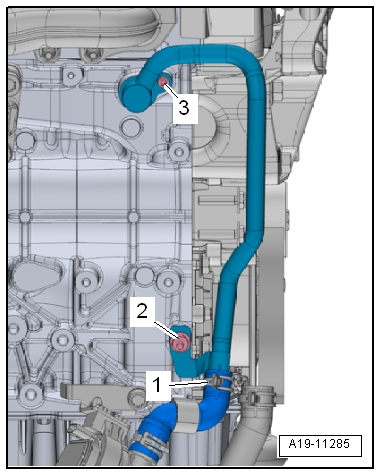

A19-11285

Pares de apriete

  •  "Cuadro de montaje - Tubos del líquido refrigerante"
  •  "Cuadro de montaje - Silenciadores"

    LEER SIGUIENTE:

     Radiador / ventilador del radiador

    Cuadro de montaje - Radiador / ventilador del radiador Radiador, versión 1 1 - Radiador del líquido refrigerante Desmontar y montar Tras sustituir, cambiar el líquido refrigeran

     Turbocompresión, compr. G

     Turbocompresor

    Cuadro de montaje - Turbocompresor 1 - Tornillo hueco 30 Nm 2 - Conducto de alimentación del aceite Verificar la continuidad de paso Antes del montaje, llenar

    VER MAS:

     Kia Forte. Filtro de combustible (para diésel), Filtro de aire, Filtro de aire del climatizador

    Filtro de combustible (para diésel) Purga del agua del filtro de combustible El filtro de combustible del motor diésel desempeña un importante papel para separar el agua del combustible y acumularla en su parte inferior. Si se acumula agua en el filtro de combustible, la luz de aviso se enciende

     Honda Civic. Antes de conducir

    Preparativos para la conducción Compruebe los elementos que se indican a continuación antes de ponerse en marcha. Comprobaciones del exterior Asegúrese de que no haya ninguna obstrucción en las ventanillas, los retrovisores de las puertas, las luces exteriores ni otras partes del vehículo.

    Manuales para autos


    Nuevo | Top | Mapa del sitio | Buscar | © 2020-2024 www.cmanes.net 0.0067
