Seat Leon (2013-2020) Manual de Taller: Aplicación del kit enjuague con los adaptadores-SAT 4009-

  • Dependiendo del tipo de herramientas elegidas, pueden resultar diferencias en el proceso de trabajo; ténganse en cuenta las instrucciones de manejo específicas de las herramientas o adaptadores.

  ¡ATENCIÓN!

Se recomienda tener preparado un frasco para el lavado de ojos.

Si el agente frigorífico líquido entrara en contacto con los ojos, se deberá proceder a enjuagar los ojos minuciosamente con agua durante unos 15 minutos.

Acto seguido, habrá que ponerse gotas de colirio y acudir de inmediato a un médico, aun cuando los ojos no duelan.

El médico debe ser informado del agente frigorífico que ha ocasionado la congelación.

  ¡ATENCIÓN!

Antes de efectuar la instalación será necesario desconectar la estación de A/A del sistema de alimentación eléctrica.

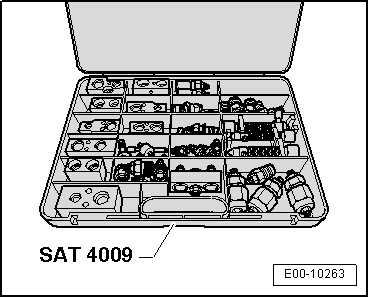

E00-10263

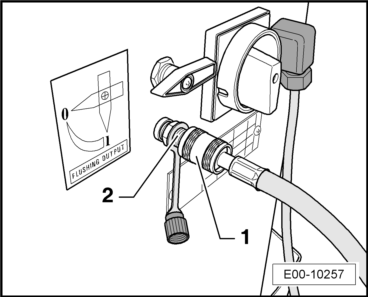

- Acoplar el tubo rojo (zona de alta presión) -1-, por el lado del empujador de la válvula, al racor de la estación -2- tras extraer el tapón de plástico.

E00-10257

- Conectar el otro extremo del tubo rojo a la parte del circuito que se valla a limpiar, usando la maleta SAT 4009 con los elementos que se necesiten en cada caso.

E00-10258

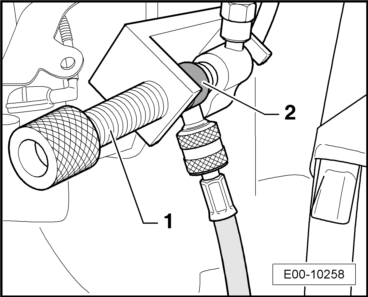

Un ejemplo de conexionado es del tipo puente universal -1-, con la junta de goma -2- que se acopla al diámetro del tubo.

E00-10260

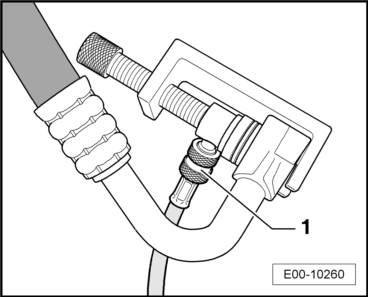

En el lado de baja presión (tubo azul) -1- el refrigerante fluye a través del circuito de aire acondicionado a limpiar en forma de líquido y sigue el recorrido del acoplamiento hasta el filtro de lavado.

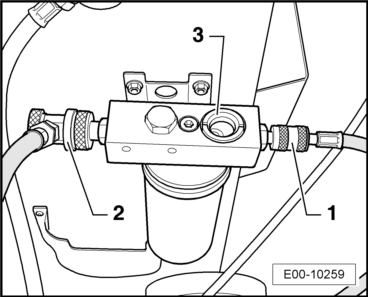

Por la entrada -1- fluye el refrigerante, en la ventana -3- se aprecia el refrigerante sucio.

  • - Este filtro separa las partículas del liquido refrigerante atrapándolas, volviendo limpio a la máquina por el acoplamiento rápido -2-.

E00-10259

Adaptación de máquinas de carga para agente frigorífico anteriores a la SAT 4006D para el enjuague de circuitos con el Kit SAT 4009

Las máquinas de carga del agente frigorífico R134a que suministra SEAT, superiores a la SAT 4006D, tienen incorporado el Kit SAT 4006D.

Aquellas máquinas anteriores a las que suministra SEAT, SAT 4006D, debe instalase el Kit SAT 4009 de enjuague del circuito de agente frigorífico R134a.

  Aviso
  • Información adicional ⇒ Manual de instrucciones, de la propia máquina.
  • Información adicional ⇒ Manual de montaje del Kit de lavado, del propio fabricante.
  • Catalogo de útiles y herramientas.

  ¡ATENCIÓN!

Antes de efectuar la instalación será necesario desconectar la estación de A/A del sistema de alimentación eléctrica.

- Verificar que el contenido del kit de limpieza está completo.

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Maletín con racores o adaptadores SAT 4009D.
  • Tubos de conexión.
  • Kit racores con válvula de esfera.
  • Filtro con soporte de fijación.

Montar:

- Extraer el panel frontal y el superior de la estación de agente frigorífico 134a.

E00-10255

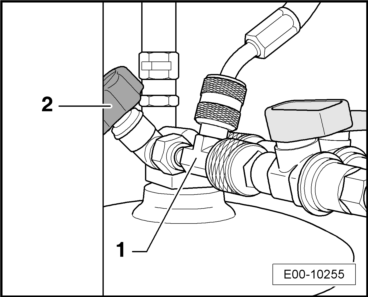

- Intercalar en el circuito la toma -1- en forma de -T- como se ve en la figura , después del grifo rojo -2- de la botella de agente frigorífico. Esta zona el agente frigorífico es liquido.

- Atornillar el resto de racores, y extraerlos por los dos orificios -1- y -2-

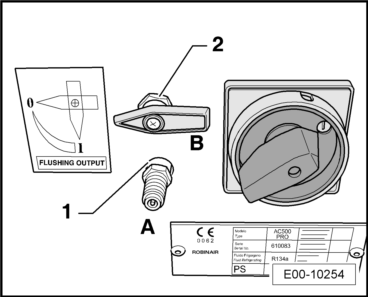

- Montar la empuñadura -B- en la válvula con su respectivo tornillo.

- Atornillar la válvula Schraeder -A- con la llave correspondiente en dotación.

Montar el soporte y filtro:

E00-10254

- Atornillar el soporte de fijación del filtro al armazón con los cuatro tornillos en dotación.

- Atornillar el soporte de fijación al filtro, con los dos tornillos mas tuercas.

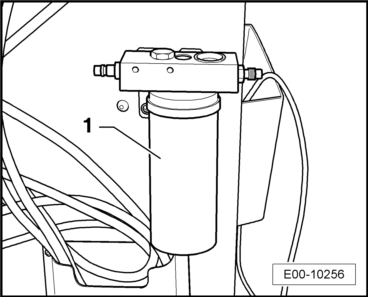

- Colgar el filtro en el soporte -1- de la máquina, que se monto con anterioridad.

E00-10256

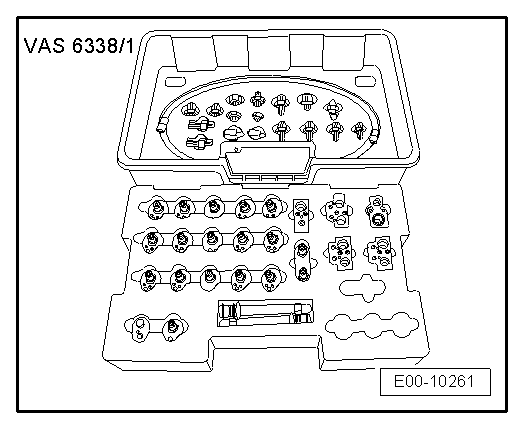

Adaptador para realizar los circuitos de enjuague -VAS 6338/1-

  • En la siguiente tabla figuran los diferentes adaptadores que se precisan para conectar la estación de servicio para climatizadores al circuito frigorífico para el enjuague y para puentear el depósito de líquido o el depósito colector desmontado y la válvula de expansión (específico para cada vehículo)
  • Con un tubo flexible de llenado con los empalmes 5/8 -18 UNF (versión corta p. ej.  tubo flexible de llenado -VAS 6338/31-) unir los dos adaptadores que se han montado para el depósito colector o el depósito de líquido desmontado (incluidos en el maletín de adaptadores del kit para turismos SEAT -VAS 6338/1-).
  • Si no se va a ensamblar de nuevo un circuito frigorífico inmediatamente después del enjuague, dejar los adaptadores en los empalmes y taponar los empalmes en los adaptadores con las caperuzas -VAS 6338/30- (del maletín de adaptadores del kit para turismos SEAT -VAS 6338/1-).
  • Dependiendo de la versión del compresor del aire acondicionado y del periodo de fabricación, se utilizarán en el circuito frigorífico diferentes técnicas de empalme y sellado → Calefacción, aire acondicionado.

E00-10261

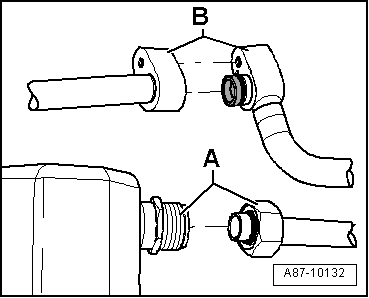

Empalme de bloque o roscado

Empalme roscado -A-

Empalme de bloque -B-

A87-10132

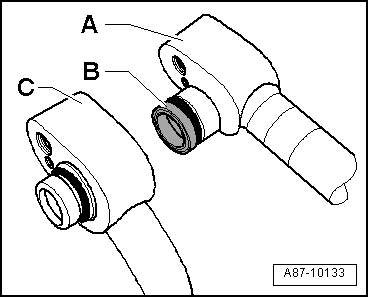

Empalmes de bloque con diferentes tipos de juntas

Empalme de bloque con unión de estanqueidad radial -A- (con guía de plástico o metal -B-)

- Empalme de bloque con unión de estanqueidad axial -C-

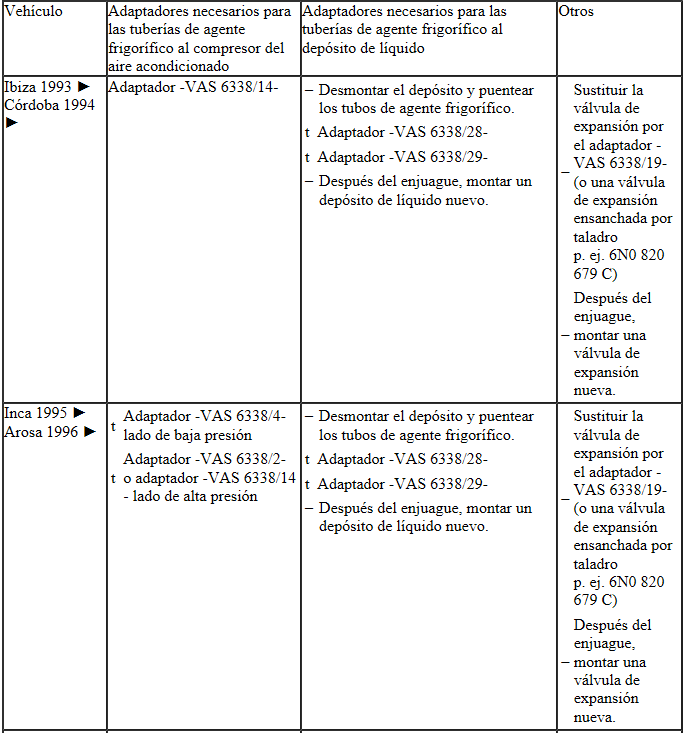

Ibiza 1993; Cordoba 1994; Inca 1995; Arosa 1996

A87-10133

Ibiza

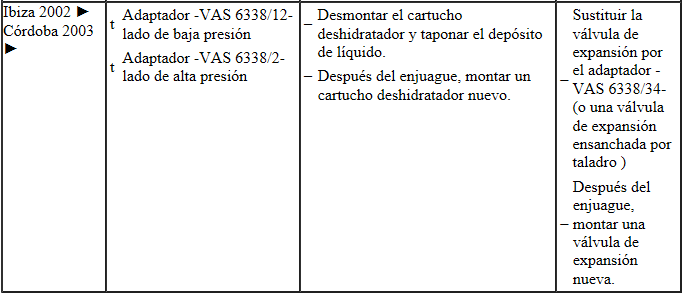

Ibiza

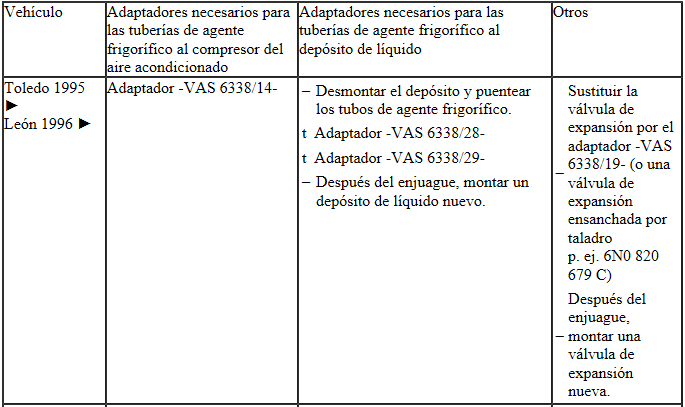

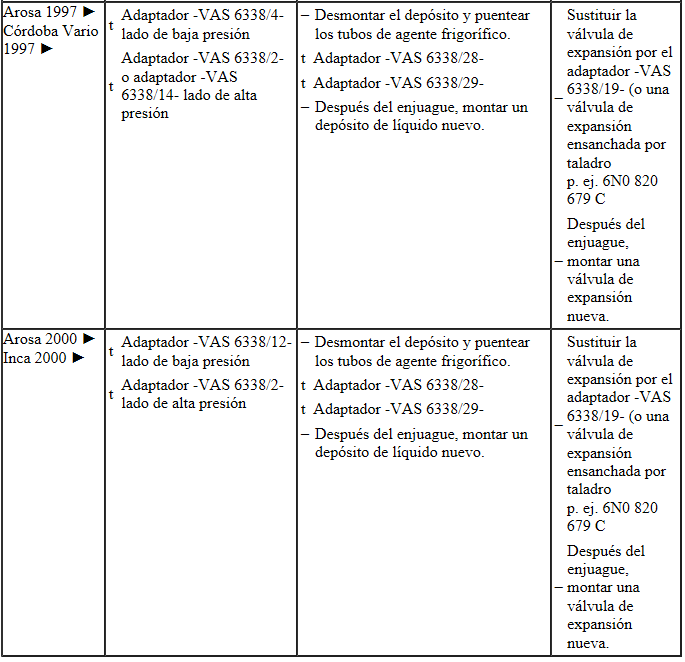

Toledo 1995; León 1996; Arosa 2000; Inca 2000; Arosa 1997; Córdoba Vario 1997

Toledo

Toledo

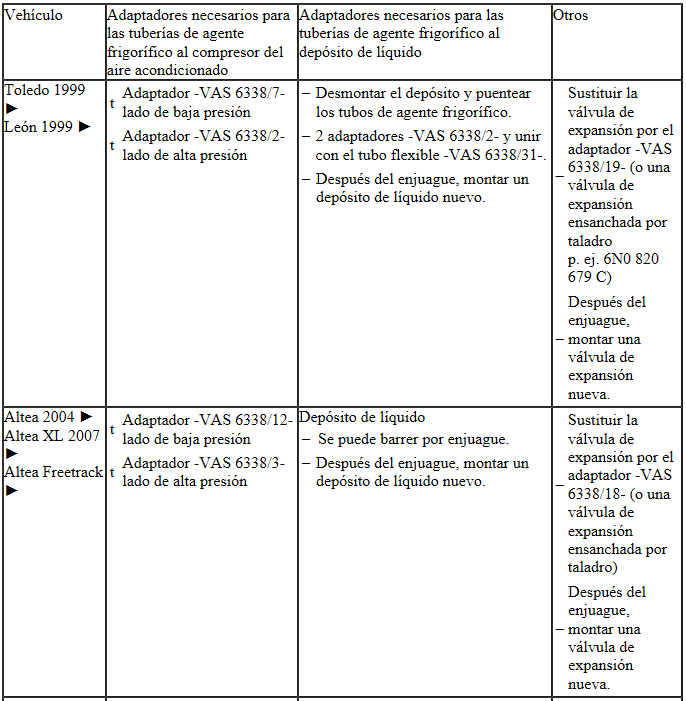

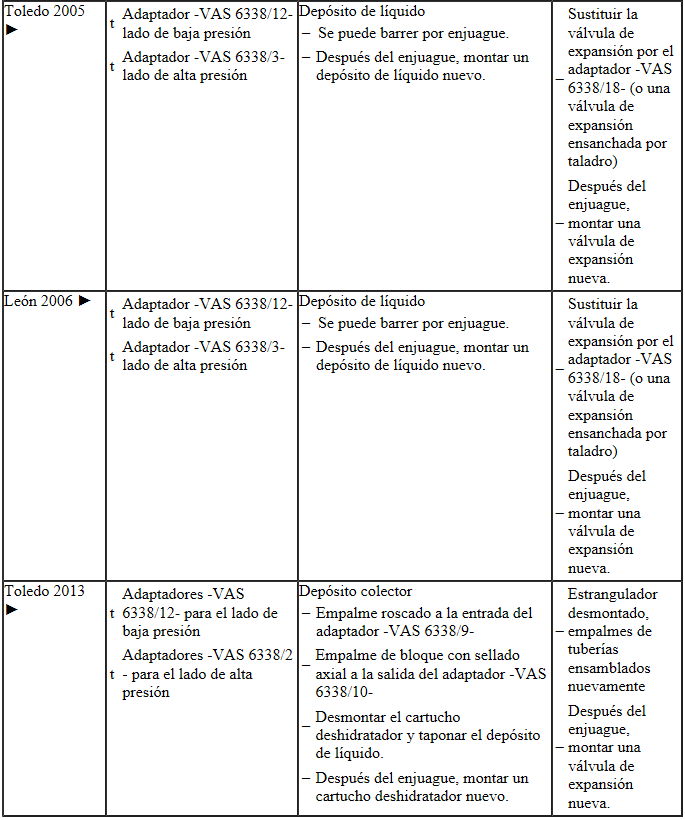

Toledo 1999; León 1999; Altea 2004; Toledo 2005; León 2006; Toledo 2013

Toledo

Toledo

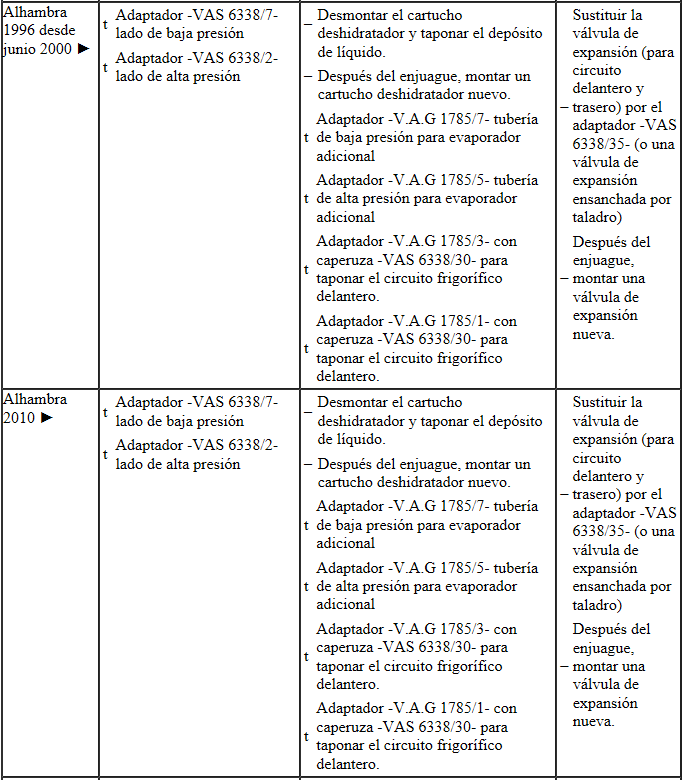

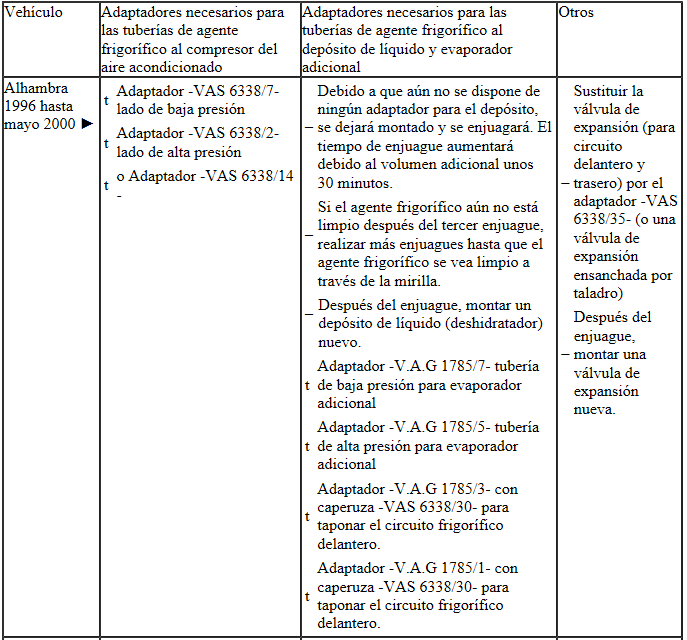

Alhambra 1996;

  Aviso

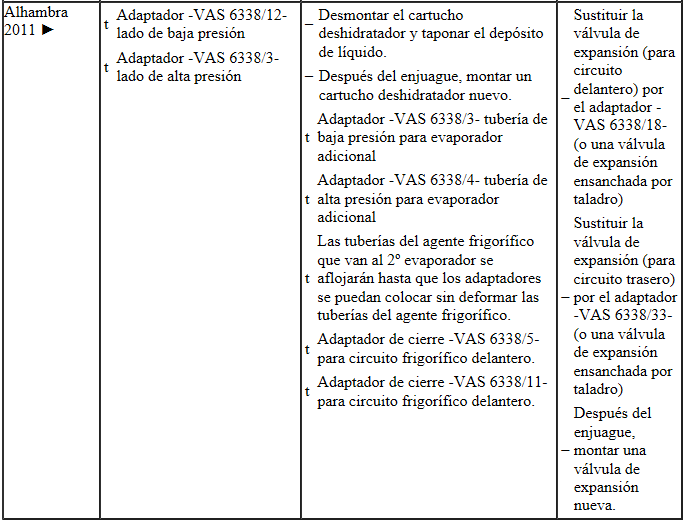

En los vehículos con un evaporador adicional (Alhambra) se tienen que enjuagar por separado el circuito frigorífico delantero y trasero. El circuito frigorífico delantero se tiene que taponar con el adaptador -V.A.G 1785/1-, adaptador -1785/3- y las caperuzas -VAS 6338/30-.

Alhambra

Alhambra

Alhambra

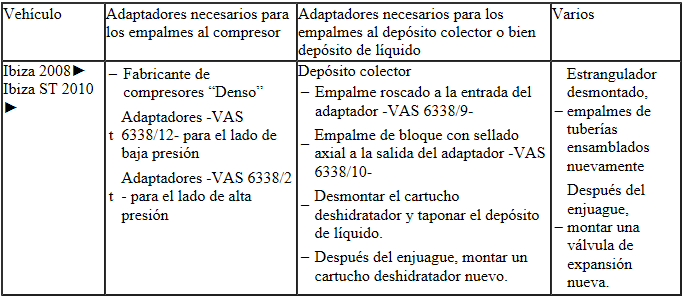

Ibiza 2008, Ibiza ST 2010:

Ibiza

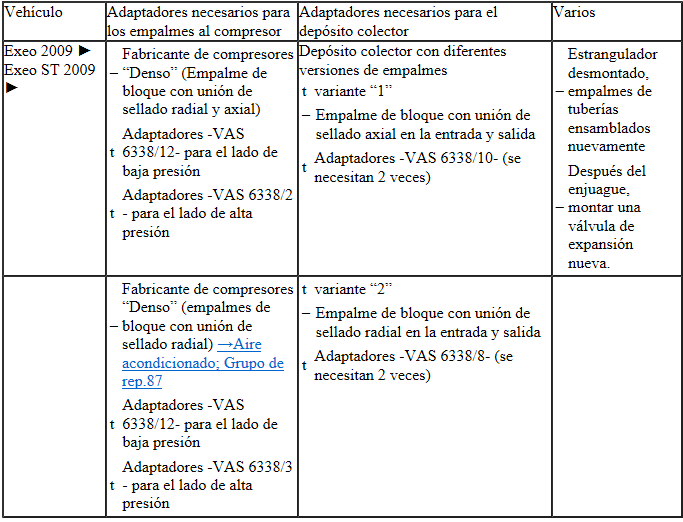

Exeo 2009, Exeo ST 2009:

Exeo

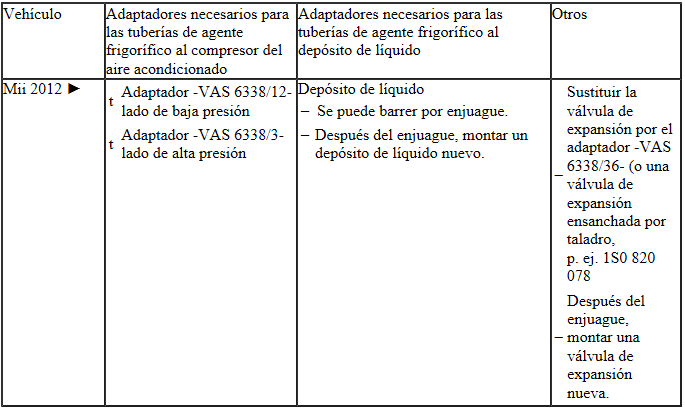

Mii 2012:

Mii

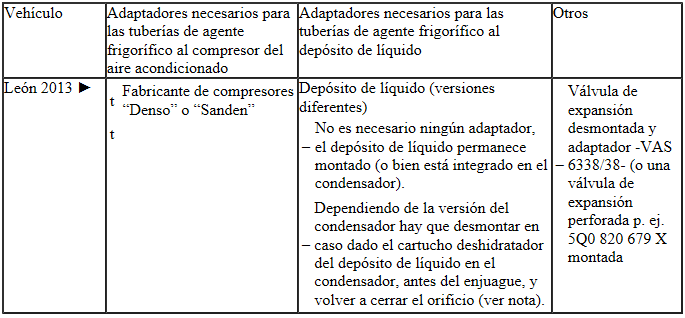

León 2013:

León
