Seat Leon (2013-2020) Manual de Taller: Bloque soporte: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

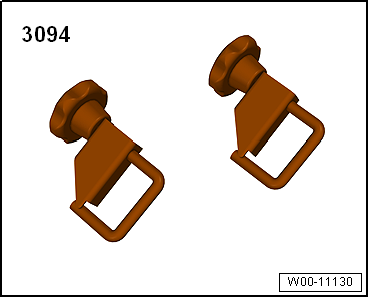

• Pinzas estranguladoras para tubos flexibles de hasta 25 mm -3094-

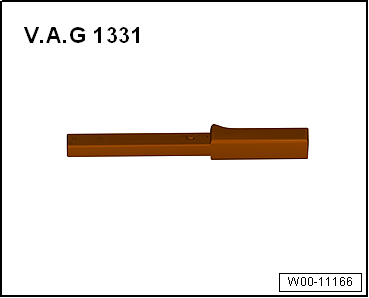

• Llave dinamométrica -V.A.G 1331-

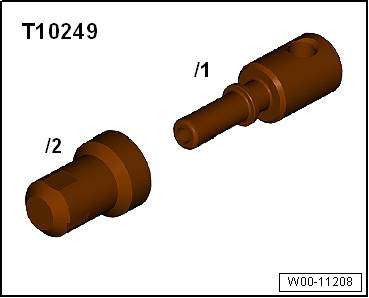

• Útil para taponar -T10249-

Desmontar

- Desplazar el asiento del conductor completamente hacia atrás.

- Subir el volante lo más que se pueda. Utilizar para ello toda la zona de ajuste de la columna de dirección.

Vehículos con airbag para las rodillas

- Desmontar el airbag para las rodillas -1- del lado del conductor.

Vehículos sin airbag para las rodillas

Desembornar la batería.

Continuación para todos los vehículos

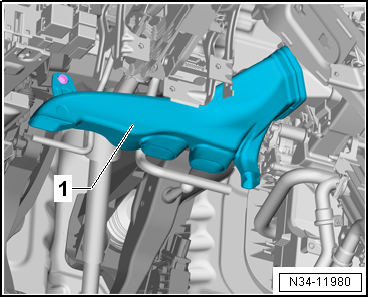

- Desmontar el difusor de aire de la zona reposapiés -1- del lado del conductor.

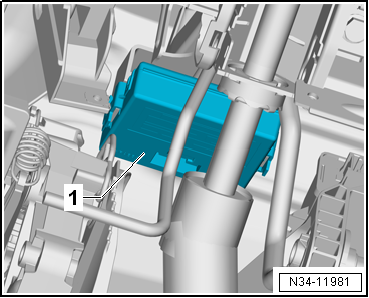

- Extraer la interfaz de diagnosis para bus de datos -J533- del soporte -1-.

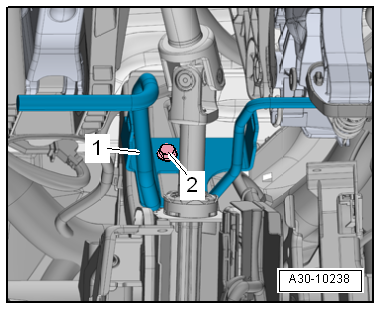

- Desenroscar el tornillo -2-, desenganchar el refuerzo anticolisión -1- y presionarlo hacia un lado.

- Desmontar la carcasa del filtro de aire completa si impide el acceso a las tuberías del mecanismo de accionamiento del embrague.

Vehículos con el volante a la derecha

En combinación con algunos motores va montado un elemento termoaislante. Su aspecto puede diferir del que se muestra en la figura.

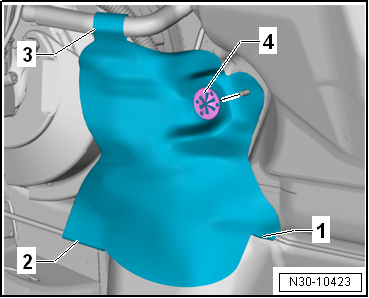

- Retirar el elemento termoaislante. Para ello tener en cuenta las posiciones -1 a 4-.

Vehículos con el volante a la izquierda

- Desmontar la batería.

Continuación para todos los vehículos

  ¡Atención!

Peligro por líquido de frenos que se salga.

• Al realizar los trabajos que se detallan a continuación hay que procurar que no caiga líquido de frenos sobre el larguero o sobre la caja de cambios. Si se diera el caso, habría que limpiar a fondo el lugar afectado.
• Colocar un trapo que no suelte hilachas debajo de la bomba de embrague.

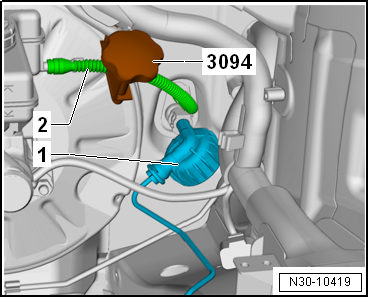

- Estrangular el tubo flexible de reflujo -2- que va a la bomba de embrague con la pinza -3094-.

• Al estrangular el tubo flexible de reflujo con la pinza -3094-, en el tubo flexible se produce una deformación permanente.
• Sin embargo, el tubo flexible no está por ello dañado.
• Después de retirar la pinza -3094- hay que devolverle al tubo flexible de reflujo su forma original.

- Sacar la grapa -1- del conjunto de tubería y tubo flexible hasta el tope y desacoplar el conjunto.

- Taponar los orificios.

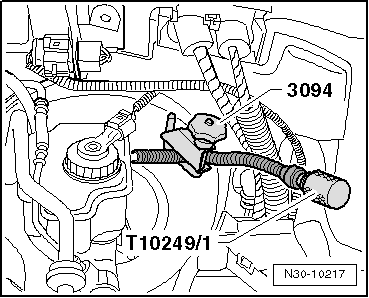

- Desacoplar el tubo flexible de reflujo de la bomba de embrague y taponarlo con el útil para taponar -T10249/1-.

A la hora de realizar trabajos en la zona reposapiés hay que colocar trapos sobre el revestimiento del piso para protegerlo del líquido de frenos que pudiera salir.

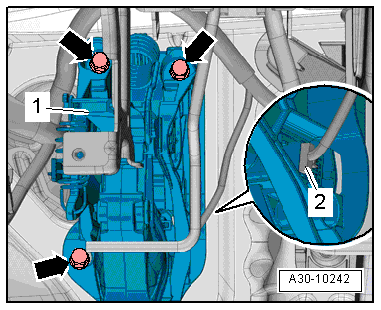

- Desacoplar el conector eléctrico -2- del sensor de la posición del embrague -G476-.

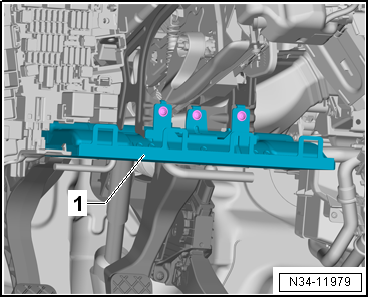

- Desenroscar las tuercas -flechas- y retirar el bloque soporte -1-.

Montar

El montaje se efectúa en el orden inverso y teniendo en cuenta lo siguiente:

- Sustituir las tuercas autoblocantes y la junta de la bomba de embrague cuando se desmonten.

- Colocar el refuerzo anticolisión -1- y apretar el tornillo -2-.

- Montar la interfaz de diagnosis para bus de datos -J533-.

- Montar el difusor de aire de la zona reposapiés del lado del conductor.

Vehículos con airbag para las rodillas

- Montar el airbag para las rodillas del lado del conductor.

La batería se monta y se emborna más adelante.

Continuación para todos los vehículos

- Acoplar el conjunto de tubería y tubo flexible -1- al empalme

- Acoplar el tubo flexible de reflujo -2- a la bomba de embrague.

• Después de retirar la pinza -3094- hay que devolverle al tubo flexible de reflujo su forma original.

Vehículos con el volante a la derecha

- Si lo llevara, fijar el elemento termoaislante alrededor de las tuberías en el orden -1, 2, 3-.

- Fijar el elemento termoaislante con la arandela aprisionadora -4-.

Continuación para todos los vehículos

- Purgar de aire el mecanismo de accionamiento del embrague.

Vehículos con airbag para las rodillas

- Montar la batería y embornarla.

Vehículos sin airbag para las rodillas

- Montar la batería y embornarla.

Pares de apriete

• Bloque soporte al panel frontal
