Seat Leon (2013-2020) Manual de Taller: Volante

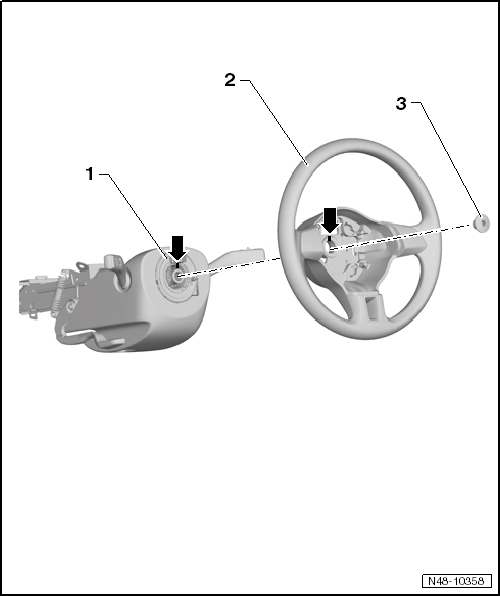

Cuadro de montaje - Volante

Cuadro de montaje - Volante

1 - Columna de dirección

  • Desmontar y montar
  • Los puntos de centrado -flechas- del volante y de la columna de dirección tienen que coincidir al montar. Algunas columnas de dirección no llevan dichos puntos de fábrica. En estos casos antes de desmontar el volante se realizará uno de estos puntos de centrado correspondientemente

2 - Volante

  • Desmontar y montar
  • Versiones diferentes
  • Los puntos de centrado -flechas- del volante y de la columna de dirección tienen que coincidir al montar. Algunas columnas de dirección no llevan dichos puntos de fábrica. En estos casos antes de desmontar el volante se realizará uno de estos puntos de centrado correspondientemente

3 - Tornillo

  • Sustituir tras el desmontaje
  • 30 Nm +90º

Volante: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

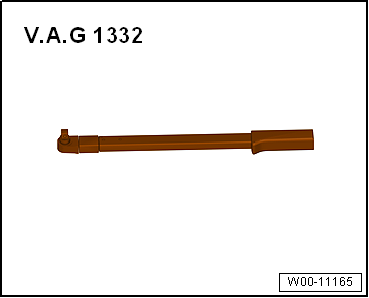

  • Llave dinamométrica -V.A.G 1332-

Desmontar

  ¡ATENCIÓN!

Antes de realizar trabajos en el sistema eléctrico y de desmontar el volante hay que realizar las siguientes operaciones:

  • Desacoplar la cinta de masa de la batería.
  • Poner las ruedas rectas.

¡Si no se siguen estas indicaciones, el sistema del airbag podría fallar con posterioridad!

- Colocar la columna de dirección en la posición de altura media.

- Desmontar la unidad de airbag.

- Poner las ruedas rectas.

  Aviso

El desmontaje y montaje del volante se tiene que realizar con éste en la posición central (ruedas en línea recta).

W00-11165

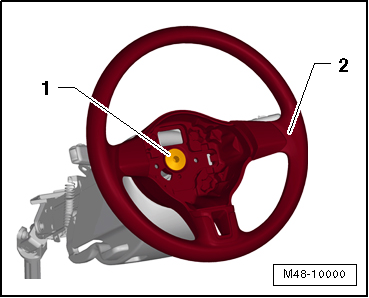

- Desenroscar el tornillo -1-.

- Comprobar si la columna de dirección tiene uno de estos puntos de centrado a la altura de la marca de la columna de dirección.

- Si no es el caso, se tendrá que marcar en la posición volante/columna de la dirección un punto de centrado en la columna de dirección.

- Retirar el volante -2- de la columna de dirección.

Montar

El montaje se efectúa en el orden inverso. Deberá tenerse en cuenta lo siguiente:

Asegurarse de que las ruedas estén en posición recta antes de colocar el volante.

- Al realizar el montaje del volante desmontado: asegurarse de que las marcas de la columna de dirección/volante coincidan.

- Al realizar el montaje de un volante nuevo (sin marca), colocar el volante en posición central (el radio del volante tiene que estar en horizontal y las ruedas en posición recta).

- Montar el volante.

- Montar la unidad de airbag.

- Efectuar un recorrido de prueba.

- Si el volante está inclinado, desmontarlo de nuevo y cambiarlo en el dentado de la columna de dirección.

M48-10000

Pares de apriete

  • "Cuadro de montaje - Volante"
