Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Caja de la dirección

Seat Leon (2013-2020) Manual de Taller | Tren de rodaje | Tren de rodaje, ejes, dirección | Dirección | Cuadro de montaje - Caja de la dirección

Cuadro de montaje - Caja de la dirección, vehículos con el volante a la izquierda

¡Atención!

Cuando la cruceta esté separada de la caja de la dirección, no está permitido realizar las siguientes operaciones:

Embornar la batería.
Conectar el encendido.
Girar la caja de la dirección.
Girar la columna de dirección.

Estos puntos se tienen que respetar sin falta, pues de lo contrario se producirán daños irreparables.

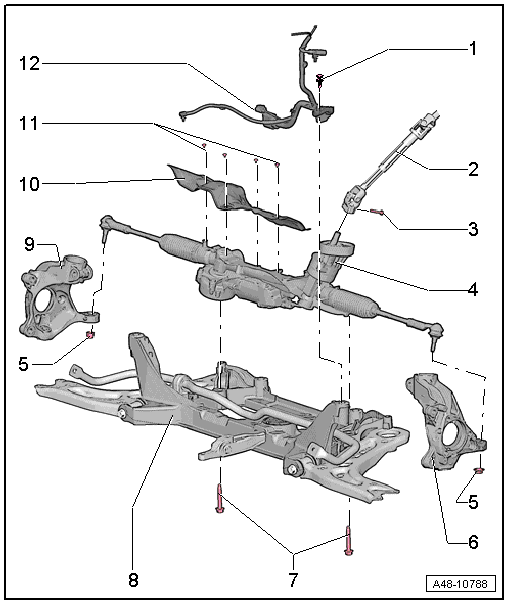

Cuadro de montaje - Caja de la dirección, vehículos con el volante a la izquierda

1 - Clip expansivo

2 - Columna de dirección

3 - Tornillo

4 - Caja de la dirección

Desmontar y montar
Diferentes versiones
Con unidad de control de la dirección asistida -J500-
Se puede verificar con la "Localización guiada de averías"

5 - Tuerca

Sustituir tras el desmontaje
20 Nm +90º

6 - Mangueta izquierda

7 - Tornillo

Sustituir tras el desmontaje
70 Nm +90º

8 - Puente soporte de la mecánica

9 - Mangueta derecha

10 - Chapa de protección térmica

Según la motorización hay diferentes versiones

11 - Tornillo

Según la motorización van montadas 3 o 4 unidades
8 Nm

12 - Cable

Cuadro de montaje - Caja de la dirección, vehículos con el volante a la derecha

¡Atención!

Cuando la cruceta esté separada de la caja de la dirección, no está permitido realizar las siguientes operaciones:

Embornar la batería.
Conectar el encendido.
Girar la caja de la dirección.
Girar la columna de dirección.

Estos puntos se tienen que respetar sin falta, pues de lo contrario se producirán daños irreparables.

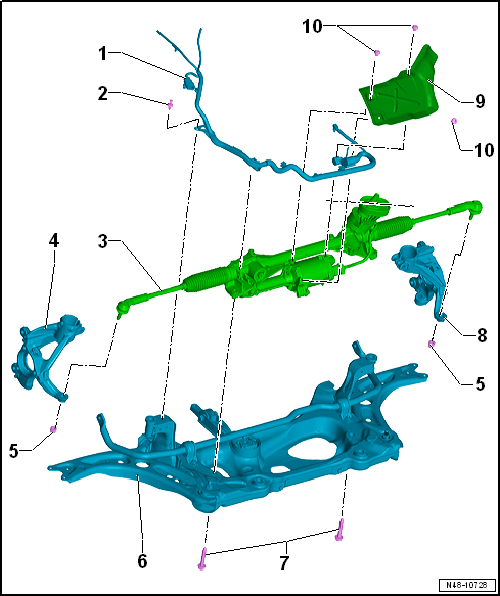

Cuadro de montaje - Caja de la dirección, vehículos con el volante a la derecha

1 - Cable

2 - Clip expansivo

3 - Caja de la dirección

Desmontar y montar
Diferentes versiones
Con unidad de control de la dirección asistida -J500-
Se puede verificar con la "Localización guiada de averías"

4 - Mangueta izquierda

5 - Tuerca

Sustituir tras el desmontaje
20 Nm +90º

6 - Puente soporte de la mecánica

7 - Tornillo

Sustituir tras el desmontaje
70 Nm +90º

8 - Mangueta derecha

9 - Chapa de protección térmica

Según la motorización hay diferentes versiones

10 - Tornillo

Según la motorización van montadas 3 o 4 unidades
8 Nm
