Kia Forte: Sistema de control del climatizador manual

Kia Forte | Kia Forte Manual del propietario | Características del vehículo | Sistema de control del climatizador manual

Kia Forte. Sistema de control del climatizador manual

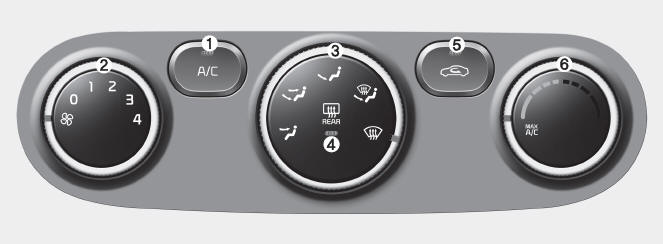

  1. Botón del aire acondicionado
  2. Mando de control de velocidad del ventilador
  3. Botón de selección de modo
  4. Botón de deshielo de la luneta trasera
  5. Botón de control de la entrada de aire
  6. Mando de control de temperatura

PRECAUCIÓN

Accionar el ventilador con el interruptor de encendido en la posición ON podría provocar la descarga de la batería. Accione el ventilador con el motor en marcha.

Calefacción y aire acondicionado

Kia Forte. Sistema de control del climatizador manual

  1. Arrancar el motor.
  2. Ajuste el modo a la posición deseada.

    Para mejorar la efectividad de la calefacción o de la refrigeración;

    • Calefacción :
    • Refrigeración :
  3. Ajuste el control de temperatura a la posición deseada.
  4. Ajuste el control de toma de aire a la posición de aire (fresco) exterior.

    (opcional)

  5. Ajuste el control de velocidad del ventilador a la velocidad deseada.
  6. Si desea el aire acondicionado, encienda el sistema del aire acondicionado (opcional).

Selección de modo

Kia Forte. Sistema de control del climatizador manual

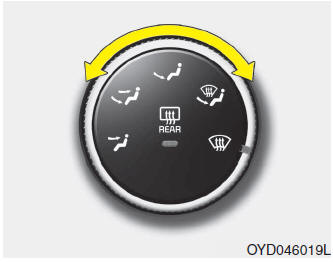

El botón de selección de modo controla la dirección del flujo de aire en el sistema de ventilación.

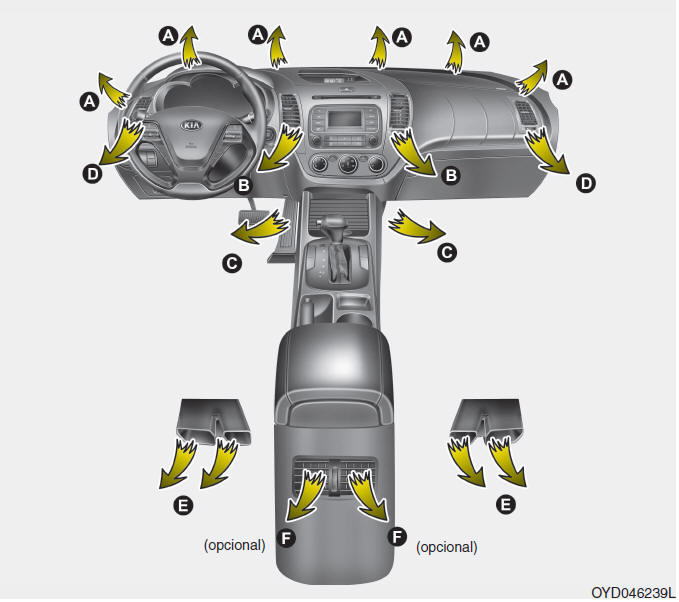

El aire se puede dirigir hacia el piso, el salpicadero o el parabrisas. Se utilizan cinco símbolos para representar la posición del aire : Cara, Dos niveles, Piso, Piso-Desempañado y Desempañado.

Nivel de cara (B, D, F)

El chorro de aire se dirige hacia la cara y la parte superior del cuerpo. Además, se pueden orientar las salidas a fin de dirigir el aire que se descarga por ellas.

Dos niveles (B, D, C, E, F)

El chorro de aire se dirige hacia la cara y hacia el suelo.

Nivel de piso (A, C, D, E)

La mayor parte del caudal de aire se dirige hacia el suelo, salvo una pequeña parte que se dirige a los dispositivos de deshielo del parabrisas y las ventanillas laterales.

Nivel piso-desempañado (A, C, D, E)

La mayor parte del chorro de aire se dirige hacia el suelo y el parabrisas, salvo una pequeña parte dirigida a los dispositivos de deshielo de las ventanillas laterales.

Nivel desempañado (A, D)

La mayor parte del caudal de aire se dirige hacia el parabrisas, y una pequeña parte va a los dispositivos de deshielo de las ventanillas laterales.

Selección de MAX A/C

Kia Forte. Sistema de control del climatizador manual

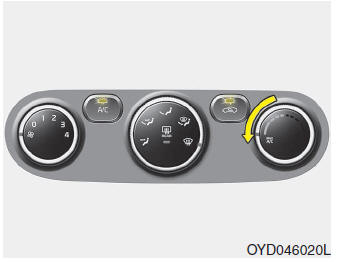

Para operar MAX A/C, gire el mando del selección de modo hasta el extremo izquierdo. El fluido de aire se dirige directamente a la parte superior del cuerpo y la cara.

En este modo, se seleccionarán automáticamente la posición de aire acondicionado y de recirculación de aire.

Kia Forte. Sistema de control del climatizador manual

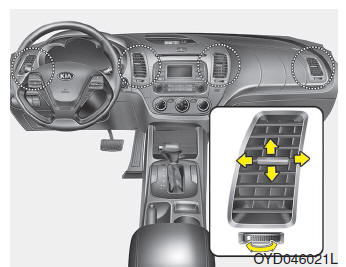

Difusores de aire del salpicadero

La salpicadero puede abrirse o cerrarse de forma independiente con la rueda moleteada horizontal.

Puede ajustar también la dirección de salida de aire por estas bocas utilizando la palanca de la forma que se indica.

Control de la temperatura

Kia Forte. Sistema de control del climatizador manual

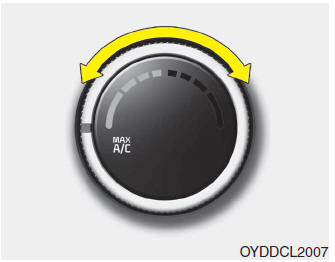

El botón de control de temperatura permite regular la temperatura del aire del sistema de ventilación. Para cambiar la temperatura del aire en la zona del acompañante, gire el mando a la posición derecha para obtener aire templado y caliente, o a la izquierda para obtener un aire más frío.

Control de la entrada de aire

Kia Forte. Sistema de control del climatizador manual

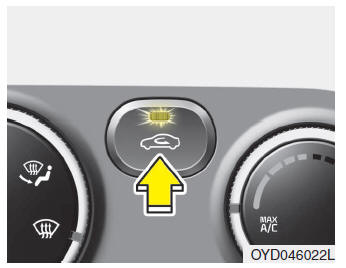

El control de toma de aire se emplea para seleccionar la posición del aire (fresco) exterior o la posición del aire recirculado.

Para cambiar el tipo de entrada de aire, presione el botón de control.

Posición de recirculación del aire

Kia Forte. Sistema de control del climatizador manualCuando se selecciona la posición de recirculación del aire, se toma aire del lado del acompañante por medio del circuito de calefacción y se calienta o enfría de acuerdo con la función seleccionada.

Posición de aire exterior (nuevo)

Kia Forte. Sistema de control del climatizador manualCon la posición de aire (fresco) de exterior selecionada, el aire entrará en el vehículo del exterior y se caliente o se enfría según la función seleccionada.

ATENCIÓN

El funcionamiento prolongado de la calefacción en la posición de recirculación del aire provocará empañamiento del parabrisas y las ventanillas laterales, y el aire del habitáculo estará viciado.

Además, el uso prolongado del aire acondicionado en la posición de recirculación del aire hará que el aire del habitáculo esté excesivamente seco.

ADVERTENCIA

  • El funcionamiento continuo del climatizador en la posición de recirculación del aire puede hacer que aumente la humedad en el interior del vehículo, lo que puede empañar los cristales y reducir la visibilidad.
  • No duerma en un vehículo con el sistema de calefacción o de aire acondicionado encendido.

    Pueden sufrir lesiones graves o mortales a causa de la disminución del oxígeno y la temperatura corporal.

  • El funcionamiento continuo del climatizador en la posición de recirculación del aire puede provocar somnolencia y pérdida del control del vehículo. Mientras conduzca, coloque el control de la entrada de aire en la posición de aire exterior (nuevo) durante tanto tiempo como sea posible.

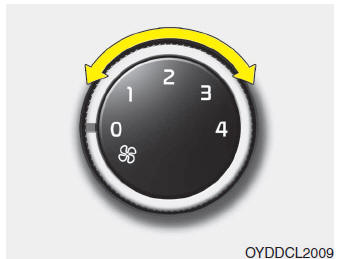

Control de la velocidad del ventilador

Kia Forte. Sistema de control del climatizador manual

El contacto debe estar encendido (ON) para que funcione el ventilador.

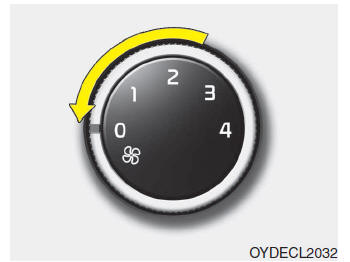

El control de velocidad del ventilador permite regular la velocidad del aire del sistema de ventilación. Para cambiar la velocidad del ventilador, gire el mando hacia la derecha para aumentarla y hacia la izquierda para reducirla.

Gire el botón de control de la velocidad del ventilador a la posición "0" para apagar el ventilador.

Pare las toberas de salida de aire

Kia Forte. Sistema de control del climatizador manual

Pare las toberas de salida de aire, coloque el mando de control de la velocidad del ventilador a la posición "0".

Aire acondicionado

Kia Forte. Sistema de control del climatizador manual

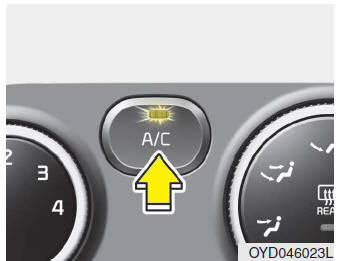

Pulse el botón A/C para poner en marcha el sistema de aire acondicionado (se ilumina la luz indicadora). Pulse de nuevo el botón para desconectarlo.

Funcionamiento del sistema

Ventilación

1. Ajuste el modo a la posición .

2. Ponga el control de entrada de aire en la posición de aire del exterior (renovación).

3. Ajuste la temperatura a la posición deseada.

4. Ajuste la velocidad del ventilador a la posición deseada.

Calefacción

1. Ajuste el modo a la posición .

2. Ponga el control de entrada de aire en la posición de aire del exterior (renovación).

3. Ajuste la temperatura a la posición deseada.

4. Ajuste la velocidad del ventilador a la posición deseada.

5. Si se desea calentar y deshumidificar, active el aire acondicionado (opcional).

  • Si se empaña el parabrisas, ajuste el modo a la posición , .

Recomendaciones de uso

  • Para evitar que el polvo o los humos desagradables entren en el coche por el sistema de ventilación, fije temporalmente el control de entrada de aire en la posición de recirculación de aire. Asegúrese de volver a poner el control en la posición de aire exterior (renovación) cuando desaparezca la irritación, para mantener el aire puro en el vehículo. Esto ayudará a mantener al conductor cómodo y alerta.
  • El aire para el sistema de calefacción/refrigeración se toma por las rejillas situadas justo por delante del parabrisas. Tenga cuidado para que las hojas, la nieve, el hielo u otras obstrucciones no las boqueen.
  • Para evitar que se empañe el parabrisas, sitúe el control de entrada de aire en la posición de aire del exterior (renovado) y la velocidad del ventilador en la posición deseada, encienda el sistema de aire acondicionado y ajuste el control de temperatura a la temperatura deseada.

Acondicionador de aire (opcional)

Los sistemas de aire acondicionado Kia están rellenados con refrigerante*.

1. Arranque el motor Pulse el botón del aire acondicionado.

2. Ajuste el modo a la posición .

3. Fije la entrada de aire en la posición de aire exterior o de recirculación del aire.

4. Ajuste la velocidad del ventilador y la temperatura de forma que obtenga la máxima comodidad.

*: Su vehículo está rellanado con R-134a o R-1234yf según la regulación de su país en el momento de la producción.

Puede averiguar qué refrigerante del aire acondicionado se aplica a su vehículo en la etiqueta dentro del capó. Consulte la sección 8 para más información sobre la localización de la etiqueta del refrigerante del aire acondicionado.

ATENCIÓN

  • Si lleva el aire acondicionado encendido y la temperatura exterior es alta, vigile con frecuencia el indicador de temperatura del motor cuando conduzca cuesta arriba o con tráfico intenso. El funcionamiento del aire acondicionado puede provocar sobrecalentamiento del motor.

    Continúe usando el ventilador, pero desconecte el aire acondicionado si el indicador de temperatura del motor indica sobrecalentamiento.

  • Cuando se abren las ventanillas en tiempo húmedo, el aire acondicionado puede producir gotitas de agua en el interior del vehículo. Como una cantidad excesiva de gotitas de agua puede dañar los equipos eléctricos, solamente debe hacerse funcionar el aire acondicionado con las ventanillas cerradas.

Recomendaciones para el uso del aire acondicionado

  • Si ha estacionado el vehículo a pleno sol en tiempo caluroso, abra las ventanillas durante un rato para dejar que salga el aire caliente.
  • Para reducir la condensación de humedad en la cara interior de las ventanillas en los días húmedos o lluviosos, disminuya el contenido de humedad del vehículo empleando el aire acondicionado.
  • Durante el funcionamiento del aire acondicionado, percibirá ocasionalmente un ligero cambio en el régimen del motor al ralentí cuando entra en acción el compresor del aire acondicionado. Es una característica normal del funcionamiento del sistema.
  • Utilice una vez al mes el aire acondicionado, aunque sea sólo durante unos minutos, para asegurarse de que funciona bien.
  • Cuando utilice el aire acondicionado, quizá observe un goteo de agua limpia en el suelo (o incluso un charco) por debajo del lado del acompañante. Es una característica normal del funcionamiento del sistema.
  • El enfriamiento máximo se consigue utilizando el acondicionador de aire en el modo de recirculación; sin embargo, el funcionamiento continuo en este modo llega a contaminar el aire del interior del habitáculo.
  • Durante la operación de refrigeración, ocasionalmente puede notar que sale un aire neblinoso debido al enfriamiento rápido y a la toma de are húmedo. Esta es uan característica normal de operación del sistema.

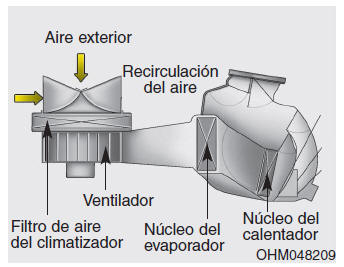

Filtro de aire del climatizador

Kia Forte. Sistema de control del climatizador manual

El filtro de aire del climatizador, que se encuentra detrás de la guantera, filtra el polvo y otros contaminantes que puedan entrar en el vehículo desde el exterior a través del sistema de calefacción y aire acondicionado. Si se acumula polvo u otros contaminantes en el filtro, puede disminuir la cantidad de aire que sale por los orificios de ventilación, ocasionando una acumulación de humedad en el interior del parabrisas aunque se haya seleccionado la posición de aire exterior (nuevo). Si esto ocurre, recomendamos cambiar el filtro del aire del control del climatizador por un distribuidor Kia autorizado.

ATENCIÓN

  • Cambie el filtro según el esquema de mantenimiento.

    Si conduce el coche en condiciones difíciles, como caminos de tierra o firme irregular, necesitará revisar el filtro con más frecuencia y cambiarlo antes.

  • Si el índice de flujo de aire desciende repentinamente, recomendamos que haga revisar el sistema por un distribuidor Kia autorizado.

ATENCIÓN

Cuando disminuye el rendimiento del sistema de aire acondicionado, es importante usar el tipo y la cantidad adecuados de aceite y de refrigerante.

En caso contrario, se puede averiar el compresor y que no funcione bien el sistema.

ADVERTENCIA

Recomendamos que haga reparar el sistema de aire acondicionado por un distribuidor Kia autorizado.

Una revisión inadecuada puede causar lesiones graves a la persona que la realiza.

Comprobación de la cantidad de refrigerante del acondicionador de aire y del lubricante del compresor

Cuando la cantidad de refrigerante es baja, las prestaciones del sistema de aire acondicionado disminuyen. Un llenado excesivo tiene también un efecto perjudicial sobre el sistema de aire acondicionado.

En ese caso, si nota un funcionamiento extraño, recomendamos que haga revisar el sistema por un distribuidor Kia autorizado.

ADVERTENCIA - Vehículos equipador con R-134a*

Puesto que el refrigerante está a una presión muy alta, el mantenimiento del sistema del aire acondicionado sólo debe llevarlo a cabo técnicos cualificados. Es importante que se utilice el tipo y la cantidad correcta de aceite y refrigerante.

De lo contrario, puede causar daños en el vehículo y lesiones personales.

ADVERTENCIA - Vehículos equipador con R-1234yf*

Puesto que el refrigerante es ligeramente inflamable y está a una presión muy alta, el mantenimiento del sistema del aire acondicionado sólo debe llevarlo a cabo técnicos cualificados. Es importante que se utilice el tipo y la cantidad correcta de aceite y refrigerante.

De lo contrario, puede causar daños en el vehículo y lesiones personales.

*: Su vehículo está rellanado con R-134a o R-1234yf según la regulación de su país en el momento de la producción.

Puede averiguar qué refrigerante del aire acondicionado se aplica a su vehículo en la etiqueta dentro del capó. Consulte la sección 8 para más información sobre la localización de la etiqueta del refrigerante del aire acondicionado.
