Seat Leon (2013-2020) Manual de Taller: Sensor de nivel del vehículo

Cuadro de montaje - Sensor de nivel del vehículo delantero

  Aviso

Como recambio, el sensor de nivel del vehículo delantero izquierdo/derecho -G78/G289- sólo se suministra completo, con la bieleta de acoplamiento y las chapas soporte inferior y superior.

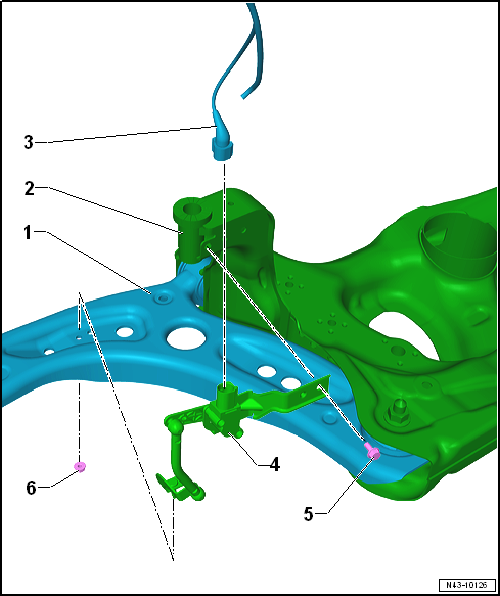

Cuadro de montaje - Sensor de nivel del vehículo delantero

1 - Brazo oscilante

2 - Puente soporte de la mecánica

3 - Conector eléctrico

4 - Sensor de nivel del vehículo delantero izquierdo -G78- y sensor de nivel del vehículo delantero derecho -G289-

  • Completo con piezas accesorias
  • La bieleta debe quedar mirando hacia la parte exterior del vehículo
  • Desmontar y montar
  • Efectuar el ajuste básico de los faros

5 - Tornillo

  • 8 Nm

6 - Tuerca

  • Sustituir tras el desmontaje
  • 8 Nm

Cuadro de montaje - Sensor de nivel del vehículo trasero

Cuadro de montaje - Sensor de nivel del vehículo trasero, eje de brazos longitudinales interconectados

  Aviso

Como recambio, el sensor de nivel del vehículo trasero izquierdo -G76- sólo se suministra completo, con la bieleta de acoplamiento y las chapas soporte inferior y superior.

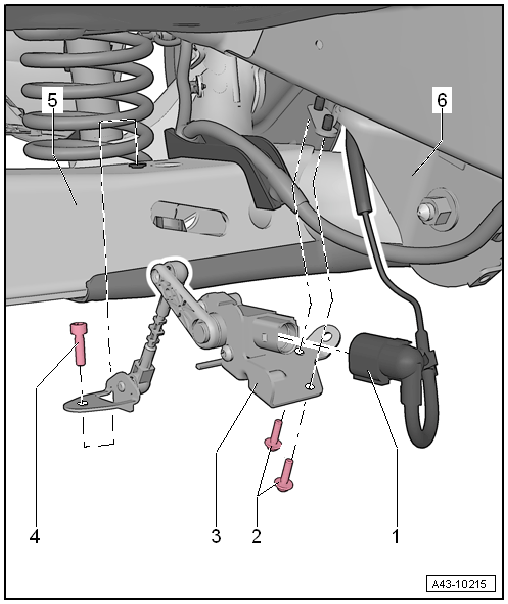

Cuadro de montaje - Sensor de nivel del vehículo trasero

1 - Conector

2 - Tornillo

  • 5 Nm

3 - Sensor de nivel del vehículo trasero izquierdo -G76-

  • Desmontar y montar

-  Efectuar el ajuste básico de la electrónica de amortiguación de las ruedas

  • Efectuar el ajuste básico de los faros

4 - Tornillo

  • 8 Nm

5 - Cuerpo del eje

6 - Bloque soporte

Cuadro de montaje - Sensor de nivel del vehículo trasero, eje multibrazo, tracción delantera

  Aviso

El sensor de nivel del vehículo sólo se cambia completo, con la bieleta de acoplamiento y las chapas soporte inferior y superior.

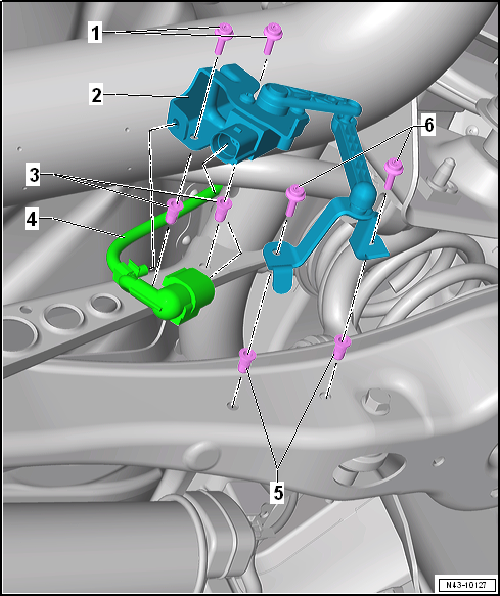

Cuadro de montaje - Sensor de nivel del vehículo trasero

1 - Tornillo

  • 5 Nm

2 - Sensor de nivel del vehículo trasero

  • Completo con piezas accesorias
  • La bieleta debe quedar mirando hacia la parte exterior del vehículo
  • Desmontar y montar
  • Efectuar el ajuste básico de la electrónica de amortiguación de las ruedas
  • Efectuar el ajuste básico de los faros

3 - Tuerca de remache ciego

4 - Conector eléctrico

5 - Tuerca de remache ciego

6 - Tornillo

  • 5 Nm

Sensor de nivel del vehículo delantero -G78- / -G289-: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -V.A.G 1410-

W00-11174

Desmontar

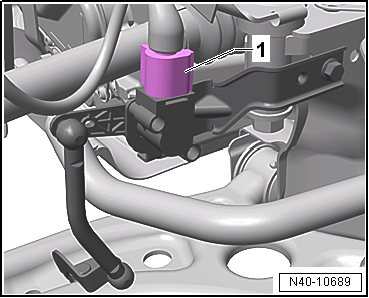

- Desacoplar el conector -1- del sensor de nivel del vehículo delantero izquierdo -G78- y sensor de nivel del vehículo delantero derecho -G289-

N40-10689

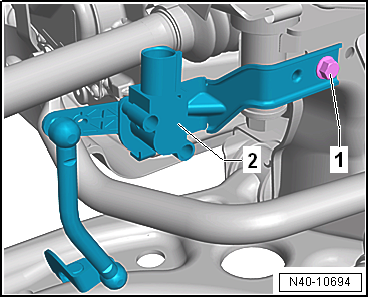

- Desenroscar la tuerca -1-.

- Extraer el soporte -2- del sensor de nivel del vehículo delantero izquierdo -G78- o del sensor de nivel del vehículo delantero derecho -G289- del brazo oscilante -3-.

N40-10695

- Desenroscar el tornillo -1-.

- Extraer el sensor de nivel del vehículo delantero izquierdo -G78- y el sensor de nivel del vehículo delantero derecho -G289-

Montar

El montaje se efectúa en el orden inverso. Deberá tenerse en cuenta lo siguiente:

  Aviso
  • La bieleta del sensor de nivel del vehículo debe apuntar hacia la parte exterior del vehículo.
  • La rosca del sensor deberá fijarse en el taladro exterior del brazo oscilante. La pestaña de sujeción del sensor deberá encajar en el taladro interior para que éste quede correctamente posicionado.
  • Efectuar el ajuste básico de la electrónica de amortiguación de las ruedas.
  • Si el sistema de regulación fue sometido a nueva autoadaptación, en vehículos con asistente para mantenerse en el carril tiene que recalibrarse la cámara delantera para los sistemas de asistencia "Cámara delantera para los sistemas de asistencia: calibrar".
  • Efectuar el ajuste básico de los faros.

N40-10694

Pares de apriete

  • "Cuadro de montaje - Sensor de nivel del vehículo delantero"

Sensor de nivel del vehículo trasero -G76- / -G77-: desmontar y montar

Sensor de nivel del vehículo trasero izquierdo -G76-: desmontar y montar, eje de brazos longitudinales interconectados

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -V.A.G 1410-

W00-11174

Desmontar

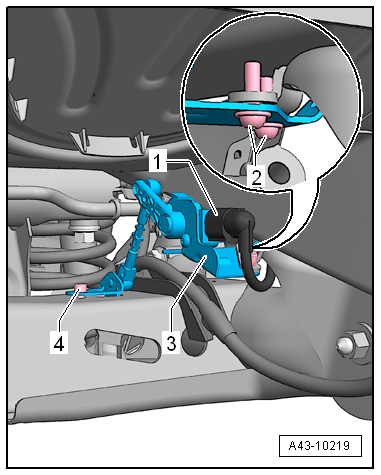

- Desacoplar el conector -1-.

- Desenroscar los tornillos -2- y -4-.

- Desmontar el sensor de nivel del vehículo trasero izquierdo -G76--3-.

Montar

El montaje se efectúa en el orden inverso. Deberá tenerse en cuenta lo siguiente:

  Aviso

La palanca del sensor del nivel del vehículo trasero izquierdo -G76- debe mirar en sentido opuesto al de la marcha.

  • Efectuar el ajuste básico de la electrónica de amortiguación de las ruedas.
  • Efectuar el ajuste básico de los faros.

A43-10219

Pares de apriete

  • "Cuadro de montaje - Sensor de nivel del vehículo trasero, eje de brazos longitudinales interconectados"

Sensor de nivel del vehículo trasero izquierdo -G76-: desmontar y montar, eje multibrazo

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -V.A.G 1410-

W00-11174

Desmontar

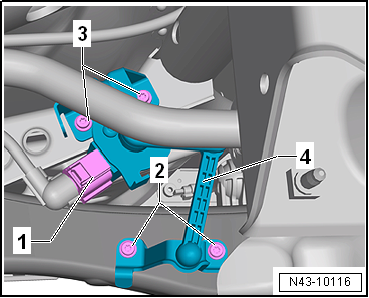

- Desacoplar el conector -1-.

- Desenroscar los tornillos -2- y -3-.

- Extraer el sensor de nivel del vehículo trasero izquierdo -G76--4-.

Montar

El montaje se efectúa en el orden inverso. Deberá tenerse en cuenta lo siguiente:

La bieleta del sensor de nivel del vehículo debe apuntar hacia la parte exterior del vehículo.

  • Efectuar el ajuste básico de la electrónica de amortiguación de las ruedas.
  • Efectuar el ajuste básico de los faros.

N43-10116

Pares de apriete

  • "Cuadro de montaje - Sensor de nivel del vehículo trasero, eje multibrazo, tracción delantera"

Sensor de nivel del vehículo trasero izquierdo -G76-: desmontar y montar, eje multibrazo, tracción total

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -V.A.G 1410-

W00-11174

Desmontar

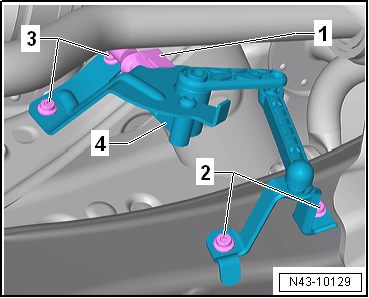

- Desacoplar el conector -1-.

- Desenroscar los tornillos -2- y -3-.

- Extraer el sensor de nivel del vehículo trasero izquierdo -G76--4-.

Montar

El montaje se efectúa en el orden inverso. Deberá tenerse en cuenta lo siguiente:

La bieleta del sensor de nivel del vehículo debe apuntar hacia la parte exterior del vehículo.

  • Efectuar el ajuste básico de la electrónica de amortiguación de las ruedas.
  • Efectuar el ajuste básico de los faros.

N43-10129

Pares de apriete

  • "Cuadro de montaje - Sensor de nivel del vehículo trasero, eje multibrazo, tracción delantera"
