Seat Leon (2013-2020) Manual de Taller: Mecanismo de accionamiento para desbloqueo a distancia del respaldo del asiento: desmontar y montar

Seat Leon (2013-2020) Manual de Taller | Carrocería | Carrocería trabajos de montage interior | Armazón asiento | Mecanismo de accionamiento para desbloqueo a distancia del respaldo del asiento: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -3409-

Desmontar

- Desconectar el cable Bowden en el respaldo del asiento.

W00-11118

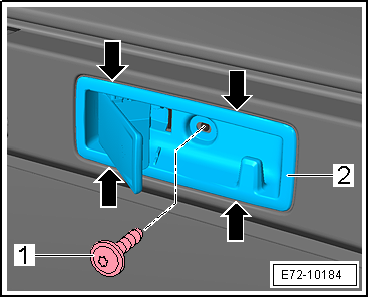

- Desenroscar el tornillo -1-.

- Con la ayuda de la palanca -3409- soltar las pestañas -flechas-.

- Retirar el bloqueo del maletero -2- de su alojamiento.

E72-10184

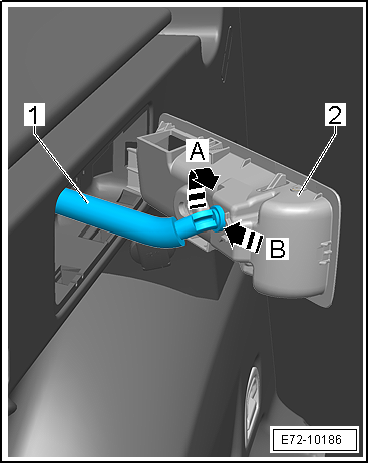

- Girar el cable bowden -1- en la dirección de la flecha -A-.

- Desplazar el cable bowden -1- en la dirección de la flecha -B-.

E72-10186

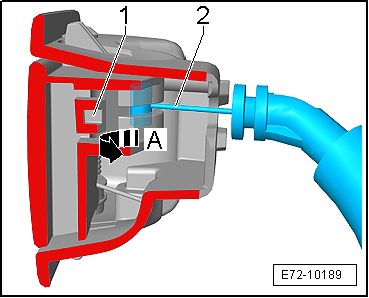

- Presionar la pestaña -1- y liberar el cable bowden -2- en la dirección de la flecha -A-.

E72-10189

Montar

El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

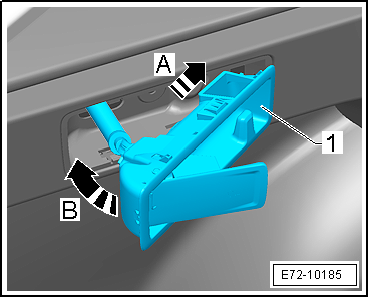

- Para insertar el bloqueo del maletero se debe de realizar en la dirección de la flecha -A-.

- Presionar el bloqueo del maletero en la dirección de la flecha -B- hasta insertarlo en su totalidad.

E72-10185

Pares de apriete

  • "Cuadro de montaje - Desbloqueo a distancia del respaldo del asiento"

Cable Bowden del accionamiento para desbloqueo a distancia del respaldo del asiento: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -80 200-

W00-11156

  Aviso

Las operaciones de desmontaje y montaje descritas se refieren al lado izquierdo del vehículo. Las operaciones correspondientes al lado derecho se realizan de forma análoga.

Desmontar

Cable Bowden del lado del respaldo

- Desmontar los respaldos del asiento trasero.

Cable Bowden del lado del respaldo

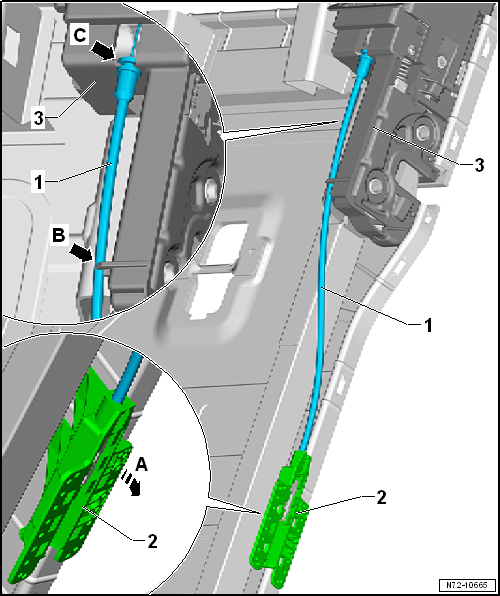

- Soltar el tapizado y el acolchado sólo por la zona del cable Bowden -1-.

- Desprender la pieza de unión -2- con el cable Bowden -1- del marco del respaldo -flecha A-.

- Desenganchar el cable Bowden -1- de la fijación -flecha B-.

- Desencajar el cable Bowden -1- del contrasoporte -flecha C- del bloqueo del respaldo del asiento trasero -3-.

- Desenganchar el perno del cable Bowden -1- del bloqueo del respaldo del asiento trasero -3- y retirar el cable Bowden -1-.

Cable Bowden de lado del vehículo

- Desconectar el cable Bowden en el respaldo del asiento.

- Desmontar el bloqueo del maletero

- Desmontar el revestimiento soporte bandeja

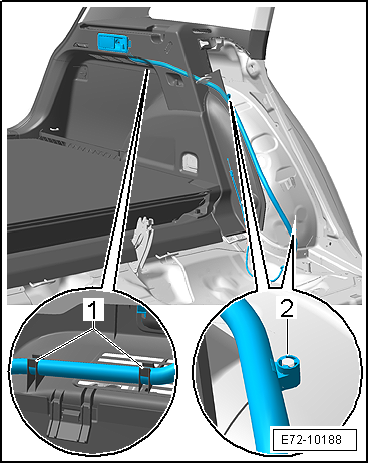

- Liberar el cable bowden de las grapas de fijación -1- ubicadas en el revestimiento soporte bandeja.

- Desmontar las grapas -2- con la palanca -80 200-.

Montar

El montaje se efectúa en el orden inverso.

E72-10188

Apoyacabezas: desmontar y montar

Desmontar

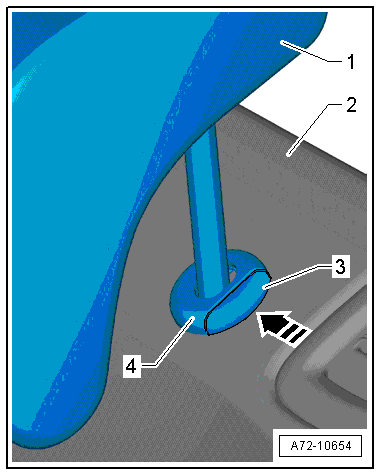

- Oprimir la tecla de desbloqueo -3- para el reglaje de la altura en la guía del apoyacabezas -4- en -dirección de la flecha- y extraer al mismo tiempo el apoyacabezas -1- hasta el tope de su alojamiento en el respaldo posterior -2-.

A72-10654

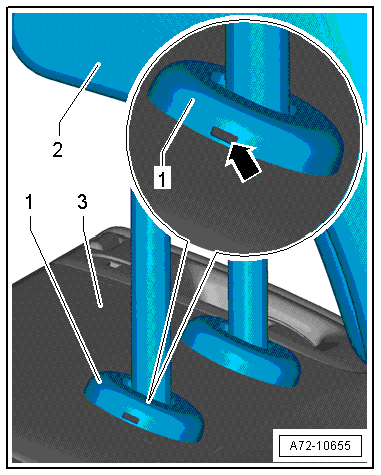

- Con un pequeño destornillador de punta plana, insertar por presión en la abertura -flecha- de la guía del apoyacabezas -1- el muelle de bloqueo hasta que haga tope.

- Al mismo tiempo sacar el apoyacabezas -2- del respaldo posterior -3- y retirarlo.

Montar

El montaje se efectúa en el orden inverso.

A72-10655

Guía del apoyacabezas: desmontar y montar

Desmontar

- Desmontar el apoyacabezas posterior.

- Soltar el tapizado con el acolchado del respaldo del armazón del respaldo.

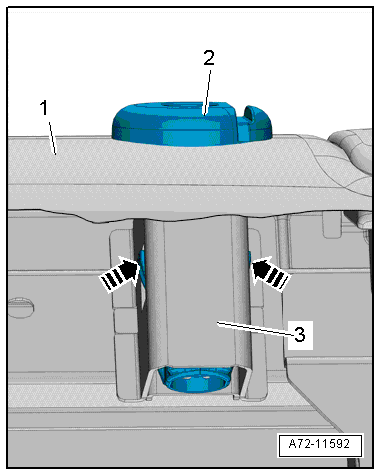

- Volver hacia arriba el tapizado con el acolchado -1- hasta el punto en que quede visible el tubo del apoyacabezas -3- soldado en el armazón del respaldo con la guía del apoyacabezas -2-.

- Presionar con unos alicates las pestañas de encastre de la guía del apoyacabezas hacia dentro -flechas- y al mismo tiempo extraer la guía del apoyacabezas -2- del armazón del respaldo.

Montar

El montaje se efectúa en el orden inverso.

A72-11592
