Seat Leon (2013-2020) Manual de Taller: Regulación automática del alcance de las luces

Unidad de control de la regulación del alcance de las luces: desmontar y montar

  Aviso

Si se sustituye la unidad de control, hay que seleccionar en el modo Localización guiada de averías o Funciones guiadas la función Sustituir de la correspondiente unidad de control.

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar el airbag para las rodillas, lado del conductor.

- Desmontar difusor izquierdo de la zona reposapiés.

- Desacoplar el conector eléctrico -2-; para ello hay que oprimir la muesca de seguridad, girar el estribo de sujeción y retirar el conector.

- Desmontar los clips expansivos -3-; sacar hacia atrás la unidad de control para regulación del alcance de luces -1-.

E94-10587

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

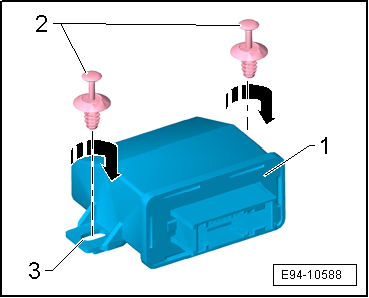

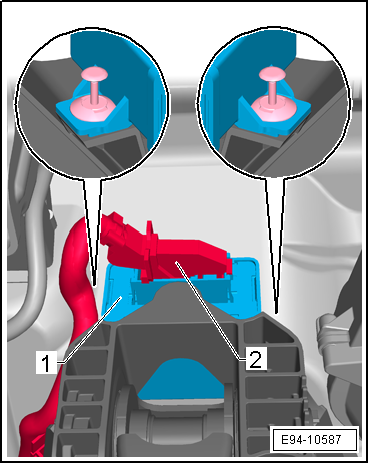

- Colocar el clip expansivo -2- en el hueco -3- de la unidad de control -1-, tal y como muestra la ilustración, y bloquearlo girando 90º -flecha-.

E94-10588

Enganche para remolque

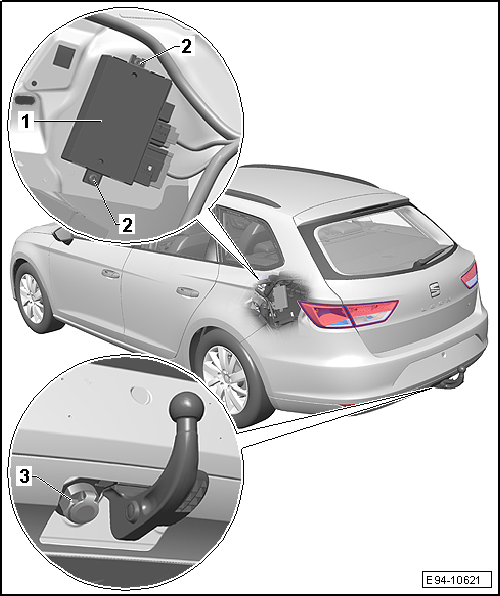

Cuadro de montaje - Toma de corriente para el enganche para remolque

Cuadro de montaje - Toma de corriente para el enganche para remolque

1 - Unidad de control para detección del remolque -J345-

  • Desmontar y montar

2 - Remache de presión

  • Para la sujección unidad de control para detección del remolque -J345-

3 - Toma de corriente para remolque -U10-

  • La ocupación exacta de las conexiones figura en el esquema eléctrico actualizado → Esquemas de circuitos eléctricos, localización de averías y ubicación de componentes

Unidad de control para detección del remolque -J345-: desmontar y montar

  Aviso

Si se sustituye la unidad de control, hay que seleccionar en el modo Localización guiada de averías o Funciones guiadas la función Sustituir de la correspondiente unidad de control.

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar el guarnecido lateral izquierdo del maletero.

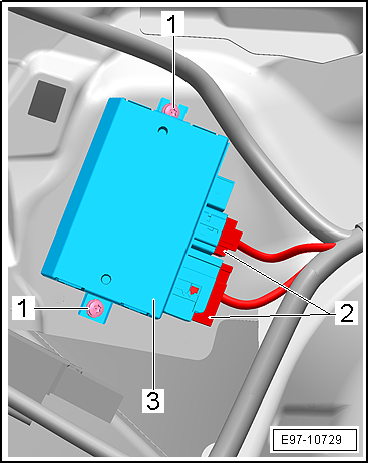

- Desenroscar los remaches de presión -1-.

- Quitar la unidad de control para detección del remolque -J345--3-.

- Desacoplar los conectores eléctricos -2-.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones.

E97-10729

Sonoridad del motor

Cuadro de montaje - Sonoridad del motor

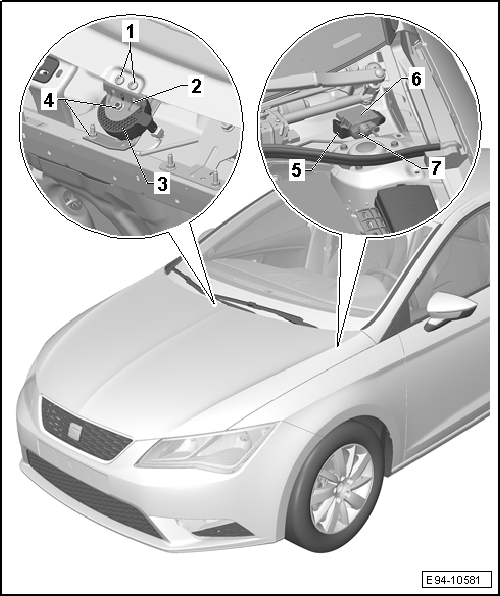

Cuadro de montaje - Sonoridad del motor

1 - Tornillo

  • 2 unidades
  • 5.5 Nm

2 - Soporte actuador para la sonoridad del motor -R214-

  • Desmontar y montar, soporte resonador

3 - Actuador para la sonoridad del motor -R214-

  • Desmontar y montar

4 - Tuerca

  • 2 unidades
  • 8 Nm

5 - Soporte unidad de control para la sonoridad del motor -J869-

  • Desmontar y montar, soporte unidad de control para la sonoridad del motor -J869-

6 - Unidad de control para la sonoridad del motor -J869-

  • Desmontar y montar Unidad de control para la sonoridad del motor -J869-

7 - Tuerca

  • 1 unidades
  • 4.5 Nm

Unidad de control para la sonoridad del motor -J869-: desmontar y montar

  Aviso

Si se sustituye la unidad de control, hay que seleccionar en el modo Localización guiada de averías o Funciones guiadas la función Sustituir de la correspondiente unidad de control.

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar la cubierta de la caja de aguas.

- Desconectar el conector eléctrico -1- de la unidad de control para la sonoridad del motor -J869-.

E94-10595

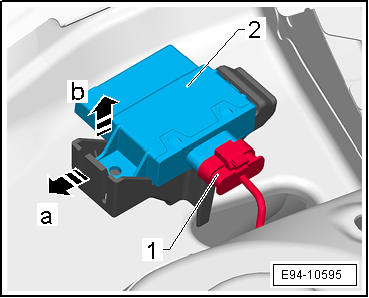

- Vencer la presilla de sujeción dirección -flecha a- para poder extraer la unidad de control para la sonoridad del motor -J869- en dirección -flecha b-.

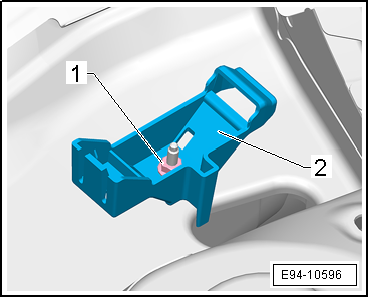

- Desenroscar la tuerca -1- de sujección del soporte de la unidad de control para la sonoridad del motor -J869-.

- Extraer el soporte -2- de la caja de aguas.

Montar

- El montaje se realiza en orden inverso de operaciones.

E94-10596

Actuador para la sonoridad del motor -R214-: desmontar y montar

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar la cubierta de la caja de aguas.

- Desconectar el conector eléctrico -1- del actuador para la sonoridad del motor -R214-.

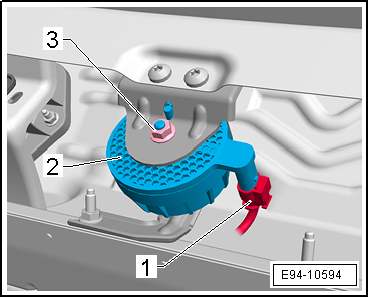

- Desenroscar la tuerca -3-.

- Extraer el actuador para la sonoridad del motor -R214- de la caja de aguas.

Montar:

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

Pares de apriete

  • "Cuadro de montaje - Sonoridad del motor"

E94-10594

Soporte actuador para la sonoridad del motor -R214-: desmontar y montar

Desmontar

- Desmontar el parabrisas.

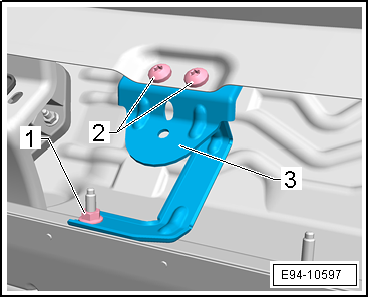

- Desenroscar la tuerca -1-.

- Desenroscar los tornillos -2-.

- Extraer soporte -3- de la caja de aguas.

Montar:

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

- Montar el parabrisas.

Pares de apriete

  • "Cuadro de montaje - Sonoridad del motor"

E94-10597
