Seat Leon (2013-2020) Manual de Taller: Radiador para recirculación de gases de escape: desmontar y montar

Radiador para recirculación de gases de escape: desmontar y montar, vehículos con tracción delantera, letras distintivas del motor CLHA, CLHB, CKFC, CUPA, CRLB, CRBC, CRMB, CKFB, CRKB, CUNA, CXXB

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Alicates para mordazas para tubos flexibles -VAS 6340-

W00-11220

  • Vaso XZN 10 -T10501-

W00-11290

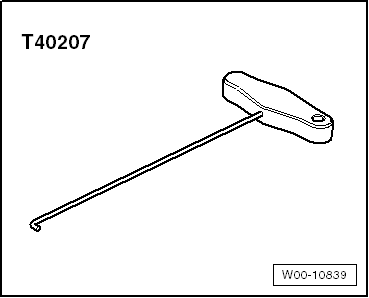

  • Gancho -T40207-

W00-10839

  • Juego de tapones para el motor -VAS 6122-

Desmontar

- Evacuar el líquido refrigerante.

W00-11228

Vehículos con letras distintivas del motor CLHA, CLHB, CKFB, CKFC, CRKB, CRBC, CUPA

- Desacoplar los conectores eléctricos, liberar los cables de sus fijaciones y colocarlos sobre el motor.

2 - Para el sensor 4 de temperatura de los gases de escape -G648-

3 - Para el sensor 3 de temperatura de los gases de escape -G495-

4 - Para sonda lambda 1 anterior al catalizador -GX10-

A21-10854

- Abrir el manguito calorífugo -1-.

- Sacar del soporte y desacoplar el conector eléctrico -4-, y liberar el cable eléctrico.

  Aviso

Ignorar la -pos. 5-.

- Separar los conectores eléctricos -3- y liberar el ramal de cables eléctrico.

- Desenroscar el tornillo -2-, depositar hacia atrás el soporte con el sensor de la presión diferencial -G505-.

A15-11416

- Desenroscar el tornillo -flecha-.

  Aviso

Ignorar la -pos. A-.

- Desencajar la tubería -B- y retirarla junto con el sensor de presión diferencial -G505-.

N26-10901

Letras distintivas del motor CRLB, CRMB, CUNA, CXXB

- Desacoplar los conectores eléctricos, liberar los cables de sus fijaciones y colocarlos sobre el motor.

1 - Para el sensor 4 de temperatura de los gases de escape -G648-

2 - Para el sensor 3 de temperatura de los gases de escape -G495-

3 - Para el sensor 2 de temperatura de los gases de escape -G448-

4 - Para sonda lambda 1 anterior al catalizador -GX10-

A23-10727

- Abrir el manguito calorífugo -1-.

- Sacar del soporte y desacoplar el conector eléctrico -5-, y liberar el cable eléctrico.

  Aviso

Ignorar la -pos. 6-.

- Desacoplar los conectores eléctricos -3 y 4- y liberar el mazo de cables.

- Desenroscar el tornillo -2-.

A15-11534

- Desenroscar el tornillo -3-.

  Aviso

Ignorar la -pos. 1-.

- Desencajar la tubería -2- y retirarla con los sensores de presión diferencial.

A26-11396

Continúa para todos los vehículos

- Desacoplar el conector eléctrico -3- del medidor de masa de aire -G70-.

- Desacoplar el tubo flexible de depresión -2-.

- Liberar los tubos flexibles de depresión en el tubo de conducción de aire -flechas-.

- Soltar la abrazadera -4- y separar el tubo de conducción de aire del resonador.

E10-10165

- Si viene montado: Desacoplar y liberar el tubo flexible de depresión -flecha-.

A23-10729

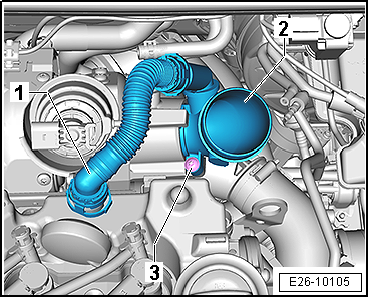

- Presionar las teclas de desbloqueo en el tubo flexible -1- del respiradero del cárter del cigüeñal y desmontarlo de la tapa de la culata.

- Desenroscar el tornillo -3-, girar hacia atrás el tubo canalizador de aire con la boca de aspiración -1- y sacarlo del turbocompresor.

E26-10105

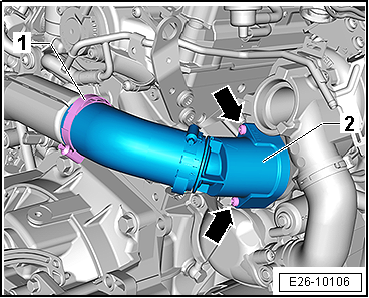

- Soltar la abrazadera -1-, desenroscar los tornillos -flechas- separar el tubo flexible de conducción de aire junto con el resonador -2-.

- Desmontar el tubo primario de escape.

E26-10106

- Soltar desde arriba la abrazadera -3- del tubo flexible de conducción de aire.

A26-11266

- Abrir la abrazadera -1- y posicionarla en el embudo de entrada del módulo de depuración de los gases de escape.

  Aviso

Ignorar el útil auxiliar de montaje -T10511-.

- Desenroscar el tornillo -5-.

- Desenroscar los tornillos de fijación -2- y -3-.

- Desenroscar los tornillos de fijación -4-.

N26-10904

- Soltar las abrazaderas para tubos flexibles -1- y desmontar los tubos flexibles para líquido refrigerante.

  Aviso

Ignorar la -posición 4-.

- Desenroscar la tuerca -3- y el tornillo -2- y dejarlo a un lado el tubo de líquido refrigerante trasero.

A19-11583

- Empujar hacia un lado el manguito calorífugo, separar el conector eléctrico -5-.

  Aviso

E26-10100

Para separar el conector eléctrico -5-, utilizar el gancho -T40207-. Desbloquear el seguro del conector en la carcasa -1-, -en sentido de las flecha-.

A26-11397

- Soltar las abrazaderas para tubos flexibles -4- y -7-, separar los tubos flexibles del radiador para recirculación de gases de escape, utilizar el juego de tapones para el motor -VAS 6122-.

- Aflojar el tornillo -6-, empujar la abrazadera de tornillo hacia el filtro de partículas.

- Desenroscar el tornillo -1- y aflojar el tornillo -2- con el vaso XZN 10 -T10501-.

E26-10100

- Retirar el radiador para recirculación de gases de escape -1- por el hueco del tunel.

Montar

El montaje se realiza siguiendo el orden inverso de las operaciones y teniendo en cuenta lo siguiente:

  Aviso
  • Comprobar si la alfombrilla protectora presenta daños; sustituirla en caso dado.
  • Si la alfombrilla protectora presenta daños hay que comprobar el servomotor 2 para recirculación de gases de escape -V339- por si ha quedado dañado por el calor, sustituyéndolo en caso necesario.
  • Después del desmontaje, sustituir las juntas, la abrazadera de tornillo y las abrazaderas de los tubos flexibles.
  • Fijar todos los empalmes de tubos flexibles con abrazaderas correspondientes al estado de la serie.

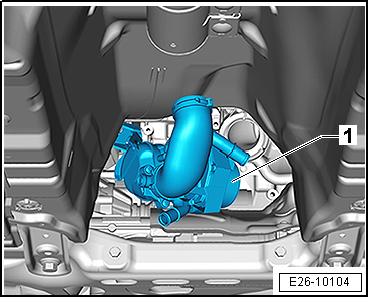

E26-10104

- Montar la abrazadera -2- en el radiador -1- para recirculación de gases de escape.

  • Posición de montaje: La marca "EGR side"-flecha- indica hacia el radiador para recirculación de gases de escape.

- Asegurarse de que el tubo flexible de conducción de aire asienta sin tensiones.

A26-11286

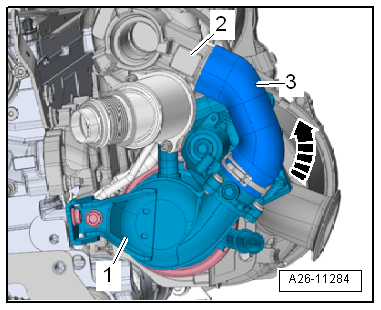

- Presentar el radiador -1- para recirculación de gases de escape con la junta y la abrazadera de tornillo en el módulo para depuración de gases de escape.

- Girar el radiador para la recirculación de gases de escape en sentido antihorario -flecha- y al mismo tiempo empalmar el tubo flexible -3- en el turbocompresor -2-.

A26-11284

- Colocar la abrazadera de tornillo -6- en posición de montaje

- Apretar las uniones atornilladas

E26-10100

Pares de apriete

  • "Orden de apriete módulo de depuración de los gases de escape"
  • "Cuadro de montaje - Tubos del líquido refrigerante"
  • "Tubo primario de escape: desmontar y montar"
  • Radiador para recirculación de gases de escape - par y orden de apriete "Radiador para recirculación de gases de escape - par y orden de apriete"

Radiador para recirculación de gases de escape: desmontar y montar, vehículos con tracción total, letras distintivas del motor CLHA, CLHB, CKFC, CUPA, CRLB, CRBC, CRMB, CKFB, CRKB, CUNA, CXXB

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Alicates para mordazas para tubos flexibles -VAS 6340-

W00-11220

  • Vaso XZN 10 -T10501-

W00-11290

  • Gancho -T40207-

W00-10839

Desmontar

- Desacoplar el conector eléctrico -3- del medidor de masa de aire -G70-.

- Desacoplar el tubo flexible de depresión -2-.

- Liberar los tubos flexibles de depresión en el tubo de conducción de aire -flechas-.

- Soltar la abrazadera -4- y separar el tubo de conducción de aire del resonador.

E10-10165

- Si viene montado: Desacoplar y liberar el tubo flexible de depresión -flecha-.

- Tirar hacia arriba de la carcasa del filtro de aire -1-, retirándola de los pernos de apoyo del soporte de la batería.

A23-10729

- Presionar las teclas de desbloqueo en el tubo flexible -1- y desmontarlo de ambos lados.

- Desenroscar el tornillo -2-, pivotar hacia atrás el tubo de conducción de aire con el manguito de aspiración y extraerlos del turbocompresor de gases de escape.

  Aviso

Ignorar la -pos. 3-.

- Desmontar el soporte de la batería.

Separar los tubos de líquido refrigerante izquierdos, como sigue:

- Evacuar el líquido refrigerante.

A21-10777

- Desenroscar los tornillos -flechas-.

- Soltar la abrazadera de tornillo -2-, retirar el tubo de conducción de aire -1-.

A21-10778

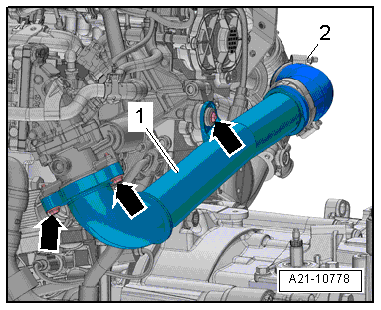

- Desenroscar los tornillos -flechas-, quitar el resonador -1-.

Vehículos con cambio manual

- Desmontar de la caja de cambios el cable de mando del cambio y el cable de selección, desmontar el contrasoporte y dejarlo a un lado junto con los cables de mando.

Vehículos con cambio DSG 0CW:

- Desmontar de la caja de cambios el cable de mando de la palanca selectora, desmontar el contrasoporte y atarlo en alto junto con los cables de mando.

Vehículos equipados con cambio DSG 0D9

- Desmontar de la caja de cambios el cable de mando de la palanca selectora y extraerlo del contrasoporte.

A21-10781

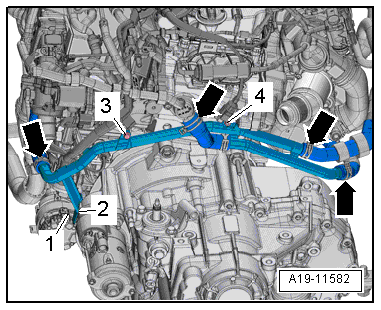

Vehículos con tubos de líquido refrigeración izquierdos versión 1

- Desenroscar la tuerca -4- y el tornillo -3-.

- Soltar las abrazaderas para tubos flexibles -flechas- y desmontar los tubos flexibles para líquido refrigerante.

- Separar los tubos de líquido refrigerante izquierdos y dejarlos a un lado.

  Aviso

Ignorar las -posiciones 1 y 2-.

A19-11582

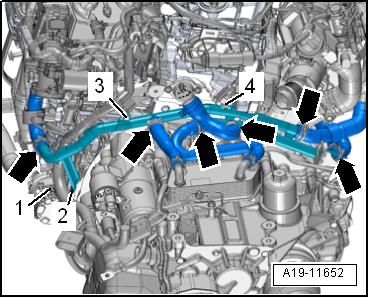

Vehículos con tubos de líquido refrigeración izquierdos versión 2

- Desenroscar la tuerca -4- y el tornillo -3-.

- Soltar las abrazaderas para tubos flexibles -flechas- y desmontar los tubos flexibles para líquido refrigerante.

- Separar los tubos de líquido refrigerante izquierdos y dejarlos a un lado.

  Aviso

Ignorar las -posiciones 1 y 2-.

A19-11652

Continúa para todos los vehículos

- Desmontar el tubo primario de escape.

- Si viene montada, desenroscar los tornillos -flechas- y retirar la chapa de protección térmica -1-.

E34-10244

- Desenroscar los tornillos -A- y -B- del par de engranajes cónicos y extraer la chapa de protección térmica -1-.

N39-10761

Separar el tubo de líquido refrigerante trasero, como sigue:

  Aviso

Ignorar la -posición 4-.

- Desenroscar la tuerca -3- y el tornillo -2- y dejarlo a un lado el tubo de líquido refrigerante trasero.

A19-11583

- Empujar hacia un lado el manguito calorífugo, separar el conector eléctrico -5-.

  Aviso

A26-11266

Para separar el conector -5-, utilizar el gancho -T40207-. Desbloquear el seguro del conector en la carcasa -1-, -en sentido de las flecha-.

- Soltar la abrazadera para tubo flexible -4- y desmontar el tubo flexible para líquido refrigerante.

- Soltar la abrazadera -3-, desmontar el tubo flexible de conducción de aire.

- Aflojar el tornillo -6-, empujar la abrazadera de tornillo hacia el filtro de partículas.

- Desenroscar el tornillo -1- y soltar el tornillo -2- con el vaso XZN 10 -T10501-.

A26-11397

- Retirar el radiador para recirculación de gases de escape, lado cambio -flecha-.

Montar

El montaje se realiza siguiendo el orden inverso de las operaciones y teniendo en cuenta lo siguiente:

  Aviso
  • Comprobar si la alfombrilla protectora presenta daños; sustituirla en caso dado.
  • Si la alfombrilla protectora presenta daños hay que comprobar el servomotor 2 para recirculación de gases de escape -V339- por si ha quedado dañado por el calor, sustituyéndolo en caso necesario.
  • Después del desmontaje, sustituir las juntas, la abrazadera de tornillo y las abrazaderas de los tubos flexibles.
  • Fijar todos los empalmes de tubos flexibles con abrazaderas correspondientes al estado de la serie.

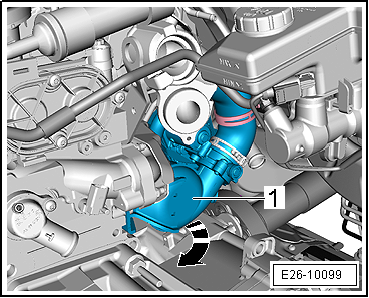

E26-10099

- Montar la abrazadera -2- en el radiador -1- para recirculación de gases de escape.

  • Posición de montaje: La marca "EGR side"-flecha- indica hacia el radiador para recirculación de gases de escape.

- Asegurarse de que el tubo flexible de conducción de aire asienta sin tensiones.

A26-11286

- Presentar el radiador -1- para recirculación de gases de escape con la junta y la abrazadera de tornillo en el módulo para depuración de gases de escape.

- Girar el radiador para la recirculación de gases de escape en sentido antihorario -flecha- y al mismo tiempo empalmar el tubo flexible -3- en el turbocompresor -2-.

A26-11284

- Colocar la abrazadera de tornillo -3- en posición de montaje.

- Apretar las uniones atornilladas.

A26-11285

- Montar primero el tornillo -2- y a continuación la tuerca -3-.

  Aviso

Fijar todos los empalmes de tubos flexibles con abrazaderas correspondientes al estado de la serie.

A19-11583

- Montar la chapa de protección térmica -1- en el par de engranajes cónicos.

Par de apriete:

  • Tornillo -A- 20 Nm
  • Tornillo -B- 40 Nm

- Montar la chapa de protección térmica que pudiera haber para el palier, par de apriete 20 Nm.

- Montar los tubos de líquido refrigerante izquierdos.

N39-10761

Pares de apriete

  • "Radiador para recirculación de gases de escape - par y orden de apriete"
  • "Cuadro de montaje - Tubos del líquido refrigerante"
  • Sistema eléctrico; Batería; Cuadro de montaje: batería
  • "Cuadro de montaje - Silenciadores"
  • Mecanismo de accionamiento del cambio; Cuadro de montaje: cables de mando
