Seat Leon (2013-2020) Manual de Taller: Puente soporte de la mecánica: reparar

Puente soporte de la mecánica: reparar

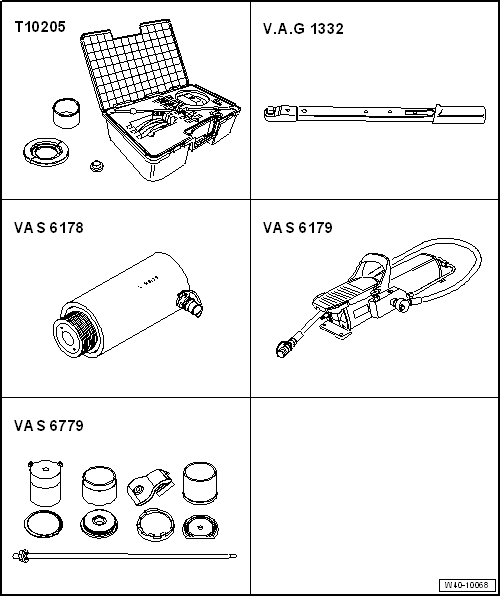

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Útil de montaje -T10205-
  • Llave dinamométrica -V.A.G 1332-
  • Cilindro hidráulico -VAS 6178-
  • Bomba de pie -VAS 6179-
  • Útil de montaje -VAS 6779-

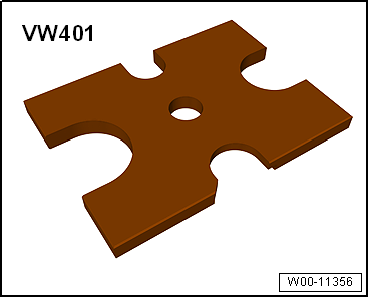

  • Placa de presión -VW 401-

W00-11356

  • Macho de presión -VW 412-

Sustituir el cojinete de metal-goma del apoyo pendular

- Desmontar la insonorización delantera.

W00-11421

- Desenroscar la tuerca hexagonal -1- de la bieleta de acoplamiento -3-, a derecha e izquierda.

- Extraer la bieleta de acoplamiento -3- de la barra estabilizadora -2-, a derecha e izquierda.

N40-10382

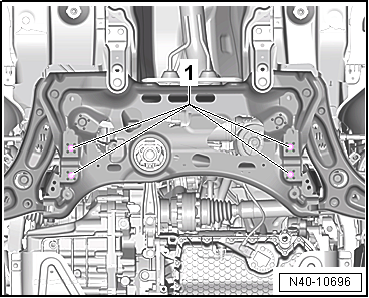

- Desenroscar los tornillos -1- de la barra estabilizadora.

  • Dejar la barra estabilizadora en la posición de montaje en el vehículo.

- Desmontar el apoyo pendular.

N40-10696

Desencajar el cojinete de metal-goma

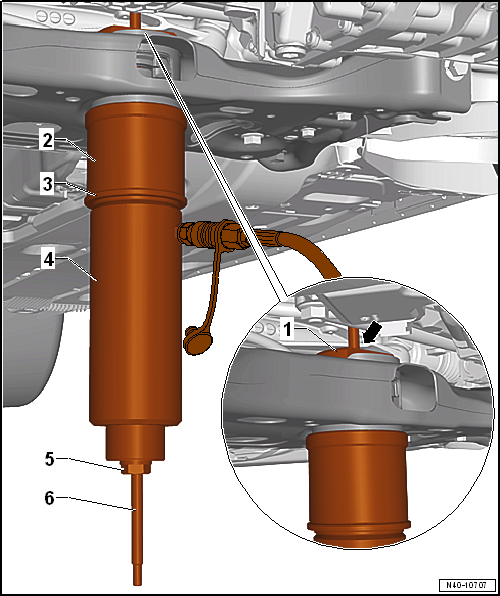

-  Montar el útil de montaje -VAS 6779- como se representa en la ilustración en el puente soporte de la mecánica.

-  Colocar el útil de presión para desmontaje -VAS 6779-1--1- sobre el cojinete de metal-goma con el lado plano -flecha- hacia el sentido de la marcha.

1 - Útil de presión para el desmontaje -VAS 6779-1-

2 - Tubo -VAS 6779-4-

3 - Elemento de presión -VAS 6779-5-

4 - Cilindro hidráulico -VAS 6178- con cabezal de presión -T10205/13-

5 - Tuerca hexagonal -VAS 6779-3-

6 - Husillo roscado -VAS 6779-2-

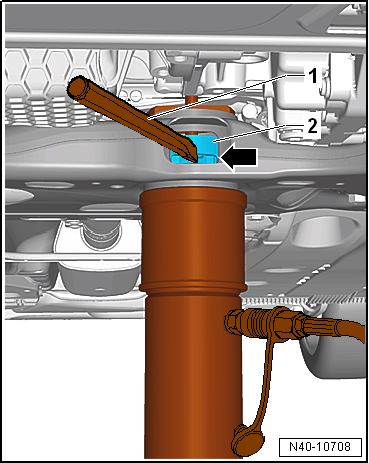

- Desencajar los dos cojinetes de metal-goma al mismo tiempo hasta que el cojinete superior -2- quede visible en la abertura del apoyo pendular -flecha- en el puente soporte de la mecánica.

- Realizar una comprobación visual del anillo exterior del silentbloc superior -2-.

  • Si el anillo exterior del cojinete superior -2- está deformado se tendrá que romper a través de la apertura del apoyo pendular -flecha- en el puente soporte de la mecánica.

- Con un cincel o una herramienta similar -1-, realizar una fractura en el anillo exterior del cojinete superior -2-.

  Aviso

Esta operación es necesaria para evitar que se ladee el anillo exterior del cojinete superior por la zona de la abertura del apoyo pendular en el puente soporte de la mecánica.

- Desencajar completamente ambos cojinetes de metal-goma al mismo tiempo.

N40-10708

Preparar los cojinetes de metal-goma para encajarlos

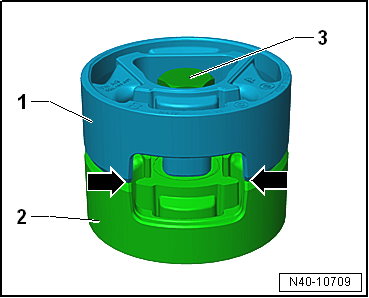

- Colocar los cojinetes de metal-goma -1- y -2- uno sobre otro de tal manera que los rebajes -flechas- coincidan.

- Atornillar los cojinetes de metal-goma -1- y -2- con el tornillo original -3- con la mano

N40-10709

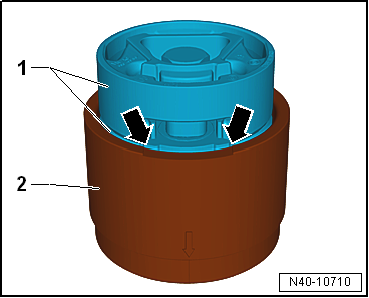

- Introducir los cojinetes de metal-goma -1- con la cabeza del tornillo hacia arriba en el diámetro grande del cono -VAS 6779/6--2-.

- Alinear los cojinetes de metal-goma -1- en el cono -VAS 6779/6--2-. El rebaje de los cojinetes de metal-goma tiene que coincidir exactamente con la hendidura -flechas- del cono -VAS 6779/6--2-.

N40-10710

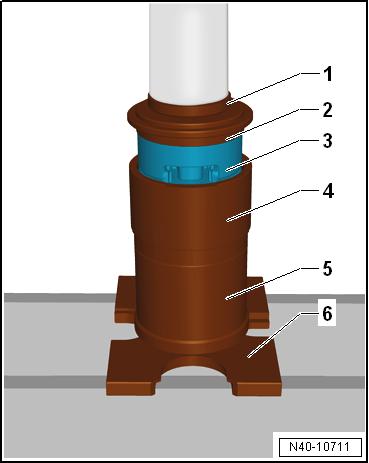

- Encajar los cojinetes de metal-goma -3- en el cono -VAS 6779/6- como se representa en la figura hasta el tope.

1 - Macho de presión -VW 412-

2 - Útil de presión -VAS 6779-5-, el lado con el rótulo "A" indica hacia arriba

3 - Silentbloc

4 - Cono -VAS 6779-6-

5 - Tubo -VAS 6779-4-

6 - Placa de presión -VW 401-

N40-10711

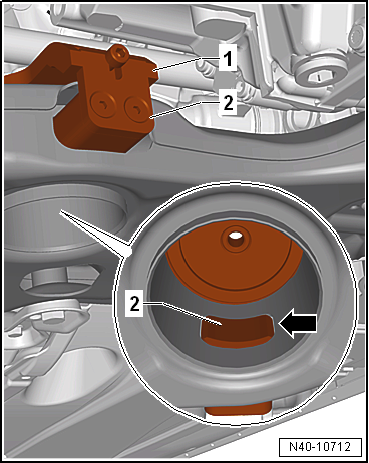

- Colocar el útil de retención -VAS 6779-7--1- en el puente soporte de la mecánica.

- Montar el elemento -VAS 6779/7-1A--2- en la abertura que hay en el puente soporte de la mecánica para el apoyo pendular.

- Atornillar el elemento -VAS 6779/7-1A- al útil de retención -VAS 6779/7--1-.

- Cerciorarse de que el elemento -VAS 6779/7-1A--2- asiente correctamente en la abertura del puente soporte de la mecánica -flecha-.

N40-10712

Encajar el cojinete de metal-goma

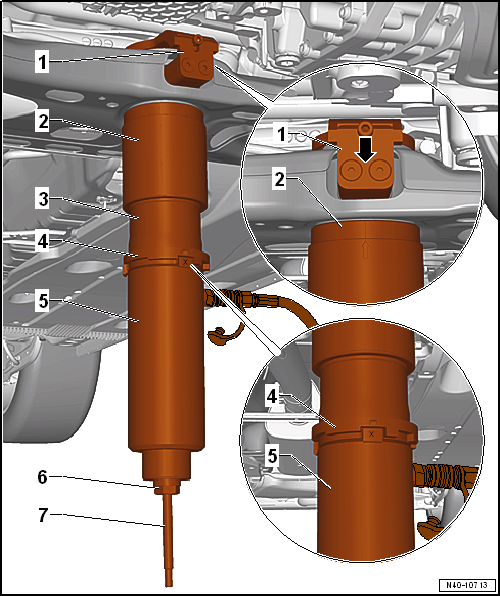

-  Enroscar el husillo roscado -VAS 6779/2--7- en el útil de retención -VAS 6779/7--1-.

-  Montar el útil de montaje -VAS 6779- como en la ilustración en el puente soporte de la mecánica.

1 - Útil de retención -VAS 6779/7-

2 - Cono -VAS 6779/6-, la -marca de la flecha- en el cono tiene que quedar centrada con respecto a ambos tornillos -flecha-

3 - Útil de presión -VAS 6779/9-

4 - Anillo escalonado -VAS 6779/8-, la marca -I- en el anillo escalonado debe coincidir con la marca -X- del útil de presión -VAS 6779/9-

5 - Cilindro hidráulico -VAS 6178- con cabezal de presión -T10205/13-

6 - Tuerca hexagonal -VAS 6779/3-

7 - Husillo roscado -VAS 6779/2-

-  Encajar al mismo tiempo ambos cojinetes de metal-goma.

-  Desmontar el útil de montaje -VAS 6779- del puente soporte de la mecánica y comprobar que los cojinetes de metal-goma encajados estén debidamente asentados.

- Atornillar la barra estabilizadora al puente soporte de la mecánica y a las bieletas de acoplamiento.

- Montar el apoyo pendular.

- Montar la insonorización delantera.

Pares de apriete

  • "Cuadro de montaje - Puente soporte de la mecánica"
  • Tornillos del apoyo pendular
  • Tornillos de la insonorización
