Seat Leon (2013-2020) Manual de Taller: Muelle de sobrepaso de punto muerto: desmontar y montar

Desmontar

- Desplazar el asiento del conductor completamente hacia atrás.

- Subir el volante lo más que se pueda. Utilizar para ello toda la zona de ajuste de la columna de dirección.

Vehículos con airbag para las rodillas

- Desmontar el airbag para las rodillas -1- del lado del conductor.

Vehículos sin airbag para las rodillas

Desembornar la batería.

N34-11979

Continuación para todos los vehículos

- Desmontar el difusor de aire de la zona reposapiés -1- del lado del conductor.

N34-11980

- Extraer la interfaz de diagnosis para bus de datos -J533- del soporte -1-.

N34-11981

- Desenroscar el tornillo -2-, desenganchar el refuerzo anticolisión -1- y presionarlo hacia un lado.

A30-10238

- Comprimir los encastres -flechas- y sacar el perno cojinete -1- del empujador de la bomba de embrague hacia el lado derecho.

A30-10239

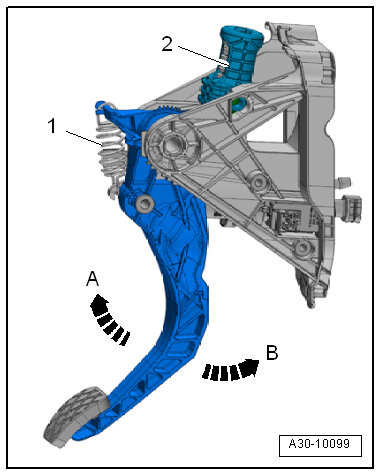

- Si lo llevara, desenganchar el muelle de tracción -1- y retirarlo: para ello presionar el pedal del embrague en la dirección de la -flecha B-.

- Volver a colocar el pedal del embrague en la posición de reposo.

- Tirar del pedal del embrague en la dirección de la -flecha A-, desenganchar el muelle de sobrepaso de punto muerto -2- y retirarlo.

A30-10099

Montar

El montaje se efectúa en el orden inverso y teniendo en cuenta lo siguiente:

  • Los semicojinetes -flechas- para los pernos -1- tienen que estar montados.

- Tirar del pedal del embrague hacia el habitáculo (⇒ en la dirección de la -flecha A- de la figura anterior).

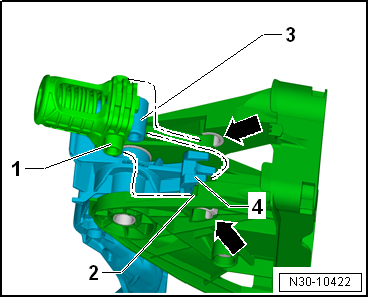

- Colocar los pernos -1- en los alojamientos -2- del bloque soporte.

- Colocar el soporte -3- en el alojamiento -4- del pedal del embrague.

  • Si se presiona el pedal del embrague en la dirección de la -flecha B- (⇒ fig. anterior), el muelle de sobrepaso de punto muerto baja en dirección al bloque soporte.

- Unir el empujador de la bomba de embrague al pedal del embrague; para ello utilizar un perno cojinete nuevo.

N30-10422

- Colocar el refuerzo anticolisión -1- y apretar el tornillo -2-.

- Montar la interfaz de diagnosis para bus de datos -J533-.

- Montar el difusor de aire de la zona reposapiés del lado del conductor.

Vehículos con airbag para las rodillas

- Montar el airbag para las rodillas del lado del conductor.

Vehículos sin airbag para las rodillas

- Embornar la batería.

A30-10238

Muelle recuperador: desmontar y montar

Desmontar

- Desplazar el asiento del conductor completamente hacia atrás.

- Subir el volante lo más que se pueda. Utilizar para ello toda la zona de ajuste de la columna de dirección.

Vehículos con airbag para las rodillas

- Desmontar el airbag para las rodillas -1- del lado del conductor.

Vehículos sin airbag para las rodillas

Desembornar la batería.

N34-11979

Continuación para todos los vehículos

- Desmontar el difusor de aire de la zona reposapiés -1- del lado del conductor.

N34-11980

- Extraer la interfaz de diagnosis para bus de datos -J533- del soporte -1-.

N34-11981

- Desenroscar el tornillo -2-, desenganchar el refuerzo anticolisión -1- y presionarlo hacia un lado.

A30-10238

- Comprimir los encastres -flechas- y sacar el perno cojinete -1- del empujador de la bomba de embrague hacia el lado derecho.

A30-10239

- Mover el pedal del embrague en la dirección de la -flecha-, desenganchar el muelle recuperador -1- y retirarlo.

Montar

El montaje se efectúa en el orden inverso y teniendo en cuenta lo siguiente:

A30-10095

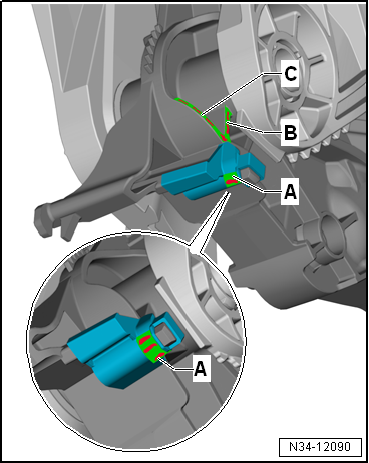

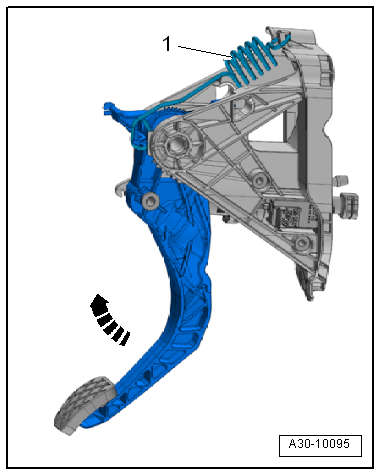

  • Para el muelle recuperador -1- (⇒ fig. anterior) engrasar un poco las siguientes zonas en el pedal del embrague:
  • Casquillo de deslizamiento en las zonas de alojamiento -A- para el muelle recuperador.
  • Alma -B-
  • Alma -C-

- Mover el pedal del embrague en la dirección de la -flecha-, enganchar el muelle recuperador -1- (⇒ fig. anterior).

- Unir el empujador de la bomba de embrague al pedal del embrague; para ello utilizar un perno cojinete nuevo.

N34-12090

- Colocar el refuerzo anticolisión -1- y apretar el tornillo -2-.

- Montar la interfaz de diagnosis para bus de datos -J533-.

- Montar el difusor de aire de la zona reposapiés del lado del conductor.

Vehículos con airbag para las rodillas

- Montar el airbag para las rodillas del lado del conductor.

Vehículos sin airbag para las rodillas

- Embornar la batería.

A30-10238
