Seat Leon (2013-2020) Manual de Taller: Aleta

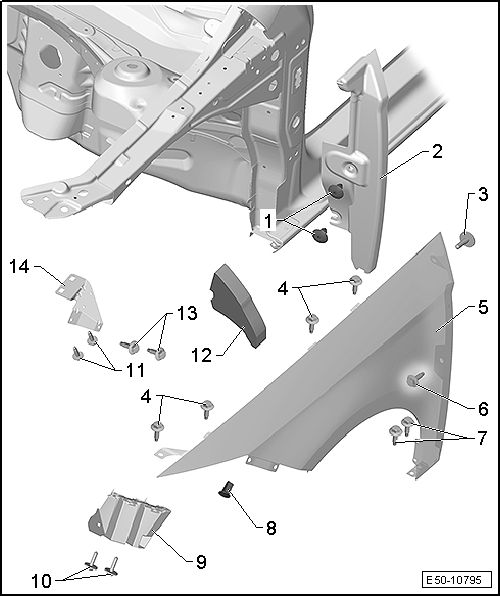

Cuadro de montaje - Aleta

Aleta

1 - Clips

  • 2 + 2 unidades

2 - Elemento de separación

  • Desmontar y montar.

3 - Tornillo

  • 1 + 1 unidades
  • 6 +- 1 Nm

4 - Tornillo

  • 4 + 4 unidades
  • 6 +- 1 Nm

5 - Aleta anterior

6 - Tornillo

  • 1 + 1 unidades
  • 6 +- 1 Nm

7 - Tornillo

  • 2 + 2 unidades
  • 6 +- 1 Nm

8 - Taco expansible

  • 3 + 3 unidades

9 - Perfil guía

10 - Tornillo

  • 2 + 2 unidades
  • 2 Nm

11 - Tornillo

  • 2 + 2 unidades
  • 6 +- 1 Nm

12 - Espuma aislante

  • Adherida a la aleta

13 - Tornillo

  • 2 + 2 unidades
  • 6 +- 1 Nm

14 - Refuerzo para la aleta anterior

Aleta: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -V.A.G 1331-

W00-11166

  • Palanca -3409-

Desmontar

  ¡Atención!

Para desmontar la aleta anterior no es necesario desmontar:

  • El embellecedor exterior montante A
  • El perfil guía
  • El refuerzo para la aleta anterior
  Aviso

Las operaciones de desmontaje y montaje descritas a continuación corresponden al lado izquierdo del vehículo. Las operaciones correspondientes al lado derecho son semejantes, salvo las excepciones que, en caso de haberlas, se describen dentro del mismo proceso.

- Desmontar el pasarruedas anterior.

- Desmontar el revestimiento del paragolpes anterior.

- Desmontar el elemento de separación.

- Desencajar la pieza de relleno;.

W00-11118

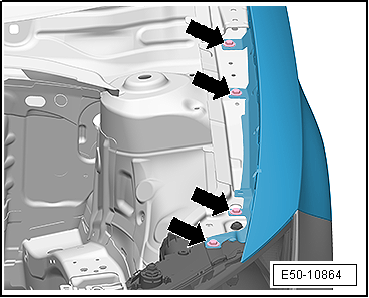

- Extraer los tornillos -flechas-.

E50-10864

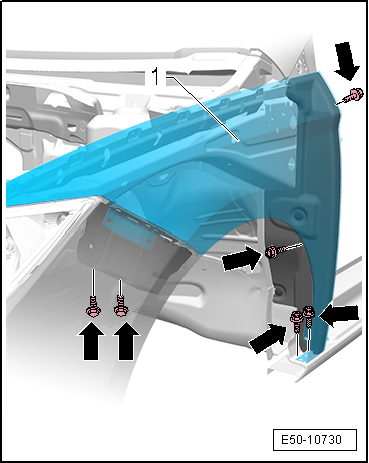

- Extraer los tornillos -flechas-.

- Extraer con cuidado la aleta anterior -1-.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

- Colocar en su ubicación la espuma aislante.

  ¡Atención!

  • Proteger convenientemente las partes pintadas adyacentes.
  • Aplicar spray de cinc alrededor de los orificios de la unión entre piezas de chapa.

- Comprobar las franquicias.

E50-10730

Pares de apriete

  • "Cuadro de montaje - Aleta"

Elemento de separación: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Palanca -3409-

Desmontar

  Aviso

Las operaciones de desmontaje y montaje descritas a continuación corresponden al lado izquierdo del vehículo. Las operaciones correspondientes al lado derecho son semejantes, salvo las excepciones que, en caso de haberlas, se describen dentro del mismo proceso.

- Desmontar el pasarruedas anterior.

W00-11118

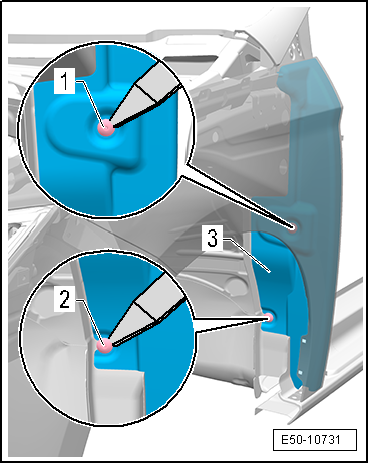

- Con la ayuda de la palanca -3409- extraer los clips -1- y -2-.

- Extraer con cuidado hacia adelante el elemento de separación -3-.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje.

E50-10731
