Seat Leon (2013-2020) Manual de Taller: Faros

Cuadro de montaje - Faros

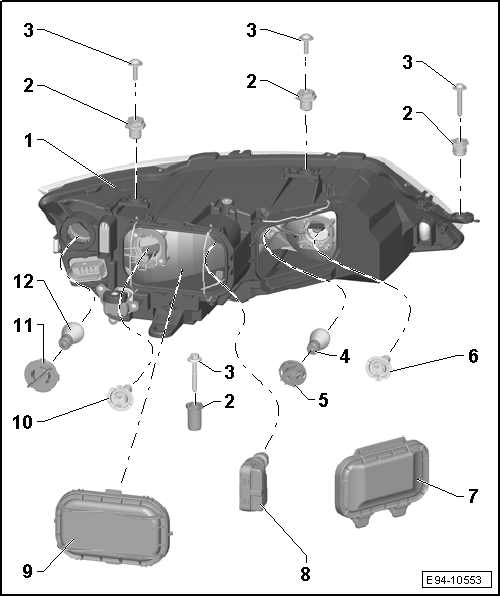

Cuadro de montaje - Faros, halógenos

1 - Faro

• Desmontar y montar
• Faro: corregir la posición de montaje
• Faros: Ajustar
• Faros: verificar el reglaje

2 - Tuerca fijación regulación

• Cantidad, 4
• Faro: corregir la posición de montaje

3 - Tornillos

• Cantidad, 4
• 4.5 Nm

4 - Lámpara del intermitente delantero izquierdo -M5- o lámpara del intermitente delantero derecho -M7-

• Sustituir

5 - Porta lámparas para la luz del intermitente

6 - Lámpara de la luz de carretera izquierda -M30- o lámpara de la luz de carretera derecha -M32-

• Sustituir

7 - Tapa posterior de luz carretera, intermitente

8 - Servomotor izquierdo para regulación del alcance de las luces -V48- o servomotor derecho para regulación del alcance de las luces -V49-

• Desmontar y montar

9 - Tapa posterior de luz cruce

10 - Lámpara de la luz de cruce izquierda -M29- o lámpara de la luz de cruce derecha -M31-

• Sustituir

11 - Porta lámparas para la luz día, posición

12 - Lámpara para luz diurna y luz de posición izquierda -L186- o Lámpara para luz diurna y luz de posición derecha -L188-

• Sustituir

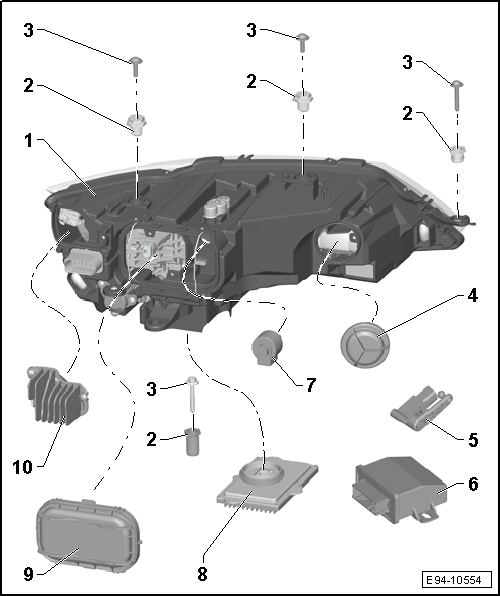

Cuadro de montaje - Faros, Full-Led

1 - Faro

• Desmontar y montar
• Faro: corregir la posición de montaje
• Faros: Ajustar
• Faros LED: verificar el reglaje

2 - Tuerca fijación regulación

• Cantidad, 4
• Faro: corregir la posición de montaje

3 - Tornillos sujeción

• Cantidad 4
• 4.5 Nm

4 - Tapa de carretera

5 - Sensor del nivel del vehículo

• Desmontar y montar

6 - Unidad de control de la regulación del alcance de las luces -J431-

• Desmontar y montar

7 - Servomotor izquierdo para regulación del alcance de las luces -V48- o Servomotor derecho para regulación del alcance de las luces -V49-

• Desmontar y montar

8 - Módulo de potencia para el faro izquierdo -J667- o Módulo de potencia para el faro derecho -J668-

• Desmontar y montar

9 - Tapa de cruce

10 - Conjunto radiador

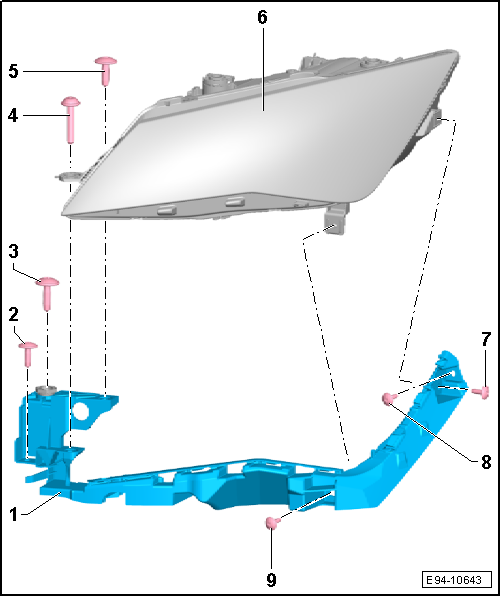

Cuadro de montaje - Faros, guía bajo faro

1 - Guía faro bajo faro

2 - Tornillo

• 2 Nm

3 - Tornillo

• 4.5 Nm

4 - Tornillo

• 4.5 Nm

5 - Tornillo

• 4.5 Nm

6 - Faro

• Desmontar y montar

7 - Tornillo

• 2 Nm

8 - Tornillo

• 2 Nm

9 - Tornillo

• 4 Nm

Faros: desmontar y montar

Faros: desmontar y montar, faro izquierdo

Se describe el desmontaje y montaje en el lado izquierdo. El desmontaje y montaje en el lado derecho se lleva a cabo análogamente.

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Kit llaves dinamométricas -SAT 8010-

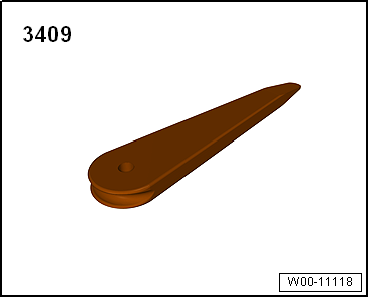

• Palanca -3409-

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Abrir el capó anterior y mantenerlo en posición de apertura con la varilla de apoyo.

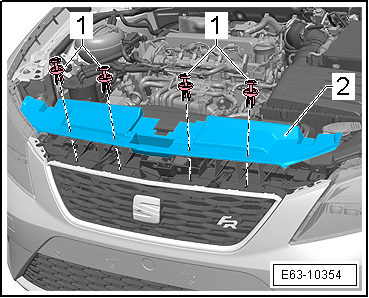

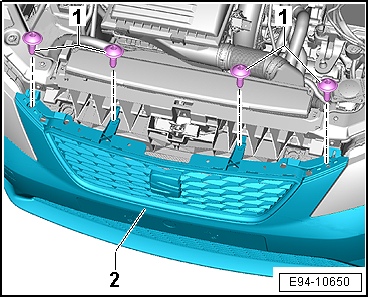

- Desmontar la cubierta de la chapa portacierre -2- para ello utilizar un destornillador plano girar 90º a la izquierda la cabeza de los remaches -1- y a continuación extraerlos con la palanca -3409-.

- Retirar la cubierta de la chapa portacierre -2-.

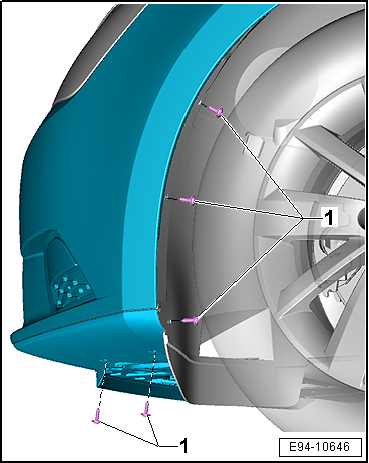

- Desenroscar los tornillos -1- que fijan el revestimiento paragolpes -2-.

- Extraer los tornillos -1-.

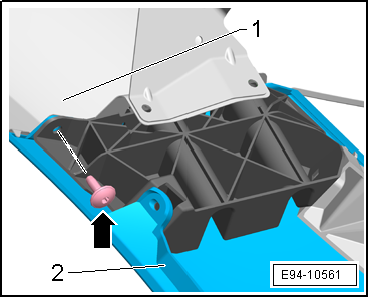

- Desenroscar tornillo -flecha- de sujeción revestimiento paragolpes -2- con aleta -1-.

- Desenroscar tornillo -flecha- de fijación revestimiento paragolpes -1- con traviesa.

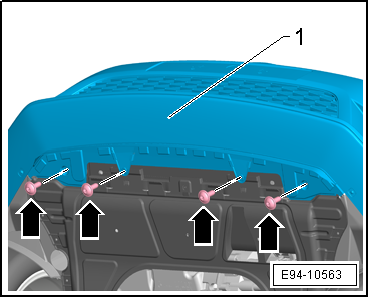

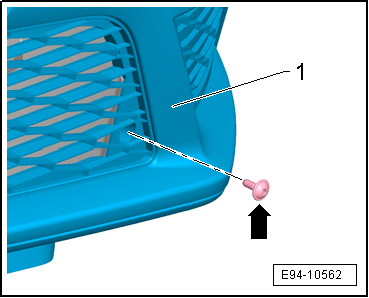

- Desenroscar tornillos -flecha- de fijación spoiler -1-.

- Extraer los tornillos -2-, -3- y -4-.

- Separar el revestimiento del paragolpes, primero desencajando de la esquina y luego desplazándolo hacia delante.

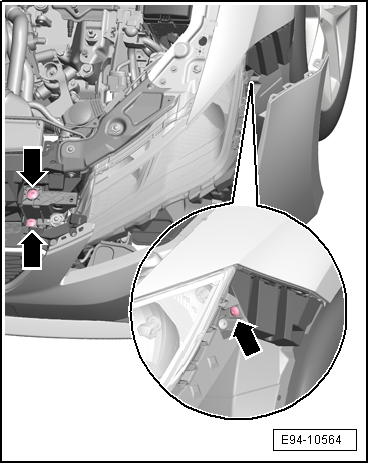

- Desenroscar los tornillos de fijación -flechas- de la guía bajo faro a carrocería.

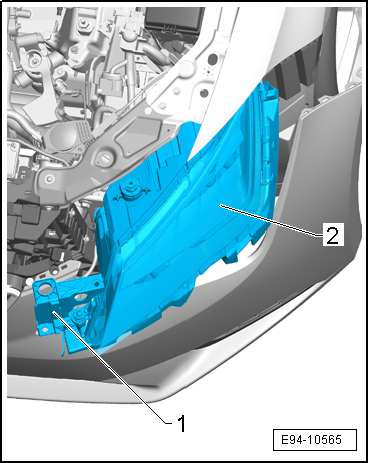

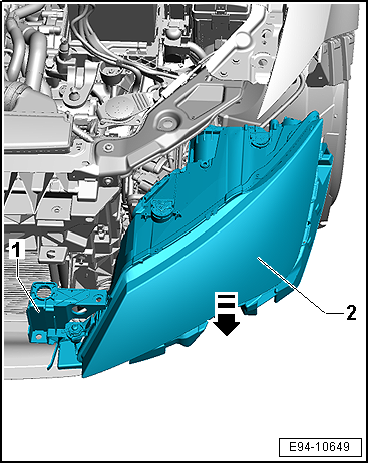

- Separar el conjunto, guía bajo faro -1- y faro -2-.

- Extraer el conector del faro.

- Extraer el conjunto, guía bajo faro -1- y faro -2-.

Montar

El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje. Para ello hay que tener en cuenta lo siguiente:

Pares de apriete

• "Cuadro de montaje - Faros"
• "Posición de montaje del faro: corregir"
• "Faros: ajustar"

Faros: desmontar y montar, faro derecho

El desmontaje y montaje son idénticos en ambos lados.

Faros: desmontar y montar, ambos faros

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Kit llaves dinamométricas -SAT 8010-

Desmontar

- Desmontar el revestimiento del paragolpes.

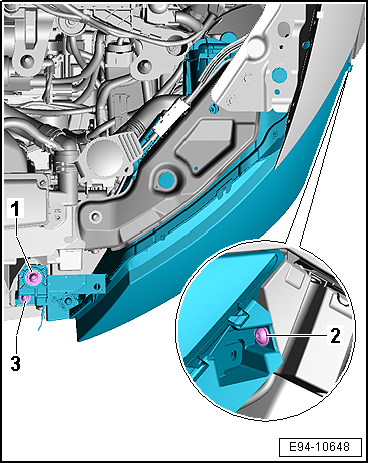

- Extraer los tornillos -1-, -2- y -3- en ambos faros.

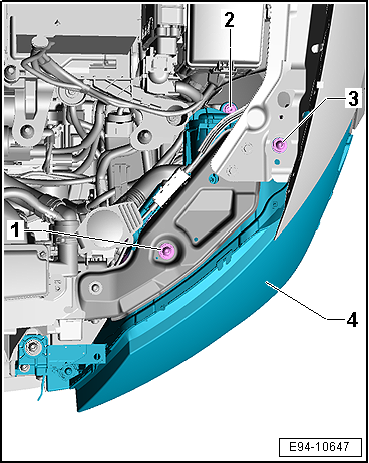

- Desenroscar los tornillos de fijación -1-, -2- y -3- de la guía bajo faro a carrocería en ambos faros.

- Separar los conjuntos, guía bajo faro -1- y faro -2- en ambos lados.

- Extraer los conectores de los faros.

- Extraer los faros.

Montar

El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje. Para ello hay que tener en cuenta lo siguiente:

Pares de apriete

• "Cuadro de montaje - Faros"
• "Posición de montaje del faro: corregir"
• "Faros: ajustar"

Faros: desmontar y montar, guía bajo faro

Se describe el desmontaje y montaje en el lado izquierdo. El desmontaje y montaje en el lado derecho se lleva a cabo análogamente.

Desmontar

- Desmontar el faro

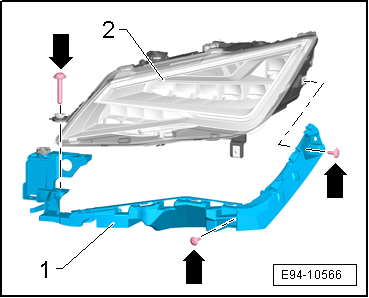

- Extraer los tornillos -flecha- de fijación de la guía bajo faro -1- con faro -2-.

Montar

El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje. Para ello hay que tener en cuenta lo siguiente:

Pares de apriete

• "Cuadro de montaje - Faros, guía bajo faro"
• "Posición de montaje del faro: corregir"
• "Faros: ajustar"
