Honda Civic: Fusibles

Ubicaciones de los fusibles

Si algún dispositivo eléctrico no funciona, gire el interruptor de encendido a la posición de BLOQUEO (0)*1 y compruebe si el fusible correspondiente está fundido.

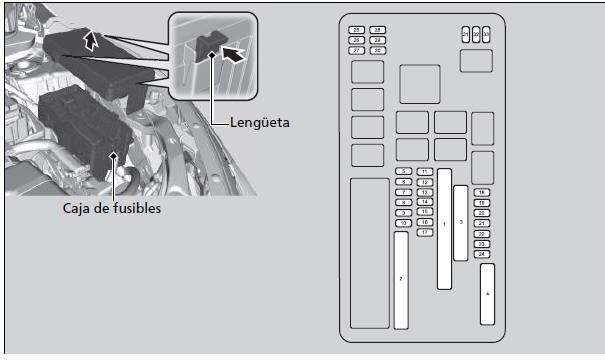

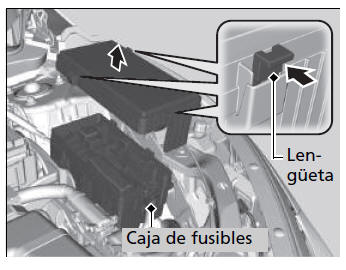

Caja de fusibles del compartimento motor

Modelos sin etiqueta de fusibles

Se encuentra cerca de la batería. Presione las lengüetas para abrir la caja.

La ubicación de los fusibles se muestra en la siguiente imagen.

Localice el fusible en cuestión mediante el número de fusible de la imagen y la tabla.

*1: Los modelos con sistema de acceso sin llave tienen un botón ENGINE START/STOP en lugar de un interruptor de encendido.

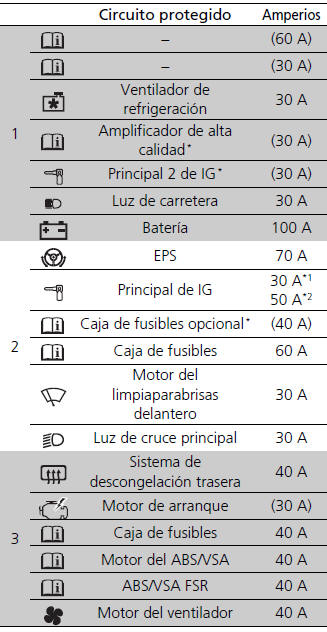

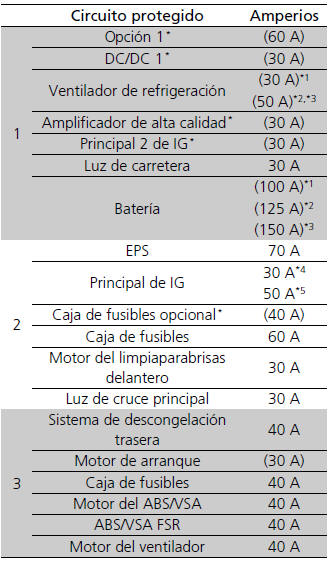

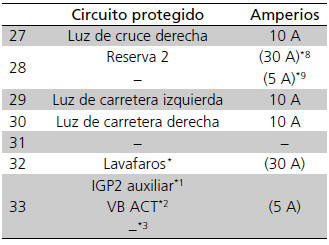

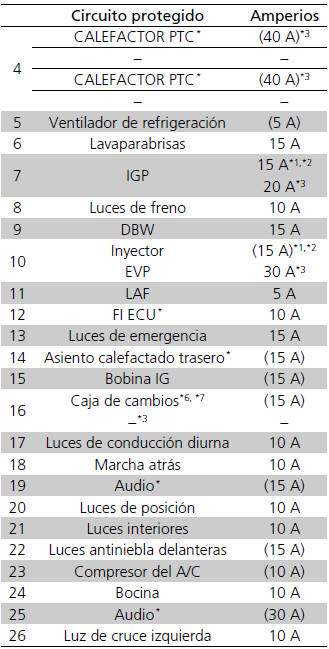

■ Circuito protegido y amperaje de fusibles

*1: Modelos con motor de 1,6 L
*2: Modelos con motor de 1,5 L
*3: Modelos con motor de 1,0 L
*4: Modelos con sistema de acceso sin llave
*5: Modelos sin sistema de acceso sin llave
*6: Modelos con transmisión variable continua con motor de 1,5 L
*7: Modelos con transmisión variable continua con motor de 1,0 L
*8: Modelos con sistema de parada en ralentí
*9: Modelos sin sistema de parada en ralentí

Modelos con etiqueta de fusibles

Las ubicaciones de los fusibles se muestran en la tapa de la caja de fusibles.

Localice el fusible en cuestión mediante el número del fusible y el número de la cubierta de la caja.

Ubicada cerca de la batería. Presione las lengüetas para abrir la caja.

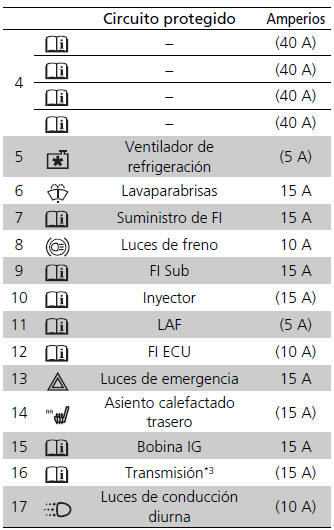

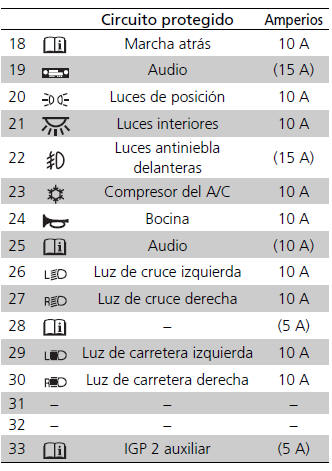

■ Circuito protegido y amperaje de fusibles

*1:Modelos con sistema de acceso sin llave
*2: Modelos sin sistema de acceso sin llave
*3:Modelos con transmisión variable continua

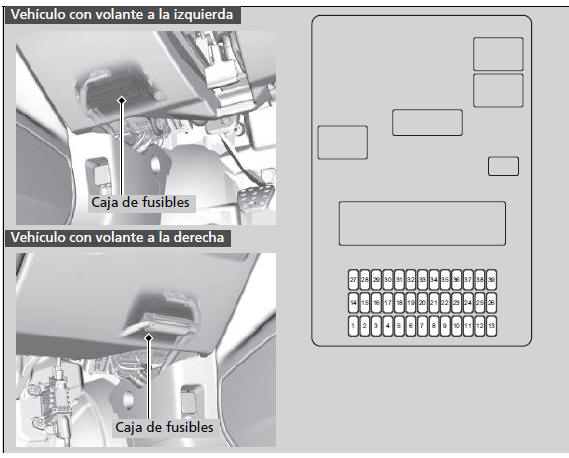

Caja de fusibles interior

Modelos sin etiqueta de fusibles

Se encuentra debajo del salpicadero.

La ubicación de los fusibles se muestra en la siguiente imagen.

Localice el fusible en cuestión mediante el número de fusible de la imagen y la tabla.

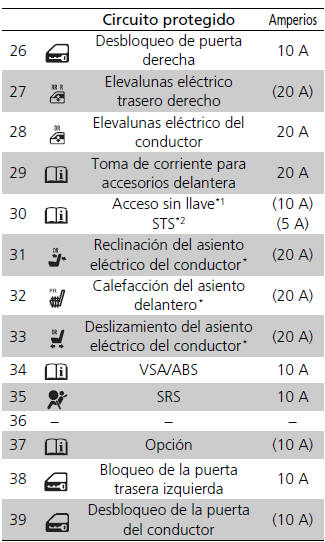

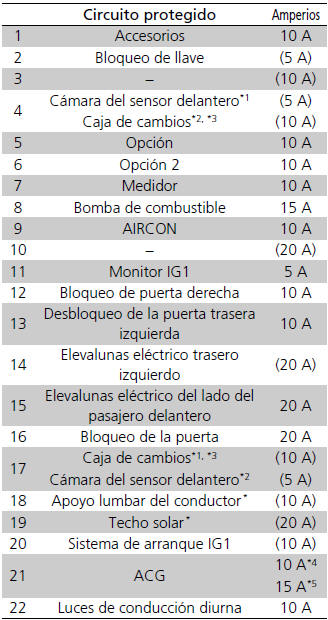

■ Circuito protegido y amperaje de fusibles

*1: Modelos con sistema de acceso sin llave
*2: Modelos sin sistema de acceso sin llave
*3: Modelos con transmisión variable continua
*4: Excepto modelos con motor de 1,0 L
*5: Modelos con motor de 1,0 L

Modelos con sistema de parada en ralentí

Se encuentra debajo del salpicadero.

La ubicación de los fusibles se muestra en la siguiente imagen.

Localice el fusible en cuestión mediante el número de fusible de la imagen y la tabla.

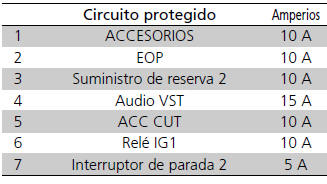

■ Circuito protegido y amperaje de fusibles

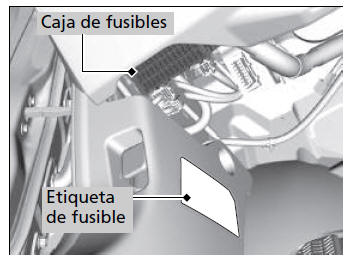

Modelos con etiqueta de fusibles

Se encuentra debajo del salpicadero.

La ubicación de los fusibles se muestra en el etiqueta del panel lateral.

Localice el fusible en cuestión mediante el número del fusible y el número de la etiqueta.

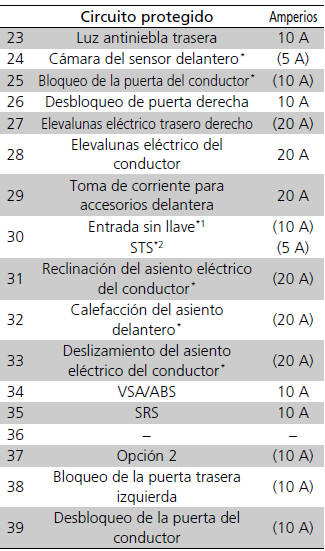

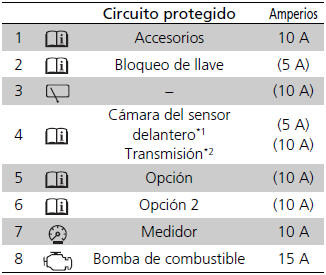

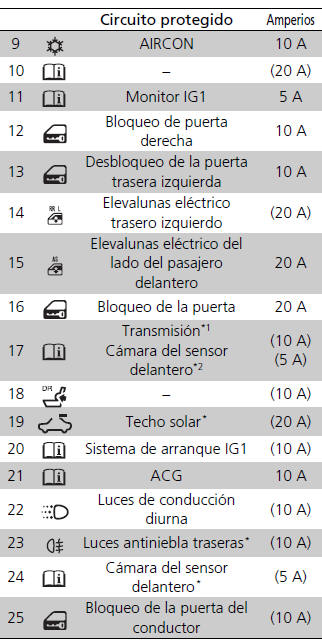

■ Circuito protegido y amperaje de fusibles

*1: Modelos con sistema de acceso sin llave
*2: Modelos sin sistema de acceso sin llave

Comprobación y sustitución de los fusibles

1. Gire el interruptor de encendido a la posición de BLOQUEO (0)*1. Apague las luces y todos los accesorios.

2. Retire la tapa de la caja de fusibles.

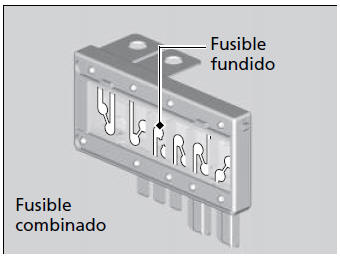

3. Compruebe el fusible grande del compartimento motor.

• Si el fusible está fundido, utilice un destornillador de estrella para retirar el tornillo y sustitúyalo por uno nuevo.

4. Revise los fusibles pequeños situados en el compartimento motor y en el interior del vehículo.

• Si hay algún fusible fundido, retírelo con el extractor de fusibles* y sustitúyalo por uno nuevo.

AVISO

Sustituir un fusible por otro de mayor amperaje incrementa el riesgo de que se produzcan daños en el sistema eléctrico.

Utilice las tablas para localizar el fusible en cuestión y comprobar el amperaje especificado.

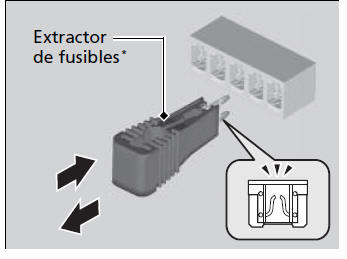

Hay un extractor de fusibles* en la parte trasera de la tapa de la caja de fusibles del compartimento del motor.

*1: Los modelos con sistema de acceso sin llave tienen un botón ENGINE START/STOP en lugar de un interruptor de encendido.

* No disponible en todos los modelos
