Seat Leon (2013-2020) Manual de Taller: Filtro de aire

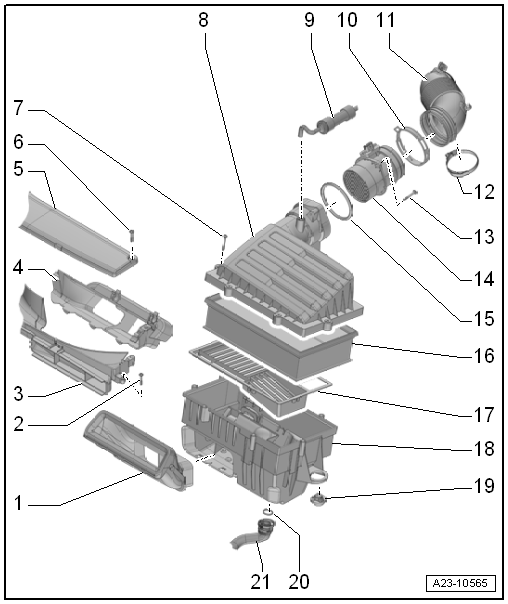

Cuadro de montaje - Carcasa del filtro de aire

1 - Canalizador de aire

• En el elemento inferior del filtro de aire

2 - Tornillo

• 2 Nm

3 - Elemento inferior de la conducción de aire

• En la chapa portacierre

4 - Elemento superior de la conducción de aire

• En la chapa portacierre

5 - Cubierta

• Para conducción de aire

6 - Tornillo

• 2 Nm

7 - Tornillo

• 1,5 Nm

8 - Elemento superior del filtro de aire

• Limpiar y eliminar hojas y restos salinos

9 - Tubo flexible de ventilación

• De la electroválvula de limitación de la presión de sobrealimentación -N75-

10 - Abrazadera elástica

11 - Tubo flexible canalizador de aire

12 - Abrazadera de tornillo

• Montar

13 - Tornillo

• 1,5 Nm

14 - Medidor de masa de aire -G70-

• Desmontar y montar

15 - Anillo toroidal

• Sustituir si presenta daños

16 - Cartucho del filtro de aire

• Utilizar un cartucho del filtro de aire original
• Intervalos de sustitución
• Desmontar y montar

17 - Elemento

• Para el elemento inferior del filtro de aire

18 - Elemento inferior del filtro de aire

• Limpiar y eliminar hojas y restos salinos

19 - Tope de goma

20 - Anillo toroidal

• Sustituir si presenta daños

21 - Tubo flexible de desagüe

• Con válvula
• Limpiar

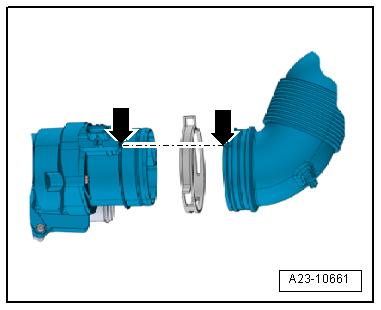

Montar las conducciones de aire con abrazaderas de tornillo

• Los manguitos de empalme, así como los tubos y tubos flexibles canalizadores de aire deben estar exentos de restos de aceite y grasa antes de su montaje.
• Fijar todos los empalmes de tubos flexibles con abrazaderas correspondientes al estado de la serie.
• Para poder fijar los tubos flexibles canalizadores de aire en sus manguitos de empalme de forma segura, antes del montaje rociar con desoxidante las roscas de las abrazaderas de tornillo que ya se hayan utilizado.

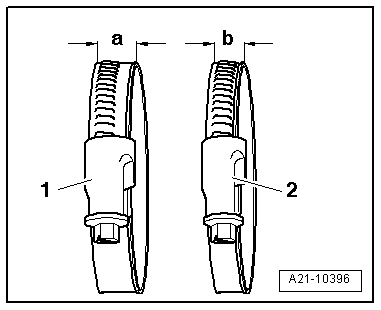

Par de apriete para

1 - Abrazadera de tornillo -a- = 13 mm de ancho: 5,5 Nm

2 - Abrazadera de tubo flexible -b- = 9 mm de ancho: 3 Nm

Carcasa del filtro de aire: desmontar y montar

Desmontar

- Desacoplar el conector eléctrico -2- del medidor de la masa de aire -G70-.

- Retirar el tubo flexible de depresión -4-.

- Soltar la abrazadera -3-, separar el tubo flexible de conducción de aire.

- Tirar hacia arriba de la carcasa del filtro de aire -1-, retirándola de los pernos de apoyo del soporte de la batería.

Montar

El montaje se realiza siguiendo el orden inverso de las operaciones y teniendo en cuenta lo siguiente:

• Par de apriete "Cuadro de montaje - Carcasa del filtro de aire"

• Los manguitos de empalme, así como los tubos y tubos flexibles canalizadores de aire deben estar exentos de restos de aceite y grasa antes de su montaje.
• Para el montaje del tubo flexible canalizador de aire hay que utilizar un producto deslizante (exento de silicona).
• Fijar todos los empalmes de tubos flexibles con abrazaderas correspondientes al estado de la serie.

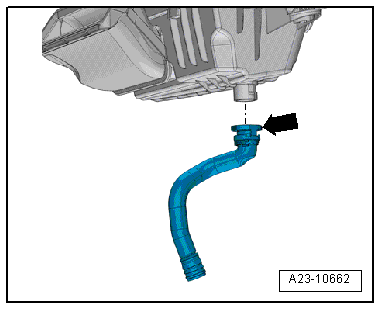

- Separar el tubo flexible de desagüe -flecha-.

- Limpiar el empalme en el elemento inferior del filtro de aire y el tubo flexible, eliminando restos de suciedad y hojas.

- Al colocar el manguito de aspiración en la carcasa del filtro de aire tener en cuenta las marcas de montaje -flechas-.

- Presentar la carcasa del filtro de aire en el soporte de la batería y encajarla a presión hasta que encastre.

- Volver a presionar la carcasa del filtro de aire y, a continuación, tirar para comprobar que haya encastrado correctamente.
