Toyota Auris: Bombillas

Las bombillas que le indicamos a continuación puede sustituirlas usted mismo. El grado de dificultad de la sustitución varía según la bombilla. Debido a que existe peligro de que se dañen los componentes, le recomendamos que el cambio lo realice un concesionario o taller Toyota autorizado, u otro profesional con la cualificación y el equipo necesarios.

Preparación para la sustitución de bombillas

Compruebe el voltaje de la bombilla que va a sustituir.

Ubicación de las bombillas

■ Delantera

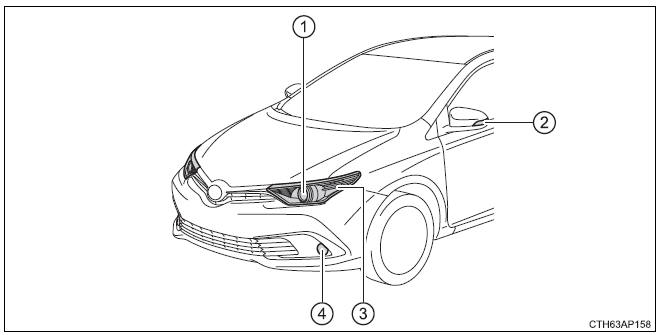

Vehículos con faros halógenos

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

  1. Faros
  2. Luces de los intermitentes laterales
  3. Luces de los intermitentes delanteros
  4. Luces antiniebla delanteras (si están instaladas)

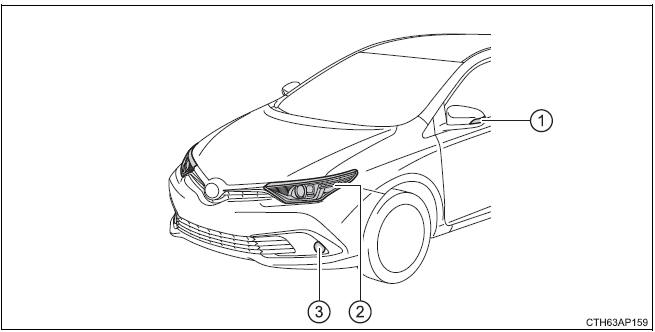

Vehículos con faros LED

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

  1. Luces de los intermitentes laterales
  2. Luces de los intermitentes delanteros
  3. Luces antiniebla delanteras (si están instaladas)

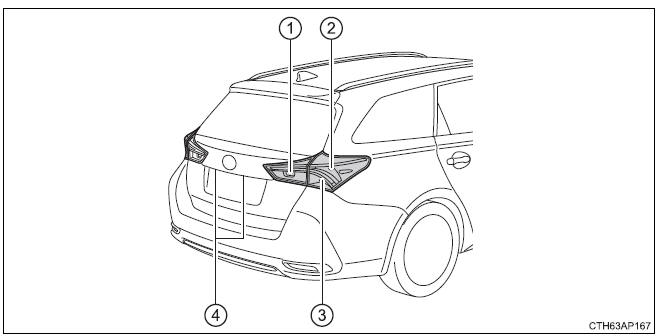

■ Traseras (vehículos con dirección a la izquierda)

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

  1. Luz de marcha atrás
  2. Luces de freno
  3. Luces de los intermitentes traseros
  4. Luces de la matrícula

■ Traseras (vehículos con dirección a la derecha)

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

  1. Luces de freno
  2. Luz de marcha atrás
  3. Luces de la matrícula
  4. Luces de los intermitentes traseros

Sustitución de las bombillas

■ Faros (vehículos con faros halógenos)

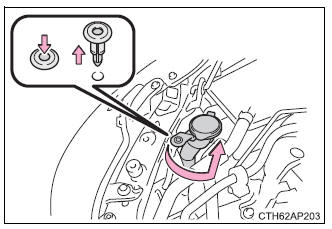

1. Quite el retenedor de fijación.

Tire de la apertura de llenado de líquido del lavador después de girarla. (Al sustituir únicamente una bombilla del lado derecho.)

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

2. Retire la cubierta.

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

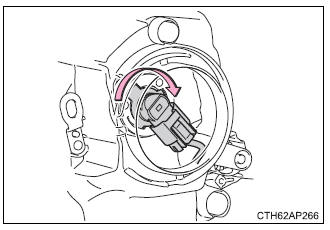

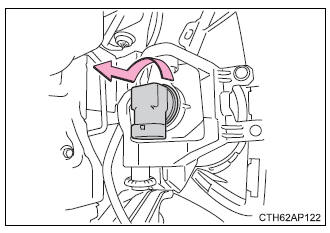

3. Gire la base de la bombilla hacia la izquierda y quítela.

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

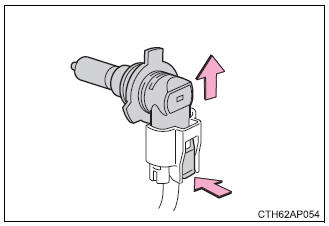

4. Desenchufe el conector mientras presiona la liberación de bloqueo.

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

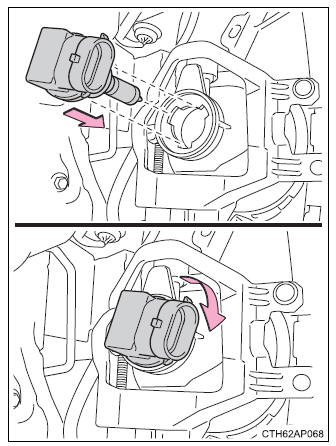

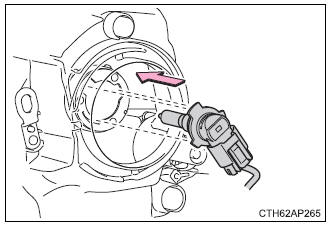

5. Sustituya la bombilla e instale la base de la bombilla. Alinee las 3 lengüetas de la bombilla con el montaje e inserte.

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

6. Gire y asegure la base de la bombilla.

Mueva la base de la bombilla suavemente para verificar que no está floja, encienda los faros una vez y visualmente confirme que no se filtre la luz por el montaje.

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

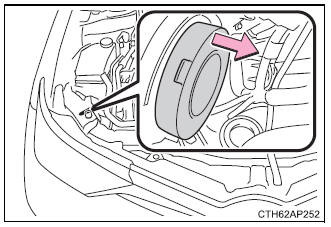

7. Instale la cubierta.

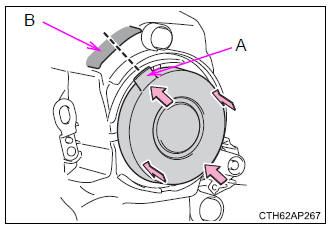

Para asegurarse de haber instalado la cubierta correctamente, alinee la parte saliente (A) con el centro de la zona (B) mostrada en la ilustración y empuje firmemente el perímetro de la cubierta.

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

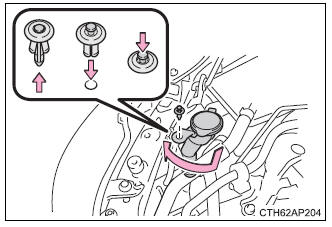

8. Coloque la apertura de llenado de líquido del lavador introduciéndola y girándola. Instale el retenedor de fijación. (Al sustituir únicamente una bombilla del lado derecho.)

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

■ Luces antiniebla delanteras (si están instaladas)

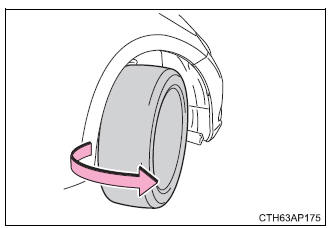

1. Gire el volante en el sentido contrario a la luz que desea sustituir.

Gire el volante hacia un punto tal que permita que su mano pueda trabajar entre el neumático y el protector del guardabarros.

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

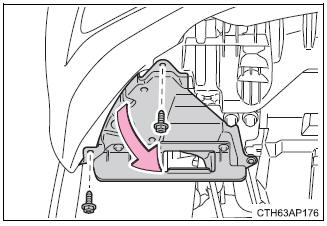

2. Quite los 2 tornillos y quite parcialmente el protector del guardabarros.

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

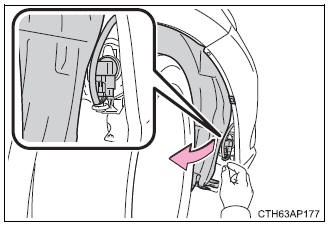

3. Retire parcialmente el protector del guardabarros hasta que la bombilla esté visible.

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

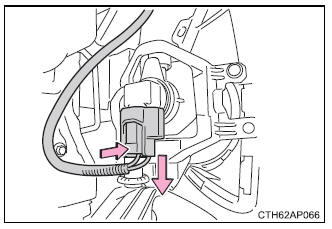

4. Desenchufe el conector mientras presiona la liberación de bloqueo.

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

5. Gire la base de la bombilla hacia la izquierda y quítela.

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

6. Instale una nueva bombilla.

Alinee las 3 lengüetas de la bombilla con el montaje e inserte.

Gire hacia la derecha y asegure la base de la bombilla.

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

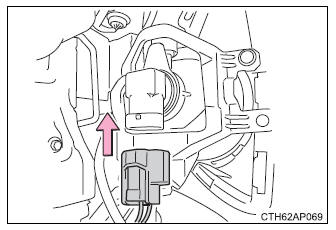

7. Instale el conector.

Agite suavemente el conector para verificar que no está flojo, encienda las luces antiniebla delanteras una vez, y confirme visualmente que no se filtre la luz por el montaje.

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

8. Cuando instale el revestimiento del guardabarros, instale realizando 3 y 2 en el sentido inverso.

Asegúrese de que el protector del guardabarros está colocado en el interior del parachoques.

■ Luces de los intermitentes delanteros

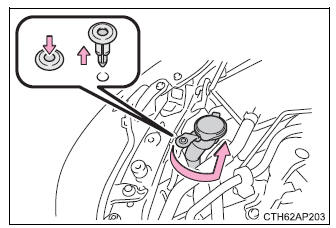

1. Quite el retenedor de fijación.

Tire de la apertura de llenado de líquido del lavador después de girarla. (Al sustituir únicamente una bombilla del lado derecho.)

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

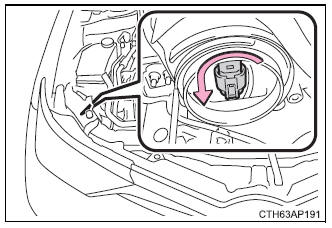

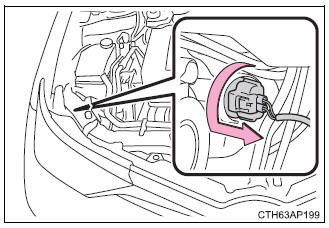

2. Gire la base de la bombilla hacia la izquierda.

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

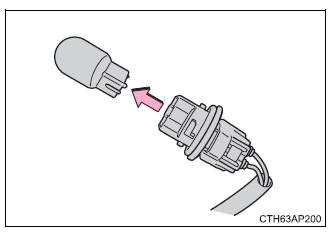

3. Quite la bombilla.

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

4. Al instalar la bombilla, instale realizando 3 y 2 en el sentido inverso.

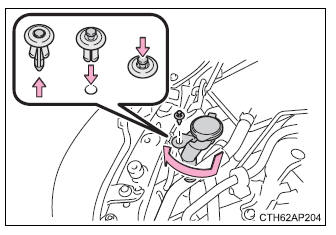

5. Coloque la apertura de llenado de líquido del lavador introduciéndola y girándola. Instale el retenedor de fijación. (Al sustituir únicamente una bombilla del lado derecho.)

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

■ Luces de los intermitentes laterales

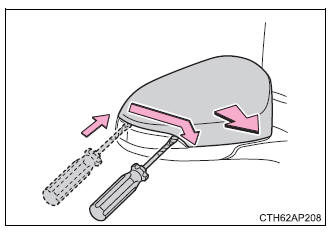

1. Quite la cubierta

Inserte un destornillador de cabeza plana y deslícelo a lo largo de la luz del intermitente lateral.

Para evitar que se dañe el vehículo, envuelva el destornillador de cabeza plana en cinta aislante o adhesiva.

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

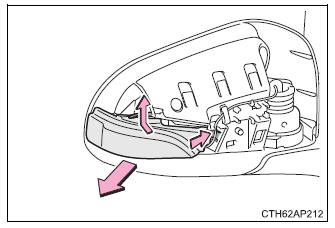

2. Presione en los 2 clips y retire la luz del intermitente lateral de la carcasa de la visera.

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

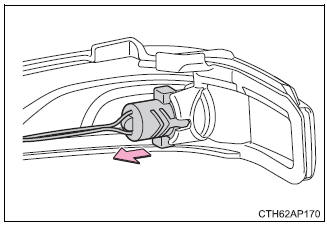

3. Retire el casquillo de la carcasa de la luz del intermitente lateral.

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

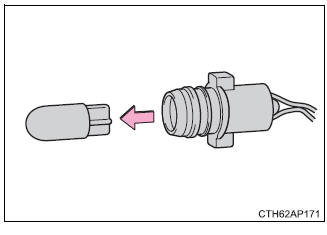

4. Retire la bombilla.

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

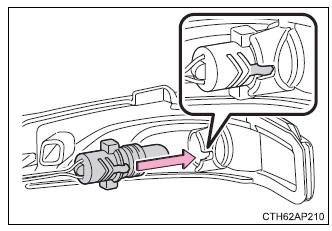

5. Cambie la bombilla e instale el casquillo en la carcasa de la luz del intermitente lateral.

Alinee las ranuras del casquillo a la carcasa de la luz del intermitente lateral.

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

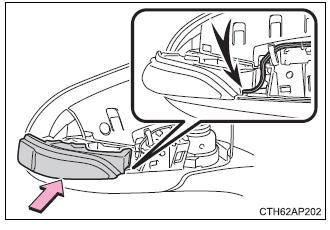

6. Con el mazo de cables pasando a través de la parte inferior de la luz del intermitente lateral, instálela en la carcasa de la visera.

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

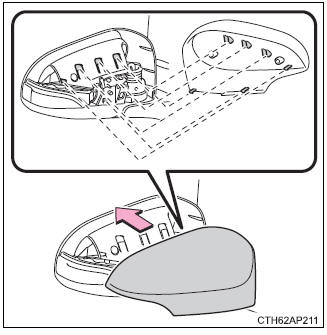

7. Alinee las 6 pestañas e instale la tapa.

Después de escuchar un clic, confirme que se ha asegurado la tapa.

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

■ Luces de freno y luces de los intermitentes traseros

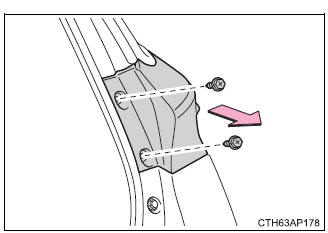

1. Abra el portón trasero y quite los 2 tornillos. Retire el conjunto de la luz tirando de ésta hacia atrás.

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

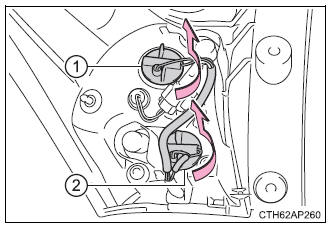

2. Gire la base de la bombilla hacia la izquierda.

  1. Luces de freno
  2. Luces de los intermitentes traseros

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

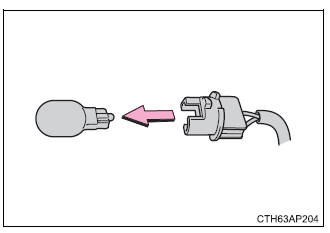

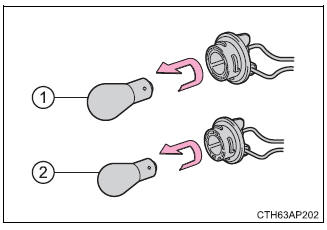

3. Quite la bombilla.

  1. Luces de freno
  2. Luces de los intermitentes traseros

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

4. Al instalar la bombilla, instale realizando 3 y 2 en el sentido inverso.

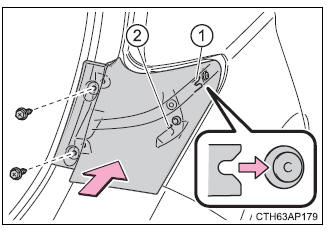

5. Instale el conjunto de la luz y, a continuación, instale los 2 tornillos.

Alinee la guía (1) y el pasador (2) en el conjunto de la luz con la montura al instalarla.

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

■ Luz de marcha atrás

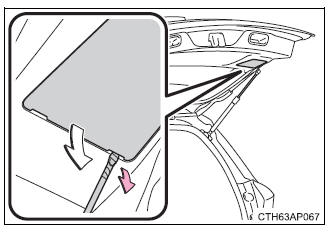

1. Abra el portón trasero y retire la cubierta.

Introduzca un destornillador de cabeza plana o similar en el orificio situado en la parte superior de la cubierta y retírela como se muestra en la ilustración.

Para evitar que se dañe el vehículo, envuelva el destornillador de cabeza plana en cinta aislante o adhesiva.

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

2. Gire la base de la bombilla hacia la izquierda y quítela.

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

3. Quite la bombilla.

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

4. Cuando realice la instalación, proceda en el orden inverso.

■ Luces de la matrícula

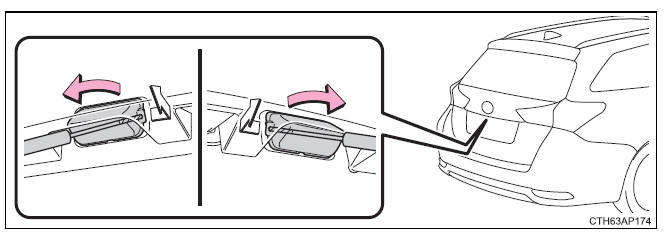

1. Retire la cubierta.

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

Introduzca un destornillador de cabeza plana del tamaño adecuado en el orificio de la cubierta en el lado interior y desenganche el agarre y haga palanca levantado la cubierta hacia el lado exterior tal como se muestra en la ilustración.

Para evitar daños en el vehículo, envuelva la punta del destornillador con cinta.

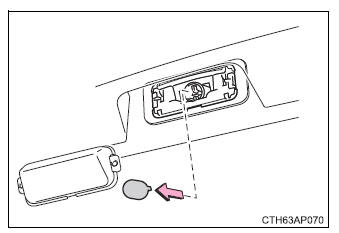

2. Quite la bombilla.

Toyota Auris. Tareas de mantenimiento que puede hacer usted mismo

3. Cuando realice la instalación, proceda en el orden inverso.

■ Sustitución de las siguientes bombillas

Si alguna de las luces que se enumeran a continuación se ha fundido, lleve el vehículo a un concesionario o taller Toyota autorizado, o a otro profesional con la cualificación y el equipo necesarios, para que la reemplacen.

  • Faros (vehículos con faros LED)
  • Luces de posición delanteras/luces de marcha diurna
  • Luz de freno en posición alta
  • Luces de posición traseras
  • Luz antiniebla trasera

■ Bombillas de las luces LED

Los faros (vehículos con faros LED), la luz antiniebla trasera, la luz de freno en posición alta, las luces de posición delanteras/luces de marcha diurna y las luces de posición traseras están formadas por varios LED. Si alguno de los LED se funde, lleve su vehículo a un concesionario o taller Toyota autorizado, o a otro profesional con la cualificación y el equipo necesarios, para que le cambien la luz.

■ Condensación en el interior de las lentes

La condensación temporal en el interior de las lentes de los faros no indica un funcionamiento incorrecto.

Póngase en contacto con un concesionario o taller Toyota autorizado, o con otro profesional con la cualificación y el equipo necesarios, si desea más información en las siguientes situaciones:

  • Se han formado grandes gotas de agua en el interior de las lentes.
  • Se ha introducido agua en el interior del faro.

ADVERTENCIA

■ Sustitución de las bombillas

  • Apague las luces. No intente cambiar la bombilla inmediatamente después de haber apagado las luces. Las bombillas están muy calientes y podrían causarle quemaduras.
  • No toque la parte de cristal de la bombilla con las manos descubiertas. Si no queda otro remedio que sujetar la parte de cristal, sujete con un trapo seco y limpio para evitar que entre humedad y aceites en la bombilla.

    Asimismo, si la bombilla se raya o se cae, podría romperse o fundirse.

  • Instale las bombillas y todas las piezas necesarias para fijarlas. De lo contrario, se podrían producir daños, incendios o hacer que el agua entre en el compartimento de los faros. Como consecuencia, los faros podrían verse afectados y se produciría condensación en las lentes.

■ Para evitar daños o incendios Asegúrese de que las bombillas estén bien colocadas y bloqueadas.
