Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Frenos traseros

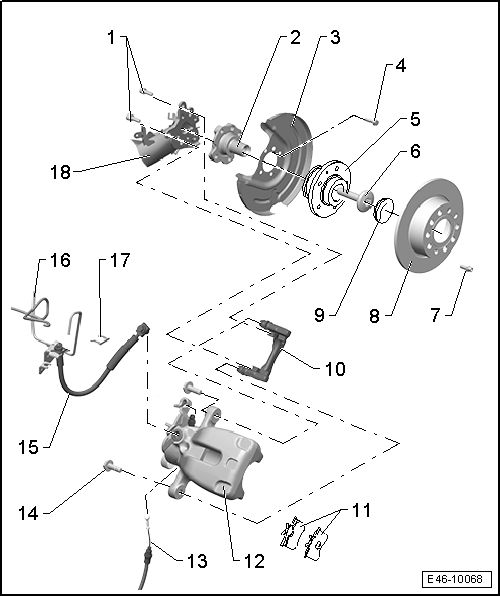

Cuadro de montaje - Frenos traseros, frenos CI 38 para eje rígido

Cuadro de montaje - Frenos traseros, frenos CI 38 para eje rígido

1 - Tornillo para portafreno

  • 90 Nm + 90º
  • Sustituir

2 - Mangueta

  • Desmontar y montar

3 - Chapa aislante del freno

  • Desmontar y montar

4 - Tornillo

  • Sustituir
  • 30 Nm + 90º

5 - Conjunto de cojinete y cubo de rueda

  • Desmontar y montar

6 - Tornillo XZN

  • Par de apriete

7 - Tornillo

  • 4,5 Nm

8 - Disco del freno

  • No separar los discos de freno de los cubos de rueda forzándolos. Si es necesario, utilizar un disolvente de óxido; de lo contrario se dañarán los discos de freno
  • En caso de desgaste, sustituir por ejes
  • Para desmontarlo, desatornillar primero la pinza de freno y el portafreno
  • Desmontar y montar

9 - Chapa de protección

  • Desencajar y encajar

10 - Portafreno

  • Atornillar a la mangueta
  • Con perno guía
  • Desmontar y montar

11 - Pastillas de freno

  • Con muelle
  • Comprobar el grosor de las pastillas
  • Desmontar y montar
  • Sustituir siempre por ejes

12 - Pinza del freno

  • Para sustituir la pastilla de freno no desenroscar el latiguillo de freno
  • Desmontar y montar
  • Reparar
  • Después de trabajos de reparación o de la sustitución hay que ajustar el freno de mano

13 - Cable del freno de mano

  • Desmontar y montar
  • Ajustar el freno de mano

14 - Tornillo, 35 Nm

  • Autoblocante
  • Al soltar y apretar, inmovilizar el perno guía
  • Sustituir después de cada desmontaje

15 - Tubo flexible del freno

  • Con tubuladura anular y tornillo hueco
  • A la pinza de freno 35 Nm
  • A la tubería de freno 14 Nm

16 - Tubo de freno

17 - Presilla elástica

18 - Eje posterior

  • Desmontar y montar

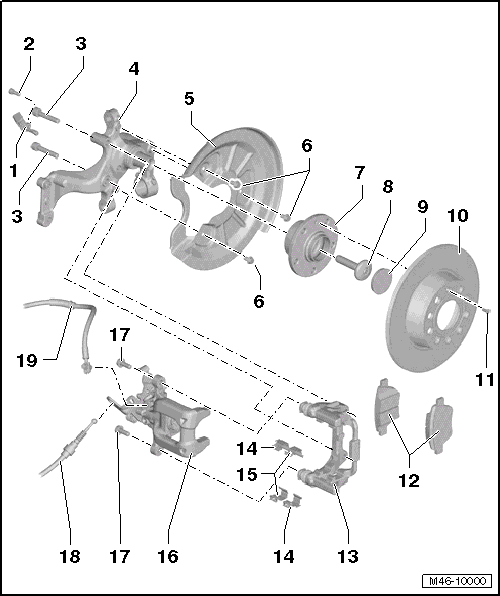

Cuadro de montaje - Frenos traseros, frenos PC 38 y CII 41 para eje multibrazos

Cuadro de montaje - Frenos traseros, frenos PC 38 y CII 41 para eje multibrazos

1 - Sensor de revoluciones trasero

  • Antes de insertar el sensor hay que limpiar la superficie interior del taladro y aplicarle pasta para tornillos calientes
  • Desmontar y montar

2 - Tornillo

  • 8 Nm

3 - Tornillo para portafreno

  • 90 Nm + 90º
  • Sustituir
  • Desenroscar con el vaso -T10035-

4 - Eje posterior

  • Desmontar y montar

5 - Chapa aislante del freno

  • Desmontar y montar

6 - Tornillo

  • 12 Nm
  • M 6 x 12
  • 4 unidades

7 - Conjunto de cojinete y cubo de rueda

  • Desmontar y montar

8 - Tornillo XZN

  • Par de apriete

9 - Chapa de protección

  • Desencajar y encajar

10 - Disco de freno

  • No separar los discos de freno de los cubos de rueda forzándolos. Si es necesario, utilizar un disolvente de óxido; de lo contrario se dañarán los discos de freno
  • En caso de desgaste, sustituir por ejes
  • Para desmontarlo, desatornillar primero la pinza de freno y el portafreno
  • Desmontar y montar

11 - Tornillo

  • 4 Nm

12 - Pastillas de freno

  • Comprobar el grosor de las pastillas
  • Desmontar y montar
  • Sustituir siempre por ejes

13 - Portafreno

  • Atornillar a la mangueta
  • Con perno guía
  • Desmontar y montar

14 - Chapa de retención de las pastillas de freno

  • Cambiar siempre que se cambien las pastillas
  • Las chapas de retención de las pastillas de freno son distintas, sólo pueden ser montadas en disposición diagonal entre sí

15 - Chapa de retención de las pastillas de freno

  • Cambiar siempre que se cambien las pastillas
  • Las chapas de retención de las pastillas de freno son distintas, sólo pueden ser montadas en disposición diagonal entre sí

16 - Pinza de freno

  • Para sustituir la pastilla de freno no desenroscar el latiguillo de freno
  • Desmontar y montar
  • Reparar
  • Después de trabajos de reparación o de la sustitución hay que ajustar el freno de mano

17 - Tornillo

  • 35 Nm
  • Autoblocante
  • Al soltar y apretar, inmovilizar el perno guía
  • Sustituir después de cada desmontaje

18 - Cable de freno

  • Desmontar y montar
  • Ajustar el freno de mano

19 - Tubo flexible del freno

  • Con tubuladura anular y tornillo hueco
  • A la pinza de freno 35 Nm
  • A la tubería de freno 14 Nm

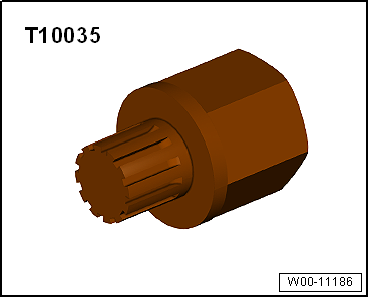

Vaso -T10035-

W00-11186

    LEER SIGUIENTE:

     Pastillas de freno traseros: desmontar y montar

      AvisoUtilizar el equipo de carga y purga de aire para frenos -VAS 5234- para succionar el líquido de frenos del depósito del líquido de frenos. Herramientas especiales, equipos de c

     Pinza de freno traseros: desmontar y montar

      Aviso Utilizar el equipo de carga y purga de aire para frenos -VAS 5234- para succionar el líquido de frenos del depósito del líquido de frenos. Antes de desmontar una pinza de fre

     Freno de estacionamiento

    Cuadro de montaje - Freno de estacionamiento Freno de mano: cuadro de montaje (lado palanca) 1 - Empuñadura de la palanca del freno de mano Desmontar y montar 2 - Reve
