Seat Leon (2013-2020) Manual de Taller: Depósito de combustible: vaciar

Depósito de combustible: vaciar, bomba de combustible intacta

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

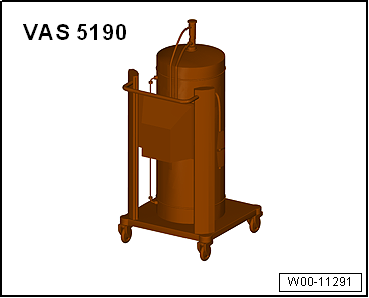

  • Equipo de extracción de combustible -VAS 5190-

W00-11291

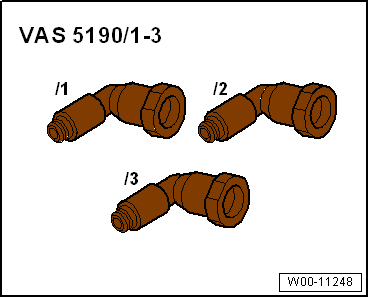

  • Adaptador para extracción del combustible -VAS 5190-
  Aviso

W00-11248

Si el equipo de extracción de combustible -VAS 5190- aún está equipado con el tubo flexible de aspiración con punta fija, tendrá que sustituirse por la versión con punta enroscada.

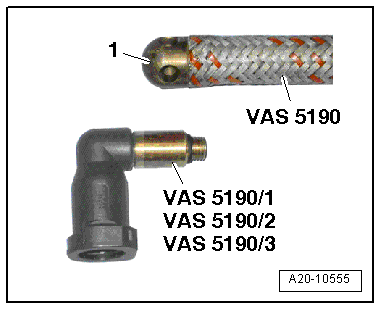

- Desenroscar la punta -1- del tubo flexible de aspiración del equipo de extracción de combustible -VAS 5190-.

- Enroscar en el tubo flexible de aspiración el adaptador para la aspiración de combustible -VAS 5190 /2- del juego de adaptadores para la aspiración de combustible -VAS 5190 /10-.

Efectuar los siguientes trabajos:

Desmontar

- Respetar las instrucciones de seguridad.

- Respetar las reglas de limpieza.

- Desconectar el encendido.

A20-10555

- Sacar el tubo de alimentación -1- y recoger con un trapo el combustible que se derrame. Abrir los acoplamientos rápidos.

  ¡ATENCIÓN!

¡La tubería de combustible se halla bajo presión!

Riesgo de lesiones en los ojos y la piel por el combustible.

Utilizar gafas y ropa de protección para evitar lesiones y el contacto con la piel. Antes de soltar los empalmes de tubos flexibles hay que colocar trapos alrededor del lugar de empalme. Degradar seguidamente la presión abriendo con cuidado el empalme.

N20-11001

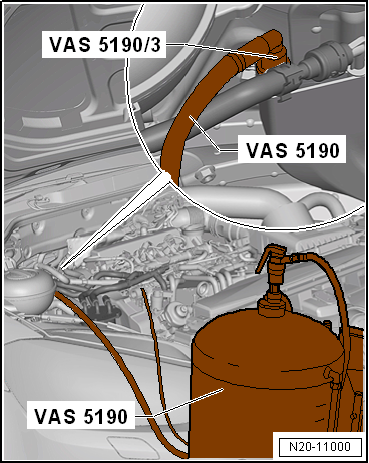

- Acoplar al tubo de prealimentación de combustible el extractor de combustible -VAS 5190- con el adaptador para la extracción de combustible -VAS 5190 /3 -.

- Conectar el equipo de diagnosis de vehículos.

- Efectuar la función guiada Depósito de combustible: vaciar.

- Repetir la función en caso necesario.

  Aviso

Se activa la bomba de combustible.

- Abrir la llave de paso del extractor de combustible -VAS 5190- hasta que el depósito de combustible esté vacío.

N20-11000

Depósito de combustible: vaciar, depósito cargado a más de 3/4 de su capacidad

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Equipo de extracción de combustible -VAS 5190-

W00-11291

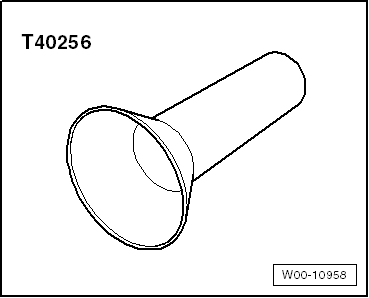

  • Embudo -T40256- para vehículos con protección contra el repostaje equivocado

- Respetar las instrucciones de seguridad.

- Respetar las reglas de limpieza.

W00-10958

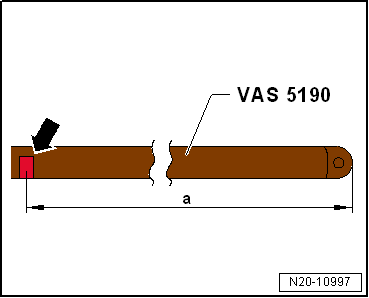

- Marcar un punto -flecha- sobre el tubo flexible de extracción a una distancia -a- del extremo del tubo.

- Utilizar cinta aislante para ello.

N20-10997

- Abrir el conjunto tapa de acceso al depósito -2-.

- Limpiar la zona en torno a la boca de llenado de combustible.

- Desenroscar el tapón -1- de la boca de carga de combustible.

  ¡Atención!

Fijar el cable de masa del extractor de combustible a un punto desnudo de la carrocería.

N20-10989

Vehículos sin protección contra el repostaje equivocado

- Introducir el tubo flexible del extractor de combustible en el depósito hasta que la marca -flecha- realizada anteriormente quede a la altura de la boca de carga -2-.

N20-10998

Vehículos con protección contra el repostaje equivocado

- Enroscar el embudo -T40256- hasta el tope en la boca de carga de combustible.

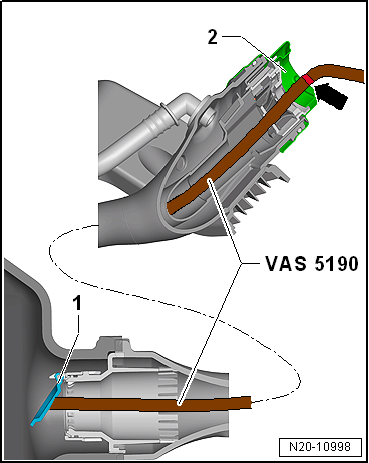

- Introducir el tubo flexible del extractor de combustible en el depósito de combustible hasta que la marca -2- realizada anteriormente quede a la altura del borde del embudo -T40256-.

- Si no hay embudo -T40256-, se debe desmontar la protección contra el repostaje equivocado.

Continúa para todos los vehículos

- Vaciar el depósito de combustible todo lo posible, a través de la boca de llenado.

  Aviso

N20-11110

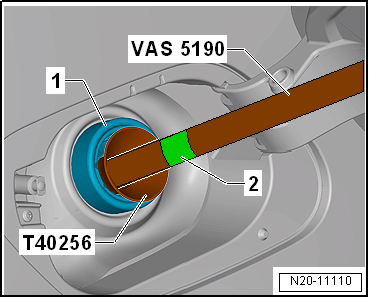

  • En el extremo inferior de la boca de carga hay una trampilla -1- en el depósito de combustible.
  • La trampilla de retención -1- no debe quedar dañada por el tubo flexible del extractor de combustible.
  • Por lo tanto, introducir el tubo flexible sólo hasta la marca previamente aplicada -flecha-.
  • Si el tubo flexible queda aprisionado en la trampilla de retención -1-, no se deberá aplicar fuerza para extraerlo.
  • En este caso, desmontar la unidad de alimentación de combustible y mantener la trampilla de retención abierta con la mano. Al hacerlo, asegurarse de que el brazo no entre en contacto con el combustible.

- Extraer con cuidado el tubo flexible de extracción.

  Aviso
  • Cuando ya no se extrae combustible, el depósito de combustible está lo suficientemente vacío como para poder abrir sin peligro la brida del aforador.
  • Si se tienen que realizar trabajos en la unidad de alimentación de combustible o en el sensor del indicador del nivel de combustible hay que proceder como sigue.

Depósito de combustible: vaciar, depósito cargado a menos de 3/4 de su capacidad

Depósito de combustible

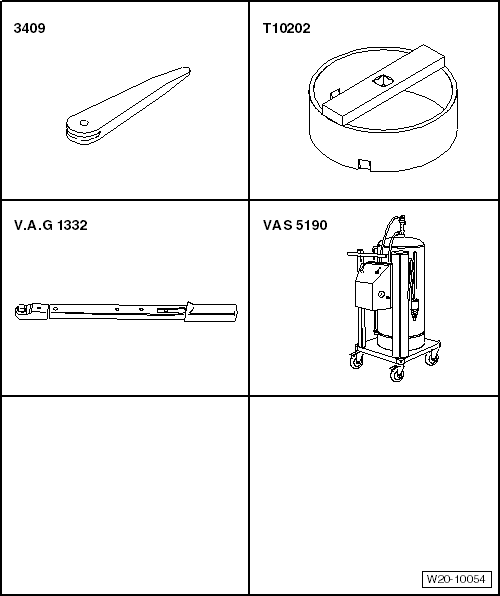

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Equipo de extracción de combustible -VAS 5190-
  • Llave para aforador -T10202-
  • Llave dinamométrica (40... 200 Nm) -V.A.G 1332-
  • Cuña para desmontaje -3409-

  ¡ATENCIÓN!

Para evitar que al desmontar la unidad de alimentación de combustible salga una gran cantidad de combustible, el depósito de combustible sólo podrá estar lleno a 1/3 de su capacidad.

- Respetar las instrucciones de seguridad.

- Respetar las reglas de limpieza.

- Situar los asientos delanteros en la posición más avanzada.

- Desmontar la banqueta.

- Con la ayuda de la cuña de desmontaje -3409-, liberar de las fijaciones -flechas- la tapa -1- de la brida de cierre derecha.

A20-11057

- Desenclipsar hacia abajo la boquilla de estanqueidad -1- de la cubierta -2-.

- Guiar hacia atrás la cubierta -2- en el mazo de cables eléctricos -3-.

N20-10994

- Desbloquear los conectores eléctricos -1- y -2- y sacarlos de la brida de cierre.

E20-10101

- Empujar la pestaña -2- hacia arriba en la -dirección de la flecha A-.

- A este efecto, pasar el dedo entre la chapa del piso y el depósito de combustible.

- Al mismo tiempo, sacar de su alojamiento, con precaución, la unidad de control de la bomba de combustible -J538--1- por el mazo de cables -3-, procediendo en el -sentido de la flecha B-.

- Sacar hacia el interior la unidad de control de la bomba de combustible -J538- entre el depósito de combustible y la chapa del piso.

- Apartar a un lado la unidad de control de la bomba dosificadora -J538- junto con el mazo de cables.

E20-10095

- Desacoplar el tubo de combustible -1- por el lado de la brida de cierre. Abrir los acoplamientos rápidos.

  ¡ATENCIÓN!

¡La tubería de combustible se halla bajo presión!

Riesgo de lesiones en los ojos y la piel por el combustible.

Utilizar gafas y ropa de protección para evitar lesiones y el contacto con la piel. Antes de soltar los empalmes de tubos flexibles hay que colocar trapos alrededor del lugar de empalme. Degradar seguidamente la presión abriendo con cuidado el empalme.

- Desacoplar el tubo de retorno de combustible -2- por el lado de la brida de cierre. Abrir los acoplamientos rápidos.

E20-10103

- Abrir el anillo de cierre con la llave para aforador -T10202-.

N20-10990

- Levantar cuidadosamente la brida de la unidad de alimentación de combustible -3-.

- Desmontar la junta -1- y seguir levantando un poco, cuidadosamente, la brida de la unidad de alimentación de combustible.

  ¡Atención!

Fijar el cable de masa del extractor de combustible a un punto desnudo de la carrocería.

- Introducir el tubo flexible de aspiración del extractor de combustible -VAS 5190- tanto como se pueda en el depósito de combustible.

- Extraer el combustible con el equipo extractor -VAS 5190-.

Si sólo se trata de vaciar el depósito de combustible, volver a montar la unidad de alimentación de combustible.

A20-11013

Pares de apriete

  •  "Cuadro de montaje - Unidad de alimentación de combustible / sensor del nivel de combustible"

Depósito de combustible: vaciar, depósito cargado a menos de 3/4 de su capacidad, tracción total

Depósito de combustible

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Equipo de extracción de combustible -VAS 5190-
  • Llave para aforador -T10202-
  • Llave dinamométrica (40... 200 Nm) -V.A.G 1332-
  • Cuña para desmontaje -3409-

  ¡ATENCIÓN!

Para evitar que al desmontar la unidad de alimentación de combustible salga una gran cantidad de combustible, el depósito de combustible sólo podrá estar lleno a 1/3 de su capacidad.

- Respetar las instrucciones de seguridad.

- Respetar las reglas de limpieza.

- Situar los asientos delanteros en la posición más avanzada.

- Desmontar la banqueta.

- Con la ayuda de la cuña de desmontaje -3409-, liberar de las fijaciones -flechas- la tapa -1- de la brida de cierre derecha.

A20-11057

- Desenclipsar hacia abajo la boquilla de estanqueidad -1- de la cubierta -2-.

- Guiar hacia atrás la cubierta -2- en el mazo de cables eléctricos -3-.

N20-10994

- Desbloquear los conectores eléctricos -1- y -2- y sacarlos de la brida de cierre.

E20-10101

- Empujar la pestaña -2- hacia arriba en la -dirección de la flecha A-.

- A este efecto, pasar el dedo entre la chapa del piso y el depósito de combustible.

- Al mismo tiempo, sacar de su alojamiento, con precaución, la unidad de control de la bomba de combustible -J538--1- por el mazo de cables -3-, procediendo en el -sentido de la flecha B-.

- Sacar hacia el interior la unidad de control de la bomba de combustible -J538- entre el depósito de combustible y la chapa del piso.

- Apartar a un lado la unidad de control de la bomba dosificadora -J538- junto con el mazo de cables.

E20-10095

- Desacoplar el tubo de combustible -1- por el lado de la brida de cierre. Abrir los acoplamientos rápidos.

  ¡ATENCIÓN!

¡La tubería de combustible se halla bajo presión!

Riesgo de lesiones en los ojos y la piel por el combustible.

Utilizar gafas y ropa de protección para evitar lesiones y el contacto con la piel. Antes de soltar los empalmes de tubos flexibles hay que colocar trapos alrededor del lugar de empalme. Degradar seguidamente la presión abriendo con cuidado el empalme.

- Desacoplar el tubo de retorno de combustible -2- por el lado de la brida de cierre. Abrir los acoplamientos rápidos.

E20-10103

- Abrir el anillo de cierre con la llave para aforador -T10202-.

N20-10990

- Levantar cuidadosamente la brida de la unidad de alimentación de combustible -3-.

- Desmontar la junta -1- y seguir levantando un poco, cuidadosamente, la brida de la unidad de alimentación de combustible.

  ¡Atención!

Fijar el cable de masa del extractor de combustible a un punto desnudo de la carrocería.

- Introducir el tubo flexible de aspiración del extractor de combustible -VAS 5190- tanto como se pueda en el depósito de combustible.

- Succionar el combustible con el equipo extractor -VAS 5190-.

A20-11013

- Con la ayuda de la cuña de desmontaje -3409-, liberar de las fijaciones -flechas- la tapa -1- de la brida de cierre izquierda.

A20-11057

- Desenclipsar hacia abajo la boquilla de estanqueidad -1- de la cubierta -2-.

- Guiar hacia atrás la cubierta -2- en el mazo de cables eléctricos -3-.

N20-10994

- Desbloquear y desacoplar los conectores eléctricos -1, 2 y 3- en la brida de cierre.

A20-11152

- Abrir el anillo de cierre con la llave para aforador -T10202-.

N20-10990

- Extraer con cuidado la brida de cierre -3- en el lado izquierdo con la bomba de succión -1- un poco de la apertura del depósito de combustible.

- Introducir el tubo flexible de aspiración del extractor de combustible -VAS 5190- tanto como se pueda en el depósito de combustible.

- Succionar el combustible con el equipo extractor -VAS 5190-.

Si sólo se vacía el depósito de combustible:

- Volver a montar la unidad de alimentación de combustible.

- Montar de nuevo el sensor 2 de nivel de combustible -G169-.

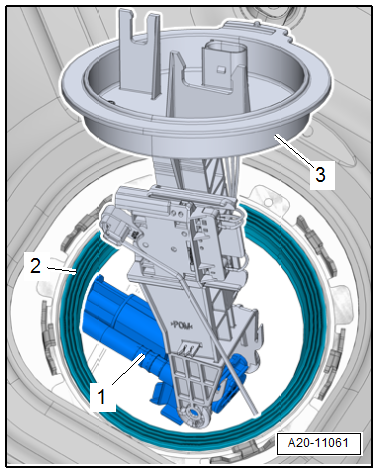

A20-11061

Pares de apriete

  •  "Cuadro de montaje - Unidad de alimentación de combustible / sensor del nivel de combustible"
  •  "Sensor 2 del nivel de combustible -G169-: desmontar y montar"

Dispositivo de protección contra repostaje equivocado: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Alicates para anillos de seguridad

Desmontar

- Respetar las instrucciones de seguridad.

- Respetar las reglas de limpieza.

- Abrir el conjunto tapa de acceso al depósito -2-.

- Limpiar la zona en torno a la boca de llenado de combustible.

- Desenroscar el tapón -1- de la boca de carga de combustible.

N20-10989

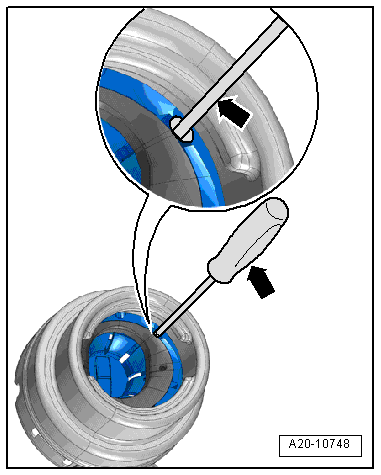

- Desbloquear la lengüeta de retención para el anillo de bloqueo con un destornillador torx, p. ej. T 15-flecha-.

A20-10748

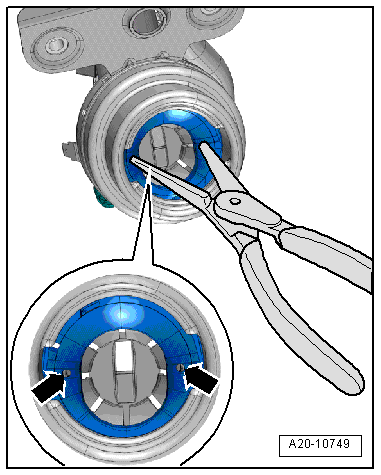

- Insertar los alicates en los dos orificios -flechas- del anillo de bloqueo.

- Girar el anillo de bloqueo unos 25º en sentido contrario al de las agujas del reloj.

A20-10749

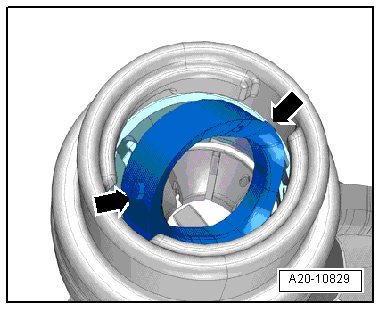

- Inclinar el anillo de bloqueo en la boca de llenado del depósito y extraerlo pasándolo por los rebajes -flechas- previstos para el tapón.

A20-10829

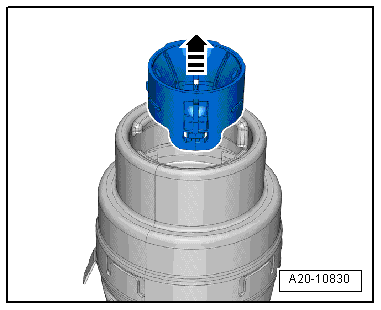

- Sacar el dispositivo de protección contra el repostaje equivocado de la boca de llenado del depósito -flecha-, utilizando los alicates si fuese necesario.

A20-10830

Montar

El montaje se efectúa siguiendo el orden inverso de operaciones. Se debe tener en cuenta lo siguiente:

- Insertar el dispositivo de protección contra el repostaje equivocado en la boca de llenado del depósito de combustible.

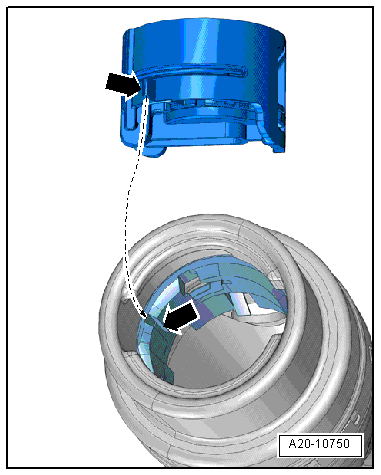

- Alojar la lengüeta estrecha de la protección contra el repostaje equivocado en la ranura de la boca de llenado de combustible -flechas-.

A20-10750

- Montar el anillo de bloqueo con los alicates, girando el anillo de bloqueo 25º en sentido horario.

A20-10749

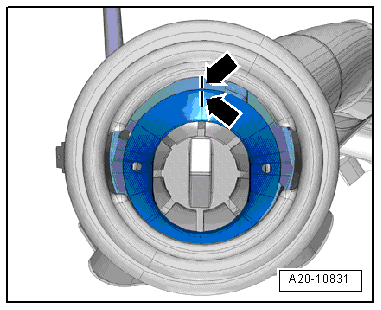

- Si el montaje se ha efectuado de forma correcta deben coincidir las marcas del anillo de bloqueo y de la boca de llenado del depósito -flechas-.

A20-10831

Dispositivo de protección contra repostaje equivocado: desactivar

Secuencia de operaciones

- Desmontar el dispositivo de protección contra el repostaje equivocado.

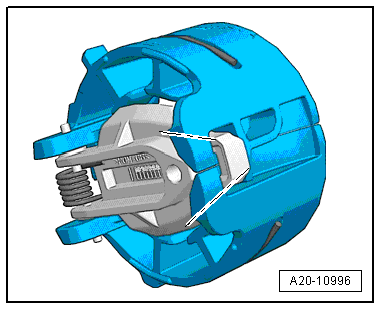

- Separar las pestañas por las marcas, tal y como se muestra en la figura.

  Aviso

La trampilla de cierre del dispositivo de protección contra el repostaje equivocado se debe abrir sin engancharse.

- Montar el dispositivo de protección contra el repostaje equivocado.

A20-10996
