Seat Leon (2013-2020) Manual de Taller: Cuadro de ubicaciones - Calefacción

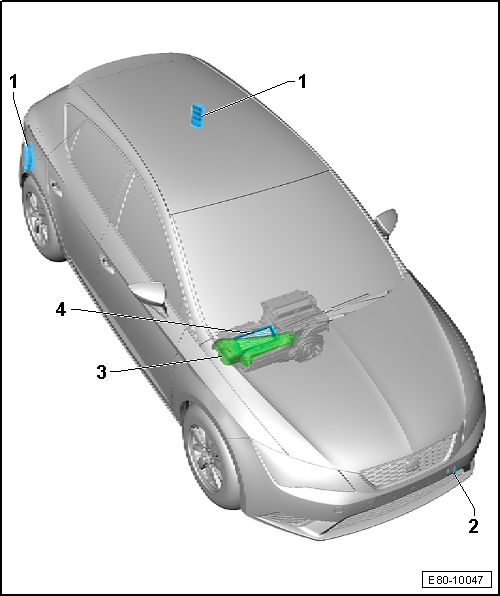

Cuadro de ubicaciones - Componentes fuera del habitáculo

Cuadro de ubicaciones - Calefacción

  1. Desaireación forzada del habitáculo
    • Comprobar
    • Desmontar y montar
  2. Termosensor para temperatura exterior -G17-
    • Desmontar y montar
  3. Cubierta de la entrada de aire exterior
    • Desmontar y montar
  4. Aspiración de aire exterior
    • Desmontar y montar

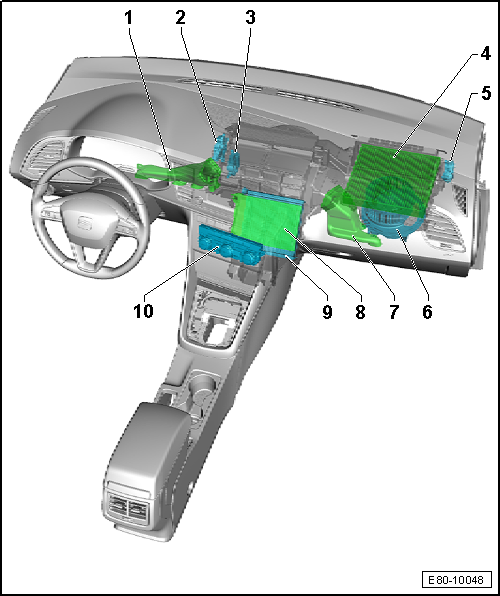

Cuadro de ubicaciones - Componentes dentro del habitáculo, parte delantera

Cuadro de ubicaciones - Componentes dentro del habitáculo, parte delantera

  1. Difusor del vano reposapiés del lado del conductor
    • Desmontar y montar
    • Cuadro general de montaje
  2. Servomotor de la trampilla de temperatura -V68-
    • Desmontar y montar
  3. Servomotor de la trampilla de distribución de aire -V428-
    • Desmontar y montar
  4. Filtro de polvo y polen
    • Desmontar y montar
  5. Servomotor de la trampilla de recirculación de aire -V113-
    • Desmontar y montar
  6. Turbina de aire exterior -V2-
    • Desmontar y montar
  7. Difusor del vano reposapiés del lado del acompañante
    • Desmontar y montar
    • Cuadro general de montaje
  8. Elemento calefactor de la calefacción adicional por aire -Z35- con la unidad de control para calefacción adicional por aire -J604-
    • Comprobar
    • Desmontar y montar
  9. Intercambiador de calor
    • Desmontar y montar
  10. Unidad de mandos e indicación

    Desmontar y montar
