Seat Leon (2013-2020) Manual de Taller: Calefactor

Cuadro de montaje - Calefactor

  Aviso

  • El equipo calefactor está disponible en distintas versiones de diferentes fabricantes. Los componentes de los diferentes equipos calefactores son parecidos pero no iguales, por lo que no es admisible el montaje mixto de componentes de fabricantes distintos.
  • En las figuras siguientes se representa un equipo calefactor del fabricante "Valeo", características distintivas respecto a otros fabricantes.

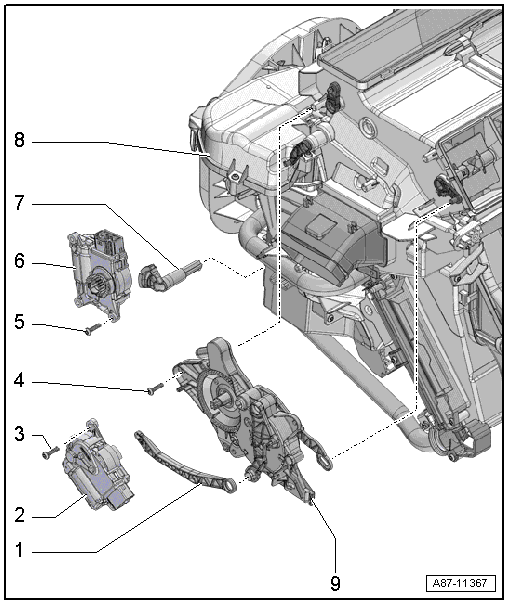

Equipo calefactor, gestión de trampillas

Equipo calefactor, gestión de trampillas

  1. Palanca de accionamiento
    • Para accionar la trampilla de descongelación y la trampilla de distribución de aire
  2. Servomotor de la trampilla de distribución de aire -V428-
    • Con potenciómetro del servomotor de la trampilla de distribución de aire -G645-
    • Comprobar Sistema de información, medición y diagnóstico de vehículos -VAS - en la función "Localización guiada de averías"
    • Desmontar y montar
  3. Tornillo
    • 2 unidades
    • Par de apriete
  4. Tornillo
    • 3 unidades
    • Par de apriete
  5. Tornillo
    • 2 unidades
    • Par de apriete
  6. Servomotor de la trampilla de temperatura -V68-
    • Con potenciómetro para servomotor de la chapaleta de temperatura -G92-
    • Desmontar y montar
  7. Palanca de accionamiento
    • Para accionar la trampilla para aire caliente
  8. Equipo calefactor
    • Diferentes ejecuciones
    • No es admisible el montaje mixto de componentes
    • Las figuras siguientes muestran el equipo calefactor del fabricante "Valeo"
    • El diseño en gran parte es igual que el de la unidad climática
    • Componentes que no van montados: válvula de expansión, drenaje de agua de condensación, evaporador, etc.
    • En vez del evaporador va montado un cuerpo lobular
    • El sellado en la pared posterior de la caja de aguas no dispone de un hueco para la válvula de expansión, o bien éste está tapado con un elemento de material espumoso
    • Cuadro de montaje
  9. Unidad de reglaje para trampilla de descongelación y trampilla de distribución de aire
    • Desmontar y montar

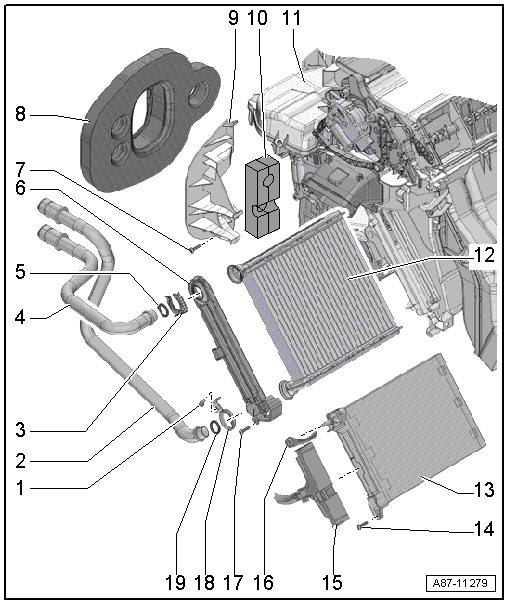

Equipo calefactor, intercambiador de calor, elemento calefactor para calefacción adicional de aire

Equipo calefactor, intercambiador de calor, elemento calefactor para calefacción adicional de aire

  1. Tornillo
    • Par de apriete
  2. Tubo de líquido refrigerante para intercambiador de calor
    • Diferentes versiones
    • Desmontar y montar
  3. Presilla
    • Se puede sustituir en el marco de un servicio técnico por una abrazadera de apriete
  4. Tubo de líquido refrigerante para intercambiador de calor
    • Diferentes versiones
    • Desmontar y montar
  5. Anillo toroidal
    • Diferentes versiones
  6. Cubierta
    1. Para intercambiador de calor
  7. Tornillo
    • Par de apriete
  8. Distanciadores de espuma
    • Para la junta/ aislamiento
    • En vehículos sin climatizador sin hueco para la válvula de expansión
    • Observar la posición de montaje
  9. Soporte
    • Para tubo de líquido refrigerante
  10. Material espumoso
    • Observar la posición de montaje
  11. Equipo calefactor
    • En vehículos sin elemento calefactor para calefacción adicional -Z35- el hueco para la calefacción adicional está cerrado
    • Desmontar y montar
    • Desarmar y armar
  12. Intercambiador de calor
    • Diferentes versiones
    • Desmontar y montar
  13. Elemento calefactor para calefacción adicional -Z35-
    • Comprobar la activación
    • Desmontar y montar
  14. Tornillo
    • 2 unidades
    • Par de apriete
  15. Cable eléctrico
    • Para elemento calefactor para calefacción adicional -Z35-
    • Desmontar y montar
  16. Cable de masa
    • Para la calefacción adicional
    • Par de apriete
  17. Tornillo
    • 3 unidades
    • Par de apriete
  18. Abrazadera
  19. Anillo toroidal
    • Diferentes versiones

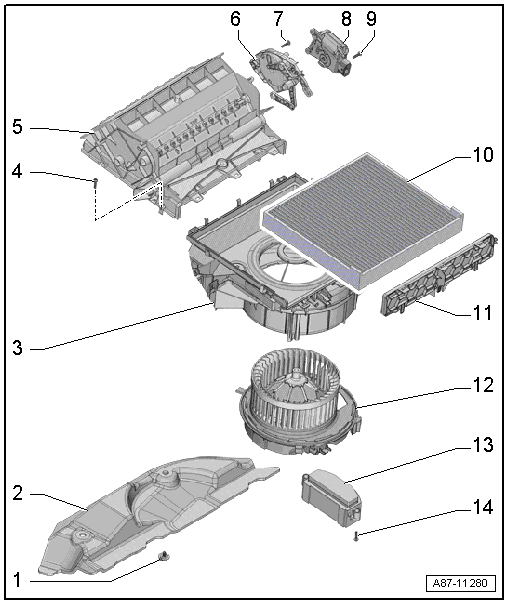

Canalizador de aspiración de aire, filtro de polvo y polen, turbina de aire exterior, gestión de trampillas

Canalizador de aspiración de aire, filtro de polvo y polen, turbina de aire exterior, gestión de trampillas

  1. Tornillo
    • 2 unidades
    • Par de apriete
  2. Cubierta
  3. Parte superior de carcasa
  4. Tornillo
    • 2 unidades
    • Par de apriete
  5. Canalizador de aspiración de aire
    • No desarmar
    • Con chapaleta de aire fresco y recirculación de aire
    • Diferentes versiones
    • Desmontar y montar
  6. No montado

    Sólo en vehículos con climatizador automático

  7. No montado

    Sólo en vehículos con climatizador automático

  8. Servomotor de la trampilla de recirculación de aire -V113-
    • Sin potenciómetro con conmutadores finales en los topes finales
    • Desmontar y montar
  9. Tornillo
    • 2 unidades
    • Par de apriete
  10. Filtro de polvo y polen
    • Diferentes versiones
  Aviso

En vehículos sin climatizador y en vehículos con climatizador manual viene montado de fábrica sin elemento de carbón activo.

  • Desmontar y montar
  1. Cubierta
    • Para filtro antipolvo y antipolen
  2. Turbina de aire fresco -V2-
    • Desmontar y montar
  3. Unidad de control para turbina de aire fresco -J126-
    • Desmontar y montar
  4. Tornillo
    • 2 unidades
    • Par de apriete

Turbina de aire exterior -V2-: desmontar y montar

El desmontaje y montaje es idéntico al del vehículo con climatizador.

Filtro de polvo y polen: desmontar y montar

El desmontaje y montaje es idéntico al del vehículo con climatizador.

  Aviso

Dependiendo del equipamiento se han previsto diferentes filtros.

Intercambiador de calor: desmontar y montar

El desmontaje y montaje es idéntico al del vehículo con climatizador.

Calefactor: desmontar y montar

  Aviso

El diseño del equipo calefactor en gran parte es igual que el de la unidad climática. Componentes que no van montados: válvula de expansión, drenaje de agua de condensación, evaporador, etc.

El desmontaje y montaje es idéntico en lo esencial al del climatizador.

Elemento calefactor de la calefacción adicional por aire -Z35-: desmontar y montar

El desmontaje y montaje es idéntico al del vehículo con climatizador.

Calefactor: desarmar y ensamblar

El proceso para desarmar y armar la calefacción es idéntico al que hay que seguir para desarmar y armar la unidad climática del climatizador manual.

  Aviso

El diseño del equipo calefactor en gran parte es igual que el de la unidad climática. Componentes que no van montados: válvula de expansión, drenaje de agua de condensación, evaporador, etc. En el equipo calefactor en vez del evaporador va montado un cuerpo lobular. El sellado en la pared posterior de la caja de aguas no dispone de un hueco para la válvula de expansión, o bien éste está tapado con un elemento de material espumoso.
