Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Protector del paragolpes trasero

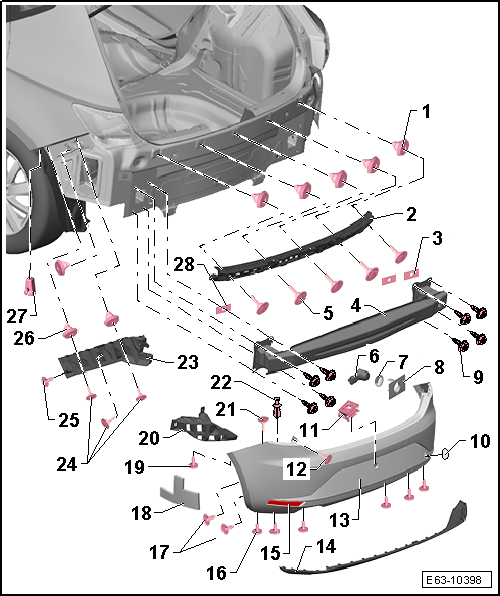

Revestimiento del paragolpes posterior, modelos 3 y 5 puertas: cuadro general de montaje

1 - Taco expansible estanco

• 5 unidades

  ¡PELIGRO!

Riesgo de entrada de gases de escape al habitáculo

• Comprobar minuciosamente los tacos expansibles estancos y sustituirlos en caso que presenten daños.
• Los tacos expansibles estancos impiden la entrada de aire exterior o gases de escape al interior del vehículo.

2 - Moldura de fijación

Desmontar

- Desmontar el revestimiento del paragolpes.

- Extraer los tornillos.

- Retirar la moldura de fijación.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje.

3 - Junta de estanqueidad

• 2 unidades
• Lado derecho

4 - Traviesa posterior

Desmontar

- Desmontar el revestimiento del paragolpes.

- Extraer los tornillos.

- Retirar la traviesa posterior.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

- Reponer las juntas de estanqueidad y que se encuentren dañadas.

5 - Tornillo

• 5 unidades
• 2,5 Nm

6 - Transmisor para aparcamiento asistido posterior

7 - Junta del transmisor para aparcamiento asistido posterior

• 4 unidades

8 - Soporte del transmisor para aparcamiento asistido posterior

• 4 unidades

9 - Tornillo

• 4 + 4 unidades
• 20 Nm

10 - Tapa recubrimiento gancho de remolque

11 - Tuerca rápida

• 3 + 3 unidades

12 - Tornillo

• 1 + 1 unidades
• 2,5 Nm

13 - Revestimiento del paragolpes

• Material: PP/EPDM

14 - Spoiler inferior (paragolpes posterior)

• Excepto versión FR

Desmontar

- Desmontar el revestimiento del paragolpes.

- Desenclipsar el spoiler del revestimiento del paragolpes.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje.

15 - Reflector

• Lado derecho e izquierdo
• Desmontar con la palanca -U30800-

16 - Tornillo

• 3 + 3 unidades
• 2,5 Nm

17 - Tornillo

• 2 + 2 unidades
• 2 Nm

18 - Insonorizante

• 1 + 1 unidades

19 - Tornillo

• 1 + 1 unidades
• 1,7 Nm

20 - Soporte

• Para paragolpes
• Encajado en el perfil guía -5- y en la moldura de fijación -2-.

21 - Tornillo

• 1 + 1 unidades
• 2,5 Nm

22 - Clip de sujección

• Con tornillo de plástico
• Desenroscar el tornillo para extraerlo

23 - Perfil guía

• Lado izquierdo

Desmontar

- Desmontar el revestimiento del paragolpes.

- Extraer los tornillos -23- y -24-.

- Retirar el perfil guía.

- Proceder del mismo modo para desmontar el perfil guía del otro lado.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje.

24 - Tornillo

• 3 + 3 unidades
• 2,5 Nm

25 - Tornillo

• 1 + 1
• 2 Nm

26 - Taco expansible estanco

• 3 + 3 unidades

  ¡PELIGRO!

Riesgo de entrada de gases de escape al habitáculo

• Comprobar minuciosamente los tacos expansibles estancos y sustituirlos en caso que presenten daños.
• Los tacos expansibles estancos impiden la entrada de aire exterior o gases de escape al interior del vehículo.

27 - Taco expansible

• 1 + 1 unidades

28 - Junta de estanqueidad

• Lado izquierdo
• Todas las versiones, excepto FR: 1 unidad
• Versión FR: 2 unidades

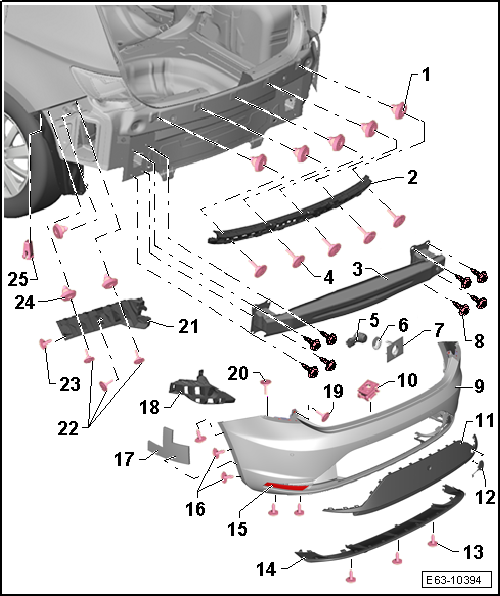

Revestimiento del paragolpes posterior, versión CUPRA: cuadro general de montaje

1 - Taco expansible estanco

• 5 unidades

  ¡PELIGRO!

Riesgo de entrada de gases de escape al habitáculo

• Comprobar minuciosamente los tacos expansibles estancos y sustituirlos en caso que presenten daños.
• Los tacos expansibles estancos impiden la entrada de aire exterior o gases de escape al interior del vehículo.

2 - Moldura de fijación

Desmontar

- Desmontar el revestimiento del paragolpes.

- Extraer los tornillos

- Retirar la moldura de fijación.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje.

3 - Traviesa posterior

Desmontar

- Desmontar el revestimiento del paragolpes.

- Extraer los tornillos

- Retirar la traviesa posterior.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

4 - Tornillo

• 5 unidades
• 2,5 Nm

5 - Transmisor para aparcamiento asistido posterior

6 - Junta del transmisor para aparcamiento asistido posterior

• 4 unidades

7 - Soporte del transmisor para aparcamiento asistido posterior

• 4 unidades

8 - Tornillo

• 4 + 4 unidades
• 20 Nm

9 - Revestimiento del paragolpes

• Material: PP/EPDM

10 - Tuerca rápida

• 3 + 3 unidades

11 - Tapa del paragolpes

• Desmontar y montar

12 - Tapa recubrimiento gancho de remolque

13 - Tornillo

• 7 unidades
• 2,5 Nm

14 - Spoiler inferior (paragolpes posterior)

- Desmontar el revestimiento del paragolpes

- Desmontar y montar

15 - Reflector

• Lado derecho e izquierdo
• Desmontar con la palanca -U30800-

16 - Tornillo

• 3 + 3 unidades
• 2,5 Nm

17 - Insonorizante

• 1 + 1 unidades

18 - Soporte

• Para paragolpes
• Encajado en el perfil guía -22- y en la moldura de fijación -2-.

19 - Tornillo

• 1 + 1 unidades
• 2,5 Nm

20 - Tornillo

• 1 + 1 unidades
• 2,5 Nm

21 - Perfil guía

• Lado izquierdo

Desmontar

- Desmontar el revestimiento del paragolpes.

- Extraer los tornillos -22- y -23-.

- Retirar el perfil guía.

- Proceder del mismo modo para desmontar el perfil guía del otro lado.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje.

22 - Tornillo

• 3 + 3 unidades
• 2,5 Nm

23 - Tornillo

• 1 + 1
• 2 Nm

24 - Taco expansible estanco

• 3 + 3 unidades

  ¡PELIGRO!

Riesgo de entrada de gases de escape al habitáculo

• Comprobar minuciosamente los tacos expansibles estancos y sustituirlos en caso que presenten daños.
• Los tacos expansibles estancos impiden la entrada de aire exterior o gases de escape al interior del vehículo.

25 - Taco expansible

• 1 + 1 unidades

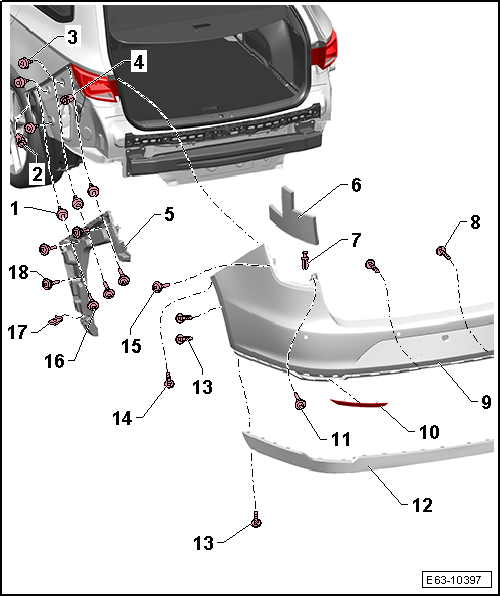

Revestimiento del paragolpes posterior, modelo ST : cuadro general de montaje

1 - Taco expansible estanco

• 3 + 3 unidades

  ¡PELIGRO!

Riesgo de entrada de gases de escape al habitáculo

• Comprobar minuciosamente los tacos expansibles estancos y sustituirlos en caso que presenten daños.
• Los tacos expansibles estancos impiden la entrada de aire exterior o gases de escape al interior del vehículo.

2 - Taco expansible

• 1 + 1 unidades

3 - Taco expansible estanco

• 3 + 3 unidades

  ¡PELIGRO!

Riesgo de entrada de gases de escape al habitáculo

• Comprobar minuciosamente los tacos expansibles estancos y sustituirlos en caso que presenten daños.
• Los tacos expansibles estancos impiden la entrada de aire exterior o gases de escape al interior del vehículo.

4 - Taco expansible

• 1 + 1 unidades

5 - Perfil guía

• Lado izquierdo

Desmontar

- Desmontar el revestimiento del paragolpes.

- Extraer los tornillos -15- y -17-.

- Retirar el perfil guía.

- Proceder del mismo modo para desmontar el perfil guía del otro lado.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje.

6 - Insonorizante

• 1 + 1 unidades

7 - Clip de sujección

• Con tornillo de plástico
• Desenroscar el tornillo para extraerlo

8 - Tornillo

• 1 + 1 unidades
• 2,5 Nm

9 - Revestimiento del paragolpes

• Material: PP/EPDM

10 - Reflector

• 1 + 1
• Desmontar con la palanca -3409-

11 - Tornillo

• 1 + 1 unidades
• 2,5 Nm

12 - Spoiler inferior (paragolpes posterior)

13 - Tornillo

• 3 + 3 unidades
• 2 Nm

14 - Tornillo

• 1 + 1 unidades
• 1,7 Nm

15 - Tornillo

• 1 + 1 unidades
• 2,5 Nm

16 - Tornillo

• 3 + 3 unidades
• 2,5 Nm

17 - Tuerca rápida

• 1 + 1 unidades

18 - Tornillo

• 3 + 3 unidades
• 2,5 Nm

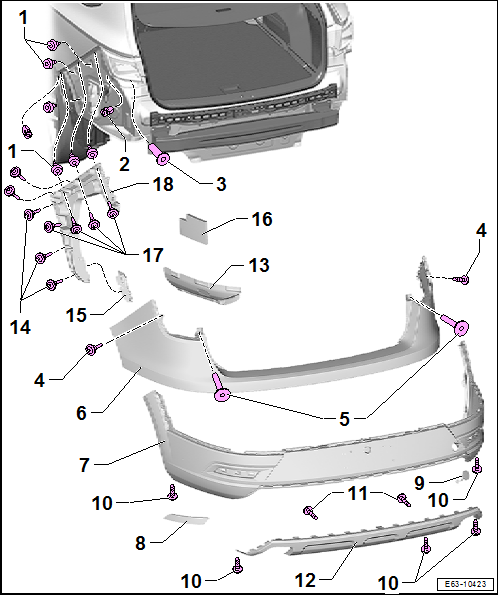

Revestimiento del paragolpes posterior, modelo X-PERIENCE: cuadro general de montaje

1 - Taco expansible estanco

• 6 + 6 unidades

  ¡PELIGRO!

Riesgo de entrada de gases de escape al habitáculo

• Comprobar minuciosamente los tacos expansibles estancos y sustituirlos en caso que presenten daños.
• Los tacos expansibles estancos impiden la entrada de aire exterior o gases de escape al interior del vehículo.

2 - Taco expansible

• 1 + 1 unidades

3 - Taco expansible

• 1 + 1 unidades

4 - Tornillo

• 1 + 1 unidades
• 2,5 Nm

5 - Tornillo

• 1 + 1 unidades
• 2,5 Nm

6 - Revestimiento del paragolpes superior

• Material: PP/EPDM

7 - Revestimiento del paragolpes inferior

• Material: PP/EPDM

8 - Reflector

• 1 + 1

9 - Tapa recubrimiento gancho de remolque

10 - Tornillo

• 2,5 Nm

11 - Tornillo

• 1 + 1 unidades
• 2,5 Nm

12 - Spoiler inferior (paragolpes posterior)

13 - Chapa protección térmica

14 - Tornillo

• 3 + 3 unidades
• 2,5 Nm

15 - Chapa protección térmica

16 - Insonorizante

• 1 + 1 unidades

17 - Tornillo

• 2,5 Nm

18 - Perfil guía

• Lado izquierdo

Desmontar

- Desmontar el revestimiento del paragolpes.

- Extraer los tornillos -14- y -17-.

- Retirar el perfil guía.

- Proceder del mismo modo para desmontar el perfil guía del otro lado.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje.

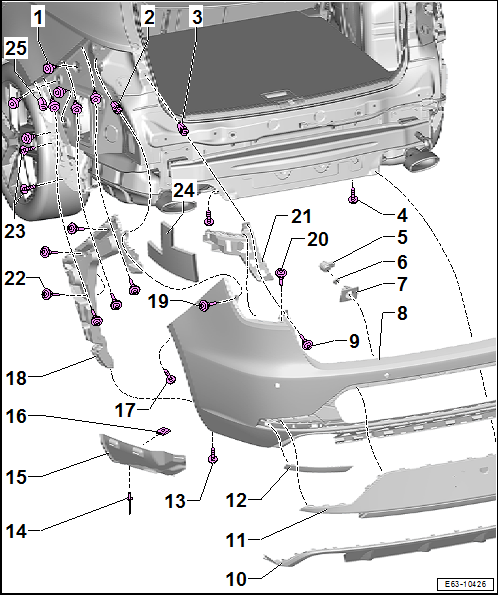

Revestimiento del paragolpes posterior, modelo CUPRA: cuadro general de montaje

1 - Taco expansible estanco

• 6 + 6 unidades

  ¡PELIGRO!

Riesgo de entrada de gases de escape al habitáculo

• Comprobar minuciosamente los tacos expansibles estancos y sustituirlos en caso que presenten daños.
• Los tacos expansibles estancos impiden la entrada de aire exterior o gases de escape al interior del vehículo.

2 - Taco expansible

• 1 + 1 unidades

3 - Taco expansible

• 1 + 1 unidades

4 - Tornillo

• 1 + 1 unidades
• 2,5 Nm

5 - Transmisor para aparcamiento asistido posterior

6 - Junta del transmisor para aparcamiento asistido posterior

• 4 unidades

7 - Soporte del transmisor para aparcamiento asistido posterior

• 4 unidades

8 - Revestimiento del paragolpes

• Material: PP/EPDM

9 - Tornillo

• 1 + 1 unidades
• 2,5 Nm

10 - Spoiler inferior (paragolpes posterior)

- Desmontar y montar

11 - Tapa del paragolpes

• Desmontar y montar

12 - Reflector

• Lado derecho e izquierdo
• Desmontar con la palanca -3409-

13 - Tornillo

• 1 + 1 unidades
• 2 Nm

14 - Remache

15 - Chapa protección termina

16 - Grapa

17 - Tornillo

• 1 + 1 unidades
• 1,7 Nm

18 - Perfil guía

• Lado izquierdo

Desmontar

- Desmontar el revestimiento del paragolpes.

- Extraer los tornillos -21-.

- Retirar el perfil guía.

- Proceder del mismo modo para desmontar el perfil guía del otro lado.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje.

19 - Tornillo

• 1 + 1 unidades
• 2,5 Nm

20 - Tornillo

• 1 + 1 unidades
• 2,5 Nm

21 - Soporte

22 - Tornillo

• 6 + 6 unidades
• 2,5 Nm

23 - Tornillo

• 2 + 2 unidades
• 2 Nm

24 - Insonorizante

• 1 + 1 unidades

25 - Taco expansible

• 1 + 1 unidades

Cuadro de montaje - Barra antichoque

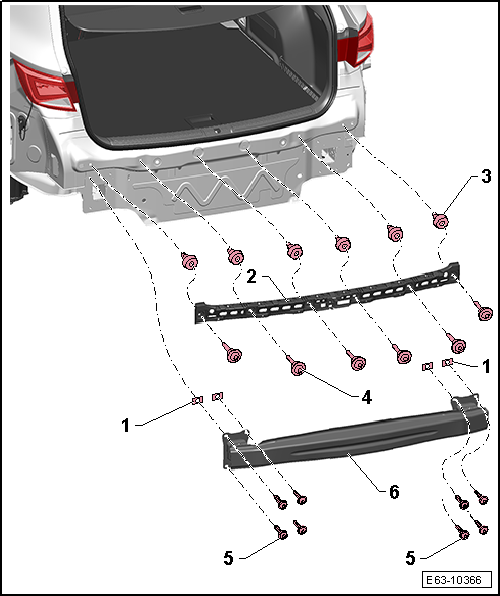

Traviesa del paragolpes posterior, modelo ST: cuadro general de montaje

1 - Junta de estanqueidad

• 2 + 2 unidades

2 - Moldura de fijación

Desmontar

- Desmontar el revestimiento del paragolpes posterior.

- Extraer los tornillos

- Retirar la moldura de fijación.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje.

3 - Taco expansible estanco

• 6 unidades

  ¡PELIGRO!

Riesgo de entrada de gases de escape al habitáculo

• Comprobar minuciosamente los tacos expansibles estancos y sustituirlos en caso que presenten daños.
• Los tacos expansibles estancos impiden la entrada de aire exterior o gases de escape al interior del vehículo.

4 - Tornillo

• 6 unidades
• 2,5 Nm

5 - Tornillo

• 3 + 4 unidades
• 20 Nm

6 - Traviesa posterior

Desmontar

- Desmontar el revestimiento del paragolpes.

- Extraer los tornillos.

- Retirar la traviesa posterior.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

- Reponer las juntas de estanqueidad que se encuentren dañadas.
